Вакуумний плунжерний насос з масляним ущільненням

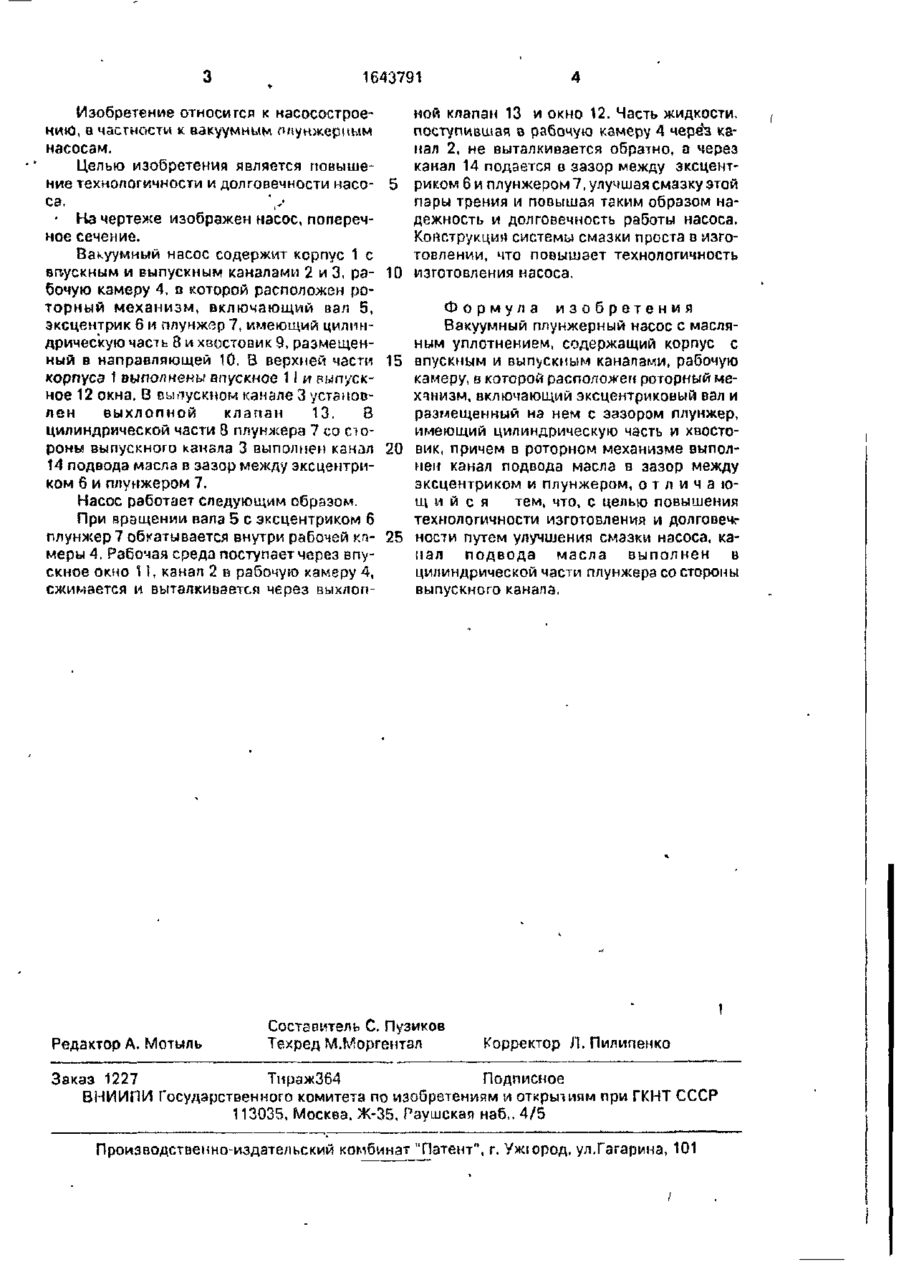

Изобретение позволяет повысить технологичность изготовления и долговечность вакуумного плунжерного насоса путем улучшения смазки В корпусе 1 выполнены впускные и выпускные каналы (К) 2,3. В рабочей камере 4 расположен роторный механизм, включающий эксцентриковый вал 5, на кром размещен с зазором плунжер 7, имеющий цилиндрическую часть 8 и хвостовик 9. В механизме выполнен К 14 подвода масла в зазор между эксцентриком 6 и плунжером 7. К 14 выполнен в части 8 со стороны канала 3, Часть жидкости, поступившая в камеру 4 через К2, не выталкивается обратнога через К 14 подается в зазор. 1 ил. С L ** — /* I ?•>!& J (, 1643791 Изобретение относится к насосостроению, в частности к вакуумным плунжерным насосам. Цепью изобретения является повышение технологичности и долговечности насоса. • На чертеже изображен насос, поперечное сечение. Вакуумный насос содержит корпус 1 с впускным и выпускным каналами 2 и 3, рабочую камеру 4, в которой расположен роторный механизм, включающий вал 5, эксцентрик 6 и плунжер 7, имеющий цилиндрическую часть 8 и хвостовик 9, размещенный в направляющей 10. В верхней части корпуса 1 выполнены впускное 1! и выпускное 12 окна. В выпускном канале 3 установлен выхлопной клапан 13. В цилиндрической части 3 плунжера 7 со стороны выпускного канала 3 выполнен канал 14 подвода масла в зазор между эксцентриком 6 и плунжером 7. Насос работает следующим образом. При вращении вала 5 с эксцентриком 6 плунжер 7 обкатывается внутри рабочей камеры 4. Рабочая среда поступает через впускное окно 11, канап 2 в рабочую камеру 4, сжимается и выталкивается через выхлоп Редактор А. Мотыль ной клапан 13 и окно 12. Часть жидкости, поступившая в рабочую камеру 4 через капал 2, не выталкивается обратно, а через канал 14 подается в зазор между эксцентриком 6 и плунжером 7, улучшая смазку этой пары трения и повышая таким образом надежность и долговечность работы насоса. Конструкции системы смазки проста в изготовлении, что повышает технологичность 10 изготовления насоса. Формула изобретения Вакуумный плунжерный насос с масляным уплотнением, содержащий корпус с 15 впускным и выпускным каналами, рабочую камеру, в которой расположен роторный механизм, включающий эксцентриковый вал и размещенный на нем с зазором плунжер, имеющий цилиндрическую часть и хвосто20 вик, причем в роторном механизме выполнен канал подвода масла в зазор между эксцентриком и плунжером, о т л и ч а ю щийся тем, что, с целью повышения технологичности изготовления и долговечг 25 ности путем улучшения смазки насоса, канал подвода масла выполнен в цилиндрической части плунжера со стороны выпускного канапа. Составитель С. Пузиков Техред М.Моргентал Корректор Л. Пилипенко Заказ 1227 Тираж364 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужюрод, ул.Гагарина, 101
