Установка для виробництва ректифікованного спирту

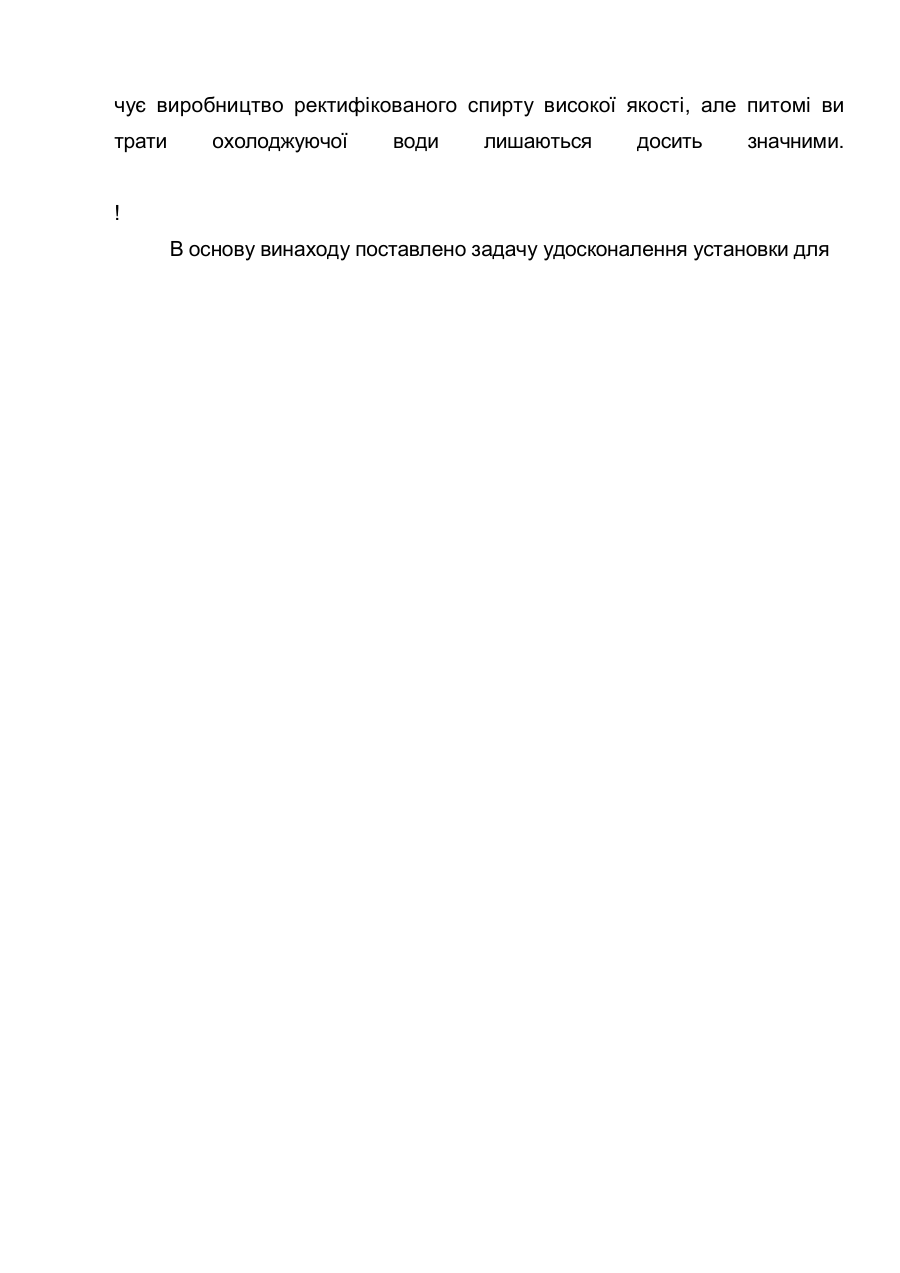

л/ 98063Ш Г.* Г МПКЄ УСТАНОВКА ДЛ Я ВИРОБНИЦТВА РЕКТИФІКОВАНОГО СПИРТУ Винахід відноситься до спиртової промисловості, точніше до установок для виробництва ректифікованого спирту і може бути використаний на заводах по виробництву спирту. Відома установка для виробництва ректифікованого спирту, яка включає зл єднані системою трубопроводів бражну колону з підігрівачем бражки і конденсатором, епюраційну колону з конденсатором і ректифіка ційну колону з конденсатором (Цыганков П. С. Ректификационные уста новки спиртовой промышленности. - М.: - 1984, с. 38). Така установка відрізняється значними питомими витратами гріючої пари і охолоджуючої води. І Відома також установка, яка включає з'єднані системою трубопро водів бражну колону з підігрівачем бражки і конденсатором, епюраційну колону з конденсатором і кип'ятильником, ректифікаційну колону з кип'я тильником, підігрівачем бражки і конденсатором, а також барометричний конденсатор і вакуум-насос. (А.с. № 649747 /СССР/ Установка для про изводства ректификованного спирта / В. Г. Артюхов, М.С. Бальшин, Г.К. Дроговоз и др./ Б.И. 1979, № 8). І Ця установка більш економічна по витратам гріючої пари і забезпе чує виробництво ректифікованого спирту високої якості, але питомі ви трати охолоджуючої води лишаються досить значними. ! В основу винаходу поставлено задачу удосконалення установки для виробництва ректифікованого спирту шляхом її оснащення повітряними дефлегматорами і введення нового взаємозв'язку існуючих і нових конст руктивних елементів установки. | Технічний результат, який забезпечується реалізацією винаходу, полягає в тому, що конденсація частини водно-спиртової пари здійсню ється за рахунок повітря, яке використовувається в якості хладоагента в повітряних дефлегматорах. Це забезпечує зниження питомої витрати охолоджуючої води на декалітр спирту, що підвищує економічність проце су. * В резупьтаті створюється пов'язана з технічним результатом спо живча властивість об'єкта винаходу - зниження енергоємності виробницт ва ректифікованого спирту. 1 Досягається технічний результат тим, що установку для виробництва ректифікованого спирту, яка включає з'єднані системою трубопроводів бражну колону, яка оснащена підігрівачем бражки і конденсатором, епюраційну колону з конденсатором і кип'ятильником, ректифікаційну колону, яка оснащена кип'ятильником, підігрівачем бражки і конденсатором, а також барометричний конденсатор і вакуум-насос, додатково оснащено повітряними дефлегматорами, при цьому верхні частини міжтрубного простору підіфівачів бражки з'єднані з нижніми частинами трубного простору повітряних дефлегматорів, а верхні частини трубного простору повітряних дефпегматорів з'єднані з міжтрубним простором конденсаторів, при цьому нижня частина трубного простору одного повітряного дефлегматора з'єднана з верхньою частиною епюраційної колони, а нижня частина трубного простору другого повітряного дефлегматора з'єднана з верх ньою частиною ректифікаційної колони. і І Оснащення установки повітряними дефлегматорами дозволяє для конденсації частини водно-спиртової пари застосовувати в якості хладоагенту повітря. і ! З'єднання верхніх частин міжтрубного простору підігрівачів бражки з нижніми частинами трубного простору повітряних дефлегматорів, а верх ніх частин трубного простору повітряних дефлегматорів з міжтрубним простором конденсаторів дозволяє найбільш раціонально включити повіт ряні дефлегматори в систему конденсації водно-спиртової пари. , З'єднання нижньої частини трубного простору одного повітряного дефлегматора з верхньою частиною епюраційної колони, а нижньої части ни трубного простору другого повітряного дефлегматора з верхньою час тиною ректифікаційної колони дозволяє відводити конденсат водно-спир тової пари в колони установки. ! На Ф і г . представлено схему установки для виробництва ректифікованого спирту. Установка включає з'єднані системою трубопроводів колони - бражну 1, епюраційну 2, ректифікаційну 3, підігрівачі бражки 4 і 5, повітряні дефлегматори 6 і 7, конденсатори 8, 9 і 10, кип'ятильники 11 і 12, барометричний конденсатор 13 і вакуум-насос 14. Установка працює слідуючим чином. Бражку з бродильного відділення підігрівають в підіфівачі бражки 5 ректифікаційної колони і в підіфівачі бражки 4 бражної колони та подають на перегонку в бражну колону 1, яку обіфівають подачею гріючої пари в колону. Барду відводять з нижньої частини бражної колони 1. Пару браж ного дистиляту з верхньої частини бражної колони 1 спрямовують послі довно в кип'ятильник 11 для обігріву епюраційної колони 2, в підігрівач бражки 4 для підігріву бражки, в повітряний дефлегматор 6 та конден сатор 8 - для його конденсації. Бражний дистилят з різних місць його утво рення трубопроводами направляють в епюраційну колону 2 для очищен ня від головних домішок. ! Ефіро-альдегідну фракцію відбирають з конденсатора 9 епюраційної колони 2. ! Епюрат з нижньої частини епюраційної колони 2 направляють в середню частину ректифікаційної колони 3, яку обігрівають гріючою парою через кипятильник 12. [ Ректифікований спирт, сивушне масло і лютерну воду відводять з відповідних зон ректифікаційної колони 3. Водно-спиртову пару з ректифікаційної колони 3 послідовно конденсують в підігрівані 5 бражки, повітряному дефлегматорі 7 і конденсаторі 10, флегму з яких відводять в верхню частину ректифікаційної колони 3. Неконденсуючі гази з конденсаторів 9 і 10 відводять вакуум-насосом 14 через барометричний конденсатор 13, де уловлюють спирт за допомо гою води, яку підводять в верхню частину барометричного конденсатора 13. Водно-спиртову рідину з нижньої частини барометричного конденсато ру і 13 відводять у верхню частину епюраційної колони 2. Показники, які підтверджують переваги установки, що заявляється, в порівнянні з установкою-прототипом наведені в табл. 1 Таблиця 1 №№ Назва витрат п/п Одиниця виміру ' Витрати на 100 дал Прототип Установка, що заявляється 1 Охолоджуюча вода 2 м3 Відбір фракції головної етилового спирту 3 Відбір сивушного масла 4 Гріюча пара ЗО 22 дал 3 3 дал 0,3 0,3 кг 4000 4000 Як видно з табл. 1 використання запропонованої установки дозволяє знизити витрату охолоджуючої води на 8 м3 на кожні 100 дал виробленого спирту. Установка для виробництва ректифікованного спирту /] Сосницький В.В. Воловодівськии В.П, МІхненко Є.О.
