Броньований вантажонесучий кабель

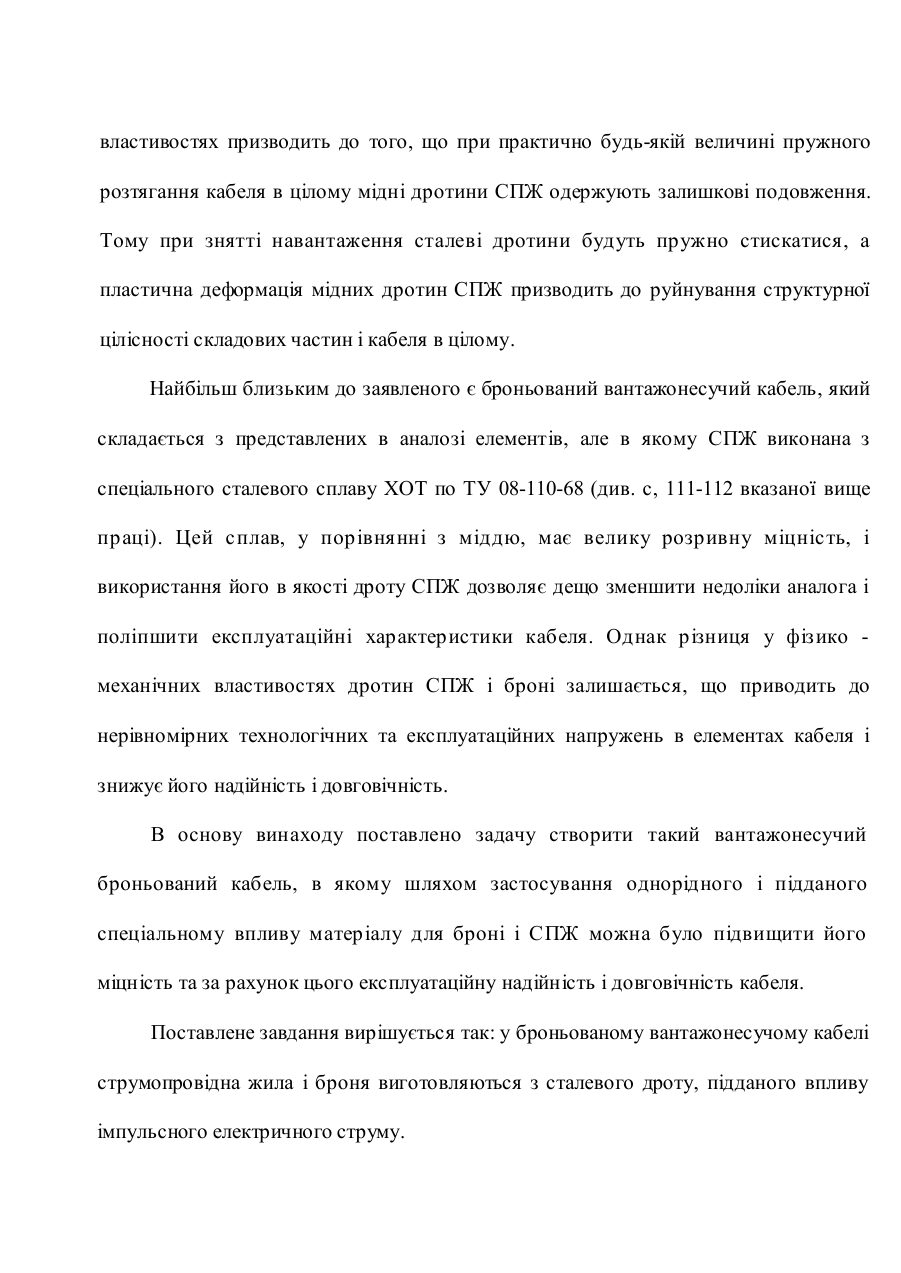

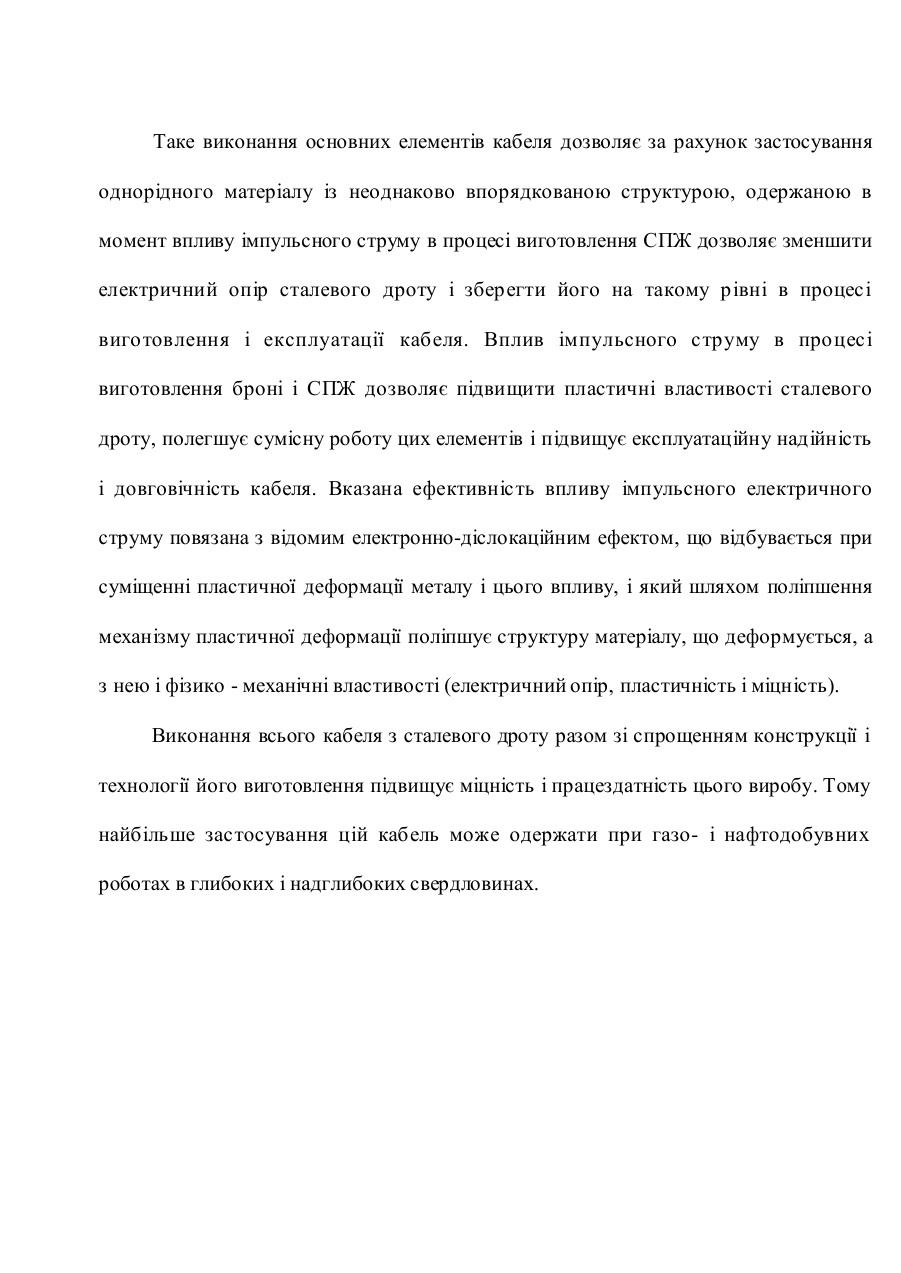

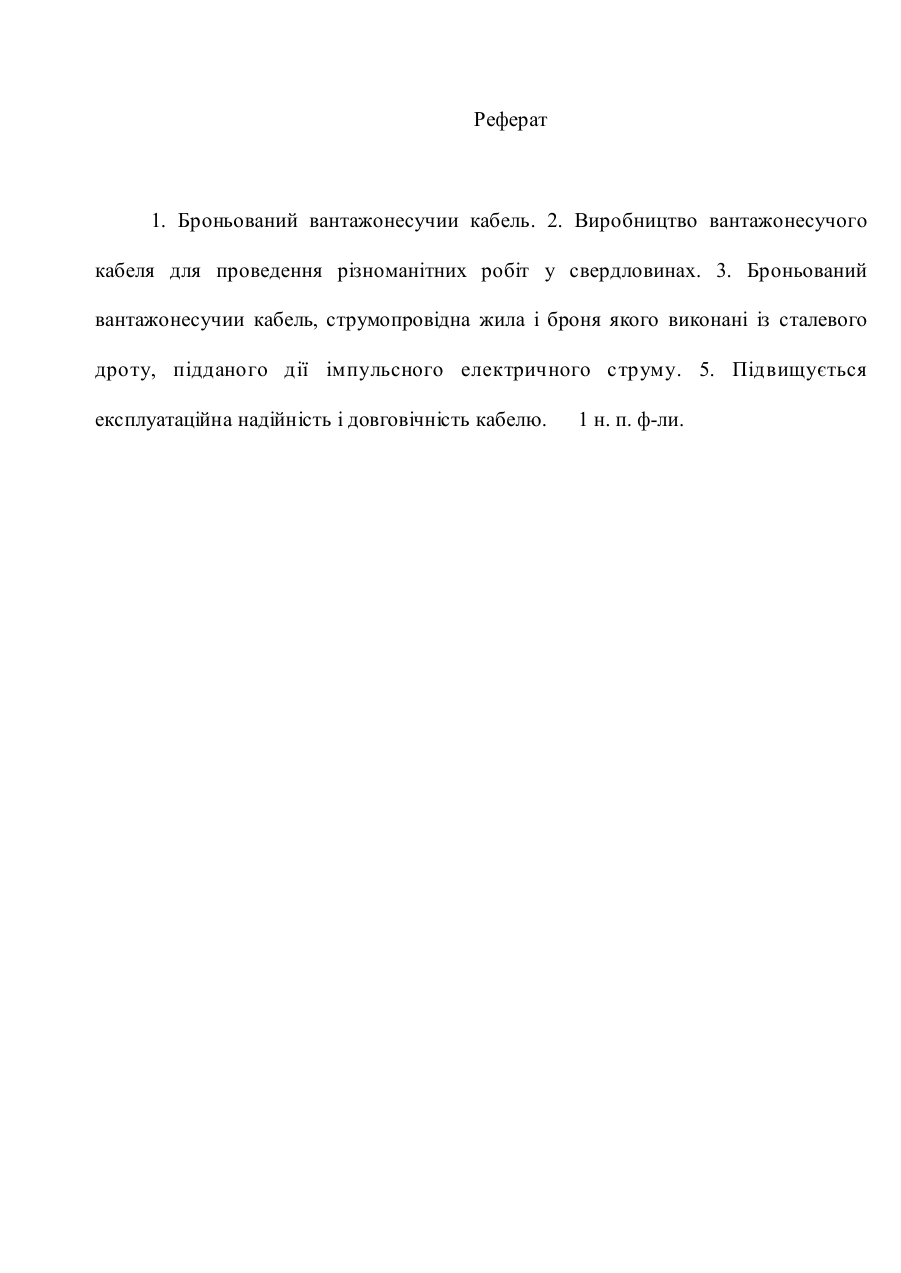

МПК НО IB 1/00 Броньований вантажонесучий кабель Винахід відноситься до галузі виробництва вантажонесучих кабелів, які можуть використовуватися при виконанні найрізноманітніших робіт у свердловинах (при бурінні, геофізичних дослідженнях, допоміжних роботах нафтодобування). Відомий броньований вантажонесучий кабель, який складається з струмопровідної жили (СПЖ), ізоляції, захисної оболонки та двохповивної броні (див. Месенжик ЯЗ. Кабели для нефтегазовой промышленности. - Изд-во «Фан» Узбекской ССР, Ташкент. - 1972. с.40-47). Струмопровідна жила такого кабеля звивається з мідного дроту, а броня - зі сталевого. До недоліків такого кабеля відносяться низькі експлуатаційна надійність і недовговічність. Це пов'язано з тим, що складові частини кабеля зроблені з дуже різнорідних матеріалів. Так, виготовлення СПЖ з мідного дроту виконується на спеціальному звивальному обладнанні і тому в процесі хаотичного звивання (скручення) відбувається нерівномірна витяжка дроту, утворення ліхтарів, перехльостів, випирання і западання дротин. Це може призвести до обривів дроту СПЖ як упроцесі виготовлення, так і в процесі експлуатації кабеля. Більш того, у процесі експлуатації сумісна робота мідних дротин СПЖ і сталевих дротин броні також призводить до частих обривів мідних дротин. Це обумовлено тим, що мідний і сталевий дроти мають різні фізико-механічні властивості. Так дуже велика різниця в пластичних властивостях призводить до того, що при практично будь-якій величині пружного розтягання кабеля в цілому мідні дротини СПЖ одержують залишкові подовження. Тому при знятті навантаження сталеві дротини будуть пружно стискатися, а пластична деформація мідних дротин СПЖ призводить до руйнування структурної цілісності складових частин і кабеля в цілому. Найбільш близьким до заявленого є броньований вантажонесучий кабель, який складається з представлених в аналозі елементів, але в якому СПЖ виконана з спеціального сталевого сплаву ХОТ по ТУ 08-110-68 (див. с, 111-112 вказаної вище праці). Цей сплав, у порівнянні з міддю, має велику розривну міцність, і використання його в якості дроту СПЖ дозволяє дещо зменшити недоліки аналога і поліпшити експлуатаційні характеристики кабеля. Однак різниця у фізико механічних властивостях дротин СПЖ і броні залишається, що приводить до нерівномірних технологічних та експлуатаційних напружень в елементах кабеля і знижує його надійність і довговічність. В основу винаходу поставлено задачу створити такий вантажонесучий броньований кабель, в якому шляхом застосування однорідного і підданого спеціальному впливу матеріалу для броні і СПЖ можна було підвищити його міцність та за рахунок цього експлуатаційну надійність і довговічність кабеля. Поставлене завдання вирішується так: у броньованому вантажонесучому кабелі струмопровідна жила і броня виготовляються з сталевого дроту, підданого впливу імпульсного електричного струму. Таке виконання основних елементів кабеля дозволяє за рахунок застосування однорідного матеріалу із неоднаково впорядкованою структурою, одержаною в момент впливу імпульсного струму в процесі виготовлення СПЖ дозволяє зменшити електричний опір сталевого дроту і зберегти його на такому рівні в процесі виготовлення і експлуатації кабеля. Вплив імпульсного струму в процесі виготовлення броні і СПЖ дозволяє підвищити пластичні властивості сталевого дроту, полегшує сумісну роботу цих елементів і підвищує експлуатаційну надійність і довговічність кабеля. Вказана ефективність впливу імпульсного електричного струму повязана з відомим електронно-діслокаційним ефектом, що відбувається при суміщенні пластичної деформації металу і цього впливу, і який шляхом поліпшення механізму пластичної деформації поліпшує структуру матеріалу, що деформується, а з нею і фізико - механічні властивості (електричний опір, пластичність і міцність). Виконання всього кабеля з сталевого дроту разом зі спрощенням конструкції і технології його виготовлення підвищує міцність і працездатність цього виробу. Тому найбільше застосування цій кабель може одержати при газо- і нафтодобувних роботах в глибоких і надглибоких свердловинах. Реферат 1. Броньований вантажонесучии кабель. 2. Виробництво вантажонесучого кабеля для проведення різноманітних робіт у свердловинах. 3. Броньований вантажонесучии кабель, струмопровідна жила і броня якого виконані із сталевого дроту, підданого дії імпульсного електричного струму. 5. Підвищується експлуатаційна надійність і довговічність кабелю. 1 н. п. ф-ли.
