Пристрій для випробувань на зсув зразків тришарових матеріалів

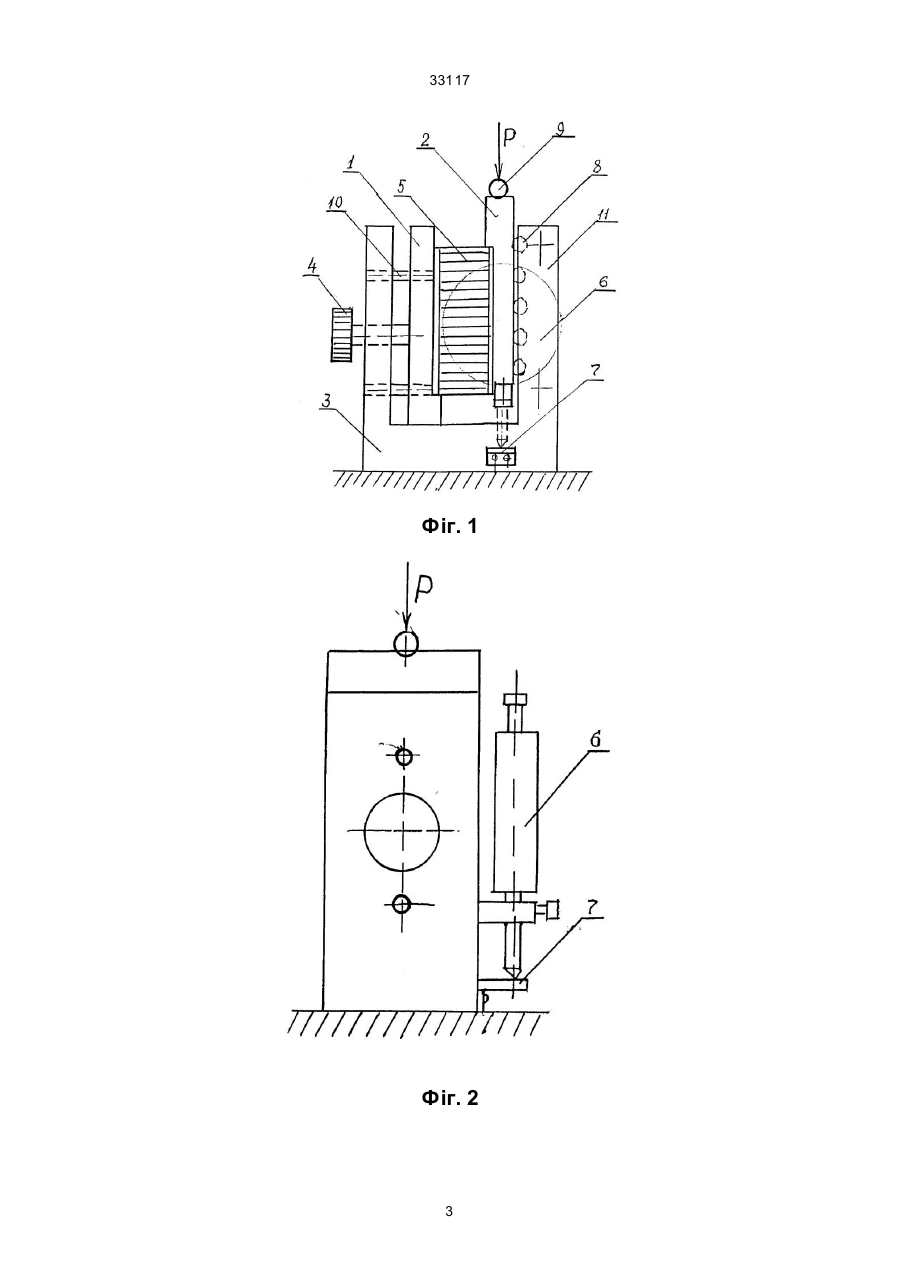

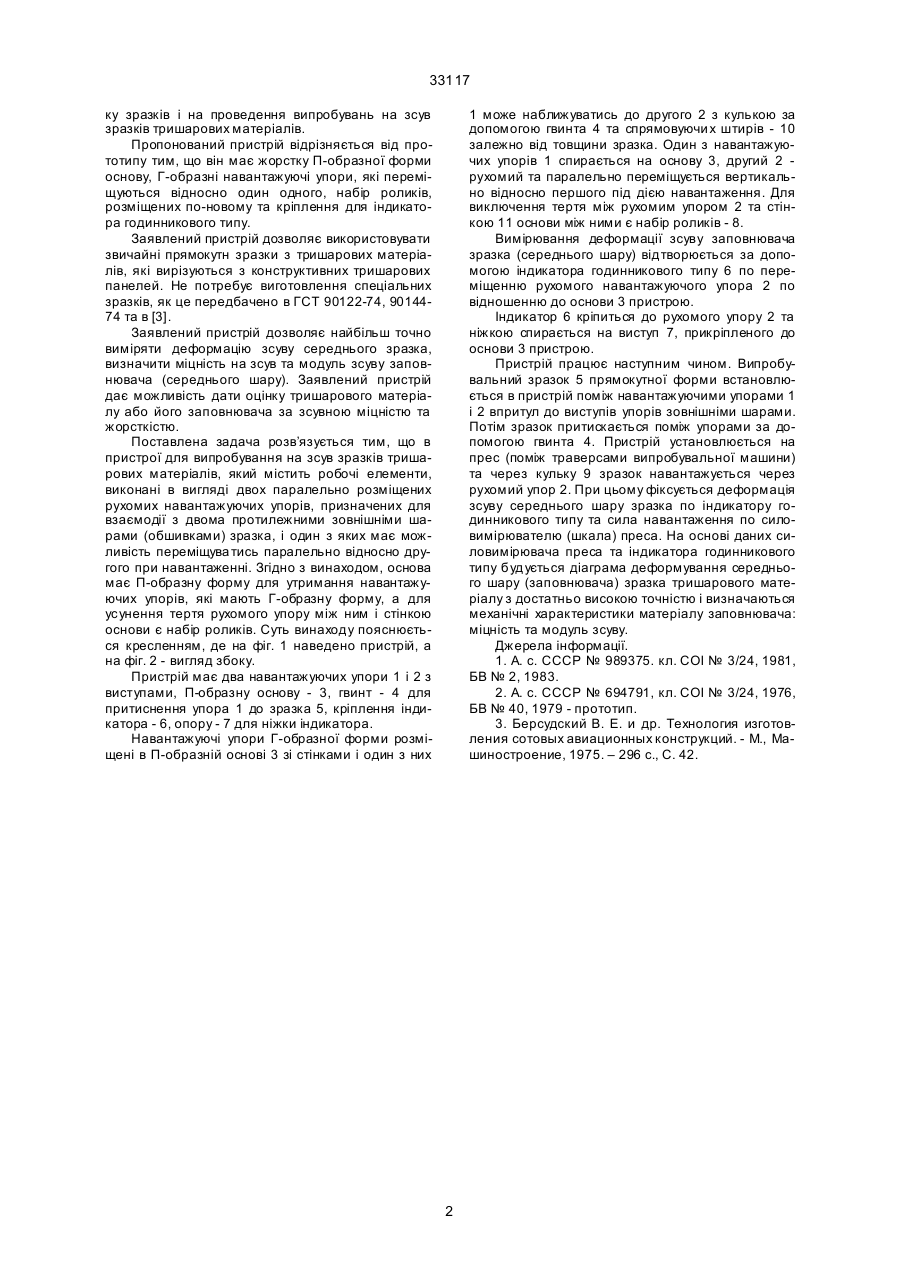

Пристрій для випробування на зсув зразків тришарових матеріалів, що має робочі елементи, виконані у вигляді двох паралельних розміщених 33117 ку зразків і на проведення випробувань на зсув зразків тришарових матеріалів. Пропонований пристрій відрізняється від прототипу тим, що він має жорстку П-образної форми основу, Г-образні навантажуючі упори, які переміщуються відносно один одного, набір роликів, розміщених по-новому та кріплення для індикатора годинникового типу. Заявлений пристрій дозволяє використовувати звичайні прямокутн зразки з тришарових матеріалів, які вирізуються з конструктивних тришарових панелей. Не потребує виготовлення спеціальних зразків, як це передбачено в ГСТ 90122-74, 9014474 та в [3]. Заявлений пристрій дозволяє найбільш точно виміряти деформацію зсуву середнього зразка, визначити міцність на зсув та модуль зсуву заповнювача (середнього шару). Заявлений пристрій дає можливість дати оцінку тришарового матеріалу або його заповнювача за зсувною міцністю та жорсткістю. Поставлена задача розв’язується тим, що в пристрої для випробування на зсув зразків тришарових матеріалів, який містить робочі елементи, виконані в вигляді двох паралельно розміщених рухомих навантажуючих упорів, призначених для взаємодії з двома протилежними зовнішніми шарами (обшивками) зразка, і один з яких має можливість переміщува тись паралельно відносно другого при навантаженні. Згідно з винаходом, основа має П-образну форму для утримання навантажуючих упорів, які мають Г-образну форму, а для усунення тертя рухомого упору між ним і стінкою основи є набір роликів. Суть винаходу пояснюється кресленням, де на фіг. 1 наведено пристрій, а на фіг. 2 - вигляд збоку. Пристрій має два навантажуючих упори 1 і 2 з виступами, П-образну основу - 3, гвинт - 4 для притиснення упора 1 до зразка 5, кріплення індикатора - 6, опору - 7 для ніжки індикатора. Навантажуючі упори Г-образної форми розміщені в П-образній основі 3 зі стінками і один з них 1 може наближуватись до другого 2 з кулькою за допомогою гвинта 4 та спрямовуючи х штирів - 10 залежно від товщини зразка. Один з навантажуючих упорів 1 спирається на основу 3, другий 2 рухомий та паралельно переміщується вертикально відносно першого під дією навантаження. Для виключення тертя між рухомим упором 2 та стінкою 11 основи між ними є набір роликів - 8. Вимірювання деформації зсуву заповнювача зразка (середнього шару) відтворюється за допомогою індикатора годинникового типу 6 по переміщенню рухомого навантажуючого упора 2 по відношенню до основи 3 пристрою. Індикатор 6 кріпиться до рухомого упору 2 та ніжкою спирається на виступ 7, прикріпленого до основи 3 пристрою. Пристрій працює наступним чином. Випробувальний зразок 5 прямокутної форми встановлюється в пристрій поміж навантажуючими упорами 1 і 2 впритул до виступів упорів зовнішніми шарами. Потім зразок притискається поміж упорами за допомогою гвинта 4. Пристрій установлюється на прес (поміж траверсами випробувальної машини) та через кульку 9 зразок навантажується через рухомий упор 2. При цьому фіксується деформація зсуву середнього шару зразка по індикатору годинникового типу та сила навантаження по силовимірювателю (шкала) преса. На основі даних силовимірювача преса та індикатора годинникового типу будується діаграма деформування середнього шару (заповнювача) зразка тришарового матеріалу з достатньо високою точністю і визначаються механічні характеристики матеріалу заповнювача: міцність та модуль зсуву. Джерела інформації. 1. А. с. СССР № 989375. кл. СОІ № 3/24, 1981, БВ № 2, 1983. 2. А. с. СССР № 694791, кл. СОІ № 3/24, 1976, БВ № 40, 1979 - прототип. 3. Берсудский В. Е. и др. Технология изготовления сотовых авиационных конструкций. - М., Машиностроение, 1975. – 296 с., С. 42. 2 33117 Фіг. 1 Фіг. 2 3 33117 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
