Пристрій по приготуванню зразків для рентгенофлуоресцентного аналізу

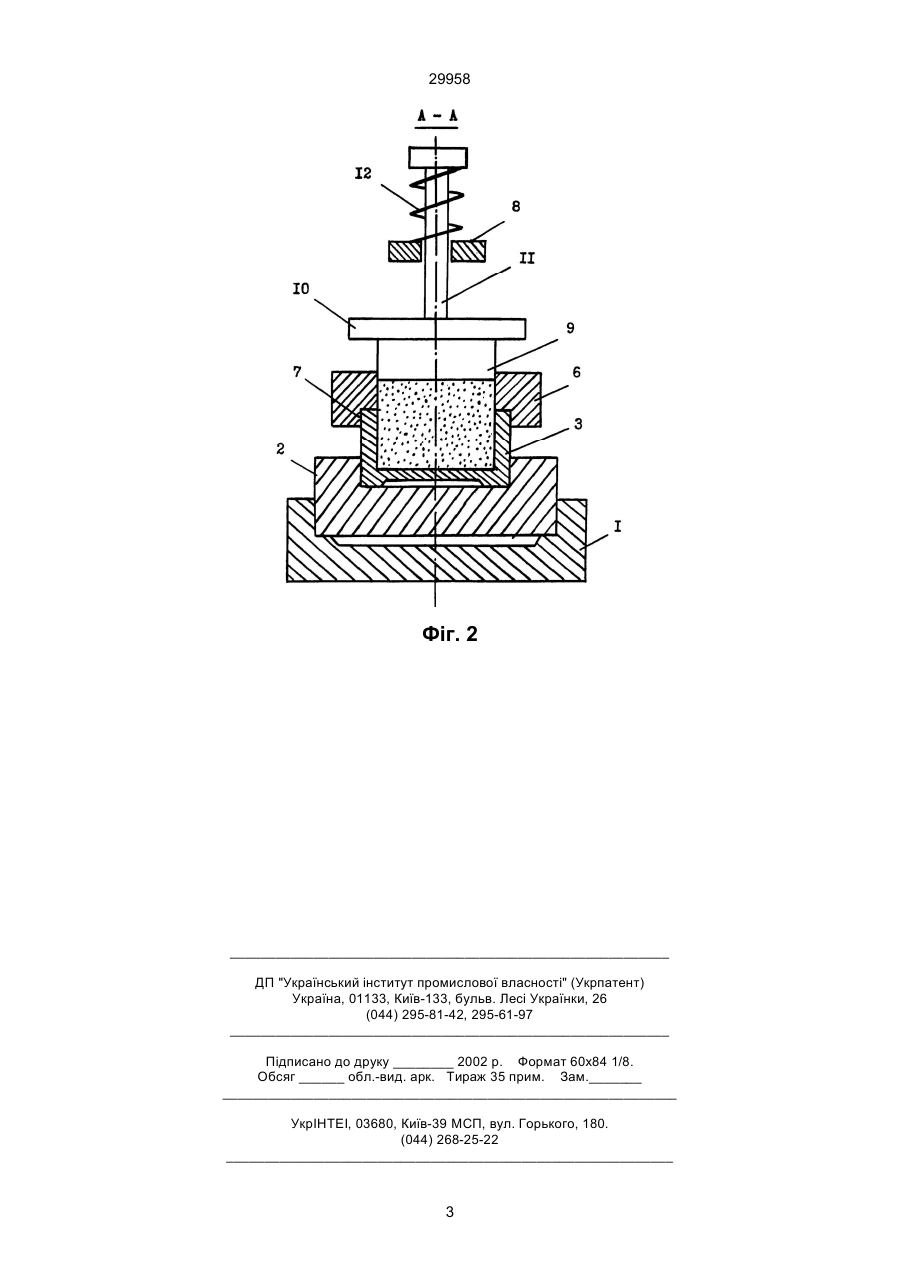

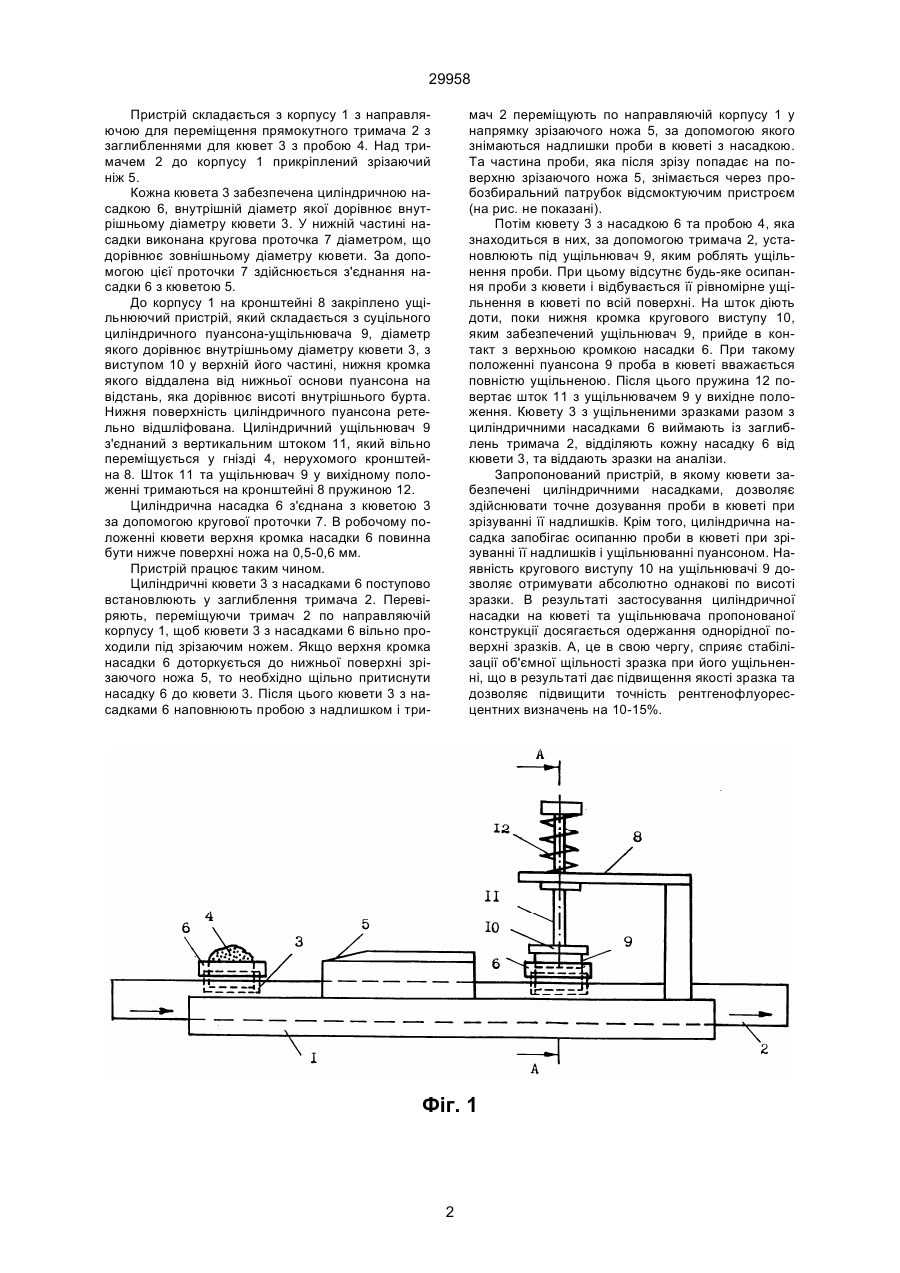

Пристрій по приготуванню зразків для рентгенофлуоресцентного аналізу, що має корпус, установлений в корпусі з можливістю переміщення по напрямній тримач для кювет з пробою, над якими прикріплені до корпусу зрізаючий ніж та ущільню 29958 Пристрій складається з корпусу 1 з направляючою для переміщення прямокутного тримача 2 з заглибленнями для кювет 3 з пробою 4. Над тримачем 2 до корпусу 1 прикріплений зрізаючий ніж 5. Кожна кювета 3 забезпечена циліндричною насадкою 6, внутрішній діаметр якої дорівнює внутрішньому діаметру кювети 3. У нижній частині насадки виконана кругова проточка 7 діаметром, що дорівнює зовнішньому діаметру кювети. За допомогою цієї проточки 7 здійснюється з'єднання насадки 6 з кюветою 5. До корпусу 1 на кронштейні 8 закріплено ущільнюючий пристрій, який складається з суцільного циліндричного пуансона-ущільнювача 9, діаметр якого дорівнює внутрішньому діаметру кювети 3, з виступом 10 у верхній його частині, нижня кромка якого віддалена від нижньої основи пуансона на відстань, яка дорівнює висоті внутрішнього бурта. Нижня поверхність циліндричного пуансона ретельно відшліфована. Циліндричний ущільнювач 9 з'єднаний з вертикальним штоком 11, який вільно переміщується у гнізді 4, нерухомого кронштейна 8. Шток 11 та ущільнювач 9 у вихідному положенні тримаються на кронштейні 8 пружиною 12. Циліндрична насадка 6 з'єднана з кюветою 3 за допомогою кругової проточки 7. В робочому положенні кювети верхня кромка насадки 6 повинна бути нижче поверхні ножа на 0,5-0,6 мм. Пристрій працює таким чином. Циліндричні кювети 3 з насадками 6 поступово встановлюють у заглиблення тримача 2. Перевіряють, переміщуючи тримач 2 по направляючій корпусу 1, щоб кювети 3 з насадками 6 вільно проходили під зрізаючим ножем. Якщо верхня кромка насадки 6 доторкується до нижньої поверхні зрізаючого ножа 5, то необхідно щільно притиснути насадку 6 до кювети 3. Після цього кювети 3 з насадками 6 наповнюють пробою з надлишком і три мач 2 переміщують по направляючій корпусу 1 у напрямку зрізаючого ножа 5, за допомогою якого знімаються надлишки проби в кюветі з насадкою. Та частина проби, яка після зрізу попадає на поверхню зрізаючого ножа 5, знімається через пробозбиральний патрубок відсмоктуючим пристроєм (на рис. не показані). Потім кювету 3 з насадкою 6 та пробою 4, яка знаходиться в них, за допомогою тримача 2, установлюють під ущільнювач 9, яким роблять ущільнення проби. При цьому відсутнє будь-яке осипання проби з кювети і відбувається її рівномірне ущільнення в кюветі по всій поверхні. На шток діють доти, поки нижня кромка кругового виступу 10, яким забезпечений ущільнювач 9, прийде в контакт з верхньою кромкою насадки 6. При такому положенні пуансона 9 проба в кюветі вважається повністю ущільненою. Після цього пружина 12 повертає шток 11 з ущільнювачем 9 у вихідне положення. Кювету 3 з ущільненими зразками разом з циліндричними насадками 6 виймають із заглиблень тримача 2, відділяють кожну насадку 6 від кювети 3, та віддають зразки на аналізи. Запропонований пристрій, в якому кювети забезпечені циліндричними насадками, дозволяє здійснювати точне дозування проби в кюветі при зрізуванні її надлишків. Крім того, циліндрична насадка запобігає осипанню проби в кюветі при зрізуванні її надлишків і ущільнюванні пуансоном. Наявність кругового виступу 10 на ущільнювачі 9 дозволяє отримувати абсолютно однакові по висоті зразки. В результаті застосування циліндричної насадки на кюветі та ущільнювача пропонованої конструкції досягається одержання однорідної поверхні зразків. А, це в свою чергу, сприяє стабілізації об'ємної щільності зразка при його ущільненні, що в результаті дає підвищення якості зразка та дозволяє підвищити точність рентгенофлуоресцентних визначень на 10-15%. Фіг. 1 2 29958 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
