Лопата

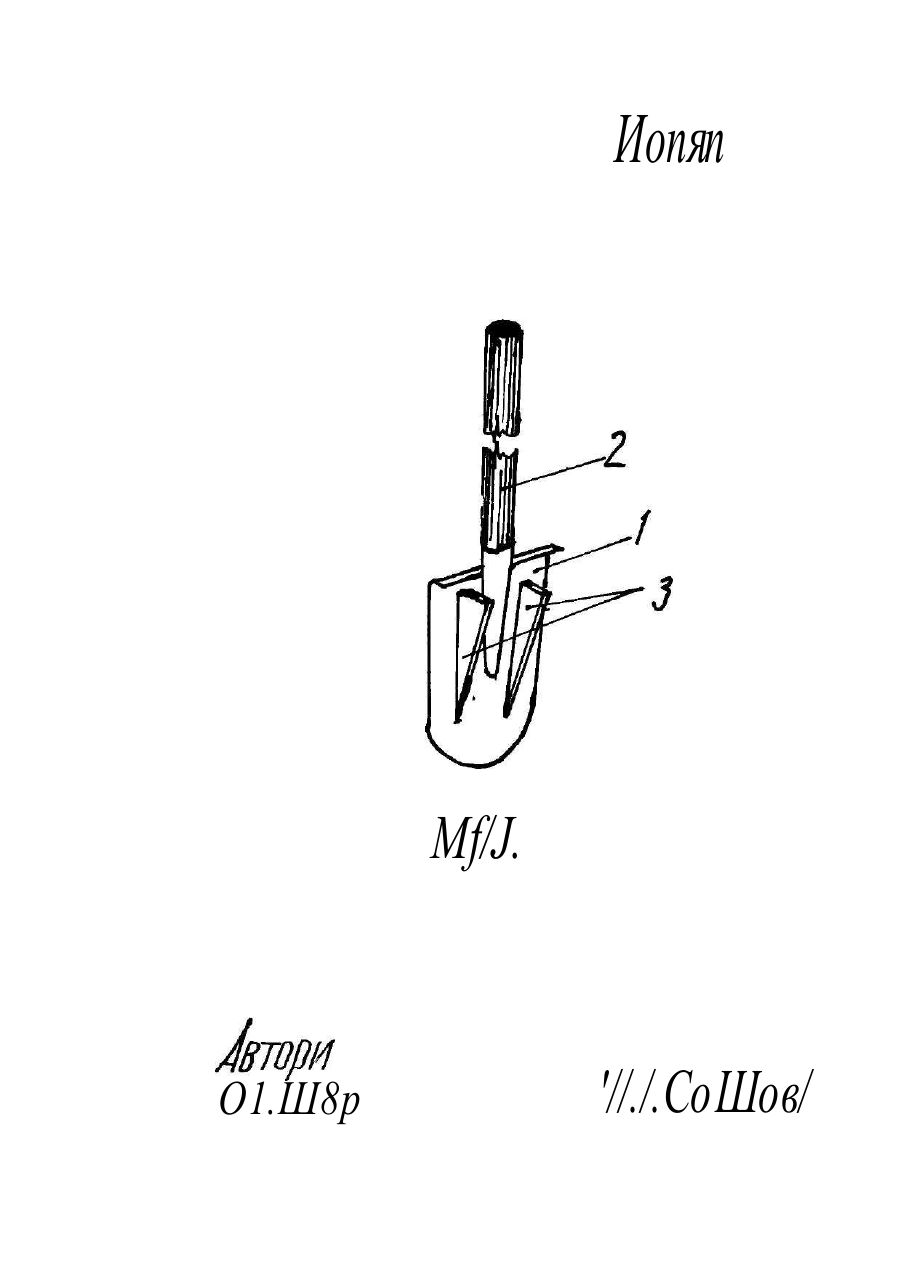

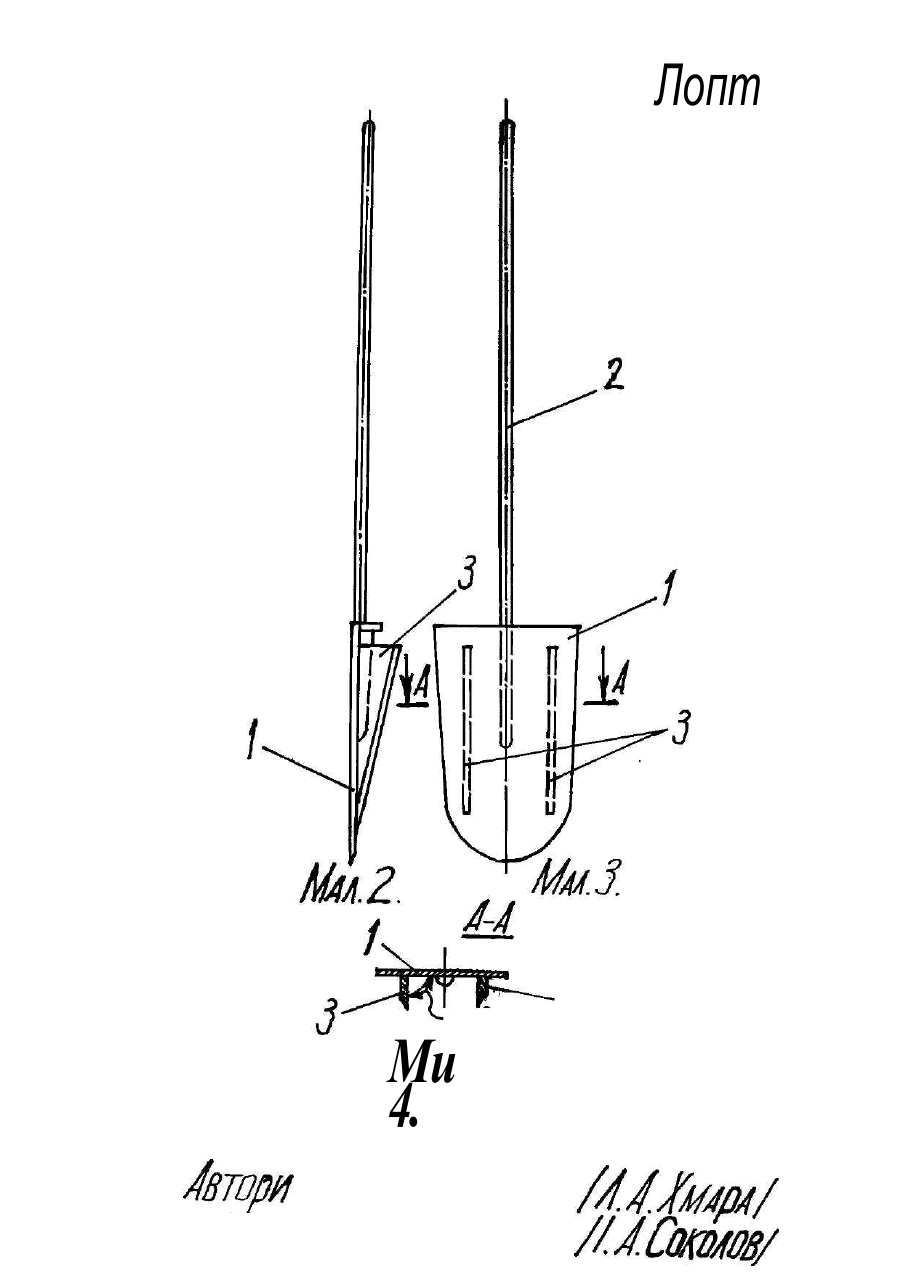

опис до МПКА01В1/02. Лопата і Винахід відноситься до інвентарю для обробітку грунту і спрямований на подальше удосконалення ручних лопат Відома лопата, що складається з держака, рукоятки, ріжучого полотна з ножами клиноподібно! форми [1] Також відома ручна лопата, що складається з держака, рукоятки, ріжучого полотна з опорною частиною та закріпленними з боків і під кутом до нього, ножами [2] Однак основним їх недоліком треба вважати те, що їх конструкція не забезпечує необхідного зменшення шматків грунту, утруднений відрив порцій грунту від основного массиву Вказані недоліки усунені в конструкції пропонованої лопати, в якій на затильна стороні відвального полотна змонтовані ріжучі ножі В основу винаходу прокладена задача удосконалення лопати, в якій за рахунок нової форми та особливості розташування ножів підвищується жорсткість конструкц ії, що забезпечує можливість розробки грунтів високої міцності, та підвищення продуктивності обробітку грунту Поставлена задача вирішується тим, що в лопаті, яка складається з держака, відвального ріжучого полотна з закріпленими на ньому ножами, згідно з винаходом, ножі мають трикутну форму і змонтовані на затильній стороні відвального ріжучого полотна під прямим кутом до нього та паралельно вертікальнш осі сіметрії лопати Суть винаходу пояснюється кресленнями На мал 1 показаний загальний вид лопати, на мал 2 показаний вид лопати збоку, на мал 3 - вид спереду, на мал 4 - розріз А- А (мал 3) Лопата має відвальне ріжуче полотно 1, до якого прикріплен держак 2 На тильній стороні відвального ріжучого полотна 1, змонтовані параллельно вертикальній осі сіметрії ріжучі ножі 3, до того ж кут установки ножів 3 з відвальним полотном І становить 90°. При цьому ріжучі ножі 3 мають трикутну форму Робота цією лопатою здійснюється таким чином Натискаючи ногою на ріжуче полотно 1 і притримуючи іі держаком 2, полотно 1 заглиблють в грунт При цьому площиною полотна 1 виконується різання фунта Наявність ножів 3 на тильній стороні полотна 1 забезпечує розрізання грунту на дрібні шматочки, розміри яких дорівнюють відстані між сусідніми ножами 3 Далі, завдяки натисненню на держак 2, для повороту грунту також додатково розрізається фунт на порції ножами З Використання цієї лопати забезпечить підвищення продуктивності обробітку фунту за рахунок зменшення часу на подрібнення шматків фунту Крім того, ця лопата забезпечить гарні умови копання, особливо в'язких фунтів за рахунок того, що ножі 3 на тильній стороні полотна І будуть розрізати куски грунту на окремі порції Це забезпечить відокремлення цих порцій від фунтового масиву Додатковим ефектом конструкц ії даної лопати є те, що встановлення ножів 3 на тильній стороні ріжучого відвального полотна 2 сприяє.збільшенню жорсткості конструкції, що забезпечує можливість розробки фунтів Иопяп Mf/J. О1.Ш8р '//./.СоШов/ Лопт Ми 4. Qf.U998p.
