Датчик порізу сумки

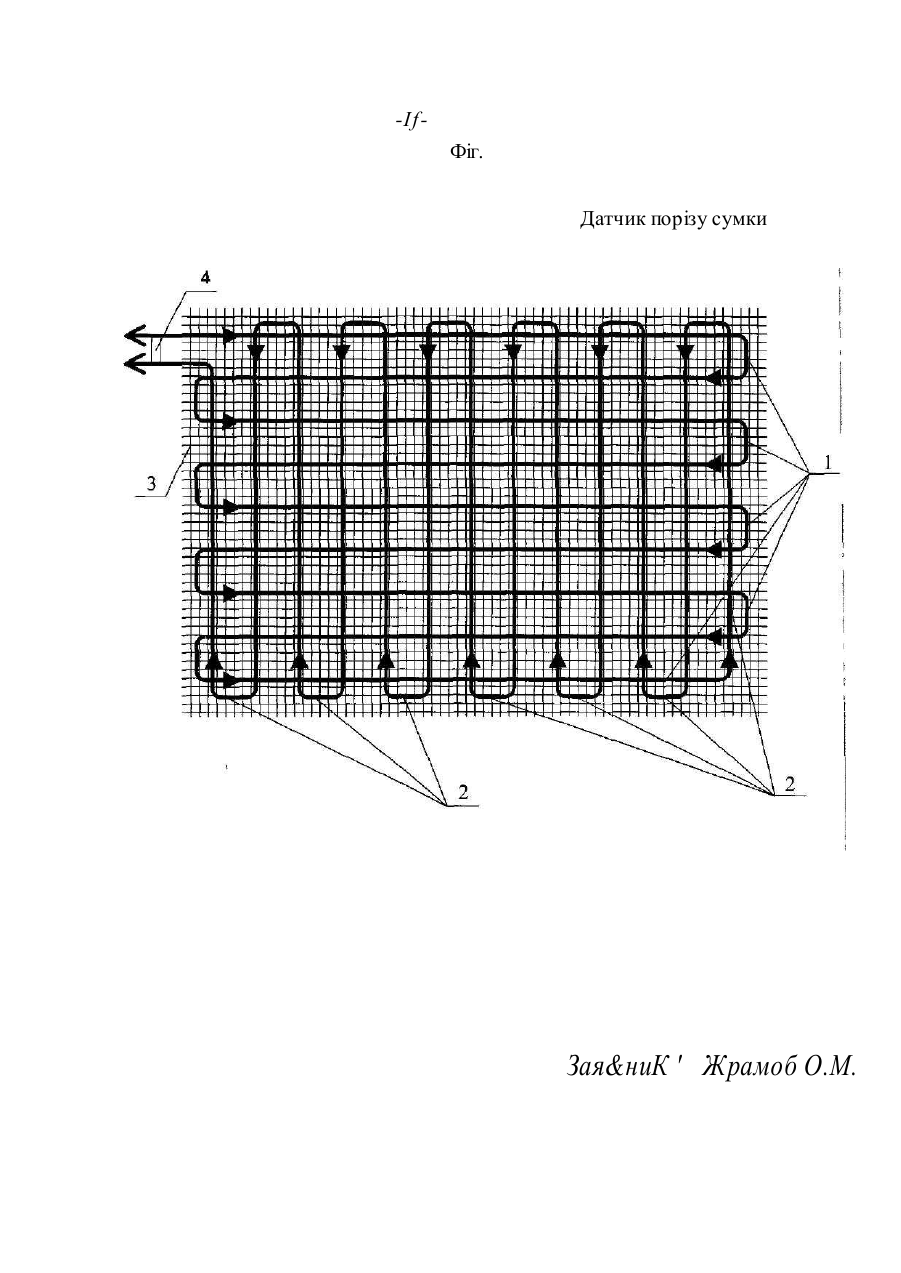

вдоао&вв MTIK6G 08 ВІЗ/00 Датчик порізу сумки Винахід відноситься до області охоронної сигналізації і може бути використаний як датчик охоронної сигналізації, призначений для подачі сигналу І тривоги у випадку порізу поверхні сумки, портфеля або іншої аналогічної ємності. Відомий пристрій для виявлення проникнення в зону, що захищається, який містить захисну тканину з закріпленим на ній оптичним волокном, що служить датчиком виявлення проникнення в цю зону (Патент PCT(WO) 93/11513, 10.06.93 N14. G08B13/12). Недоліком цього пристрою є розташування оптоволокна рівнобіжними лініями в одному напрямку. При розрізі захисної тканини уздовж напрямку оптоволокон останні не зіпсуються і це не викличе сигналу тривоги. До того ж оптоволоконний датчик вимагає додаткових пристроїв перетворення оптичного сигналу в електричний. В основу винаходу поставлено завдання удосконалення датчика порізу поверхні сумки, який викликає сигнал тривоги незалежно від напрямку порізу і не потребує додаткових пристроїв узгодження. Поставлена задача вирішується при заміні оптоволокна тонким провідником із захисним покриттям, розташованим на поверхні, що захищається, аналогічно розташуванню оптоволокна відомого пристрою для першої частини запропонованого пристрою, і вводом другої частини пристрою, виконаної аналогічно першій, але з поперечним розташуванням другого провідника щодо першого і електрично з'єднаного з ним, з одержанням у результаті сітчастої яц структури єдиного провідника, що забезпечує порушення цілісності провідника незалежно від напрямку порізу. Сутність винаходу пояснюється рисунком, де дається зразкове схематичне розташування провідника. Умовні стрілки на лініях провідника показують напрямок обходу поверхні, що захищається, провідником. Пристрій включає цільний, із захисним покриттям провідник 1, виконаний із тонкого аркушевого матеріалу, що проводить струм, або тонкого одно- або багатожильного проводу, що проходить методом послідовного обходу рівнобіжними лініями по всій поверхні зони, що захищається, із поверненням у протилежному напрямку при досягненні краю зони першою лінією, що проходить уздовж одного краго цієї зони (або під кутом до цього краю), а останньою лінією , що йде уздовж протилежного краю зони, складають першу частину пристрою. Друга частина пристрою включає провідник 2 який проходить аналогічно провіднику 1 і электрично з'єднаний з ним, але йде поперечно. Обидві частини пристрою розташовуються на внутрішній поверхні матеріалу З, з якого зшита сумка, або на внутрішній стороні підкладки 3 сумки, або на проміжному між матеріалом сумки і підкладкою матеріалі 3 із контуром, що відповідає контуру викройки сумки, закріплюються на ньому за допомогою еластичного клею або нитками й у сукупності утворюють сітчасту структуру однією ламаною лінією цілісного провідника, що обривається при порізі поверхні сумки в будь-якому напрямку. При цьому стимулюється сигнал тривоги в результаті зміни електричного опору вхідного ланцюга пристрою охоронної сигналізації, до якого запропонований пристрій підключається за допомогою з'єднувача 4. В -збагатосекційній сумці пристрій, що складається з кількох описаних вище датчиків, розташовують на зовнішніх стінках кожної секції і з'єднують у послідовний електричний ланцюг. У випадку встановлення провідника на проміжному матеріалі 3 в односекційній сумці готовий пристрій складають удвічі, зшивають по краях, залишаючи незашитою горловину, в яку вставляють підкладку, і пристрій із підкладкою вшивають усередину сумки. При встановленні провідника на проміжному матеріалі 3, щоб уникнути закорочення пересічних провідників при порушенні цілісності його покриття, можливо розташування провідника 1 з одного боку матеріалу 3, а провідника 2 - з іншого боку матеріалу 3. Таким чином, пристрій, що заявляється, дозволяє досягти бажаного результату по створенню простого датчика порізу сумки, що стимулює подачу сигналу тривоги пристроєм охоронної сигналізації, до якого підключається запропонований пристрій, незалежно від напрямку порізу сумки. -IfФіг. Датчик порізу сумки Зая&ниК ' Жрамоб О.М.
