Датчик тиску рідини в трубопроводі
Номер патенту: 32727
Опубліковано: 15.02.2001
Автори: Миргородський Михайло Мефодійович, Політучий Олександр Іванович
Формула / Реферат
Датчик тиску рідини в трубопроводі, що містить порожнистий корпус з мембраною, вміщений в штуцер трубопроводу, чутливий елемент, блок джерела напруги перемінного струму з підсилювачем сигналу чутливого елемента, упорний тримач, вміщений в порожнистий корпус, який відрізняється тим, що мембрана виконана заодно з торцем корпуса з боку вимірюваної рідини, а чутливий елемент виконаний на магнітоанізотропному трансформаторі з схрещеними обмотками, магнітопровід якого притиснутий до мембрани торцем тримача, в тілі якого знаходяться пружні стойки.
Текст

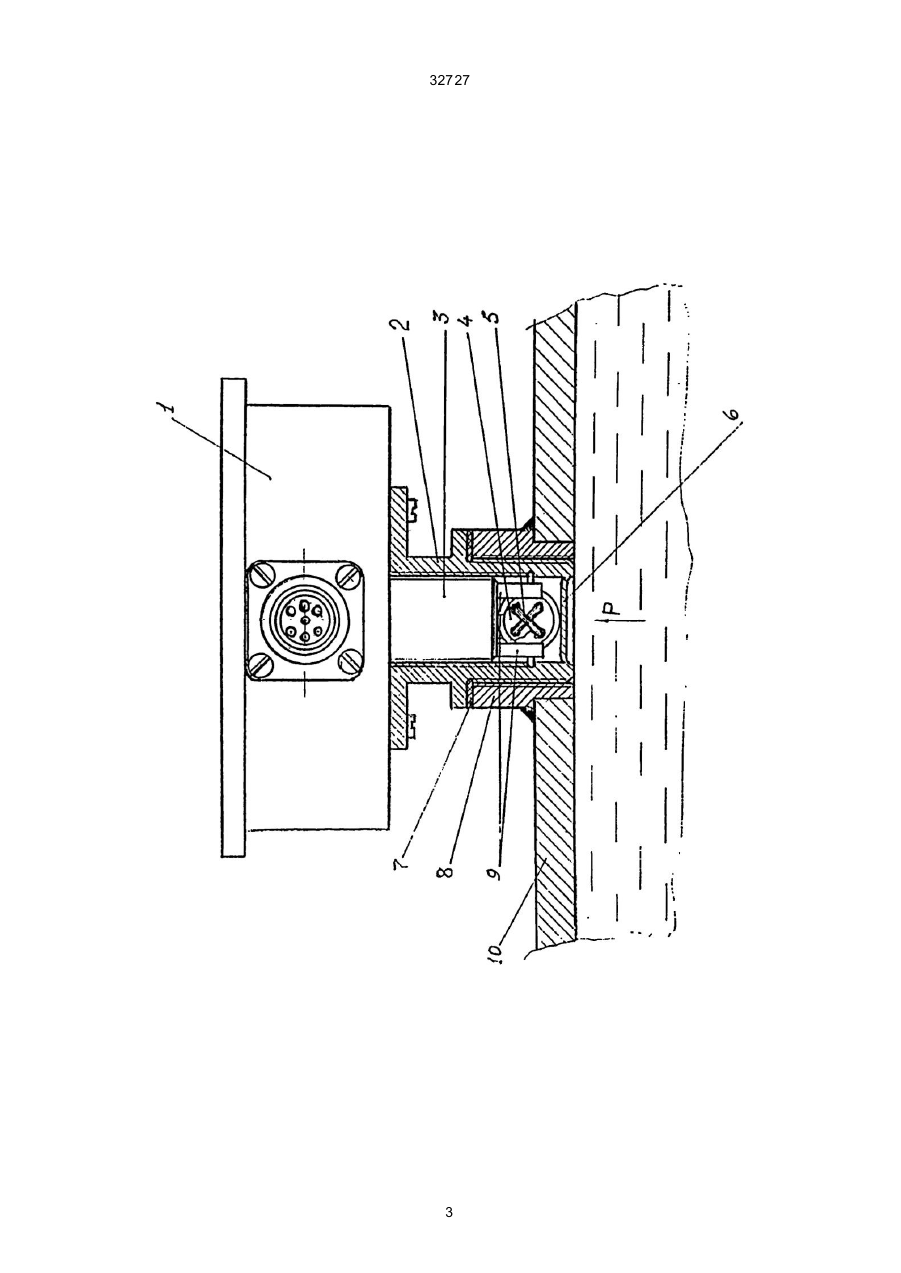

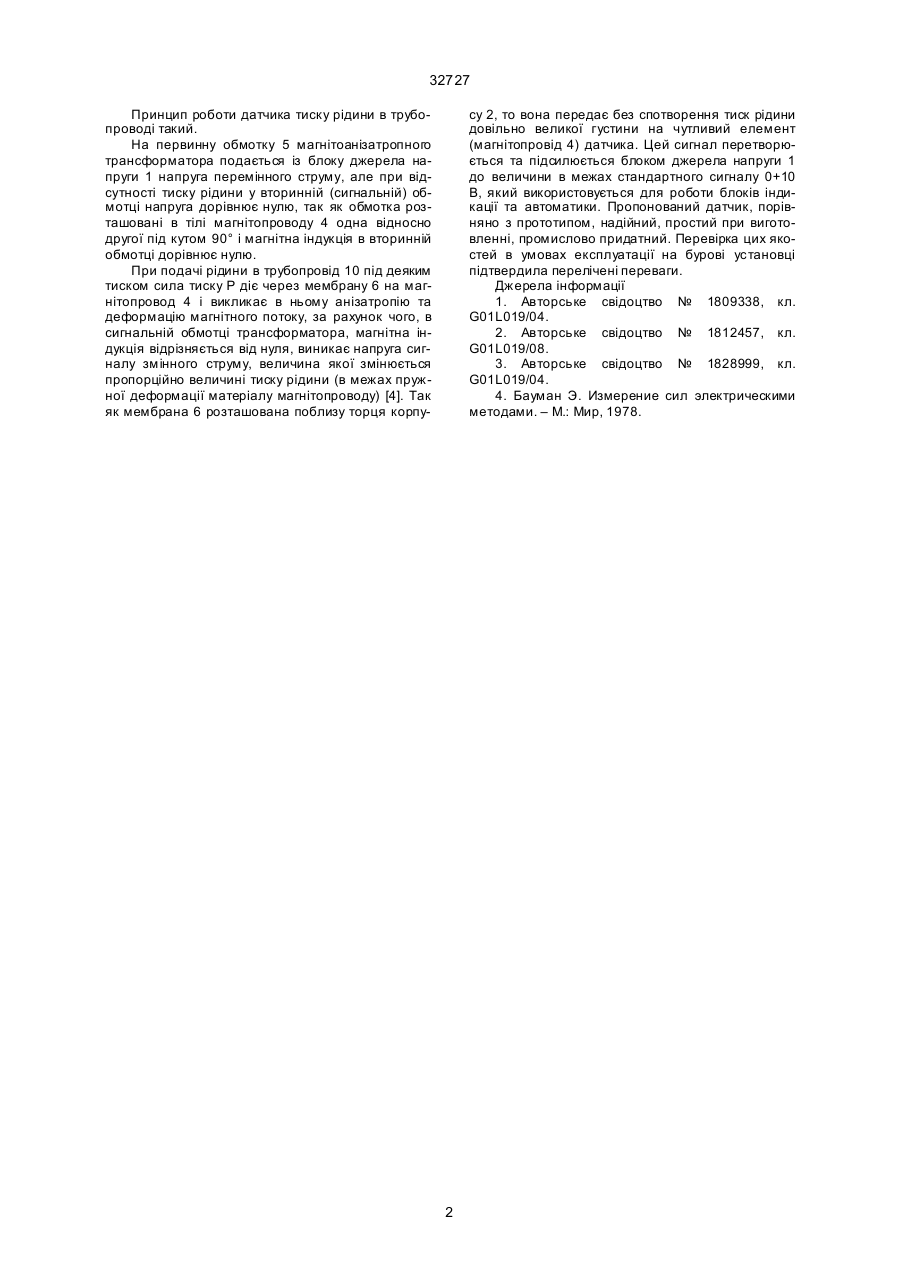

Датчик тиску рідини в трубопроводі, що містить порожнистий корпус з мембраною, вміщений 32727 Принцип роботи датчика тиску рідини в трубопроводі такий. На первинну обмотку 5 магнітоанізатропного трансформатора подається із блоку джерела напруги 1 напруга перемінного струму, але при відсутності тиску рідини у вторинній (сигнальній) обмотці напруга дорівнює нулю, так як обмотка розташовані в тілі магнітопроводу 4 одна відносно другої під кутом 90° і магнітна індукція в вторинній обмотці дорівнює нулю. При подачі рідини в трубопровід 10 під деяким тиском сила тиску Р діє через мембрану 6 на магнітопровод 4 і викликає в ньому анізатропію та деформацію магнітного потоку, за рахунок чого, в сигнальній обмотці трансформатора, магнітна індукція відрізняється від нуля, виникає напруга сигналу змінного струму, величина якої змінюється пропорційно величині тиску рідини (в межах пружної деформації матеріалу магнітопроводу) [4]. Так як мембрана 6 розташована поблизу торця корпу су 2, то вона передає без спотворення тиск рідини довільно великої густини на чутливий елемент (магнітопровід 4) датчика. Цей сигнал перетворюється та підсилюється блоком джерела напруги 1 до величини в межах стандартного сигналу 0+10 В, який використовується для роботи блоків індикації та автоматики. Пропонований датчик, порівняно з прототипом, надійний, простий при виготовленні, промислово придатний. Перевірка цих якостей в умовах експлуатації на бурові установці підтвердила перелічені переваги. Джерела інформації 1. Авторське свідоцтво № 1809338, кл. G01L019/04. 2. Авторське свідоцтво № 1812457, кл. G01L019/08. 3. Авторське свідоцтво № 1828999, кл. G01L019/04. 4. Бауман Э. Измерение сил электрическими методами. – М.: Мир, 1978. 2 32727 3 32727 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюIndicator of liquid in pipeline pressure
Автори англійськоюMyrhorodskyi Mykhailo Mefodiiovych, Polituchyi Oleksandr Ivanovych
Назва патенту російськоюДатчик давления жидкости в трубопроводе
Автори російськоюМиргородский Михаил Мефодиевич, Политучий Александр Иванович
МПК / Мітки
МПК: E21B 47/06
Мітки: датчик, рідини, тиску, трубопроводі
