Зерносховище досушувальне енергоекономне
Формула / Реферат
1. Зерносховище досушувальне енергоекономне, що містить корпус з підлогою і внутрішніми перегородками, які утворюють місткості для зернової маси, а також розвантажувальний транспортер і пристрій для вентилювання у складі електровентилятора та системи вентилювальних порожнин із соплами, яке відрізняється тим, що оснащене вітрогенератором, який через блок безперебійного живлення постачає енергію до електровентилятора, котрий закріплений на возику, оснащеному механізмом зворотно-поступального переміщення, яке здійснюється у відповідності з програмою керування.
2. Зерносховище досушувальне енергоекономне за п.1, яке відрізняється тим, що електровентилятор містить виконавчий механізм, зв'язаний кінематично з рухомим соплом, оснащеним ущільнювальним еластичним елементом, які змонтовані на кінці повітронагнітального патрубка і забезпечують герметичне від'єднання та приєднання до вибраного програмою зустрічного сопла вентилювальної порожнини.
Текст

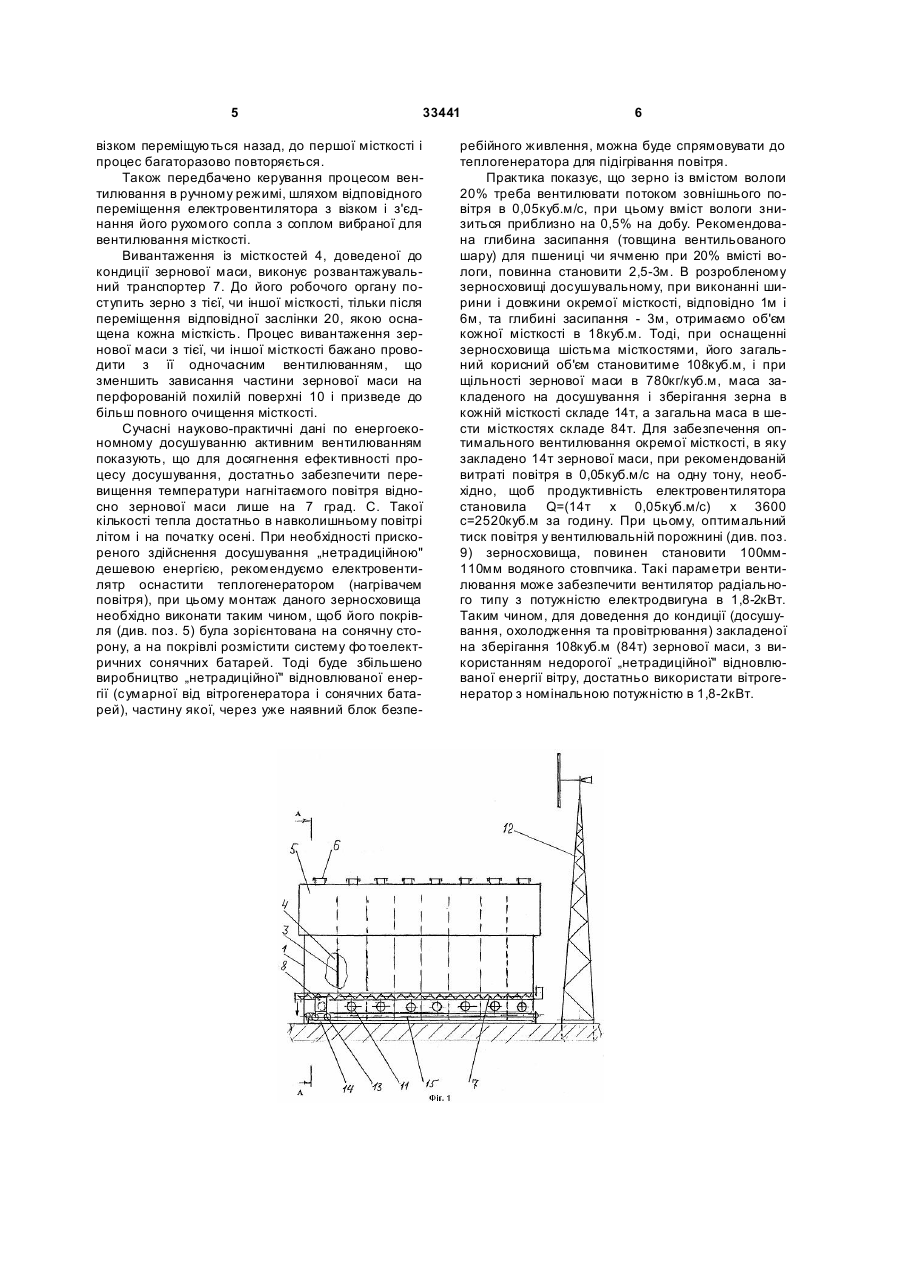

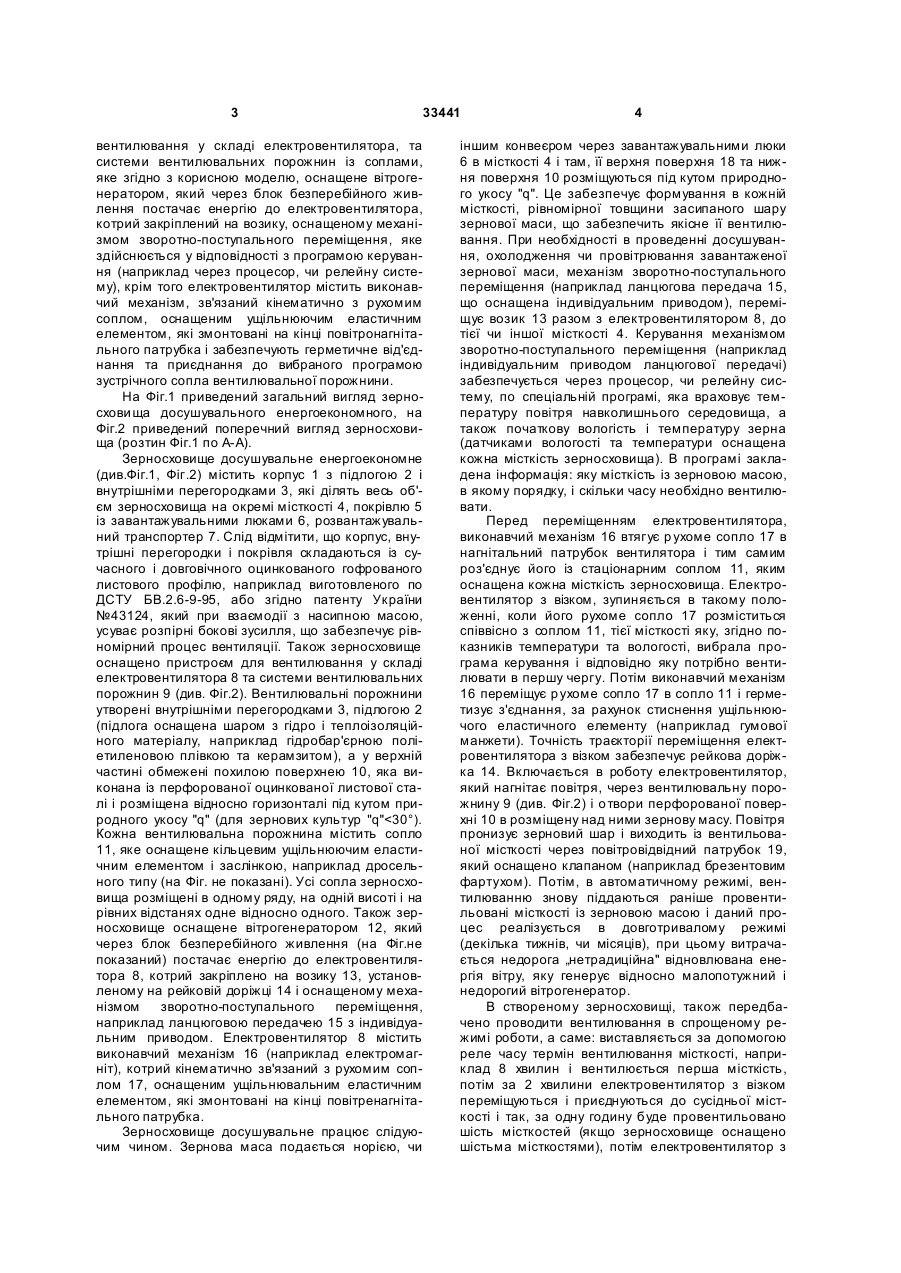

1. Зерносховище досушувальне енергоекономне, що містить корпус з підлогою і внутрішніми перегородками, які утворюють місткості для зернової маси, а також розвантажувальний транспортер і пристрій для вентилювання у складі електровентилятора та системи вентилювальних порожнин із соплами, яке відрізняється тим, що оснащене вітрогенератором, який через блок безперебійного живлення постачає енергію до елект 3 33441 вентилювання у складі електровентилятора, та системи вентилювальних порожнин із соплами, яке згідно з корисною моделю, оснащене вітрогенератором, який через блок безперебійного живлення постачає енергію до електровентилятора, котрий закріплений на возику, оснащеному механізмом зворотно-поступального переміщення, яке здійснюється у відповідності з програмою керування (наприклад через процесор, чи релейну систему), крім того електровентилятор містить виконавчий механізм, зв'язаний кінематично з рухомим соплом, оснащеним ущільнюючим еластичним елементом, які змонтовані на кінці повітронагнітального патрубка і забезпечують герметичне від'єднання та приєднання до вибраного програмою зустрічного сопла вентилювальної порожнини. На Фіг.1 приведений загальний вигляд зерносхови ща досушувального енергоекономного, на Фіг.2 приведений поперечний вигляд зерносховища (розтин Фіг.1 по А-А). Зерносховище досушувальне енергоекономне (див.Фіг.1, Фіг.2) містить корпус 1 з підлогою 2 і внутрішніми перегородками 3, які ділять весь об'єм зерносховища на окремі місткості 4, покрівлю 5 із завантажувальними люками 6, розвантажувальний транспортер 7. Слід відмітити, що корпус, внутрішні перегородки і покрівля складаються із сучасного і довговічного оцинкованого гофрованого листового профілю, наприклад виготовленого по ДСТУ БВ.2.6-9-95, або згідно патенту України №43124, який при взаємодії з насипною масою, усуває розпірні бокові зусилля, що забезпечує рівномірний процес вентиляції. Також зерносховище оснащено пристроєм для вентилювання у складі електровентилятора 8 та системи вентилювальних порожнин 9 (див. Фіг.2). Вентилювальні порожнини утворені внутрішніми перегородками 3, підлогою 2 (підлога оснащена шаром з гідро і теплоізоляційного матеріалу, наприклад гідробар'єрною поліетиленовою плівкою та керамзитом), а у верхній частині обмежені похилою поверхнею 10, яка виконана із перфорованої оцинкованої листової сталі і розміщена відносно горизонталі під кутом природного укосу "q" (для зернових культур "q"
ДивитисяДодаткова інформація
Назва патенту англійськоюEnergy-saving final drying grain store
Автори англійськоюOkhrimenko Anatolii Lukych
Назва патенту російськоюЗернохранилище досушивающее энергоэкономичное
Автори російськоюОхрименко Анатолий Лукич
МПК / Мітки
МПК: A01F 25/00, E04H 7/00
Мітки: досушувальне, енергоекономне, зерносховище
