Зерносховище

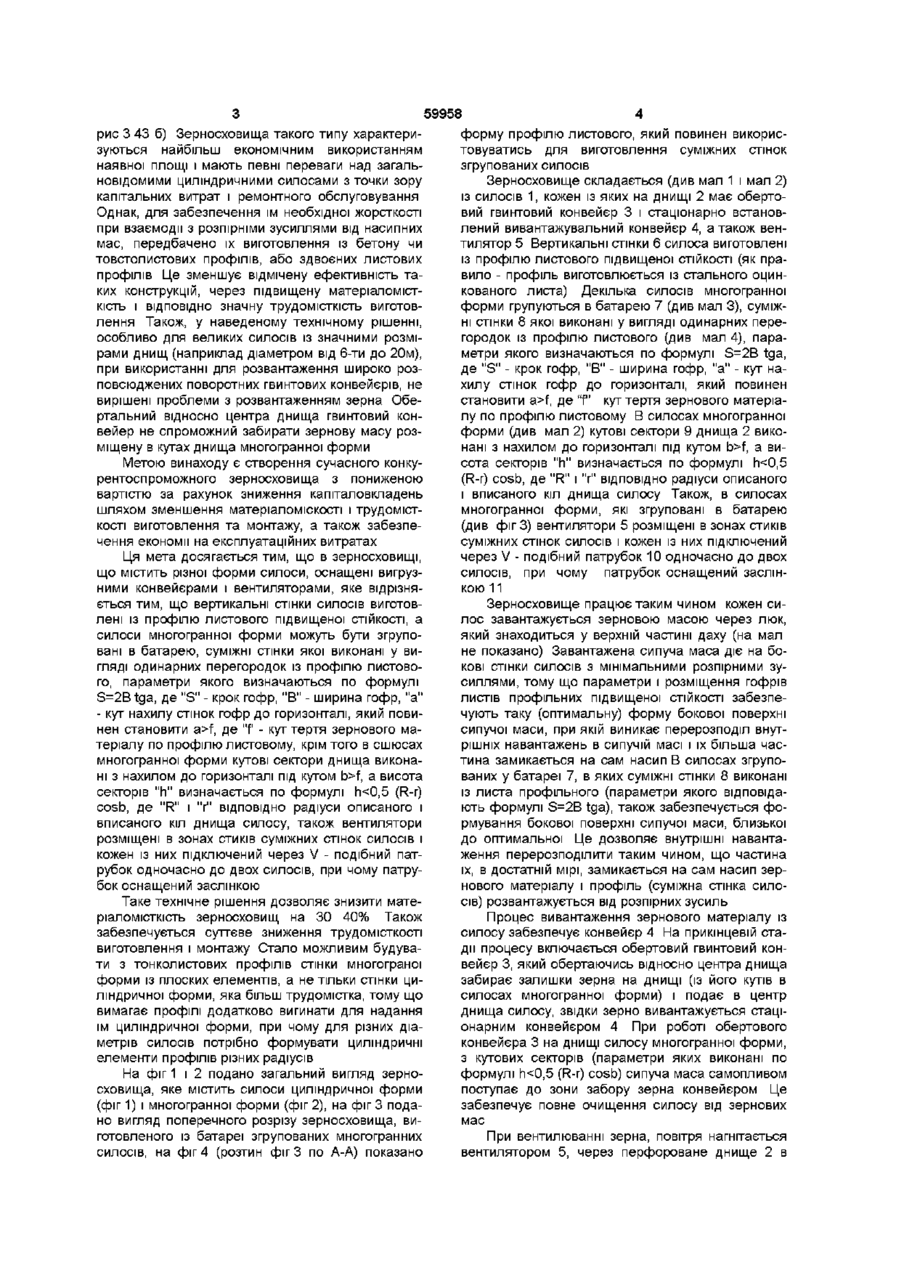

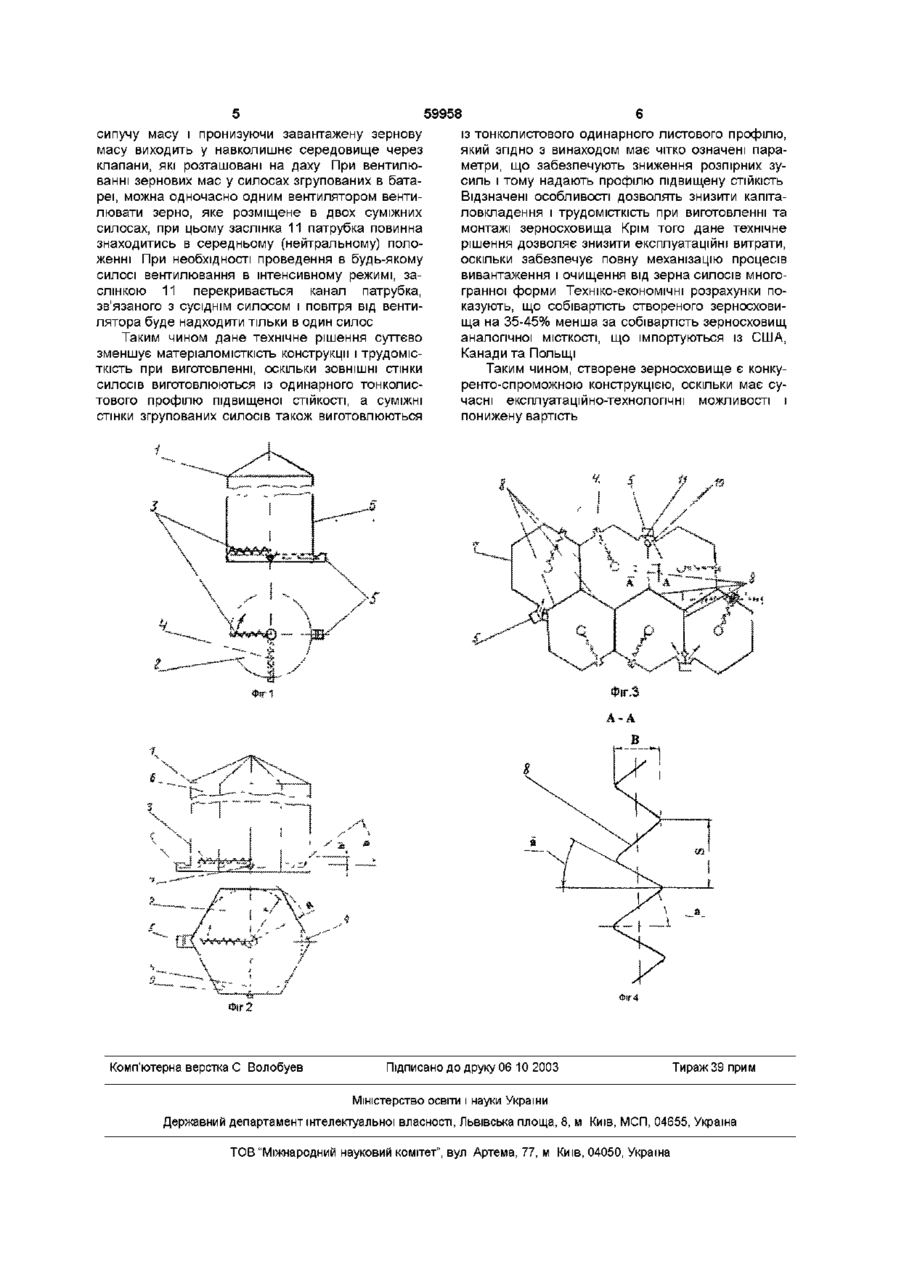

1 Зерносховище, що містить різної форми силоси, оснащені вивантажувальними конвеєрами і вентиляторами, яке відрізняється тим, що вертикальні стінки силосів виготовлені із профілю листового підвищеної СТІЙКОСТІ 2 Зерносховище по п 1 , яке відрізняється тим, що силоси багатогранної форми згруповані в батарею, суміжні стінки якої виконані у вигляді одинарних перегородок із профілю листового, параметри якого визначаються за формулою S = 2В tga, де "S" - крок гофри, "В" - ширина гофри, "а" кут нахилу стінок гофри до горизонталі, який повинен становити а > f, де "f - кут тертя зернового матеріалу по профілю листовому 3 Зерносховище по п 1 і 2, яке відрізняється тим, що в силосах багатогранної форми кутові сектори днища виконані з нахилом до горизонталі під кутом b > f, а висота секторів "h" визначається по формулі h о> ю 59958 рис 3 43 б) Зерносховища такого типу характеризуються найбільш економічним використанням наявної площі і мають певні переваги над загальновідомими циліндричними силосами з точки зору капітальних витрат і ремонтного обслуговування Однак, для забезпечення їм необхідної жорсткості при взаємодії з розпірніми зусиллями від насипних мас, передбачено їх виготовлення із бетону чи товстолистових профілів, або здвоєних листових профілів Це зменшує відмічену ефективність таких конструкцій, через підвищену матеріаломісткість і ВІДПОВІДНО значну трудомісткість виготовлення Також, у наведеному технічному рішенні, особливо для великих силосів із значними розмірами днищ (наприклад діаметром від 6-ти до 20м), при використанні для розвантаження широко розповсюджених поворотних гвинтових конвейєрів, не вирішені проблеми з розвантаженням зерна Обертальний відносно центра днища гвинтовий конвейєр не спроможний забирати зернову масу розміщену в кутах днища многогранної форми Метою винаходу є створення сучасного конкурентоспроможного зерносховища з пониженою вартістю за рахунок зниження капіталовкладень шляхом зменшення матеріаломіскості і трудомісткості виготовлення та монтажу, а також забезпечення економії на експлуатаційних витратах Ця мета досягається тим, що в зерносховищі, що містить різної форми силоси, оснащені вигрузними конвейєрами і вентиляторами, яке відрізняється тим, що вертикальні стінки силосів виготовлені із профілю листового підвищеної СТІЙКОСТІ, а силоси многогранної форми можуть бути згруповані в батарею, суміжні стінки якої виконані у вигляді одинарних перегородок із профілю листового, параметри якого визначаються по формулі S=2B tga, де "S" - крок гофр, "В" - ширина гофр, "а" - кут нахилу стінок гофр до горизонталі, який повинен становити a>f, де "f - кут тертя зернового матеріалу по профілю листовому, крім того в сшюсах многогранної форми кутові сектори днища виконані з нахилом до горизонталі під кутом b>f, а висота секторів "п" визначається по формулі hf, де "f" кут тертя зернового матеріалу по профілю листовому В силосах многогранної форми (див мал 2) кутові сектори 9 днища 2 виконані з нахилом до горизонталі під кутом b>f, а висота секторів "п" визначається по формулі п
