Корозійностійка плакована гетерогенна сталь

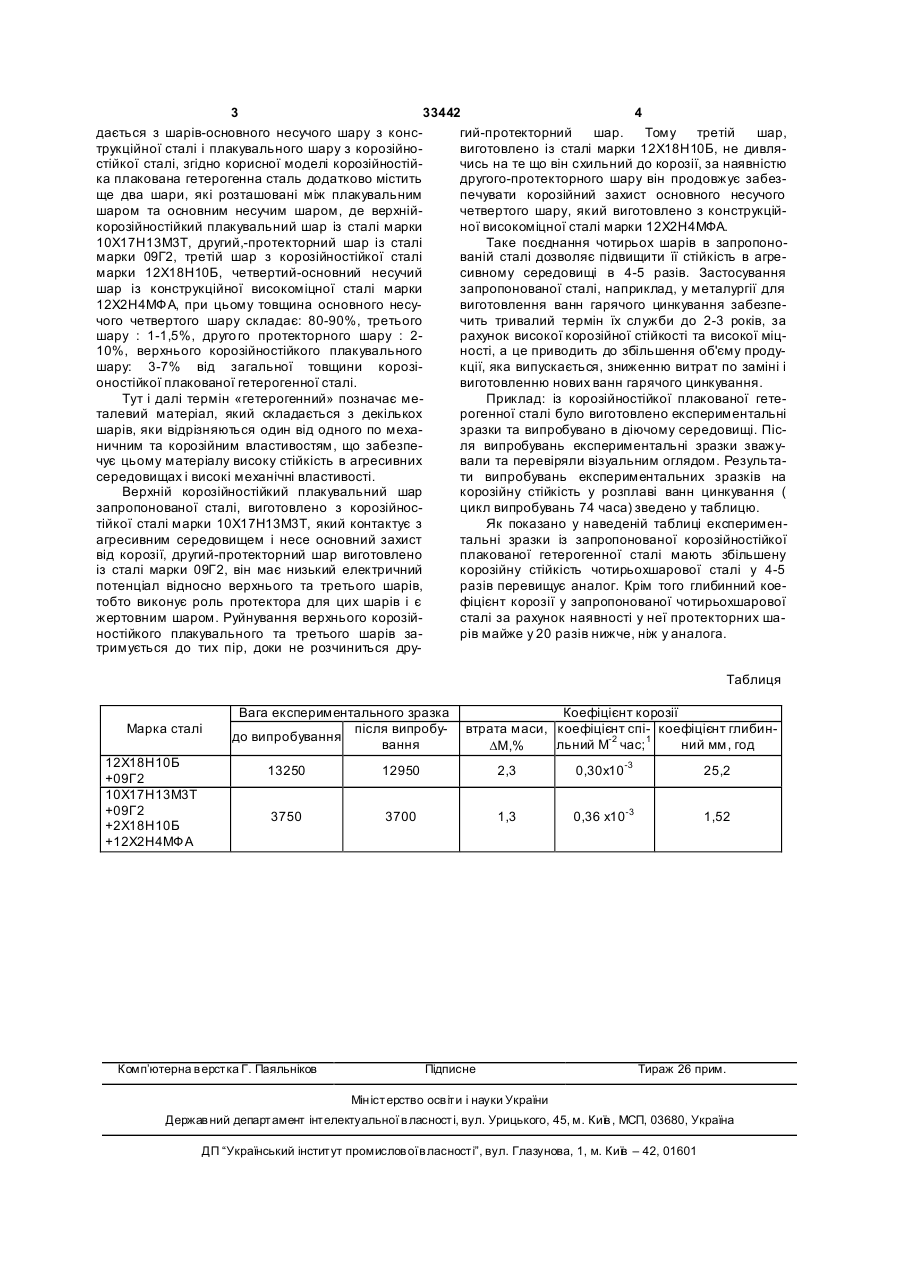

Корозійностійка плакована гетерогенна сталь, яка складається з шарів: основного несучого шару 3 33442 4 дається з шарів-основного несучого шару з консгий-протекторний шар. Тому третій шар, трукційної сталі і плакувального шару з корозійновиготовлено із сталі марки 12Х18Н10Б, не дивлястійкої сталі, згідно корисної моделі корозійностійчись на те що він схильний до корозії, за наявністю ка плакована гетерогенна сталь додатково містить другого-протекторного шару він продовжує забезще два шари, які розташовані між плакувальним печувати корозійний захист основного несучого шаром та основним несучим шаром, де верхнійчетвертого шару, який виготовлено з конструкційкорозійностійкий плакувальний шар із сталі марки ної високоміцної сталі марки 12Х2Н4МФА. 10Х17Н13М3Т, другий,-протекторний шар із сталі Таке поєднання чотирьох шарів в запропономарки 09Г2, третій шар з корозійностійкої сталі ваній сталі дозволяє підвищити її стійкість в агремарки 12Х18Н10Б, четвертий-основний несучий сивному середовищі в 4-5 разів. Застосування шар із конструкційної високоміцної сталі марки запропонованої сталі, наприклад, у металургії для 12Х2Н4МФА, при цьому товщина основного несувиготовлення ванн гарячого цинкування забезпечого четвертого шару складає: 80-90%, третього чить тривалий термін їх служби до 2-3 років, за шару : 1-1,5%, друго го протекторного шару : 2рахунок високої корозійної стійкості та високої міц10%, верхнього корозійностійкого плакувального ності, а це приводить до збільшення об'єму продушару: 3-7% від загальної товщини корозікції, яка випускається, зниженню витрат по заміні і оностійкої плакованої гетерогенної сталі. виготовленню нових ванн гарячого цинкування. Тут і далі термін «гетерогенний» позначає меПриклад: із корозійностійкої плакованої гететалевий матеріал, який складається з декількох рогенної сталі було виготовлено експериментальні шарів, яки відрізняються один від одного по мехазразки та випробувано в діючому середовищі. Пісничним та корозійним властивостям, що забезпеля випробувань експериментальні зразки зважучує цьому матеріалу високу стійкість в агресивних вали та перевіряли візуальним оглядом. Результасередовищах і високі механічні властивості. ти випробувань експериментальних зразків на Верхній корозійностійкий плакувальний шар корозійну стійкість у розплаві ванн цинкування ( запропонованої сталі, виготовлено з корозійносцикл випробувань 74 часа) зведено у таблицю. тійкої сталі марки 10Х17Н13М3Т, який контактує з Як показано у наведеній таблиці експерименагресивним середовищем і несе основний захист тальні зразки із запропонованої корозійностійкої від корозії, другий-протекторний шар виготовлено плакованої гетерогенної сталі мають збільшену із сталі марки 09Г2, він має низький електричний корозійну стійкість чотирьохшарової сталі у 4-5 потенціал відносно верхнього та третього шарів, разів перевищує аналог. Крім того глибинний коетобто виконує роль протектора для цих шарів і є фіцієнт корозії у запропонованої чотирьохшарової жертовним шаром. Руйнування верхнього корозійсталі за рахунок наявності у неї протекторних шаностійкого плакувального та третього шарів зарів майже у 20 разів нижче, ніж у аналога. тримується до тих пір, доки не розчиниться друТаблиця Марка сталі 12Х18Н10Б +09Г2 10Х17Н13М3Т +09Г2 +2Х18Н10Б +12Х2Н4МФА Вага експериментального зразка після випробудо випробування вання Коефіцієнт корозії втрата маси, коефіцієнт спі- коефіцієнт глибинльний М-2 час; 1 ний мм, год DМ,% 13250 12950 2,3 0,30х10-3 25,2 3750 3700 1,3 0,36 х10-3 1,52 Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
