Кістковий рашпіль

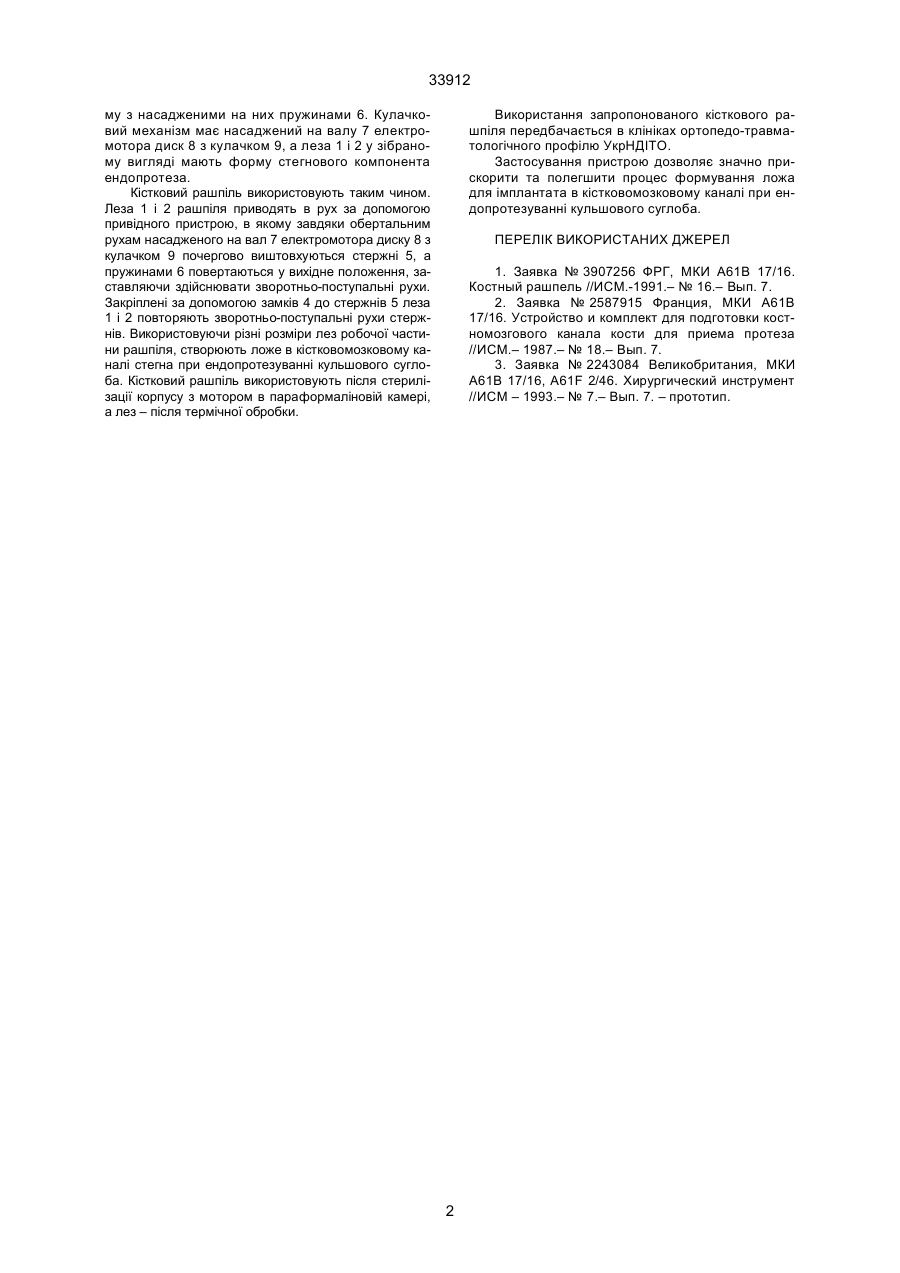

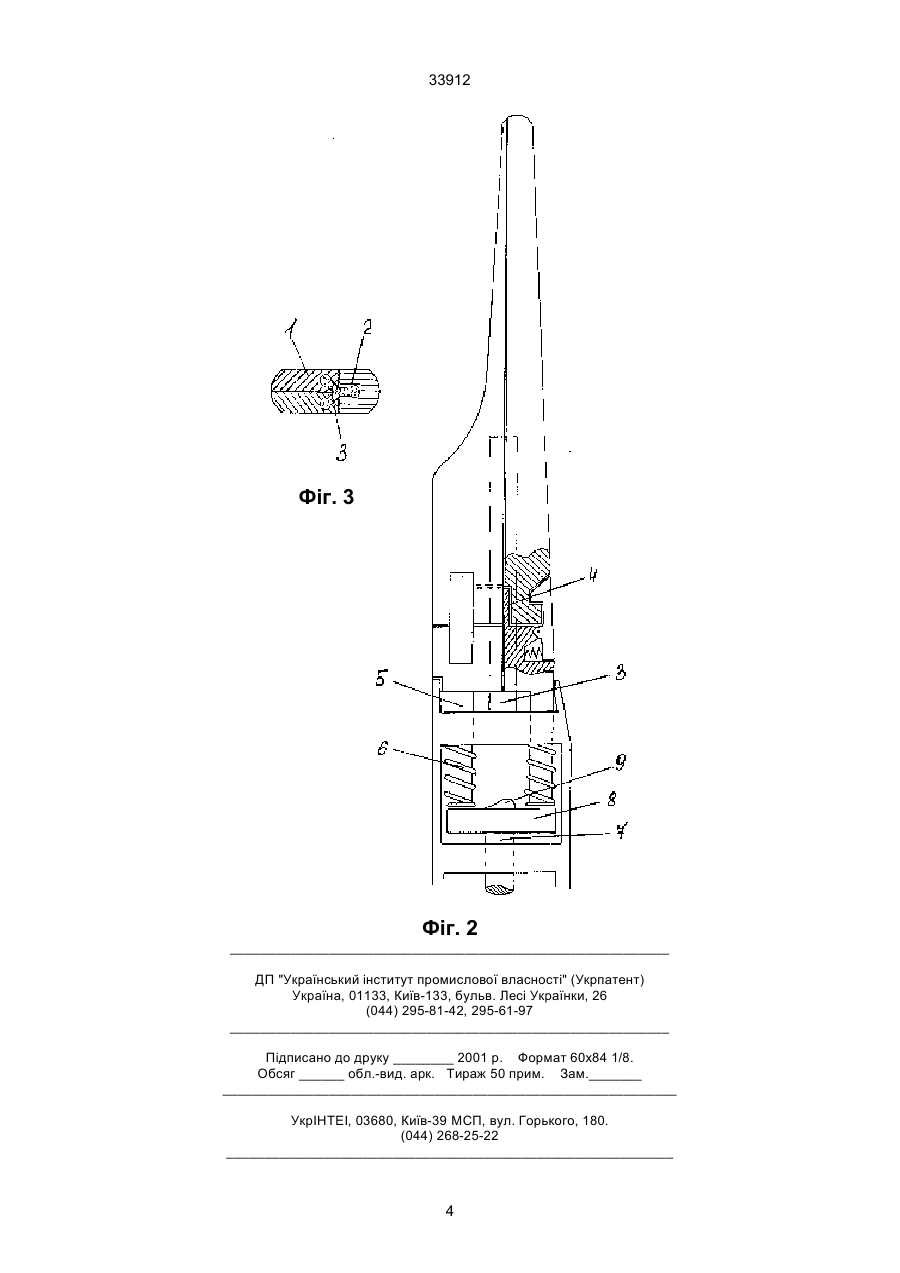

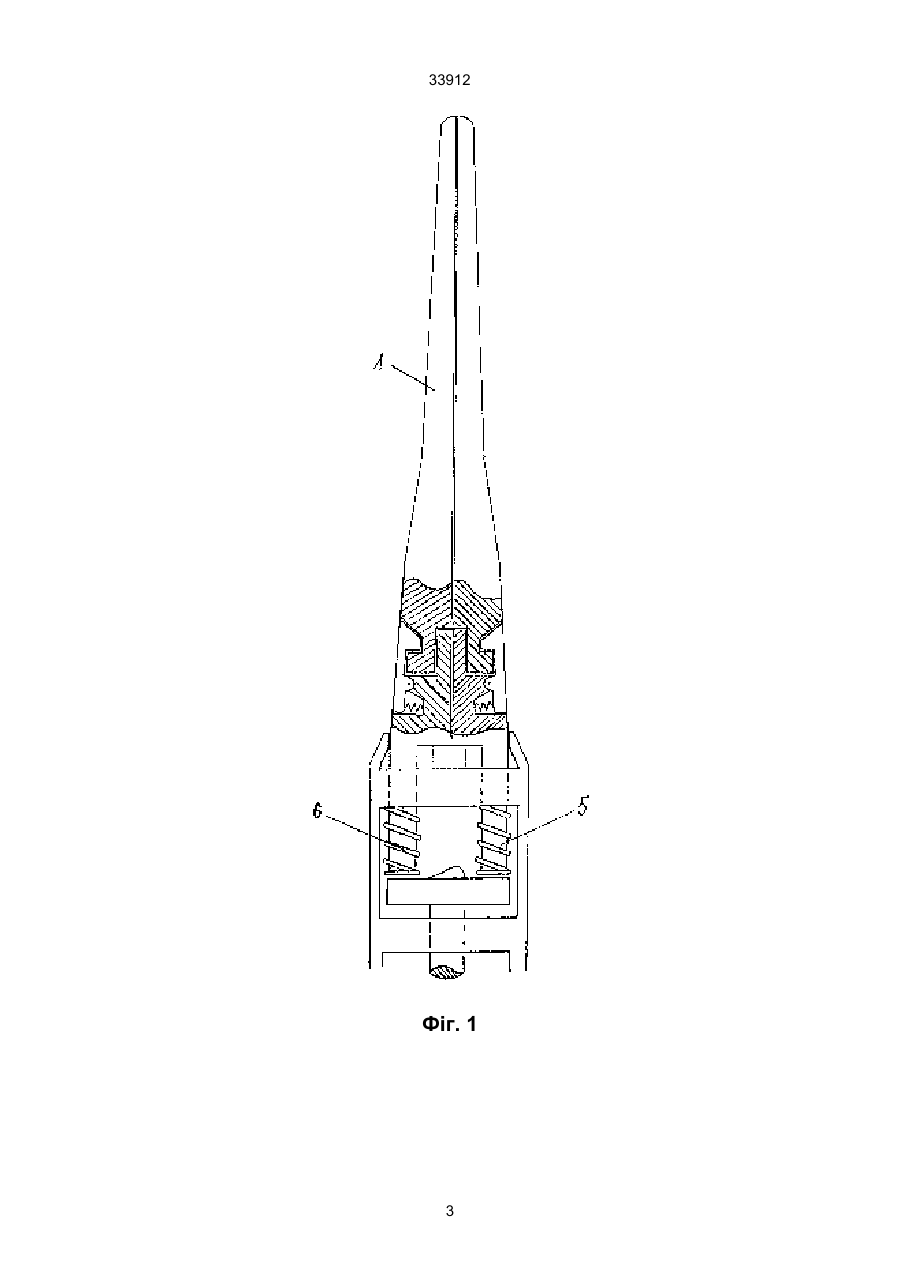

Кістковий рашпіль, який включає робочу частину та привідний пристрій, який відрізняється тим, що привідний пристрій включає електромотор та кулачковий механізм, який представляє собою фіксований на валу електромотора диск з кулачком та стержні з насадженими на них пружинами, а робоча частина має вигляд трьох лез, рухомо насаджених на фігурну балку і фіксованих до стержнів замками. (19) (21) 99042393 (22) 27.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Рибачук Олег Іванович, Беседінський Сергій Миколайович (73) Український науково-дослідний інститут травматології та ортопедії 33912 му з насадженими на них пружинами 6. Кулачковий механізм має насаджений на валу 7 електромотора диск 8 з кулачком 9, а леза 1 і 2 у зібраному вигляді мають форму стегнового компонента ендопротеза. Кістковий рашпіль використовують таким чином. Леза 1 і 2 рашпіля приводять в рух за допомогою привідного пристрою, в якому завдяки обертальним рухам насадженого на вал 7 електромотора диску 8 з кулачком 9 почергово виштовхуються стержні 5, а пружинами 6 повертаються у вихідне положення, заставляючи здійснювати зворотньо-поступальні рухи. Закріплені за допомогою замків 4 до стержнів 5 леза 1 і 2 повторяють зворотньо-поступальні рухи стержнів. Використовуючи різні розміри лез робочої частини рашпіля, створюють ложе в кістковомозковому каналі стегна при ендопротезуванні кульшового суглоба. Кістковий рашпіль використовують після стерилізації корпусу з мотором в параформаліновій камері, а лез – після термічної обробки. Використання запропонованого кісткового рашпіля передбачається в клініках ортопедо-травматологічного профілю УкрНДІТО. Застосування пристрою дозволяє значно прискорити та полегшити процес формування ложа для імплантата в кістковомозковому каналі при ендопротезуванні кульшового суглоба. ПЕРЕЛІК ВИКОРИСТАНИХ ДЖЕРЕЛ 1. Заявка № 3907256 ФРГ, МКИ А61В 17/16. Костный рашпель //ИСМ.-1991.– № 16.– Вып. 7. 2. Заявка № 2587915 Франция, МКИ А61В 17/16. Устройство и комплект для подготовки костномозгового канала кости для приема протеза //ИСМ.– 1987.– № 18.– Вып. 7. 3. Заявка № 2243084 Великобритания, МКИ А61В 17/16, A61F 2/46. Хирургический инструмент //ИСМ – 1993.– № 7.– Вып. 7. – прототип. 2 33912 Фіг. 1 3 33912 Фіг. 3 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
