Бетононасос

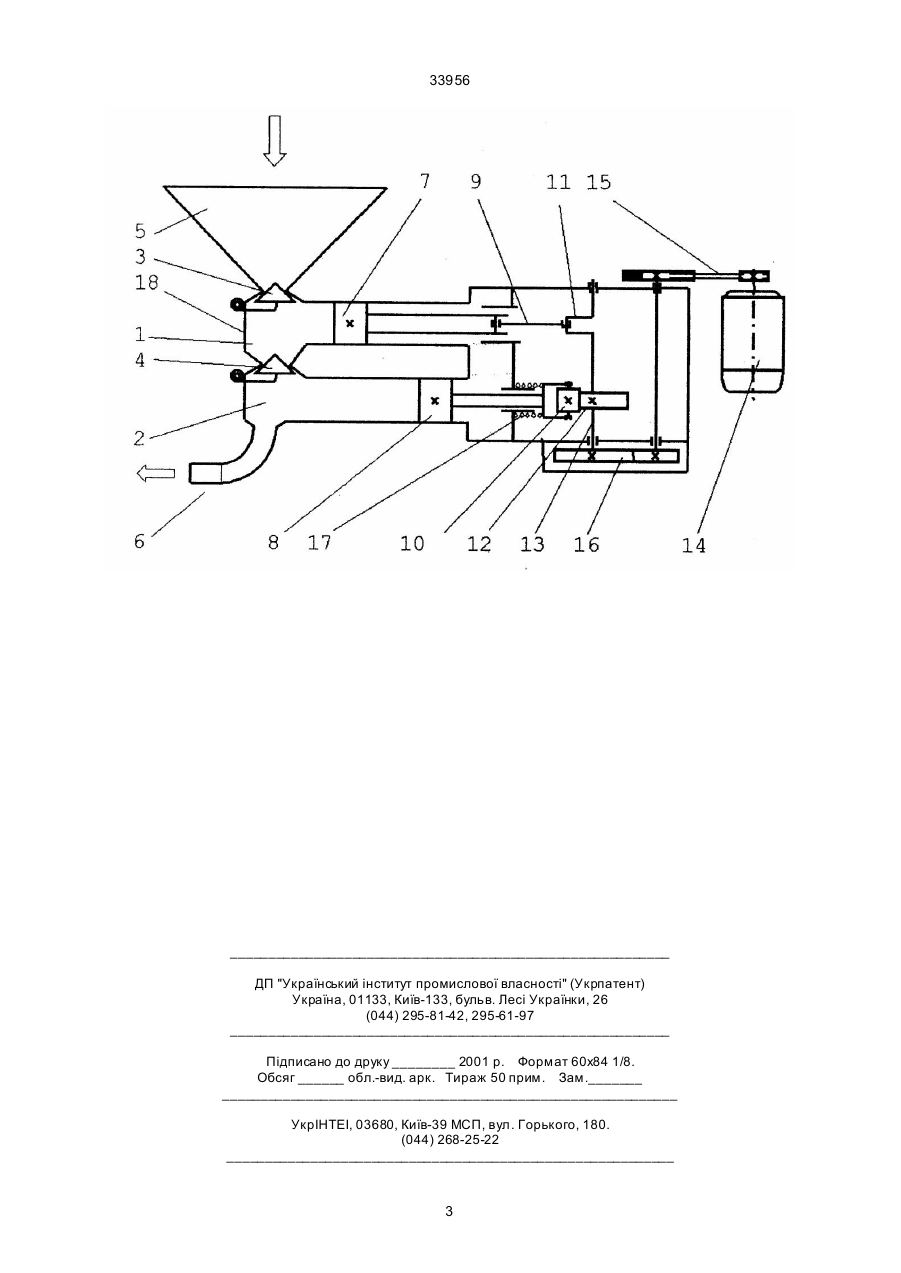

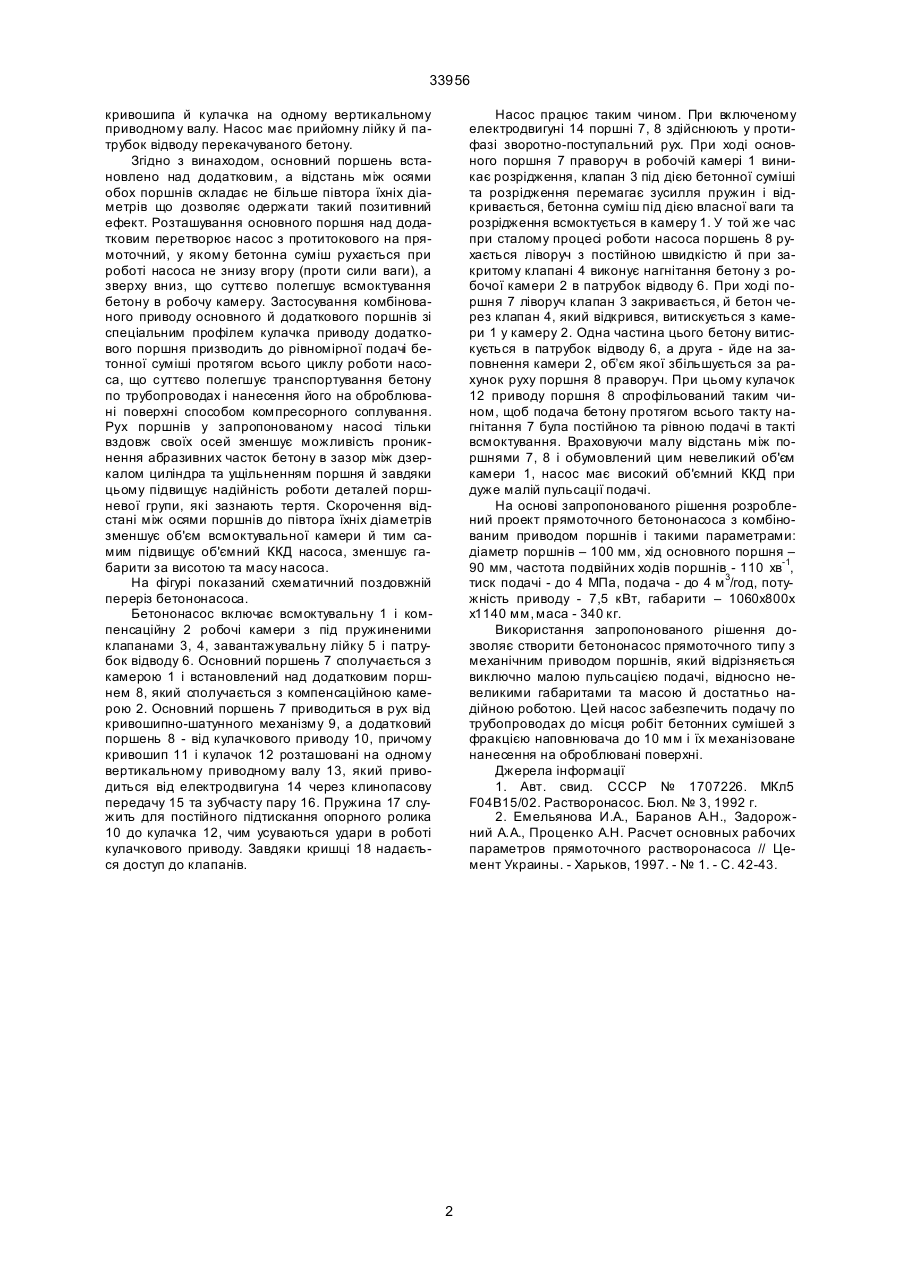

Бетононасос, який включає всмоктувальну й компенсаційну робочі камери з двома підпружине 33956 кривошипа й кулачка на одному вертикальному приводному валу. Насос має прийомну лійку й патрубок відводу перекачуваного бетону. Згідно з винаходом, основний поршень встановлено над додатковим, а відстань між осями обох поршнів складає не більше півтора їхніх діаметрів що дозволяє одержати такий позитивний ефект. Розташування основного поршня над додатковим перетворює насос з протитокового на прямоточний, у якому бетонна суміш рухається при роботі насоса не знизу вгору (проти сили ваги), а зверху вниз, що суттєво полегшує всмоктування бетону в робочу камеру. Застосування комбінованого приводу основного й додаткового поршнів зі спеціальним профілем кулачка приводу додаткового поршня призводить до рівномірної подачі бетонної суміші протягом всього циклу роботи насоса, що суттєво полегшує транспортування бетону по трубопроводах і нанесення його на оброблювані поверхні способом компресорного соплування. Рух поршнів у запропонованому насосі тільки вздовж своїх осей зменшує можливість проникнення абразивних часток бетону в зазор між дзеркалом циліндра та ущільненням поршня й завдяки цьому підвищує надійність роботи деталей поршневої групи, які зазнають тертя. Скорочення відстані між осями поршнів до півтора їхніх діаметрів зменшує об'єм всмоктувальної камери й тим самим підвищує об'ємний ККД насоса, зменшує габарити за висотою та масу насоса. На фігурі показаний схематичний поздовжній переріз бетононасоса. Бетононасос включає всмоктувальну 1 і компенсаційну 2 робочі камери з під пружиненими клапанами 3, 4, завантажувальну лійку 5 і патрубок відводу 6. Основний поршень 7 сполучається з камерою 1 і встановлений над додатковим поршнем 8, який сполучається з компенсаційною камерою 2. Основний поршень 7 приводиться в рух від кривошипно-шатунного механізму 9, а додатковий поршень 8 - від кулачкового приводу 10, причому кривошип 11 і кулачок 12 розташовані на одному вертикальному приводному валу 13, який приводиться від електродвигуна 14 через клинопасову передачу 15 та зубчасту пару 16. Пружина 17 служить для постійного підтискання опорного ролика 10 до кулачка 12, чим усуваються удари в роботі кулачкового приводу. Завдяки кришці 18 надається доступ до клапанів. Насос працює таким чином. При включеному електродвигуні 14 поршні 7, 8 здійснюють у протифазі зворотно-поступальний рух. При ході основного поршня 7 праворуч в робочій камері 1 виникає розрідження, клапан 3 під дією бетонної суміші та розрідження перемагає зусилля пружин і відкривається, бетонна суміш під дією власної ваги та розрідження всмоктується в камеру 1. У той же час при сталому процесі роботи насоса поршень 8 рухається ліворуч з постійною швидкістю й при закритому клапані 4 виконує нагнітання бетону з робочої камери 2 в патрубок відводу 6. При ході поршня 7 ліворуч клапан 3 закривається, й бетон через клапан 4, який відкрився, витискується з камери 1 у камеру 2. Одна частина цього бетону витискується в патрубок відводу 6, а друга - йде на заповнення камери 2, об’єм якої збільшується за рахунок руху поршня 8 праворуч. При цьому кулачок 12 приводу поршня 8 спрофільований таким чином, щоб подача бетону протягом всього такту нагнітання 7 була постійною та рівною подачі в такті всмоктування. Враховуючи малу відстань між поршнями 7, 8 і обумовлений цим невеликий об'єм камери 1, насос має високий об'ємний ККД при дуже малій пульсації подачі. На основі запропонованого рішення розроблений проект прямоточного бетононасоса з комбінованим приводом поршнів і такими параметрами: діаметр поршнів – 100 мм, хід основного поршня – 90 мм, частота подвійних ходів поршнів - 110 хв-1, тиск подачі - до 4 МПа, подача - до 4 м 3/год, потужність приводу - 7,5 кВт, габарити – 1060х800х х1140 мм, маса - 340 кг. Використання запропонованого рішення дозволяє створити бетононасос прямоточного типу з механічним приводом поршнів, який відрізняється виключно малою пульсацією подачі, відносно невеликими габаритами та масою й достатньо надійною роботою. Цей насос забезпечить подачу по трубопроводах до місця робіт бетонних сумішей з фракцією наповнювача до 10 мм і їх механізоване нанесення на оброблювані поверхні. Джерела інформації 1. Авт. свид. СССР № 1707226. МКл5 F04В15/02. Растворонасос. Бюл. № 3, 1992 г. 2. Емельянова И.А., Баранов А.Н., Задорожний А.А., Проценко А.Н. Расчет основных рабочих параметров прямоточного растворонасоса // Цемент Украины. - Харьков, 1997. - № 1. - С. 42-43. 2 33956 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
