Автономна система освітлення на основі сонячної батареї та світлодіодних джерел світла

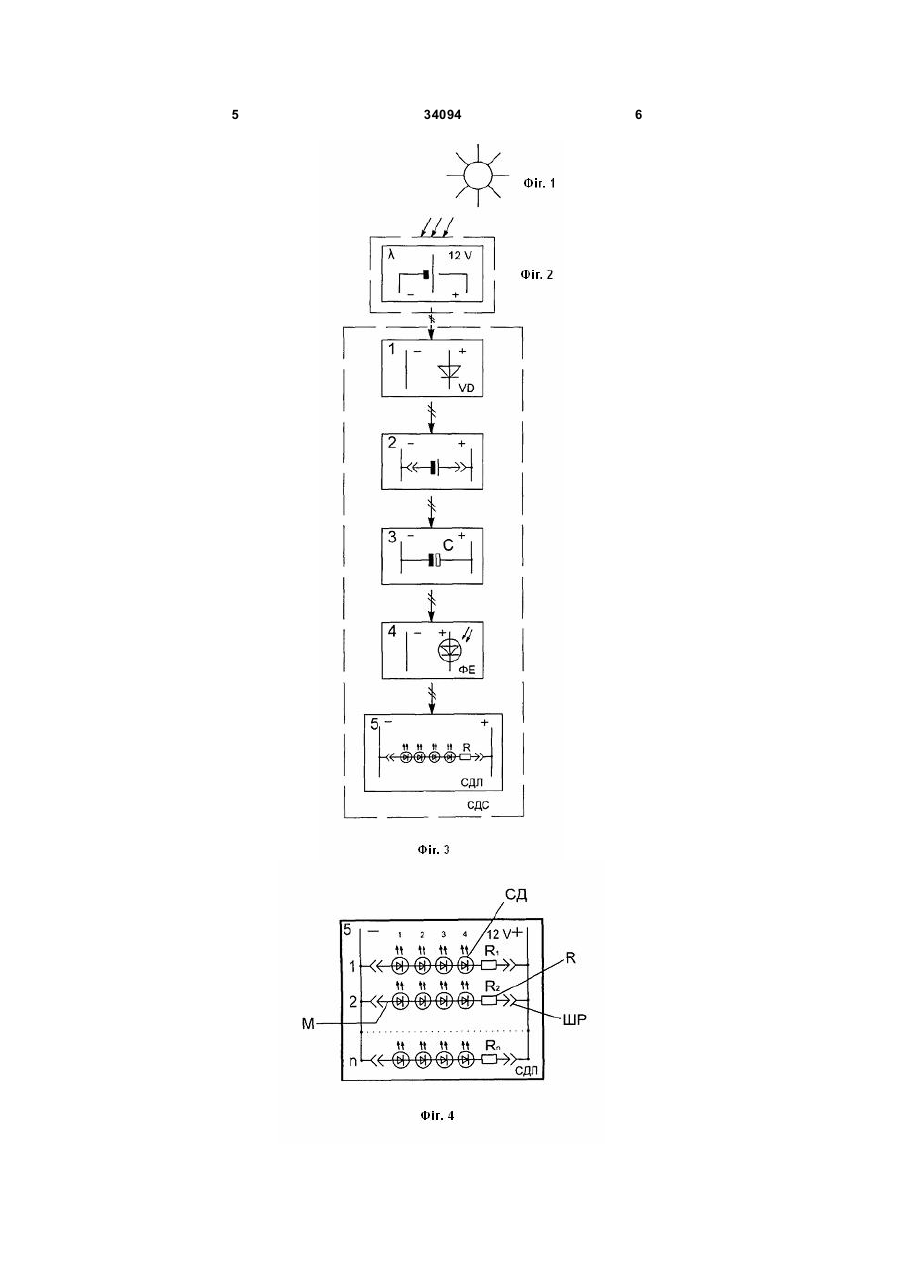

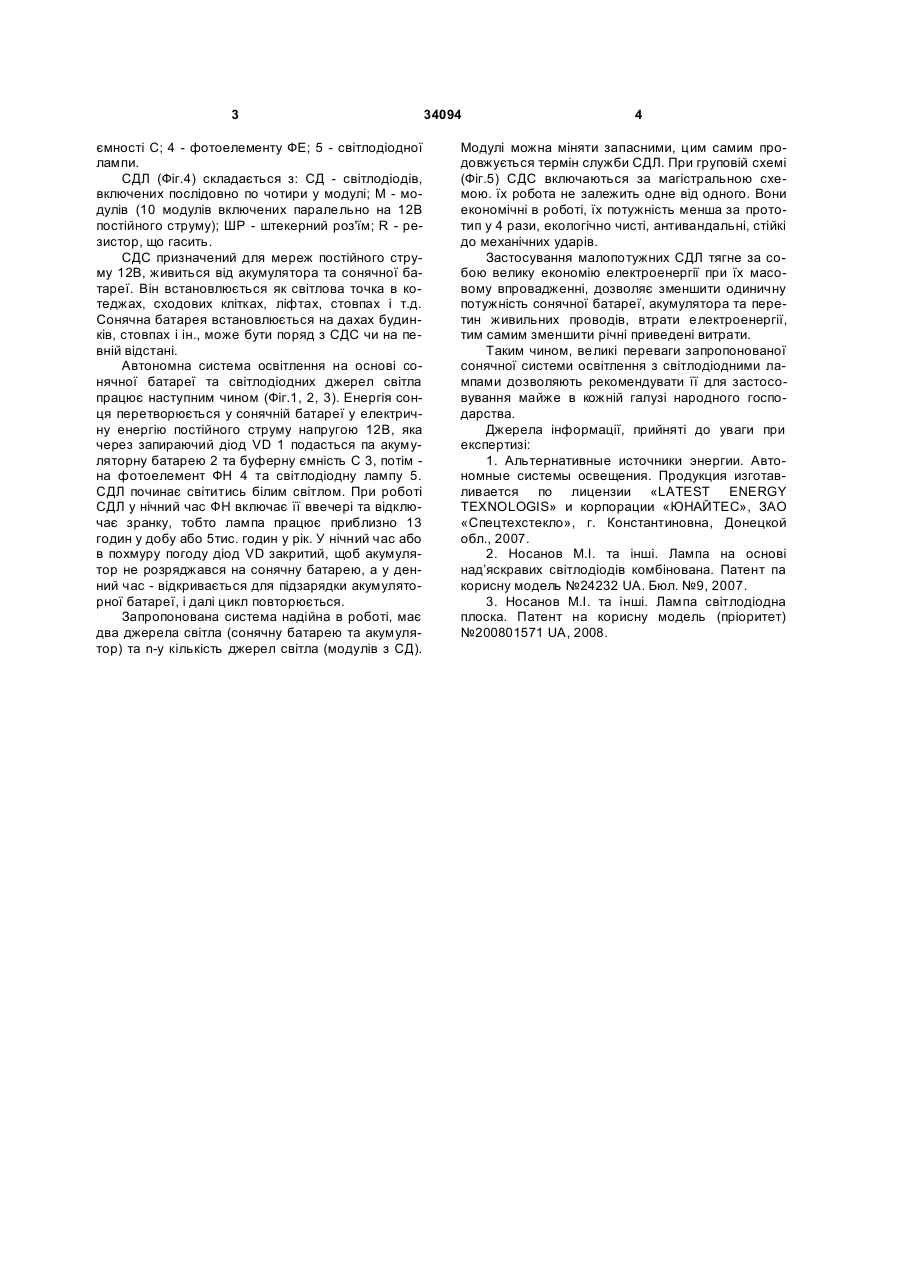

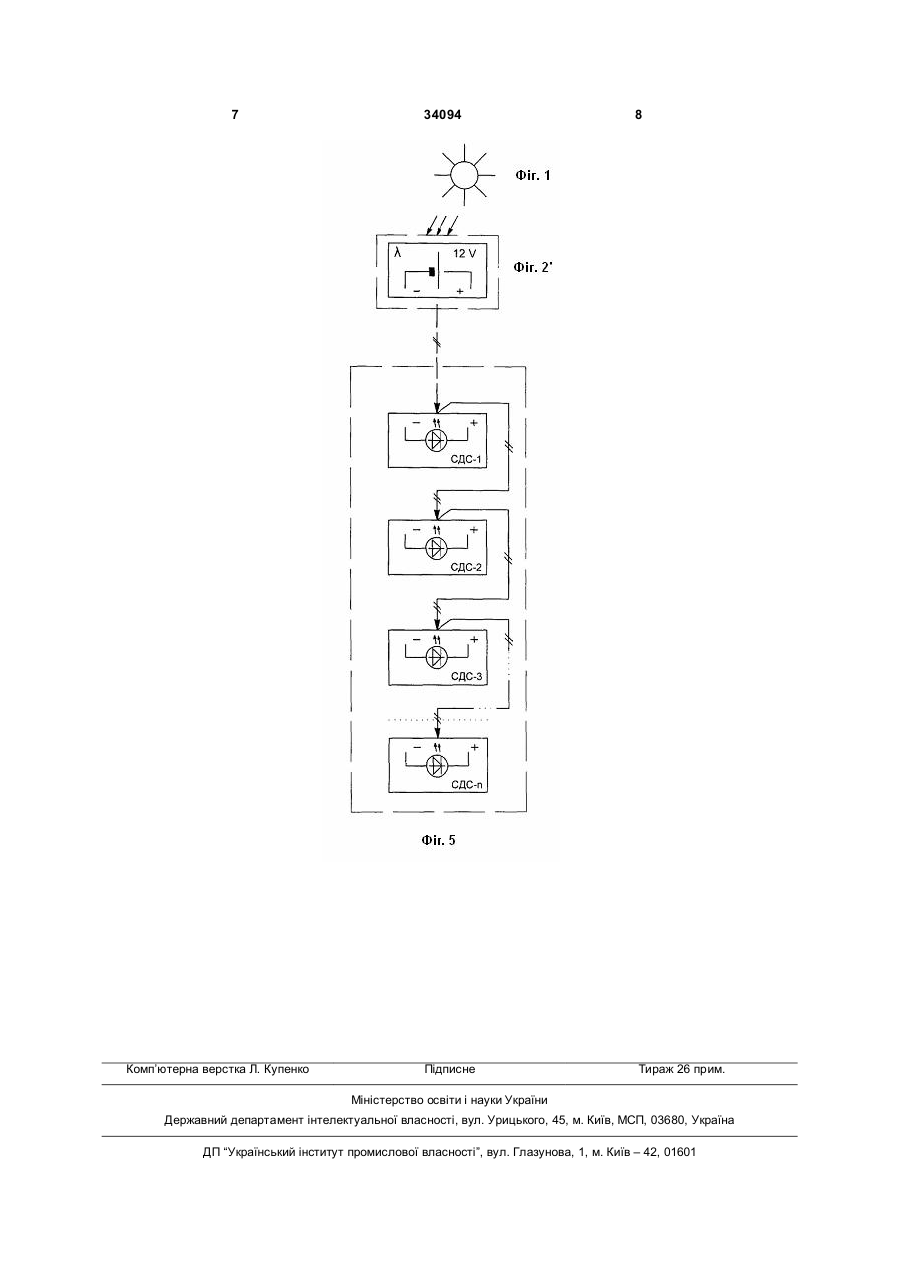

Автономна система освітлення на основі сонячної батареї та світлодіодних джерел світла, що 3 ємності С; 4 - фотоелементу ФЕ; 5 - світлодіодної лампи. СДЛ (Фіг.4) складається з: СД - світлодіодів, включених послідовно по чотири у модулі; М - модулів (10 модулів включених паралельно на 12В постійного струму); ШР - штекерний роз'їм; R - резистор, що гасить. СДС призначений для мереж постійного струму 12В, живиться від акумулятора та сонячної батареї. Він встановлюється як світлова точка в котеджах, сходових клітках, ліфтах, стовпах і т.д. Сонячна батарея встановлюється на дахах будинків, стовпах і ін., може бути поряд з СДС чи на певній відстані. Автономна система освітлення на основі сонячної батареї та світлодіодних джерел світла працює наступним чином (Фіг.1, 2, 3). Енергія сонця перетворюється у сонячній батареї у електричну енергію постійного струму напругою 12В, яка через запираючий діод VD 1 подасться па акумуляторну батарею 2 та буферну ємність С 3, потім на фотоелемент ФН 4 та світлодіодну лампу 5. СДЛ починає світитись білим світлом. При роботі СДЛ у нічний час ФН включає її ввечері та відключає зранку, тобто лампа працює приблизно 13 годин у добу або 5тис. годин у рік. У нічний час або в похмуру погоду діод VD закритий, щоб акумулятор не розряджався на сонячну батарею, а у денний час - відкривається для підзарядки акумуляторної батареї, і далі цикл повторюється. Запропонована система надійна в роботі, має два джерела світла (сонячну батарею та акумулятор) та n-у кількість джерел світла (модулів з СД). 34094 4 Модулі можна міняти запасними, цим самим продовжується термін служби СДЛ. При груповій схемі (Фіг.5) СДС включаються за магістральною схемою. їх робота не залежить одне від одного. Вони економічні в роботі, їх потужність менша за прототип у 4 рази, екологічно чисті, антивандальні, стійкі до механічних ударів. Застосування малопотужних СДЛ тягне за собою велику економію електроенергії при їх масовому впровадженні, дозволяє зменшити одиничну потужність сонячної батареї, акумулятора та перетин живильних проводів, втрати електроенергії, тим самим зменшити річні приведені витрати. Таким чином, великі переваги запропонованої сонячної системи освітлення з світлодіодними лампами дозволяють рекомендувати її для застосовування майже в кожній галузі народного господарства. Джерела інформації, прийняті до уваги при експертизі: 1. Альтернативные источники энергии. Автономные системы освещения. Продукция изготавливается по лицензии «LATЕSТ ЕNЕRGY TЕXNOLOGIS» и корпорации «ЮНАЙТЕС», ЗАО «Спецтехстекло», г. Константиновна, Донецкой обл., 2007. 2. Носанов М.І. та інші. Лампа на основі над’яскравих світлодіодів комбінована. Патент па корисну модель №24232 UA. Бюл. №9, 2007. 3. Носанов М.І. та інші. Лампа світлодіодна плоска. Патент на корисну модель (пріоритет) №200801571 UA, 2008. 5 34094 6 7 Комп’ютерна верстка Л. Купенко 34094 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
