Ручка для дверей і спосіб її ремонту

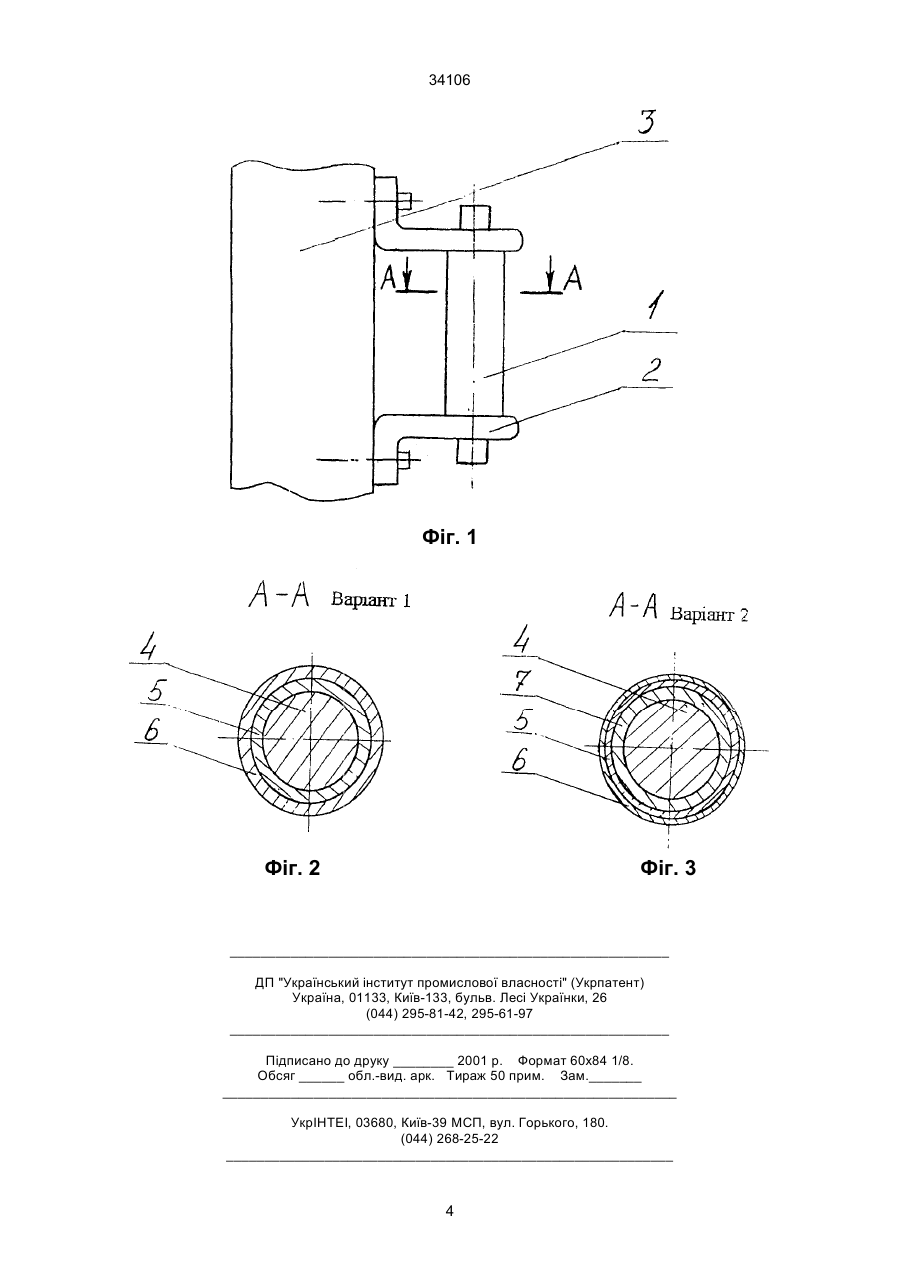

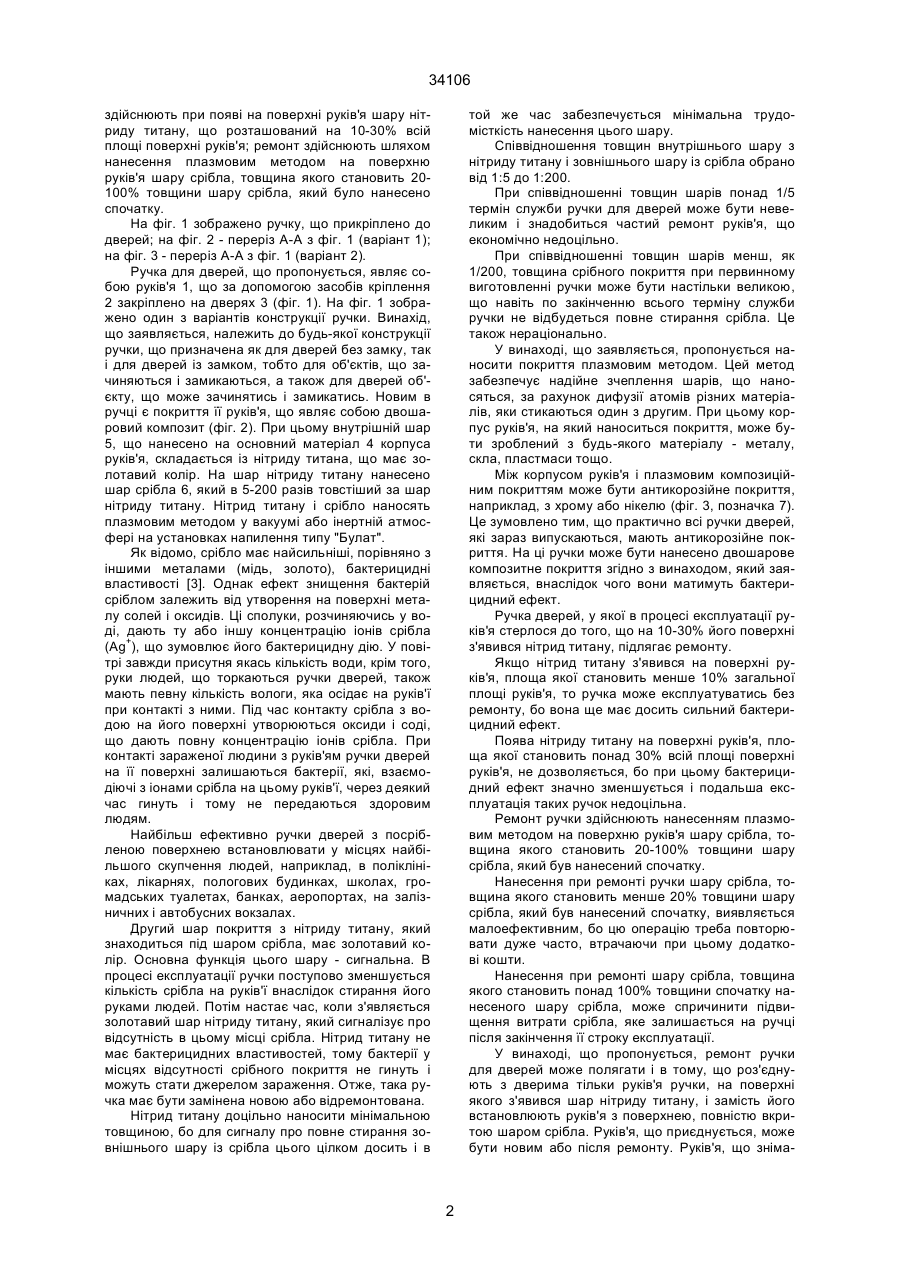

1. Ручка для дверей, що містить в собі руків'я із засобами його кріплення на дверях об'єкту, який зачиняється і/або замикається, відрізняється тим, що на поверхні руків'я є плазмове покриття у 34106 здійснюють при появі на поверхні руків'я шару нітриду титану, що розташований на 10-30% всій площі поверхні руків'я; ремонт здійснюють шляхом нанесення плазмовим методом на поверхню руків'я шару срібла, товщина якого становить 20100% товщини шару срібла, який було нанесено спочатку. На фіг. 1 зображено ручку, що прикріплено до дверей; на фіг. 2 - переріз А-А з фіг. 1 (варіант 1); на фіг. 3 - переріз А-А з фіг. 1 (варіант 2). Ручка для дверей, що пропонується, являє собою руків'я 1, що за допомогою засобів кріплення 2 закріплено на дверях 3 (фіг. 1). На фіг. 1 зображено один з варіантів конструкції ручки. Винахід, що заявляється, належить до будь-якої конструкції ручки, що призначена як для дверей без замку, так і для дверей із замком, тобто для об'єктів, що зачиняються і замикаються, а також для дверей об'єкту, що може зачинятись і замикатись. Новим в ручці є покриття її руків'я, що являє собою двошаровий композит (фіг. 2). При цьому внутрішній шар 5, що нанесено на основний матеріал 4 корпуса руків'я, складається із нітриду титана, що має золотавий колір. На шар нітриду титану нанесено шар срібла 6, який в 5-200 разів товстіший за шар нітриду титану. Нітрид титану і срібло наносять плазмовим методом у вакуумі або інертній атмосфері на установках напилення типу "Булат". Як відомо, срібло має найсильніші, порівняно з іншими металами (мідь, золото), бактерицидні властивості [3]. Однак ефект знищення бактерій сріблом залежить від утворення на поверхні металу солей і оксидів. Ці сполуки, розчиняючись у воді, дають ту або іншу концентрацію іонів срібла (Ag+), що зумовлює його бактерицидну дію. У повітрі завжди присутня якась кількість води, крім того, руки людей, що торкаються ручки дверей, також мають певну кількість вологи, яка осідає на руків'ї при контакті з ними. Під час контакту срібла з водою на його поверхні утворюються оксиди і соді, що дають повну концентрацію іонів срібла. При контакті зараженої людини з руків'ям ручки дверей на її поверхні залишаються бактерії, які, взаємодіючі з іонами срібла на цьому руків'ї, через деякий час гинуть і тому не передаються здоровим людям. Найбільш ефективно ручки дверей з посрібленою поверхнею встановлювати у місцях найбільшого скупчення людей, наприклад, в поліклініках, лікарнях, пологових будинках, школах, громадських туалетах, банках, аеропортах, на залізничних і автобусних вокзалах. Другий шар покриття з нітриду титану, який знаходиться під шаром срібла, має золотавий колір. Основна функція цього шару - сигнальна. В процесі експлуатації ручки поступово зменшується кількість срібла на руків'ї внаслідок стирання його руками людей. Потім настає час, коли з'являється золотавий шар нітриду титану, який сигналізує про відсутність в цьому місці срібла. Нітрид титану не має бактерицидних властивостей, тому бактерії у місцях відсутності срібного покриття не гинуть і можуть стати джерелом зараження. Отже, така ручка має бути замінена новою або відремонтована. Нітрид титану доцільно наносити мінімальною товщиною, бо для сигналу про повне стирання зовнішнього шару із срібла цього цілком досить і в той же час забезпечується мінімальна трудомісткість нанесення цього шару. Співвідношення товщин внутрішнього шару з нітриду титану і зовнішнього шару із срібла обрано від 1:5 до 1:200. При співвідношенні товщин шарів понад 1/5 термін служби ручки для дверей може бути невеликим і знадобиться частий ремонт руків'я, що економічно недоцільно. При співвідношенні товщин шарів менш, як 1/200, товщина срібного покриття при первинному виготовленні ручки може бути настільки великою, що навіть по закінченню всього терміну служби ручки не відбудеться повне стирання срібла. Це також нераціонально. У винаході, що заявляється, пропонується наносити покриття плазмовим методом. Цей метод забезпечує надійне зчеплення шарів, що наносяться, за рахунок дифузії атомів різних матеріалів, яки стикаються один з другим. При цьому корпус руків'я, на який наноситься покриття, може бути зроблений з будь-якого матеріалу - металу, скла, пластмаси тощо. Між корпусом руків'я і плазмовим композиційним покриттям може бути антикорозійне покриття, наприклад, з хрому або нікелю (фіг. 3, позначка 7). Це зумовлено тим, що практично всі ручки дверей, які зараз випускаються, мають антикорозійне покриття. На ці ручки може бути нанесено двошарове композитне покриття згідно з винаходом, який заявляється, внаслідок чого вони матимуть бактерицидний ефект. Ручка дверей, у якої в процесі експлуатації руків'я стерлося до того, що на 10-30% його поверхні з'явився нітрид титану, підлягає ремонту. Якщо нітрид титану з'явився на поверхні руків'я, площа якої становить менше 10% загальної площі руків'я, то ручка може експлуатуватись без ремонту, бо вона ще має досить сильний бактерицидний ефект. Поява нітриду титану на поверхні руків'я, площа якої становить понад 30% всій площі поверхні руків'я, не дозволяється, бо при цьому бактерицидний ефект значно зменшується і подальша експлуатація таких ручок недоцільна. Ремонт ручки здійснюють нанесенням плазмовим методом на поверхню руків'я шару срібла, товщина якого становить 20-100% товщини шару срібла, який був нанесений спочатку. Нанесення при ремонті ручки шару срібла, товщина якого становить менше 20% товщини шару срібла, який був нанесений спочатку, виявляється малоефективним, бо цю операцію треба повторювати дуже часто, втрачаючи при цьому додаткові кошти. Нанесення при ремонті шару срібла, товщина якого становить понад 100% товщини спочатку нанесеного шару срібла, може спричинити підвищення витрати срібла, яке залишається на ручці після закінчення її строку експлуатації. У винаході, що пропонується, ремонт ручки для дверей може полягати і в тому, що роз'єднують з дверима тільки руків'я ручки, на поверхні якого з'явився шар нітриду титану, і замість його встановлюють руків'я з поверхнею, повністю вкритою шаром срібла. Руків'я, що приєднується, може бути новим або після ремонту. Руків'я, що зніма 2 34106 ється, відправляють на ремонт, в процесі якого всю його поверхню вкривають сріблом. Приклад. На руків'я ручки для дверей наносять плазмовим методом на установці "Булат" двошарове покриття. Спочатку наносять шар нітриду титану завтовшки 0,05 мкм, а потім поверх нього - шар срібла завтовшки 2,0 мкм. Співвідношення товщин шарів становить 1/40. Ручку встановили на двері адміністративного будинку. Покриття руків'я сріблом надало йому естетичного вигляду. Приблизна кількість людей, що торкались цієї ручки, становила від 800 до 1000 осіб на день. Ручка експлуатувалась 3 місяці, після чого у деяких місцях поверхні руків'я з'явився шар нітриду титану золотавого кольору, площа яких становила ~17% загальної площі поверхні руків'я. Після цього ручку зняли з дверей, розібрали і вдруге вкрили сріблом її руків'я. Товщина шару срібла була 2,0 мкм, що становило 100% товщини шару срібла, що був нанесений спочатку. Ручку знову зібрали і встановили на ті ж двері адміністративного будинку, після цього ручка простояла 4 місяці, поки на поверхні руків'я не з'явився нітрид титану, площа якого становила ~16% всієї площі поверхні руків'я, потім ручку вдруге зняли з дверей, розібрали і відремонтували її. Дослідження поверхні руків'я, вкритого сріблом, після трьох і чотирьох місяців експлуатації ручки показали, що на його поверхні утворювалась плівка з оксидів і солей, які в свою чергу утворюють іони срібла, що зумовлюють його бактерицидну дію. Для перевірки антимікробної дії з поверхні ручки зіскоблили 0,15 мг оксидів і солей і занурили їх у 1,5 літрову колбу з одним літром водопровідної води, яка була спочатку простерилізована автоклавуванням, а потім заражена тест-організмом Echerichia coli з концентрацією -107 осіб/л. Після занурення 0,15 мг оксидів і солей срібла в заражену воду через 1,5 хвилини, 3 хвилини, 20 хвилин і 50 хвилин відбирали проби води на 1 мл і визна чали в них кількість мікроорганізмів засівом в тверде живильне середовище Ehgo. Характеристика антимікробної дії зіскоблених з руків'я оксидів і солей по відношенню до санітарно-показникового мікроорганізму Echerichia coli наведено в таблиці, де "+" - наявність росту, а "0" - відсутність росту при засіві проби, тобто мікроорганізми загинули. Аналогічним чином випробували антимікробну дію інших кількостей зіскоблених з руків'я оксидів і солей - 0,04 мг; 0,30 мг; 0,75 мг. З наведених даних випливає, що знезараження води іонами срібла досягається при концентрації оксидів і солей, починаючи з 0,15 мг/л, але для цього потрібно 50 хвилин часу. Швидке знезараження води - за 1,5-3 хвилини - забезпечується при концентрації оксидів і солей у кількості 0,300,75 мг/л. Така концентрація солей і оксидів на поверхні руків'я у перерахунку на 1 мл води забезпечується на площі 3500-4500 мм2, що становить 7090% площі поверхні руків'я, яка охоплюється долонею руки в процесі експлуатації ручки дверей. Ці експерименти опосередковано підтверджують максимально дозволений процент стирання верхнього шару срібла, який становить 30% всієї поверхні руків'я, при якому забезпечується бактерицидний ефект. Таким чином, конструкція ручки для дверей, яка заявляється, і спосіб її ремонту порівняно з прототипом, що взято за базовий об'єкт, дозволяє надати ручці бактерицидних властивостей під час тривалої експлуатації, а також естетичного вигляду. Джерела інформації 1. Авторское свидетельство СССР № 69560, класс 68А, 6903, 1946 г. 2. Авторское свидетельство СССР № 1675533, МКИ Е05В5/02, 91 г. 3. Кульский А.А. Серебряная вода. – К.: Наукова думка, 1987. - С. 11. Таблиця 1 № п/п Час дії, Хвилин 1 Концентрація оксидів і солей срібла у воді, мг/л 0,04 0,15 0,30 0,75 2 3 4 5 6 1 1,5 + + + 0 2 3,0 + 0 0 0 3 20,0 + 0 0 0 4 50,0 + 0 0 0 3 34106 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
