Грунтовка пф – 0119

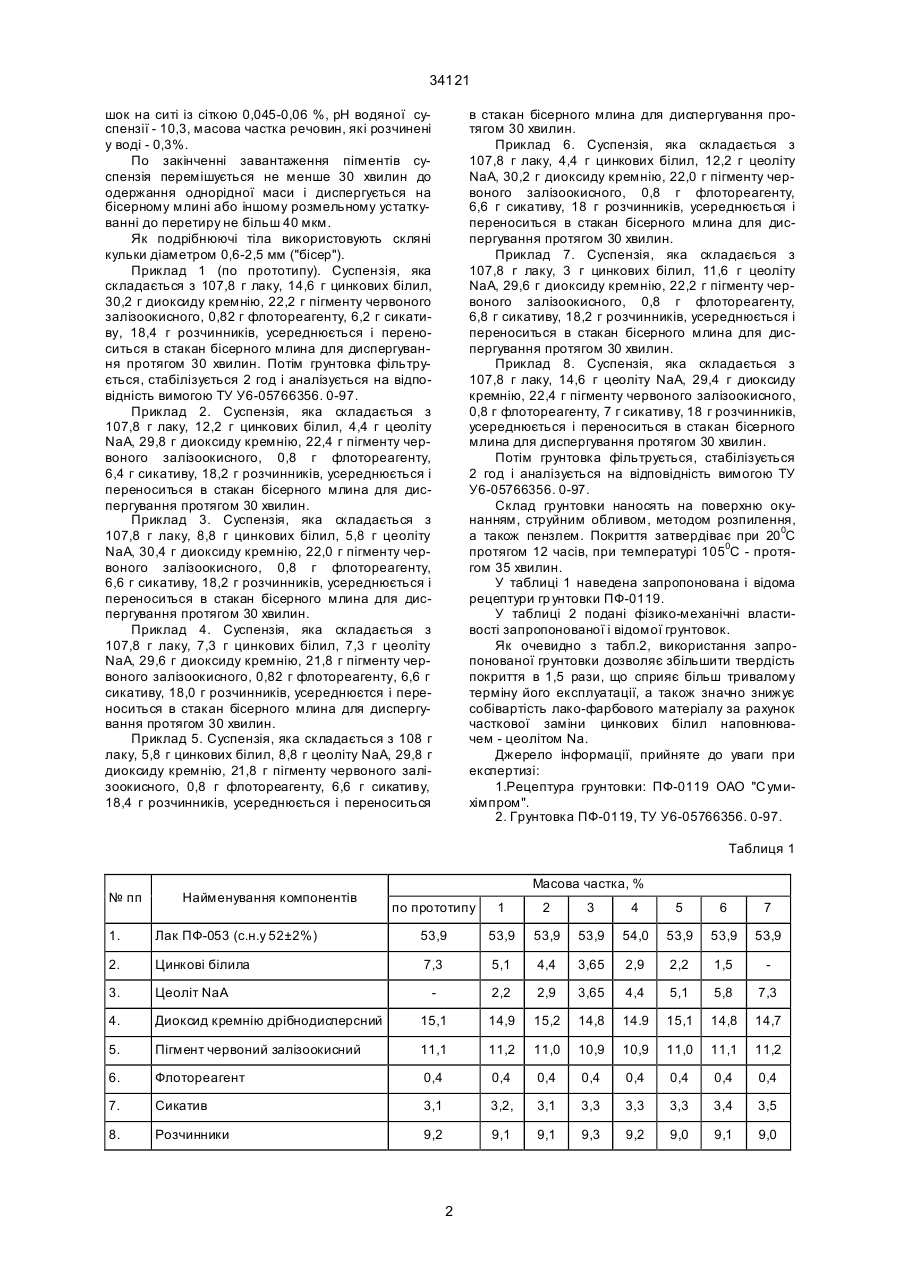

Грунтовка, яка включає алкідний лак, цинкові білила, пігмент червоний залізоокисний, дрібно 34121 шок на ситі із сіткою 0,045-0,06 %, рН водяної суспензії - 10,3, масова частка речовин, які розчинені у воді - 0,3%. По закінченні завантаження пігментів суспензія перемішується не менше 30 хвилин до одержання однорідної маси і диспергується на бісерному млині або іншому розмельному устаткуванні до перетиру не більш 40 мкм. Як подрібнюючі тіла використовують скляні кульки діаметром 0,6-2,5 мм ("бісер"). Приклад 1 (по прототипу). Суспензія, яка складається з 107,8 г лаку, 14,6 г цинкових білил, 30,2 г диоксиду кремнію, 22,2 г пігменту червоного залізоокисного, 0,82 г флотореагенту, 6,2 г сикативу, 18,4 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Потім грунтовка фільтрується, стабілізується 2 год і аналізується на відповідність вимогою ТУ У6-05766356. 0-97. Приклад 2. Суспензія, яка складається з 107,8 г лаку, 12,2 г цинкових білил, 4,4 г цеоліту NаА, 29,8 г диоксиду кремнію, 22,4 г пігменту червоного залізоокисного, 0,8 г флотореагенту, 6,4 г сикативу, 18,2 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Приклад 3. Суспензія, яка складається з 107,8 г лаку, 8,8 г цинкових білил, 5,8 г цеоліту NаА, 30,4 г диоксиду кремнію, 22,0 г пігменту червоного залізоокисного, 0,8 г флотореагенту, 6,6 г сикативу, 18,2 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Приклад 4. Суспензія, яка складається з 107,8 г лаку, 7,3 г цинкових білил, 7,3 г цеоліту NаА, 29,6 г диоксиду кремнію, 21,8 г пігменту червоного залізоокисного, 0,82 г флотореагенту, 6,6 г сикативу, 18,0 г розчинників, усереднюєтся і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Приклад 5. Суспензія, яка складається з 108 г лаку, 5,8 г цинкових білил, 8,8 г цеоліту NаА, 29,8 г диоксиду кремнію, 21,8 г пігменту червоного залізоокисного, 0,8 г флотореагенту, 6,6 г сикативу, 18,4 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Приклад 6. Суспензія, яка складається з 107,8 г лаку, 4,4 г цинкових білил, 12,2 г цеоліту NаА, 30,2 г диоксиду кремнію, 22,0 г пігменту червоного залізоокисного, 0,8 г флотореагенту, 6,6 г сикативу, 18 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Приклад 7. Суспензія, яка складаєгься з 107,8 г лаку, 3 г цинкових білил, 11,6 г цеоліту NаА, 29,6 г диоксиду кремнію, 22,2 г пігменту червоного залізоокисного, 0,8 г флотореагенту, 6,8 г сикативу, 18,2 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Приклад 8. Суспензія, яка складається з 107,8 г лаку, 14,6 г цеоліту NаА, 29,4 г диоксиду кремнію, 22,4 г пігменту червоного залізоокисного, 0,8 г флотореагенту, 7 г сикативу, 18 г розчинників, усереднюється і переноситься в стакан бісерного млина для диспергування протягом 30 хвилин. Потім грунтовка фільтрується, стабілізується 2 год і аналізується на відповідність вимогою ТУ У6-05766356. 0-97. Склад грунтовки наносять на поверхню окунанням, струйним обливом, методом розпилення, а також пензлем. Покриття затвердіває при 200С протягом 12 часів, при температурі 1050С - протягом 35 хвилин. У таблиці 1 наведена запропонована і відома рецептури гр унтовки ПФ-0119. У таблиці 2 подані фізико-механічні властивості запропонованої і відомої грунтовок. Як очевидно з табл.2, використання запропонованої грунтовки дозволяє збільшити твердість покриття в 1,5 рази, що сприяє більш тривалому терміну його експлуатації, а також значно знижує собівартість лако-фарбового матеріалу за рахунок часткової заміни цинкових білил наповнювачем - цеолітом Nа. Джерело інформації, прийняте до уваги при експертизі: 1.Рецептура грунтовки: ПФ-0119 ОАО "С умихімпром". 2. Грунтовка ПФ-0119, ТУ У6-05766356. 0-97. Таблиця 1 № пп Найменування компонентів Масова частка, % по прототипу 1 2 3 4 5 6 7 1. Лак ПФ-053 (с.н.у 52±2%) 53,9 53,9 53,9 53,9 54,0 53,9 53,9 53,9 2. Цинкові білила 7,3 5,1 4,4 3,65 2,9 2,2 1,5 3. Цеоліт NаА 2,2 2,9 3,65 4,4 5,1 5,8 7,3 4. Диоксид кремнію дрібнодисперсний 15,1 14,9 15,2 14,8 14.9 15,1 14,8 14,7 5. Пігмент червоний залізоокиcний 11,1 11,2 11,0 10,9 10,9 11,0 11,1 11,2 6. Флотореагент 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 7. Сикатив 3,1 3,2, 3,1 3,3 3,3 3,3 3,4 3,5 8. Розчинники 9,2 9,1 9,1 9,3 9,2 9,0 9,1 9,0 2 34121 Таблиця 2 Основні фізико-механічні властивості грунтовки Найменування показника й одиниця виміру 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. Склад ґрунтовки По прототипу 30 40 50 60 70 80 100 Червоно- кориКолір плівки грунтовки Відпов. Відпов. Відпов. Відпов. Відпов. Відпов. Відпов. чневий Зовнішній вигляд плі- Рівна, однорідВідпов. Відпов. Відпов. Відпов. Відпов. Відпов. Відпов. вки грунтовки на Умовна в'язкість грунтовки при температурі 60-120 80 80 85 120 160 190 195 (120 ± 0,50С) по віскозиметру ВЗ-246, із Масова частка неліту57-68 65 65 65 62 63 64 65 чих речовин, % Ступінь перетиру, мкм 40 34 34 34 34 34 34 34 Час висихання грунтовки до ступеня 3 при температурі: (105 ±5)°С, хв, 35 35 35 35 35 35 35 35 (20±2)°С, г 12 12 12 12 12 12 12 12 Твердість плівки по маятниковому прила0,15 0,20 0,20 0,25 0,25 0,25 0,25 0,25 ду типу ТМЛ (маятник А), умов.од. Міцність плівки при 40 45 50 50 50 50 50 50 ударі на приладі типу У-1, см Адгезія плівки, бали 1 1 1 1 1 1 1 1 Стійкість плівки до статичного впливу 3%-ого розчину хло48 96 96 96 96 96 96 96 ристого натрію при температурі (20±2)0С, r Стійкість плівки до статичного впливу 144 300 350 350 350 350 320 300 води при температурі 0 (20±2) С, r Стійкість плівки до статичного впливу 240 300 300 450 450 450 450 450 індустріальної олії при температурі (20±2)0С, r Не повинно бути о тслоюСтійкість плівки до дії вання, зморщування плівки Відпов. Відпов. Відпов. Відпов. Відпов. Відпов. Відпов. нітроемалі нітроемалі, нанесеної на грунтовку 3 34121 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
