Грунтовка-модифікатор іржі

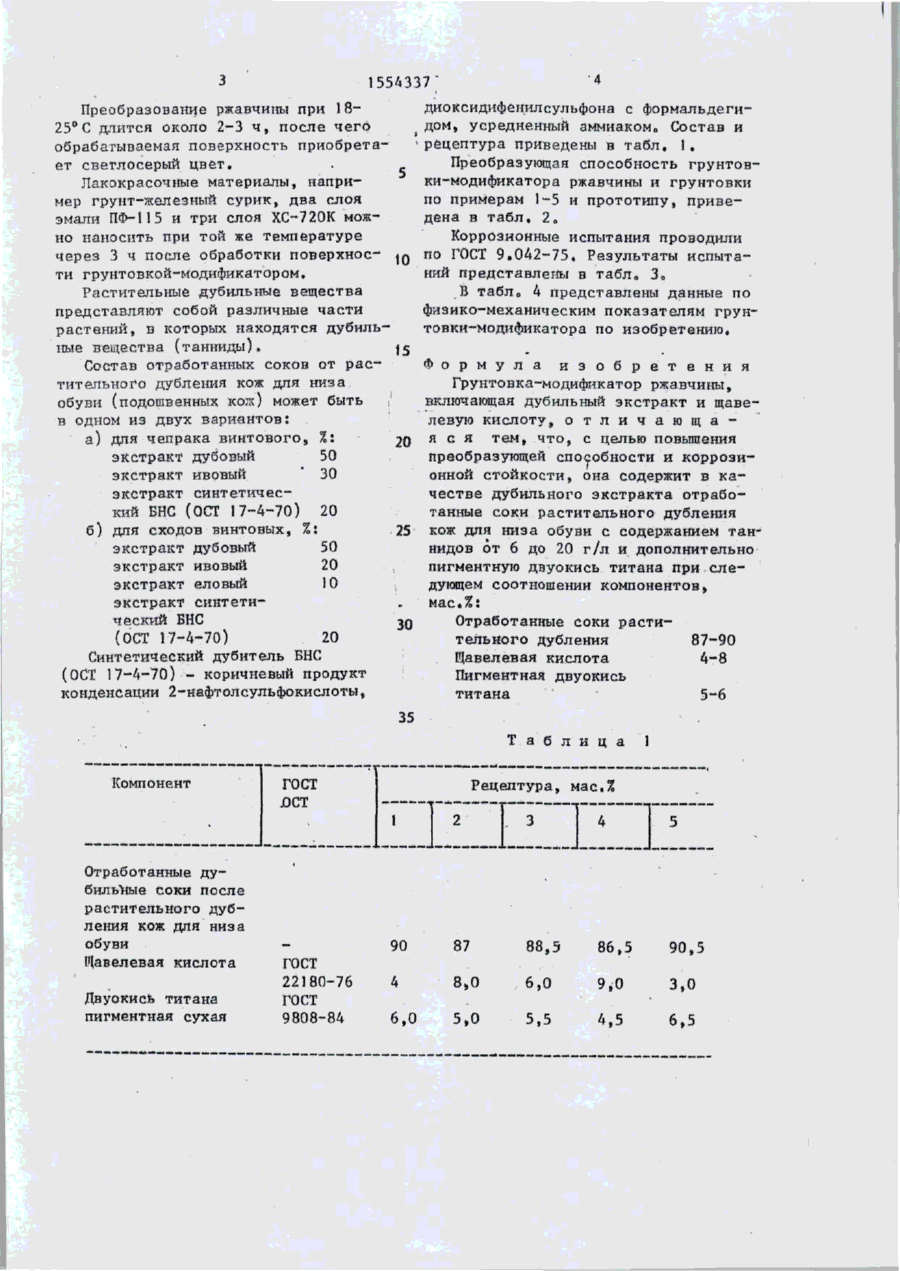

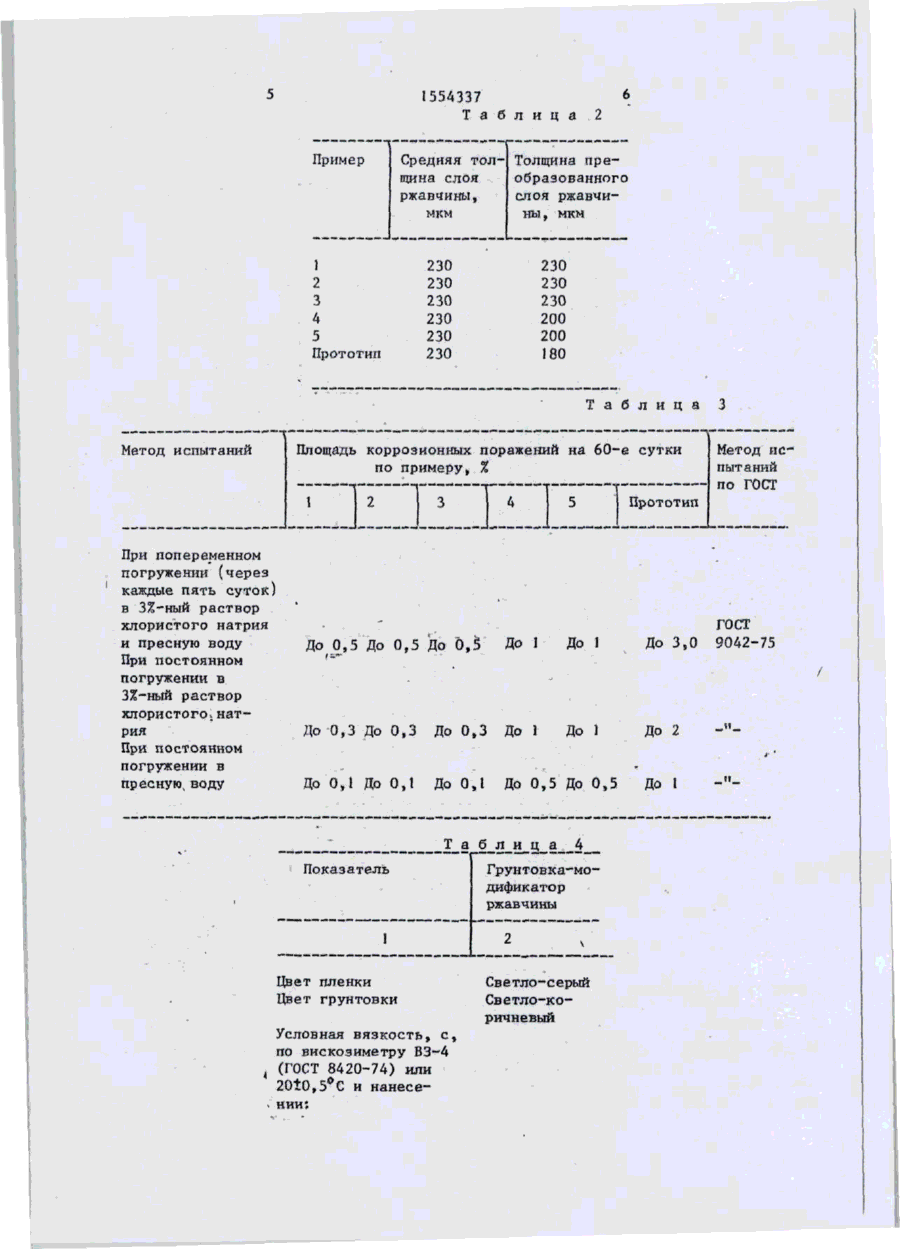

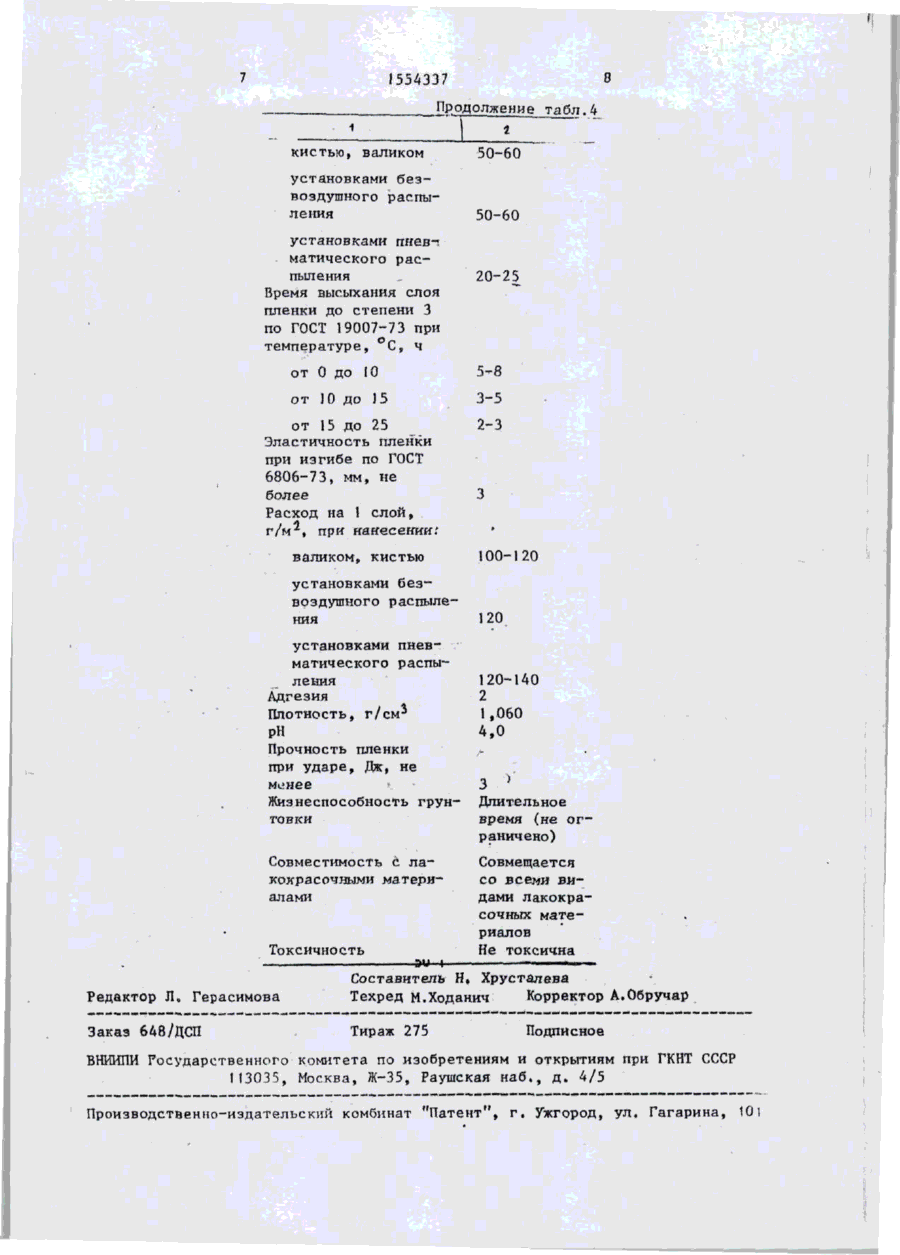

Изобретение относится к получению грунтовки-модификатора ржавчины, используемым в основном и ремонтном машиностроительном производстве для Изобретение относится к получению грунтовок-модификаторов ржавчины, используемых в основном и ремонтном машиностроительном производстве для подготовки ржавых металлических поверхностей под нанесение лакокрасочных покрытий. Грунтовка-модификатор преимущественно предназначена для преобразования ржавчины при постройке и ремонте судов типа река - море, работающих попеременно в соленой и пресной воде. Целью изобретения является повышение преобразующей способности и коррозионной стойкости. Способ приготовления грунтовкимодификатора ржавчины независимо от конкретного состава заключается в следующем. В эмалированный или стеклянный сосуд вносят расчетное количество 12-90 предварительно отфильтрованного и усредненного по содержанию таннидов отработанного дубильного сока после растительного дубления подошвенных кож, а затем при перемещении до полного растворения вводят щавелевую кислоту, после чего также при перемешивании вводят пигментную сухую двуокись титана. Грунтовка-модификатор ржавчины готова к употреблению,, Полученная^ таким образом грунтовка-модификатор ржавчины представляет собой жидкое вещество светло-коричневого цвета с рН ^ 4 , 0 ; вязкостью по вискозиметру ВЗ-4, равной 25-30 с 3 и плотностью около 1,060 г / с м . Грунтовку-модификатор наносят на ржавую поверхность пульверизатором, кистью или валикома Расход составляет 100-120 на I м поверхности в з а висимости от толщины слоя ржавчины. •Чї 'г- \ ! - . • • ' • подготовки ржавых металлических поверхностей. Грунтовка-модификатор преимущественно предназначена для преобразования ржавчины при постройке и ремонте судов типа река - море, работающих попеременно в соленой и пресной водах. Изобретение позволяет повысить преобразующую способность и коррозионную стойкость за счет сов местного использования в грунтовкепреобразователе, мас.%; отработанных соков растительного дубления кож для низа обуви с содержанием таннидов от 6 до 20 г/л от 87 до 90; щавелевой кислоты от 4 до 8 и пигментной двуокиси титана от 5 до 6 4 табл. 1554337; 4 диоксидифенилсульфона с формальдегиПреобразование ржавчины при 18дом, усредненный аммиаком,, Состав и 25°С длится около 2-3 ч , после чего ( рецептура приведены в табл, 1, обрабатываемая поверхность приобретает светлосерый цвет. Преобразующая способность грунтовЛакокрасочные материалы, наприки-модификатора ржавчины и грунтовки мер грунт-железный сурик, два слоя по примерам 1-5 и прототипу, привеэмали ПФ-115 и три слоя ХС-72ОК мождена в табл, 2„ но наносить при той же температуре Коррозионные испытания проводили через 3 ч после обработки поверхнос- 10 по ГОСТ 9,042-75. Результаты испытати грунтовкой-модификатором. ний представлены в табл, 3 0 Растительные дубильные вещества В табл 0 4 представлены данные по представляют собой различные части физико-механическим показателям грунрастений, в которых находятся дубильтовки-модификатора по изобретению. ные вещества (танниды). Состав отработанных соков от растительного дубления кож для низа обуви (подошвенных кож) может быть в одном из двух вариантов: а) для чепрака винтового, %: экстракт дубовый 50 экстракт ивовый 30 экстракт синтетический БНС (ОСТ 17-4-70) 20 б) для сходов винтовых, %: экстракт дубовый 50 экстракт ивовый 20 экстракт еловый 10 экстракт синтетический вне (ОСТ 17-4-70) 20 Синтетический дубитель БНС (ОСТ 17-4-70) - коричневый продукт конденсации 2-нафтолсульфокислоты, 15 Ф о р м у л а и з о б р е т е н и я Грунтовка-модификатор ржавчины, включающая дубильный экстракт и щавелевую кислоту, о т л и ч а ю щ а тем, что, с целью повышения 20 я с я преобразующей способности и коррозионной стойкости, она содержит в качестве дубильного экстракта отработанные соки растительного дубления 25 кож для низа обуви с содержанием таннидов от 6 до 20 г/л и дополнительно пигментную двуокись титана при следующем соотношении компонентов, мас.%: Отработанные соки расти30 тельного дублення 87-90 Щавелевая кислота 4-8 Пигментная двуокись титана 5-6 35 Т а б л и ц а Компонент Рецептура, мас.% ГОСТ лет 1 2 3 4 90 87 88,5 86,5 90,5 22J80-76 ГОСТ 9808-84 4 8,0 6,0 9,0 3,0 6,0 5,0 5,5 4,5 6,5 • Отработанные дубиль^ные соки после растительного дубления кож для низа обуви Щавелевая кислота Двуокись титана пигментная сухая 1 гост 5 1554337 Т а б л и ц а Пример 2 Средняя тол- Толщина прещина слоя образованного ржанчины, слоя ржавчины, мкм мкм I 230 230 230 230 230 230 2 3 4 5 [Ірототип 230 230 230 200 200 180 Т а б л и ц а Площадь коррозионных поражений на 60-е сутки по примеру, X Метод испытаний \ При попеременном погружении (через каждые пять суток) в 3%-ный раствор хлористого натрия и пресную воду При постоянном погружении в 3%-ный раствор хлористого., натрия При постоянном погружении в пресную^ воду До 0,5 До 0,5 До 0,5 До 1 До I До 3,0 До 0,3 До 0,3 До 0,3 До 1 До 1 До 2 До 0,1 До 0,1 До 0,1 До 0,5 До 0,5 Показатель 1 Цвет пленки Цвет грунтовки Условная вязкость, с , по вискозиметру ВЗ-4 (ГОСТ 8420-74) или 20t0,5°C и нанесе- НИИЇ Метод испытаний по ГОСТ Прототип Т а б л и ц а 4 3 4 Гр ун товка-модификатор ржавчины 2 Светло-серый Светло-коричневый До 1 ГОСТ 9042-75 І554337 Продолжение кистью, валиком 50-60 установками безвоздушного распыления 50-60 1 установками пневмагического распыления Время высыхания слоя пленки до степени 3 по ГОСТ 19007-73 при 20-25 температуре, °С, ч от 0 до 10 от 10 до 15 от 15 до 25 Эластичность пленки при изгибе по ГОСТ 6806-73, мм, не более Расход на 1 слой, при нанесении: валиком, кистью установками безвоздушного распыления установками пневматического распыления Адгезия Плотность, г/см* РН Прочность пленки при ударе, Дж, не ML1 нее 5-8 3-5 2-3 3 100-120 120 120-140 2 1,060 4,0 3 J Жизнеспособность грунтонки Длительное время (не ограничено) Совместимость с лакокрасочными материалами Совмещается со всеми видами лакокрасочных материалов Не токсична Токсичность Редактор Л о Герасимова Составитель Н, Хрусталева Техред М.Ходанич Корректор А.Обручар Заказ 648/ДСП Тираж 275 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР !13035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10!
