Гвинт сажко

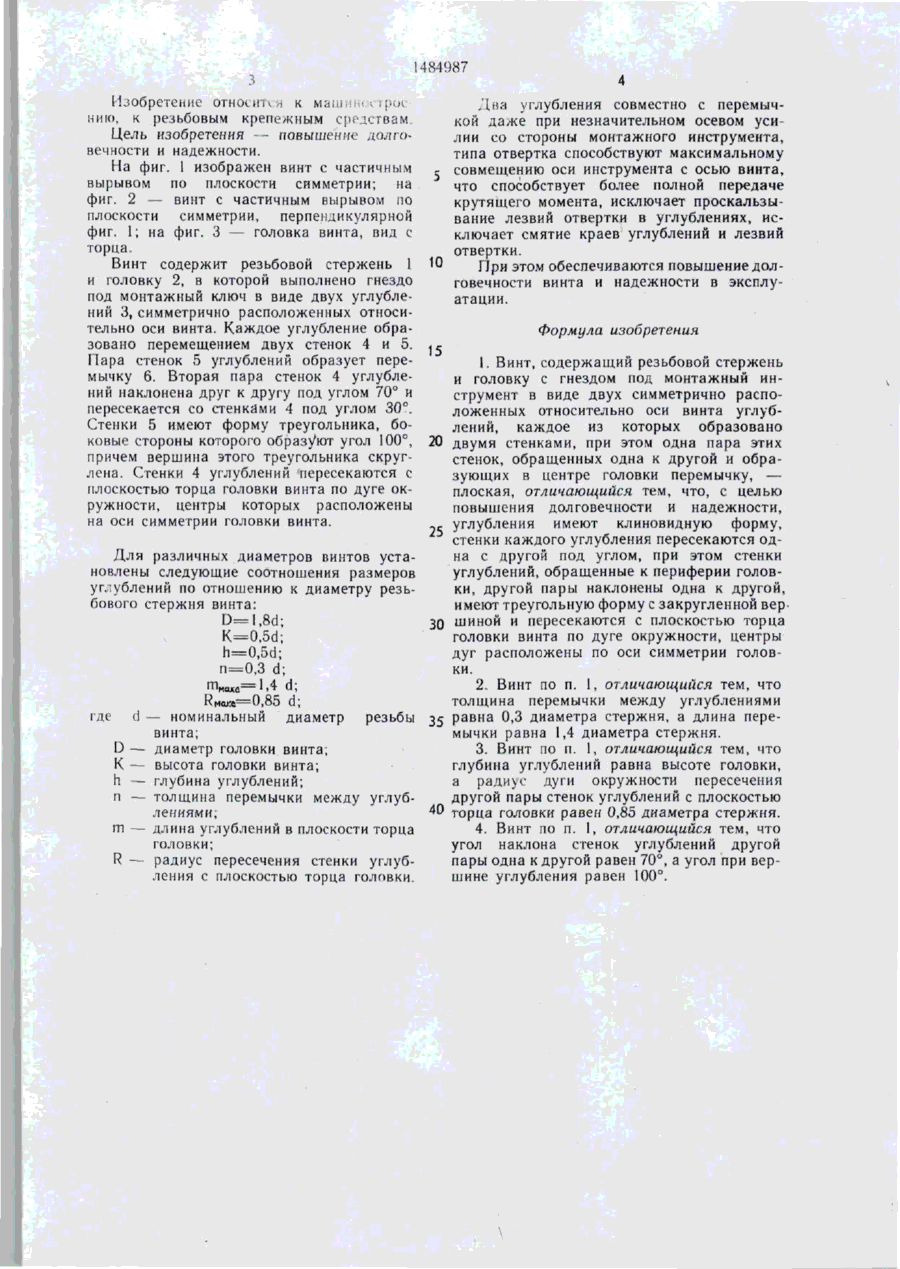

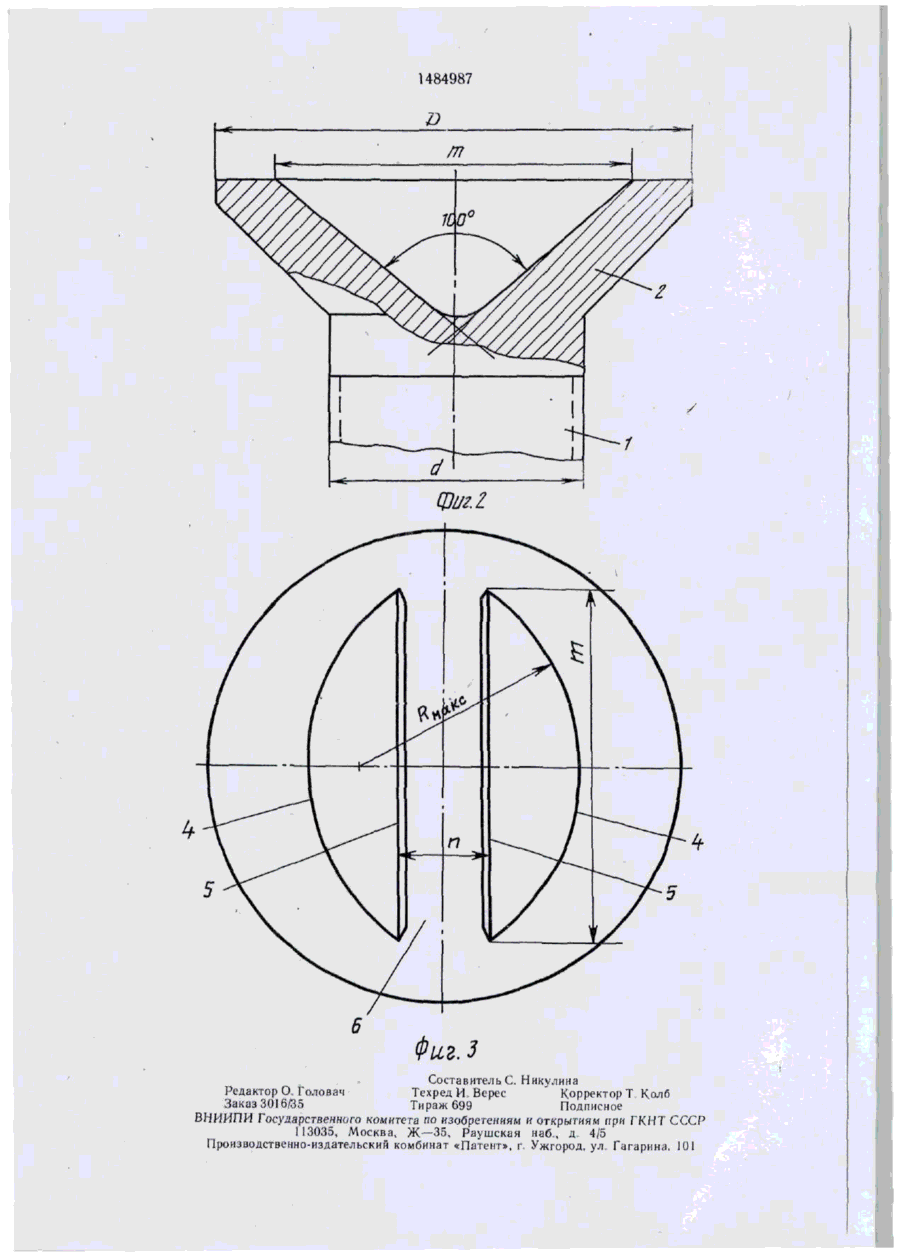

Изобретение относится к машиностроению, в частности к резьбовым крепежным средствам. Цель изобретения — повышение долговечности и надежности. Винт содер жит резьбовой стержень 1 и головку 2. В головке выполнены два углубления 3, симметричные относительно оси винта и друг другу. Каждое углубление образовано перемещением стенок 4 и 5. Стенки 5 имеют форму треугольника. Стенки 1 наклонены под углом 70° друг к другу и пересекаются со стенками 5 под углом 30°. Стенки 4 углублений пересекаются с плоскостью торца головки по дуге окружности. Углубления обеспечивают соосное совмещение отвертки с винтом при незначительном осевом усилии, при этом исключается проскальзывание отвертки и смятие кромок углублений. 3 з.п. ф-лы, 3 ил. оо СО ОО \ Озиг.1 ТФ-К I 1484987 Изобретение отноит я к маши ж строе Дна углубления совместно с перемычнию, к резьбовым крепежным средствам кой даже при незначительном осевом усиЦель изобретения - - повышение долголии со стороны монтажного инструмента, вечности и надежности. типа отвертка способствуют максимальному На фиг. 1 изображен винт с частичным совмещению оси инструмента с осью винта, вырывом по плоскости симметрии; на что способствует более полной передаче фиг. 2 - - винт с частичным вырывом по крутящего момента, исключает проскальзыплоскости симметрии, перпендикулярной вание лезвий отвертки в углублениях, исфиг. 1; на фиг. 3 -- головка винта, вид с ключает смятие краев углублений и лезвий торца. отвертки. Винт содержит резьбовой стержень 1 10 При этом обеспечиваются повышение доли головку 2, в которой выполнено гнездо говечности винта и надежности в эксплупод монтажный ключ в виде двух углублеатации. ний 3, симметрично расположенных относительно оси винта. Каждое углубление обраФормула изобретения зовано перемещением двух стенок 4 и 5. Пара стенок 5 углублений образует пере- 15 1. Винт, содержащий резьбовой стержень мычку 6. Вторая пара стенок 4 углублеи головку с гнездом под монтажный инний наклонена друг к другу под углом 70° и струмент в виде двух симметрично распопересекается со стенками 4 под углом 30°. ложенных относительно оси винта углубСтенки 5 имеют форму треугольника, болений, каждое из которых образовано ковые стороны которого образуют угол 100°, 20 двумя стенками, при этом одна пара этих стенок, обращенных одна к другой и обрапричем вершина этого треугольника скругзующих в центре головки перемычку, — лена. Стенки 4 углублений пересекаются с плоская, отличающийся тем, что, с целью плоскостью торца головки винта по дуге окповышения долговечности и надежности, ружности, центры которых расположены углубления имеют клиновидную форму, на оси симметрии головки винта. 25 стенки каждого углубления пересекаются одна с другой под углом, при этом стенки Для различных диаметров винтов устауглублений, обращенные к периферии головновлены следующие соотношения размеров ки, другой пары наклонены одна к другой, углублений по отношению к диаметру резьимеют треугольную форму с закругленной вер. бового стержня винта: 30 шиной и пересекаются с плоскостью торца D=l,8d; головки винта по дуге окружности, центры K=0,5d; дуг расположены по оси симметрии головh=0,5d; ки. n=0,3 d; n w = l , 4 d; 2. Винт по п. 1, отличающийся тем, что толщина перемычки между углублениями R M ( r a =0,85 d; а в н а 0,3 диаметра стержня, а длина перегде d — номинальный диаметр резьбы 35 Р мычки равна 1,4 диаметра стержня. винта; D — диаметр головки винта, 3. Винт по п. 1, отличающийся тем, что К — высота головки винта; глубина углублений равна высоте головки, h -- глубина углублений; а радикс дуги окружности пересечения п -- толщина перемычки между углубдругой пары стенок углублений с плоскостью лениями, торца головки равен 0,85 диаметра стержня. m — длина углублений в плоскости торца 4. Винт по п. 1, отличающийся тем, что головки; угол наклона стенок углублений другой пары одна к другой равен 70°, а угол при верR — радиус пересечения стенки углубшине углубления равен 100°. ления с плоскостью торца головки Щигі Фиг. 3 Составитель С. Никулина РедакторО. Головач Техред И Верес Корректор? Колб Заказ 3016/35 Тираж 699 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул Гагарина, 101
