F16B 23/00 — Головки болтів або гвинтів особливої ​​форми, пристосовані для обертання інструментом

Номер патенту: 106017

Опубліковано: 10.07.2014

Автори: Панфілов Андрій Іванович, Просницький Володимир Григорович

МПК: F04D 29/30, B23K 9/04, F04D 29/28 ...

Мітки: радіального, кріплення, вентилятора, футерівки, лопатки, вузол

Формула / Реферат:

Вузол кріплення футерівки до лопатки радіального вентилятора, що містить лопатку і, складену з підкладки з нанесеним на її поверхню зносостійким наплавним матеріалом, основну футерівку з крізними отворами під кріпильні елементи у вигляді опорної втулки і стрижня з головкою на одному кінці і нарізкою на іншому для нагвинчування гайки, який відрізняється тим, що він забезпечений додатковою футерівкою, що складається із зносостійкого наплавного...

Номер патенту: 88248

Опубліковано: 11.03.2014

Автори: Просницький Володимир Григорович, Панфілов Андрій Іванович

МПК: F04D 29/38, F04D 29/30, F04D 29/28 ...

Мітки: футерівки, вентилятора, кріплення, вузол, радіального, лопатки

Формула / Реферат:

Вузол кріплення футерівки до лопатки радіального вентилятора, що містить лопатку і, складену з підкладки з нанесеним на її поверхню зносостійким наплавним матеріалом, основну футерівку з крізними отворами під кріпильні елементи у вигляді опорної втулки і стрижня з головкою на одному кінці і нарізкою на іншому для нагвинчування гайки, який відрізняється тим, що він забезпечений додатковою футерівкою, що складається із зносостійкого наплавного...

Номер патенту: 97230

Опубліковано: 25.01.2012

Автори: Нойбер Андреас, Ленц Херберт, Штромаєр Томас

МПК: G21C 19/00, F16B 39/02, F16B 23/00 ...

Мітки: активної, зони, вузол, встановлення, спосіб, кріплення, гвинтів, обшивки, реактора, заміни

Формула / Реферат:

1. Вузол для встановлення та/або заміни гвинтів (20) обшивки активної зони реактора для монтажу листів (5) обшивки активної зони реактора, який містить принаймні один гвинт (20) і принаймні одну фіксуючу шайбу (40), який відрізняється тим, що гвинт (20) має головку (24) з принаймні одним приформованим елементом (28), який принаймні частково по периметру оточує головку (24) гвинта, а у фіксуючій шайбі (40) виконана принаймні одна внутрішня...

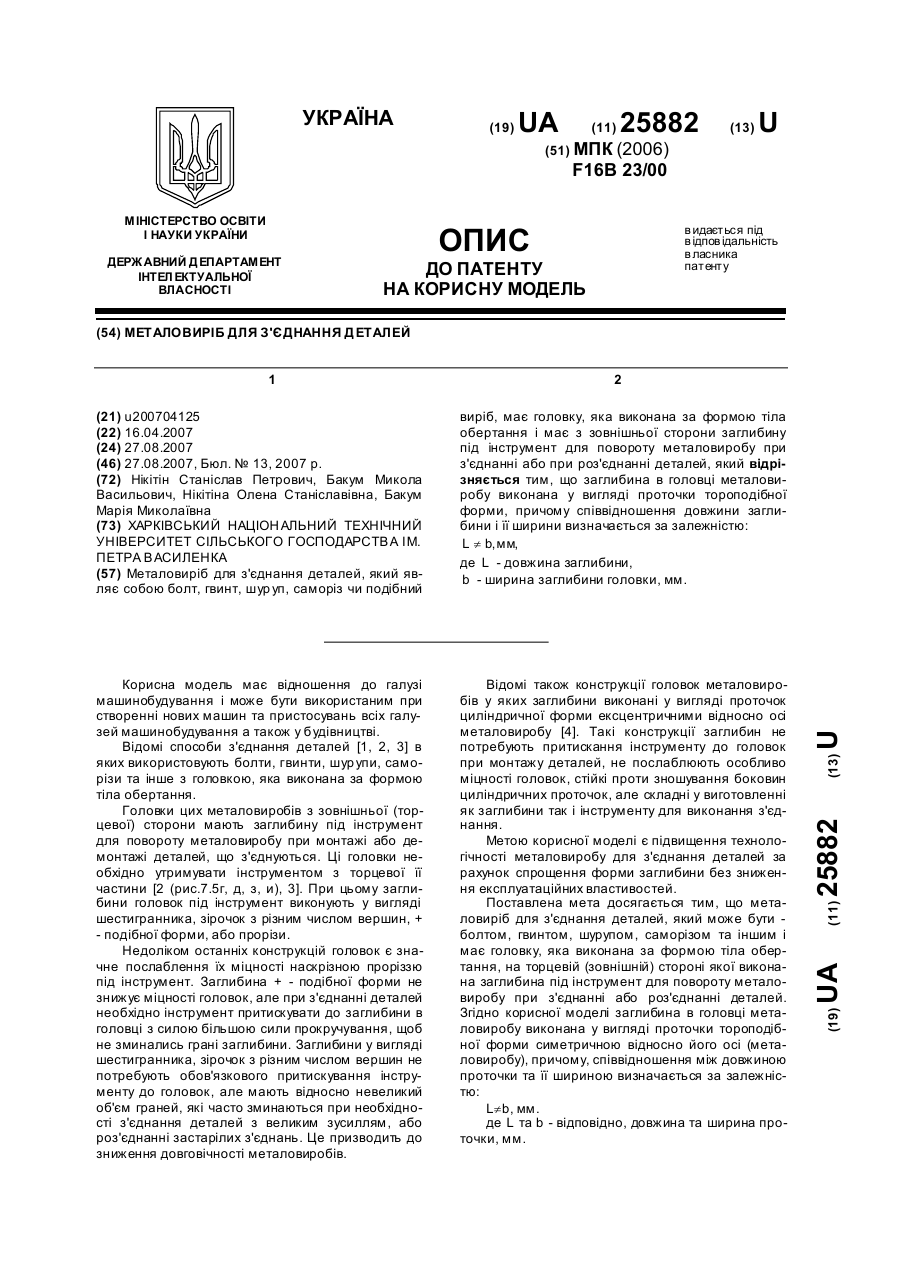

Номер патенту: 25882

Опубліковано: 27.08.2007

Автори: Бакум Марія Миколаївна, Нікітіна Олена Станіславівна, Бакум Микола Васильович, Нікітін Станіслав Петрович

МПК: F16B 23/00

Мітки: з'єднання, деталей, металовиріб

Формула / Реферат:

Металовиріб для з'єднання деталей, який являє собою болт, гвинт, шуруп, саморіз чи подібний виріб, має головку, яка виконана за формою тіла обертання і має з зовнішньої сторони заглибину під інструмент для повороту металовиробу при з'єднанні або при роз'єднанні деталей, який відрізняється тим, що заглибина в головці металовиробу виконана у вигляді проточки тороподібної форми, причому співвідношення довжини заглибини і її ширини визначається...

Номер патенту: 16947

Опубліковано: 15.09.2006

Автори: Сурин Віталій Миколайович, Свинаренко Микола Михайлович, Хромушин Борис Володимирович, Зайка Володимир Якович, Бойко Володимир Семенович, Сирота Володимир Ілліч, Смик Ігор Семенович, Артюхов Микола Миколайович, Райхель Володимир Вікторович, Рогов Леонід Миколайович

МПК: F16B 23/00

Мітки: вузол, основі, футерувальної, виробу, корпуса, кріплення, плити

Формула / Реферат:

1. Вузол кріплення корпуса футерувальної плити до основи виробу, що містить металевий корпус із залитим некролітом, що містить нарізне з’єднання у вигляді болта з гайкою, з'єднаних з основою виробу, який відрізняється тим, що металевий корпус плити виконаний по периметру у формі квадрата зі зрізаними кутами під 45° градусів, причому корпус футерувальної плити на зрізах виконаний з виступними плоскими буртами, своєю площиною взаємодіючими...

Номер патенту: 6990

Опубліковано: 15.06.2005

Автори: Нікітін Станіслав Петрович, Бакум Микола Васильович, Нікітіна Олена Станіславівна

МПК: F16B 23/00, F16B 1/00

Мітки: з'єднання, деталей, спосіб, болтового

Формула / Реферат:

Спосіб болтового з'єднання деталей, що включає виконання крізних отворів під болт у деталях для з'єднання та посадочне гніздо у одній з деталей, в яке вставляють головку болта, який відрізняється тим, що посадочне гніздо у деталі виконують довільної форми, а головку болта по формі виконують подібною до форми посадочного гнізда у деталі, при цьому головку болта та посадочне гніздо деталі під головку болта виконують з ексцентриситетом...

Номер патенту: 67077

Опубліковано: 15.06.2004

Автор: Башилін Вадим В'ячеславович

МПК: F16B 23/00, F16B 35/04

Мітки: кріпильний, елемент

Формула / Реферат:

Кріпильний елемент, який складається із стрижня з різьбовою ділянкою і головки на протилежному кінці, який відрізняється тим, що головка стержня виконана у вигляді асиметрично-закріпленої на ньому планки з конусоподібними кінцівками.

Номер патенту: 52655

Опубліковано: 15.01.2003

Автор: Юнкерс Джон К.

МПК: F16B 37/08, F16B 23/00

Мітки: містить, гайка, пристрій, затягування

Формула / Реферат:

1. Гайка для болта або подібного пристрою, що включає корпус з нарізкою, яка входить у зачеплення з нарізкою болта, велику кількість гвинтів, виконаних з можливістю обертання у вказаному корпусі гайки, які мають один кінець, що впирається в об'єкт, та другий - протилежний кінець, яка відрізняється тим, що вказаний протилежний кінець кожного з вказаних гвинтів має зубчате колесо, виконане таким чином, що всі зубчаті колеса всіх гвинтів мають...

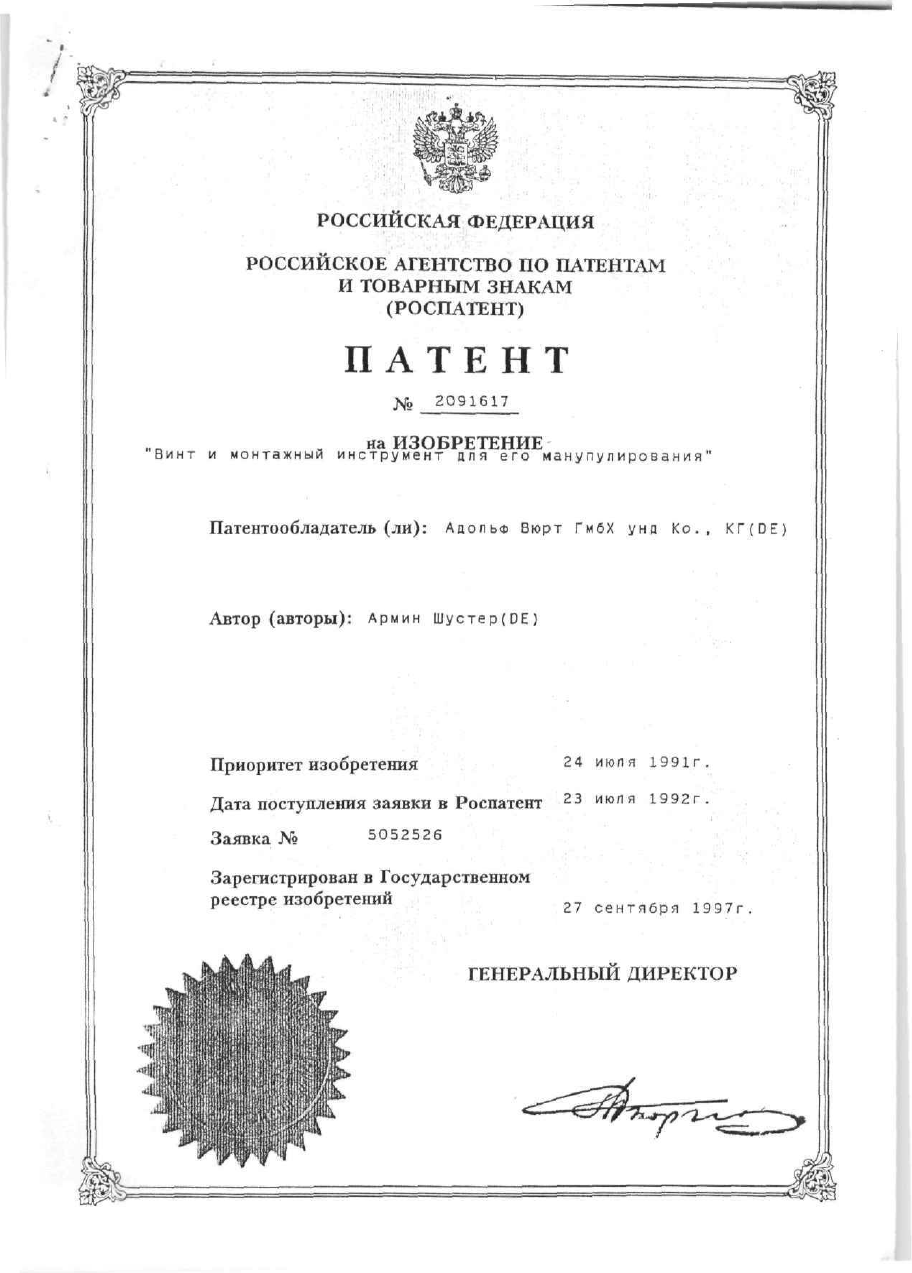

Номер патенту: 26558

Опубліковано: 11.10.1999

Автор: Шустер Армін

МПК: F16B 23/00, B25B 15/00

Мітки: інструмент, гвинт, маніпулювання, монтажний, ним

Формула / Реферат:

1. Винт, содержащий гнездо или головку соответственно с внутренними или наружными элементами зацепления под монтажный инструмент, выполненными в виде чередующихся продольных выступов и впадин, участки боковой наружной поверхности которых выполнены цилиндрическими, отличающийся тем, что участки цилиндрической поверхности выполнены на выступах и/или впадинах, а поверхность между ними выполнена конической.2. Винт по п.1, отличающийся тем,...

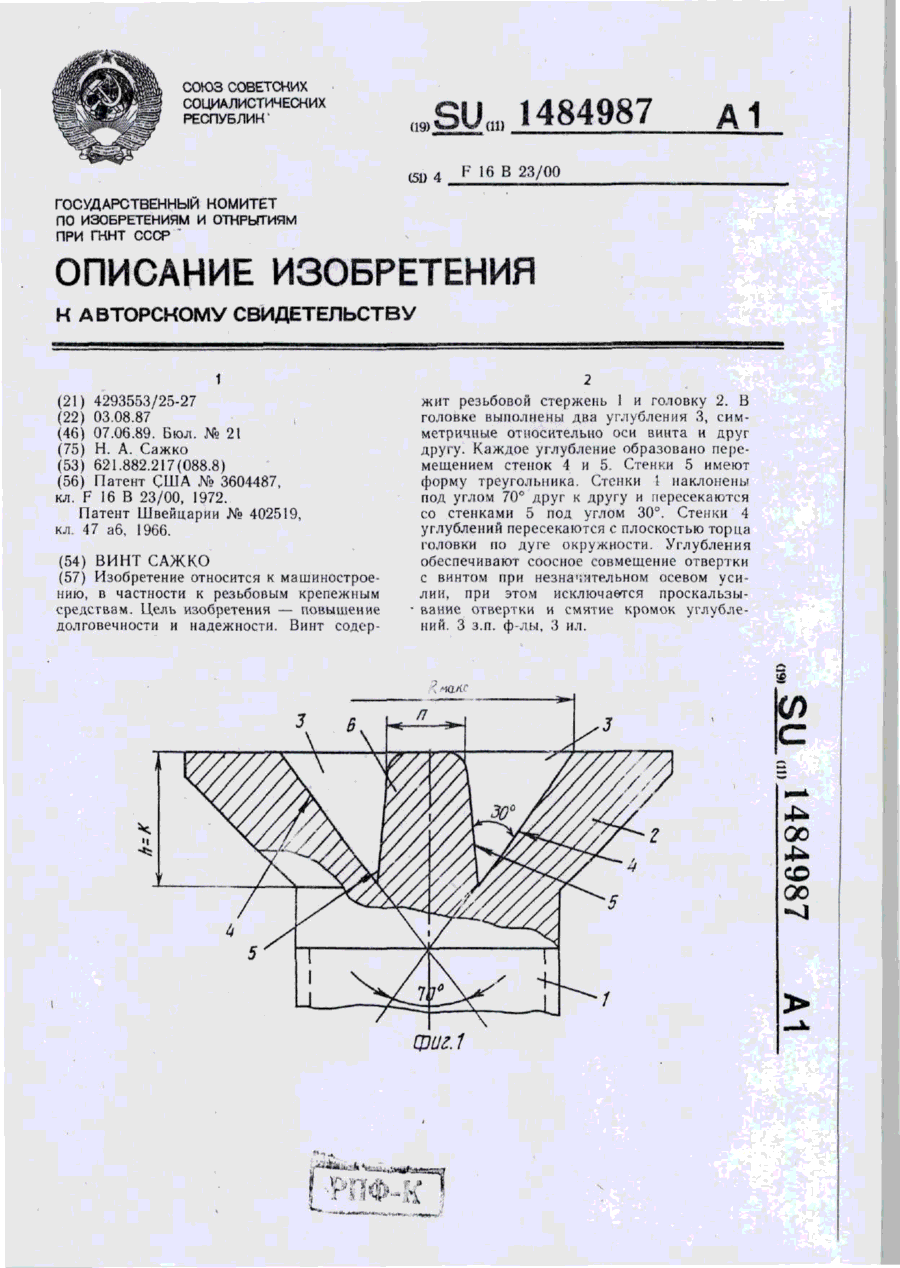

Номер патенту: 342

Опубліковано: 30.04.1993

Автор: Сажко Микола Андрійович

МПК: F16B 23/00

Мітки: гвинт, сажко

Текст:

...с гнездом под монтажный инний наклонена друг к другу под углом 70° и струмент в виде двух симметрично распопересекается со стенками 4 под углом 30°. ложенных относительно оси винта углубСтенки 5 имеют форму треугольника, болений, каждое из которых образовано ковые стороны которого образуют угол 100°, 20 двумя стенками, при этом одна пара этих стенок, обращенных одна к другой и обрапричем вершина этого треугольника скругзующих в центре...
