Кришка різьбова

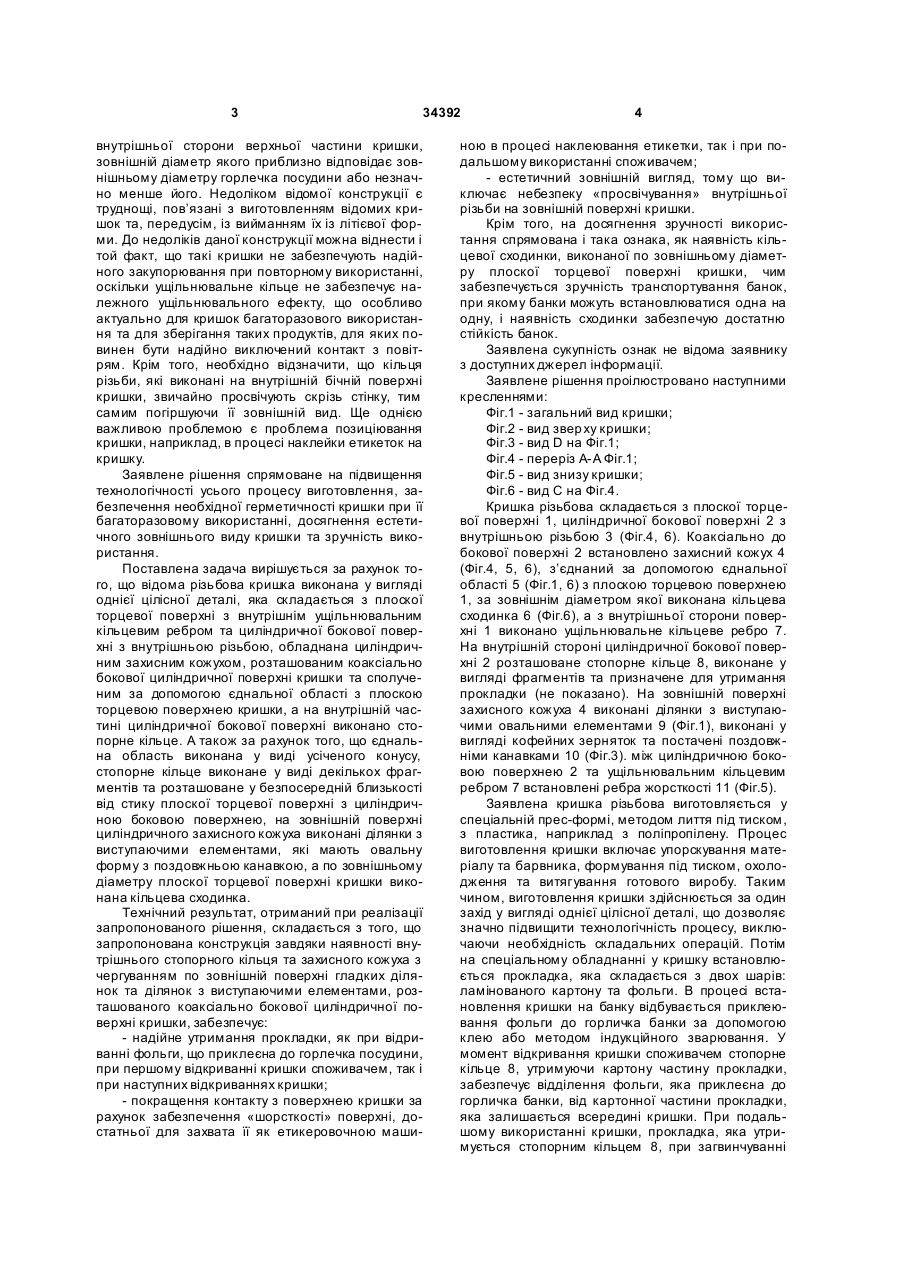

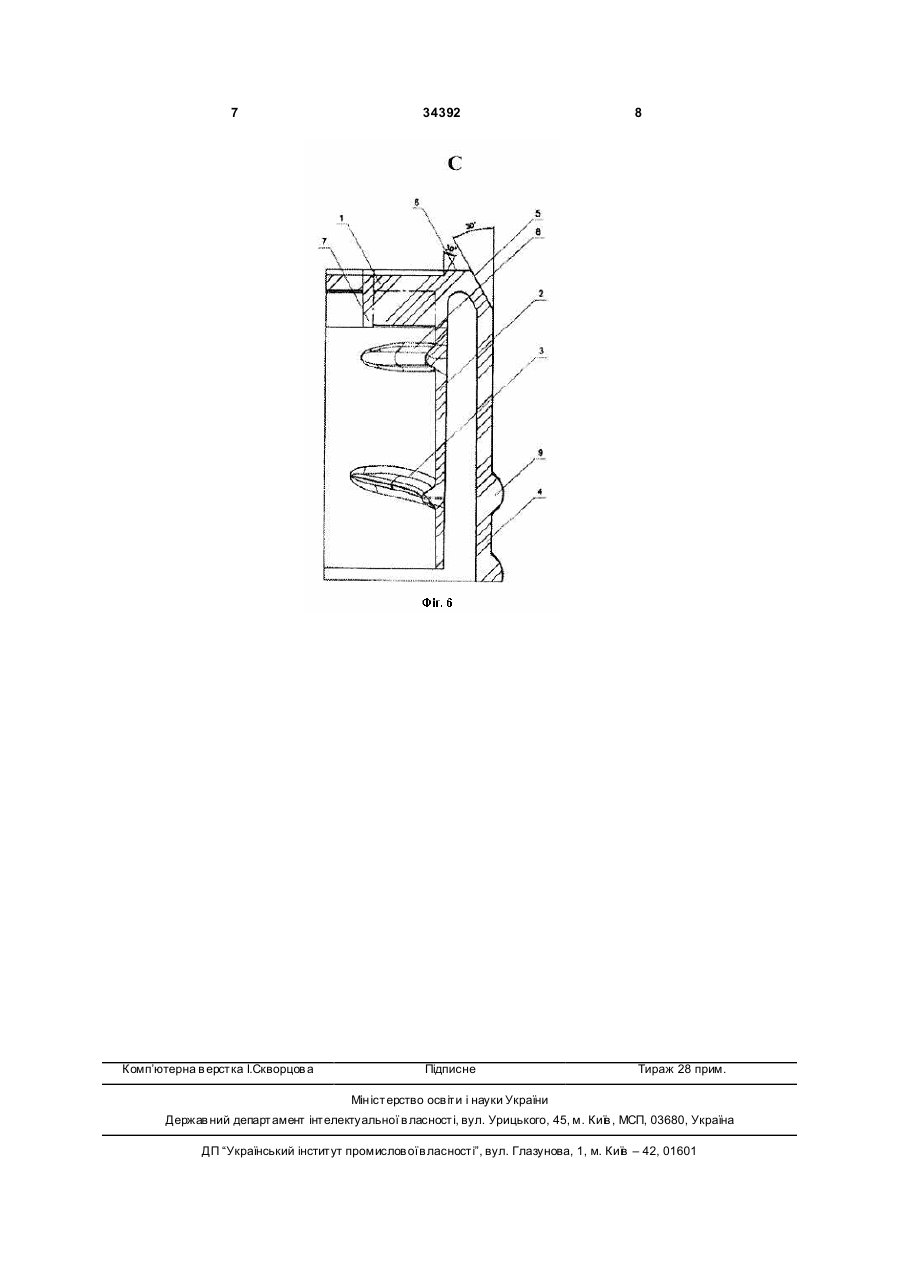

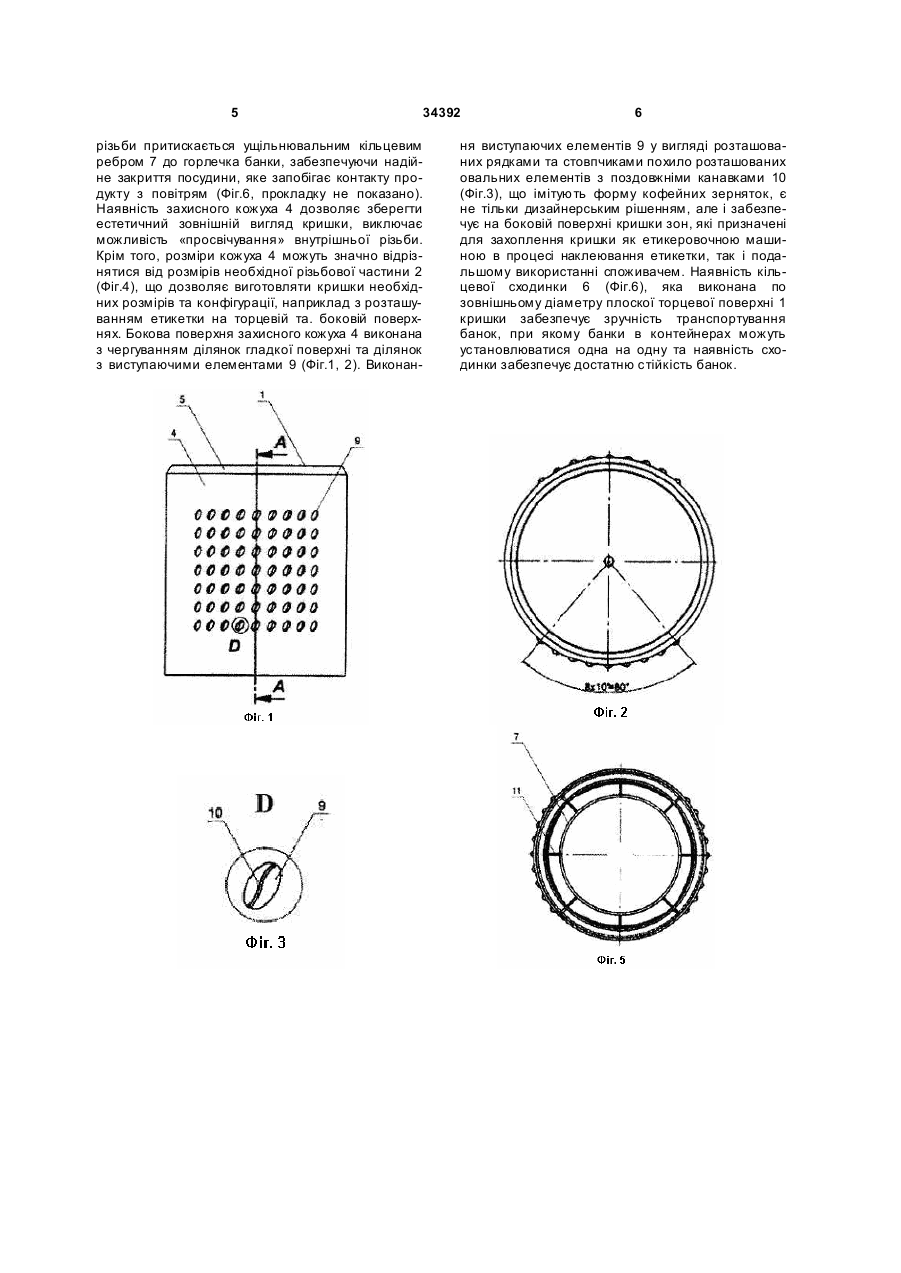

1. Кришка різьбова, виконана у вигляді однієї цілісної деталі, яка складається з плоскої торцевої поверхні з внутрішнім ущільнювальним кільцевим ребром та циліндричної бокової поверхні з внутрішньою різьбою, яка відрізняється тим, що вона обладнана циліндричним захисним кожухом, розташованим коаксіально боковій циліндричній поверхні кришки та сполученим за допомогою єдна U 1 3 34392 внутрішньої сторони верхньої частини кришки, зовнішній діаметр якого приблизно відповідає зовнішньому діаметру горлечка посудини або незначно менше його. Недоліком відомої конструкції є труднощі, пов’язані з виготовленням відомих кришок та, передусім, із вийманням їх із літієвої форми. До недоліків даної конструкції можна віднести і той факт, що такі кришки не забезпечують надійного закупорювання при повторному використанні, оскільки ущільнювальне кільце не забезпечує належного ущільнювального ефекту, що особливо актуально для кришок багаторазового використання та для зберігання таких продуктів, для яких повинен бути надійно виключений контакт з повітрям. Крім того, необхідно відзначити, що кільця різьби, які виконані на внутрішній бічній поверхні кришки, звичайно просвічують скрізь стінку, тим самим погіршуючи її зовнішній вид. Ще однією важливою проблемою є проблема позиціювання кришки, наприклад, в процесі наклейки етикеток на кришку. Заявлене рішення спрямоване на підвищення технологічності усього процесу виготовлення, забезпечення необхідної герметичності кришки при її багаторазовому використанні, досягнення естетичного зовнішнього виду кришки та зручність використання. Поставлена задача вирішується за рахунок того, що відома різьбова кришка виконана у вигляді однієї цілісної деталі, яка складається з плоскої торцевої поверхні з внутрішнім ущільнювальним кільцевим ребром та циліндричної бокової поверхні з внутрішньою різьбою, обладнана циліндричним захисним кожухом, розташованим коаксіально бокової циліндричної поверхні кришки та сполученим за допомогою єднальної області з плоскою торцевою поверхнею кришки, а на внутрішній частині циліндричної бокової поверхні виконано стопорне кільце. А також за рахунок того, що єднальна область виконана у виді усіченого конусу, стопорне кільце виконане у виді декількох фрагментів та розташоване у безпосередній близькості від стику плоскої торцевої поверхні з циліндричною боковою поверхнею, на зовнішній поверхні циліндричного захисного кожуха виконані ділянки з виступаючими елементами, які мають овальну форму з поздовжньою канавкою, а по зовнішньому діаметру плоскої торцевої поверхні кришки виконана кільцева сходинка. Технічний результат, отриманий при реалізації запропонованого рішення, складається з того, що запропонована конструкція завдяки наявності внутрішнього стопорного кільця та захисного кожуха з чергуванням по зовнішній поверхні гладких ділянок та ділянок з виступаючими елементами, розташованого коаксіально бокової циліндричної поверхні кришки, забезпечує: - надійне утримання прокладки, як при відриванні фольги, що приклеєна до горлечка посудини, при першому відкриванні кришки споживачем, так і при наступних відкриваннях кришки; - покращення контакту з поверхнею кришки за рахунок забезпечення «шорсткості» поверхні, достатньої для захвата її як етикеровочною маши 4 ною в процесі наклеювання етикетки, так і при подальшому використанні споживачем; - естетичний зовнішній вигляд, тому що виключає небезпеку «просвічування» внутрішньої різьби на зовнішній поверхні кришки. Крім того, на досягнення зручності використання спрямована і така ознака, як наявність кільцевої сходинки, виконаної по зовнішньому діаметру плоскої торцевої поверхні кришки, чим забезпечується зручність транспортування банок, при якому банки можуть встановлюватися одна на одну, і наявність сходинки забезпечую достатню стійкість банок. Заявлена сукупність ознак не відома заявнику з доступних джерел інформації. Заявлене рішення проілюстровано наступними кресленнями: Фіг.1 - загальний вид кришки; Фіг.2 - вид звер ху кришки; Фіг.3 - вид D на Фіг.1; Фіг.4 - переріз А-А Фіг.1; Фіг.5 - вид знизу кришки; Фіг.6 - вид С на Фіг.4. Кришка різьбова складається з плоскої торцевої поверхні 1, циліндричної бокової поверхні 2 з внутрішньою різьбою 3 (Фіг.4, 6). Коаксіально до бокової поверхні 2 встановлено захисний кожух 4 (Фіг.4, 5, 6), з’єднаний за допомогою єднальної області 5 (Фіг.1, 6) з плоскою торцевою поверхнею 1, за зовнішнім діаметром якої виконана кільцева сходинка 6 (Фіг.6), а з внутрішньої сторони поверхні 1 виконано ущільнювальне кільцеве ребро 7. На внутрішній стороні циліндричної бокової поверхні 2 розташоване стопорне кільце 8, виконане у вигляді фрагментів та призначене для утримання прокладки (не показано). На зовнішній поверхні захисного кожуха 4 виконані ділянки з виступаючими овальними елементами 9 (Фіг.1), виконані у вигляді кофейних зерняток та постачені поздовжніми канавками 10 (Фіг.3). між циліндричною боковою поверхнею 2 та ущільнювальним кільцевим ребром 7 встановлені ребра жорсткості 11 (Фіг.5). Заявлена кришка різьбова виготовляється у спеціальній прес-формі, методом лиття під тиском, з пластика, наприклад з поліпропілену. Процес виготовлення кришки включає упорскування матеріалу та барвника, формування під тиском, охолодження та витягування готового виробу. Таким чином, виготовлення кришки здійснюється за один захід у вигляді однієї цілісної деталі, що дозволяє значно підвищити технологічність процесу, виключаючи необхідність складальних операцій. Потім на спеціальному обладнанні у кришку встановлюється прокладка, яка складається з двох шарів: ламінованого картону та фольги. В процесі встановлення кришки на банку відбувається приклеювання фольги до горличка банки за допомогою клею або методом індукційного зварювання. У момент відкривання кришки споживачем стопорне кільце 8, утримуючи картону частину прокладки, забезпечує відділення фольги, яка приклеєна до горличка банки, від картонної частини прокладки, яка залишається всередині кришки. При подальшому використанні кришки, прокладка, яка утримується стопорним кільцем 8, при загвинчуванні 5 34392 різьби притискається ущільнювальним кільцевим ребром 7 до горлечка банки, забезпечуючи надійне закриття посудини, яке запобігає контакту продукту з повітрям (Фіг.6, прокладку не показано). Наявність захисного кожуха 4 дозволяє зберегти естетичний зовнішній вигляд кришки, виключає можливість «просвічування» внутрішньої різьби. Крім того, розміри кожуха 4 можуть значно відрізнятися від розмірів необхідної різьбової частини 2 (Фіг.4), що дозволяє виготовляти кришки необхідних розмірів та конфігурації, наприклад з розташуванням етикетки на торцевій та. боковій поверхнях. Бокова поверхня захисного кожуха 4 виконана з чергуванням ділянок гладкої поверхні та ділянок з виступаючими елементами 9 (Фіг.1, 2). Виконан 6 ня виступаючих елементів 9 у вигляді розташованих рядками та стовпчиками похило розташованих овальних елементів з поздовжніми канавками 10 (Фіг.3), що імітують форму кофейних зерняток, є не тільки дизайнерським рішенням, але і забезпечує на боковій поверхні кришки зон, які призначені для захоплення кришки як етикеровочною машиною в процесі наклеювання етикетки, так і подальшому використанні споживачем. Наявність кільцевої сходинки 6 (Фіг.6), яка виконана по зовнішньому діаметру плоскої торцевої поверхні 1 кришки забезпечує зручність транспортування банок, при якому банки в контейнерах можуть установлюватися одна на одну та наявність сходинки забезпечує достатню стійкість банок. 7 Комп’ютерна в ерстка І.Скворцов а 34392 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
