Хвилеенергетична установка

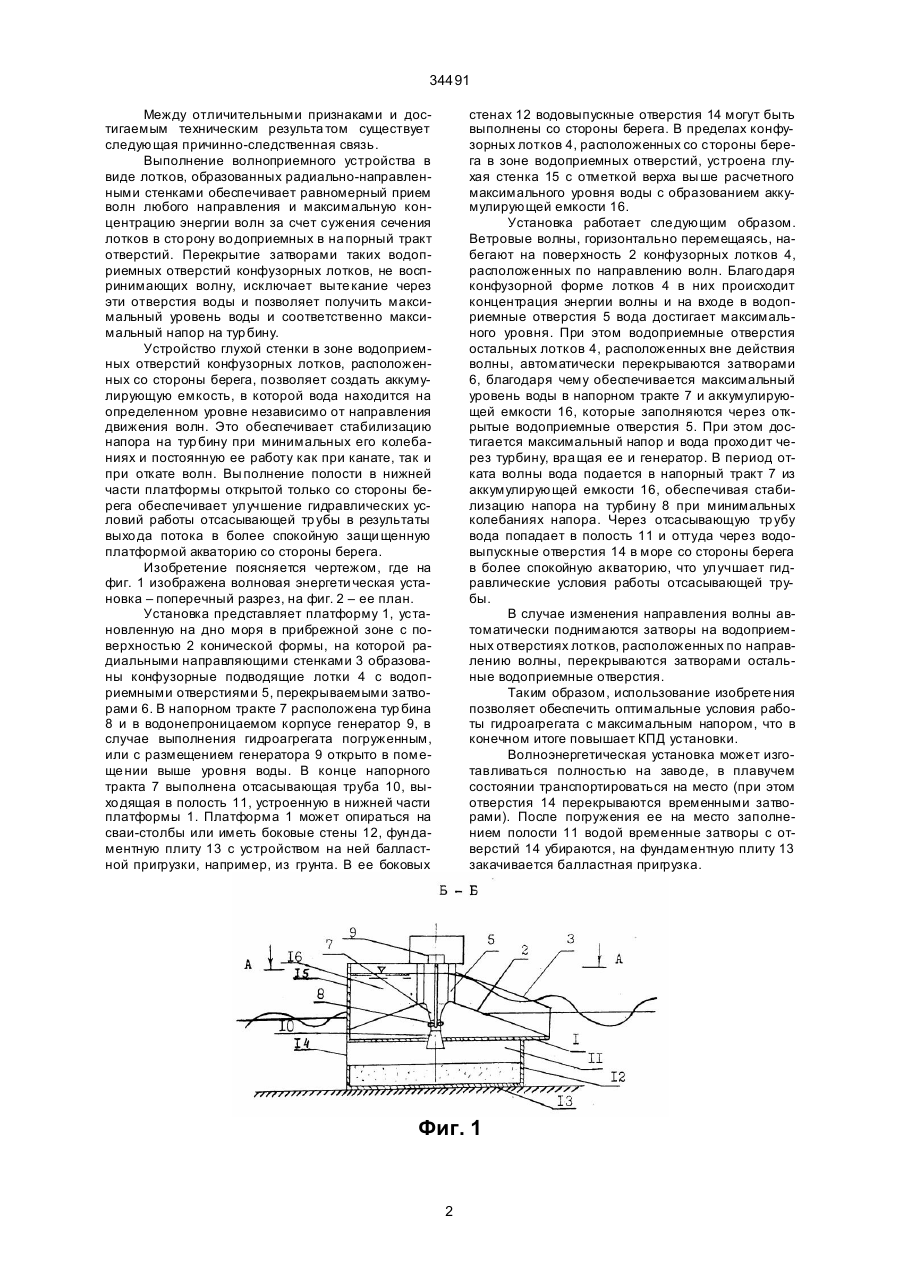

1. Волноэнерге тическая установка, выполненная в виде установленной на дне моря платформы с расположенными на ее поверхности вы ше уровня воды волноприемными устройствами и напорным трактом в центре платформы, снабженным турбиной с отсасывающей трубой, отличающаяся тем, что платформа выполнена с поверхностью конической формы, а волноприемные уст ройства – в виде конфузорных лотков, образованных радиально направленными стенками, с водоприемными отверстиями в напорный тракт, при этом выход отсасывающей тр убы турбины гидравлически сопряжен с полостью, устроенной в нижней части платформы. 2. Волноэнергетическая установка по п. 1, отличающаяся тем, что водоприемные в напорный тракт отверстия конфузорных лотков, не воспринимающи х волну, перекрыты затворами. 3. Волноприемная установка по п. 1, отличающаяся тем, что в пределах конфузорных лотков, расположенных со сто роны берега на водоприемных отверстиях в напорный тракт, устроена глухая стенка, а полость в нижней части платформы выполнена открытой со стороны берега. Зоя (13) 34491 (11) Поставленная задача решается тем, что в волноэнерге тической установке, выполненной в виде установленной на дне моря платформы с расположенными на ее поверхности вы ше уровня моря волноприемными устройствами и напорным трактом в центре платформы, снабженным тур биной с отсасывающей трубой, платформа выполнена с поверхностью конической формы, а волноприемные устройства – в виде конфузорных лотков, образованных радиально направленными стенками, при этом выход отсасывающей трубы турбины гидравлически сопряжен с полостью, устроенной в нижней части платформы. Кроме того, во доприемные в напорный тракт отверстия конфузорных лотков, не воспринимающи х волну, перекрыты затворами. Задача изобретения также достигается тем, что в пределах волноприемных лотков, расположенных со стороны берега, в зоне водоприемных отверстий устроена глухая стенка, а полость в нижней части платфор мы выполнена открытой со стороным берега. UA К недостаткам этой установки также относится низкий КПД, обусловленный непостоянным напором, зависящим от уровня колебания волн и направления их набегания. В основу изобретения поставлена задача усо вершенствования волноэнергети ческой установки, в кото рой обеспечиваются опти мальные условия приема пото ка набегающи х волн независимо от их направления движения с максимальной концентрацией энергии волн, минимальные колебания напора на тур бину, улучше ние гидравлических условий на выхо де потока, за счет чего обес печивается максимальный напор на турбину при минимальных изменениях его ве личины при откатке волны, увеличение и выравнивание во времени энергоотдачи установки, что в конечном итоге повышает КПД установки. (19) Изобретение относится к энергетике и может быть использова но в волновых энергетических установках, питающи х потребите лей, расположенных в прибрежной зоне. Наиболее близкой по технической сущности и достигаемому результа ту к предлагаемой установке является волноэнергетическое устройство, выполненное в виде оболочки-платформы с расположенными на ее поверхности во доприемниками в виде направляющи х ло паток и расположенным в центре оболочки напорным трактом, представляющим собой вертикальную тр убу с размещенной в ней турбиной, отсасывающее устройство которой выполнено в виде ще левого диффузора (а.с. СССР№1200856, F03B13/12, публ. 1985 г.). C2 _______________________ 34491 Между отличительными признаками и достигаемым техническим результа том существует следующая причинно-следственная связь. Выполнение волноприемного устройства в виде лотков, образованных радиально-направленными стенками обеспечивает равномерный прием волн любого направления и максимальную концентрацию энергии волн за счет сужения сечения лотков в сто рону во доприемных в на порный тракт отверстий. Перекрытие затворами таких водоприемных отверстий конфузорных лотков, не воспринимающих волну, исключает выте кание через эти отверстия воды и позволяет получить максимальный уровень воды и соответственно максимальный напор на тур бину. Устройство глухой стенки в зоне водоприемных отверстий конфузорных лотков, расположенных со стороны берега, позволяет создать аккумулирующую емкость, в которой вода находится на определенном уровне независимо от направления движения волн. Это обеспечивает стабилизацию напора на тур бину при минимальных его колебаниях и постоянную ее работу как при канате, так и при откате волн. Вы полнение полости в нижней части платформы открытой только со стороны берега обеспечивает улучшение гидравлических условий работы отсасывающей тр убы в результаты выхо да потока в более спокойную защи щенную платформой акваторию со стороны берега. Изобретение поясняется чертежом, где на фиг. 1 изображена волновая энергети ческая установка – поперечный разрез, на фиг. 2 – ее план. Установка представляет платформу 1, установленную на дно моря в прибрежной зоне с поверхностью 2 конической формы, на которой радиальными направляющими стенками 3 образованы конфузорные подводящие лотки 4 с водоприемными отверстиями 5, перекрываемыми затворами 6. В напорном тракте 7 расположена тур бина 8 и в водонепроницаемом корпусе генератор 9, в случае выполнения гидроагрегата погруженным, или с размещением генератора 9 открыто в помеще нии выше уровня воды. В конце напорного тракта 7 выполнена отсасывающая труба 10, выхо дящая в полость 11, устроенную в нижней части платформы 1. Платформа 1 может опираться на сваи-столбы или иметь боковые стены 12, фун даментную плиту 13 с устройством на ней балластной пригрузки, например, из грунта. В ее боковых стенах 12 водовыпускные отверстия 14 могут быть выполнены со стороны берега. В пределах конфузорных лотков 4, расположенных со стороны берега в зоне водоприемных отверстий, устроена глухая стенка 15 с отметкой верха вы ше расчетного максимального уровня воды с образованием аккумулирующей емкости 16. Установка работает сле дующим образом. Ветровые волны, горизонтально перемещаясь, набегают на поверхность 2 конфузорных лотков 4, расположенных по направлению волн. Благо даря конфузорной форме лотков 4 в них происходит концентрация энергии волны и на входе в водоприемные отверстия 5 вода достигает максимального уровня. При этом водоприемные отверстия остальных лотков 4, расположенных вне действия волны, автоматически перекрываются затворами 6, благодаря чему обеспечивается максимальный уровень воды в напорном тракте 7 и аккумулирующей емкости 16, которые заполняются через открытые водоприемные отверстия 5. При этом достигается максимальный напор и вода прохо дит через турбину, вра щая ее и генератор. В период отката волны вода подается в напорный тракт 7 из аккумулирующей емкости 16, обеспечивая стабилизацию напора на турбину 8 при минимальных колебаниях напора. Через отсасывающую тр убу вода попадает в полость 11 и оттуда через водовыпускные отверстия 14 в море со стороны берега в более спокойную акваторию, что улучшает гидравлические условия работы отсасывающей трубы. В случае изменения направления волны автоматически поднимаются затворы на водоприемных отверстиях лотков, расположенных по направлению волны, перекрываются затворами остальные водоприемные отверстия. Таким образом, использование изобрете ния позволяет обеспечить оптимальные условия работы гидроагрегата с максимальным напором, что в конечном итоге повышает КПД установки. Волноэнергетическая установка может изготавливаться полностью на заво де, в плавучем состоянии транспортироваться на место (при этом отверстия 14 перекрываются временными затворами). После погружения ее на место заполнением полости 11 водой временные затворы с отверстий 14 убираются, на фундаментную плиту 13 закачивается балластная пригрузка. Фиг. 1 2 34491 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 34491 4
