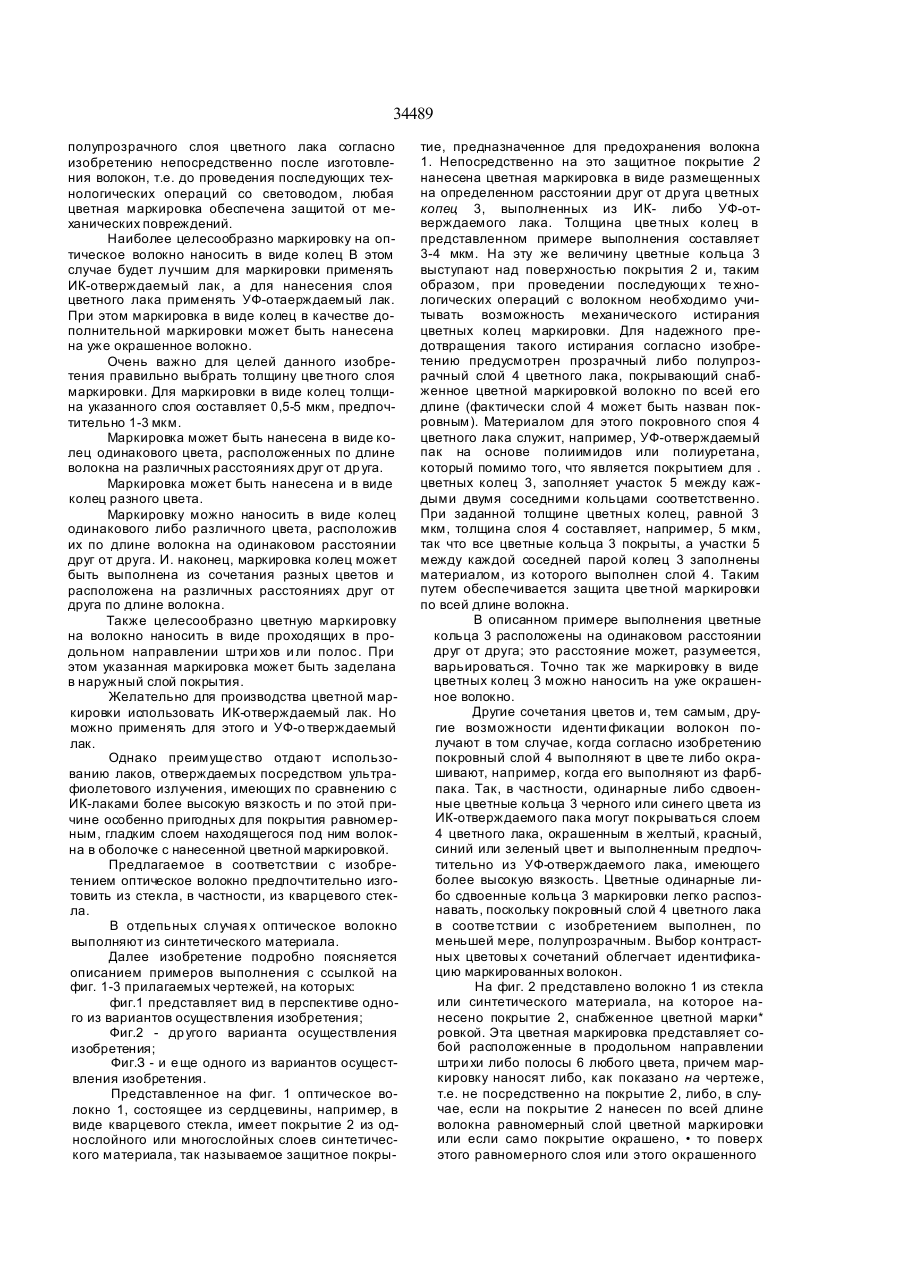

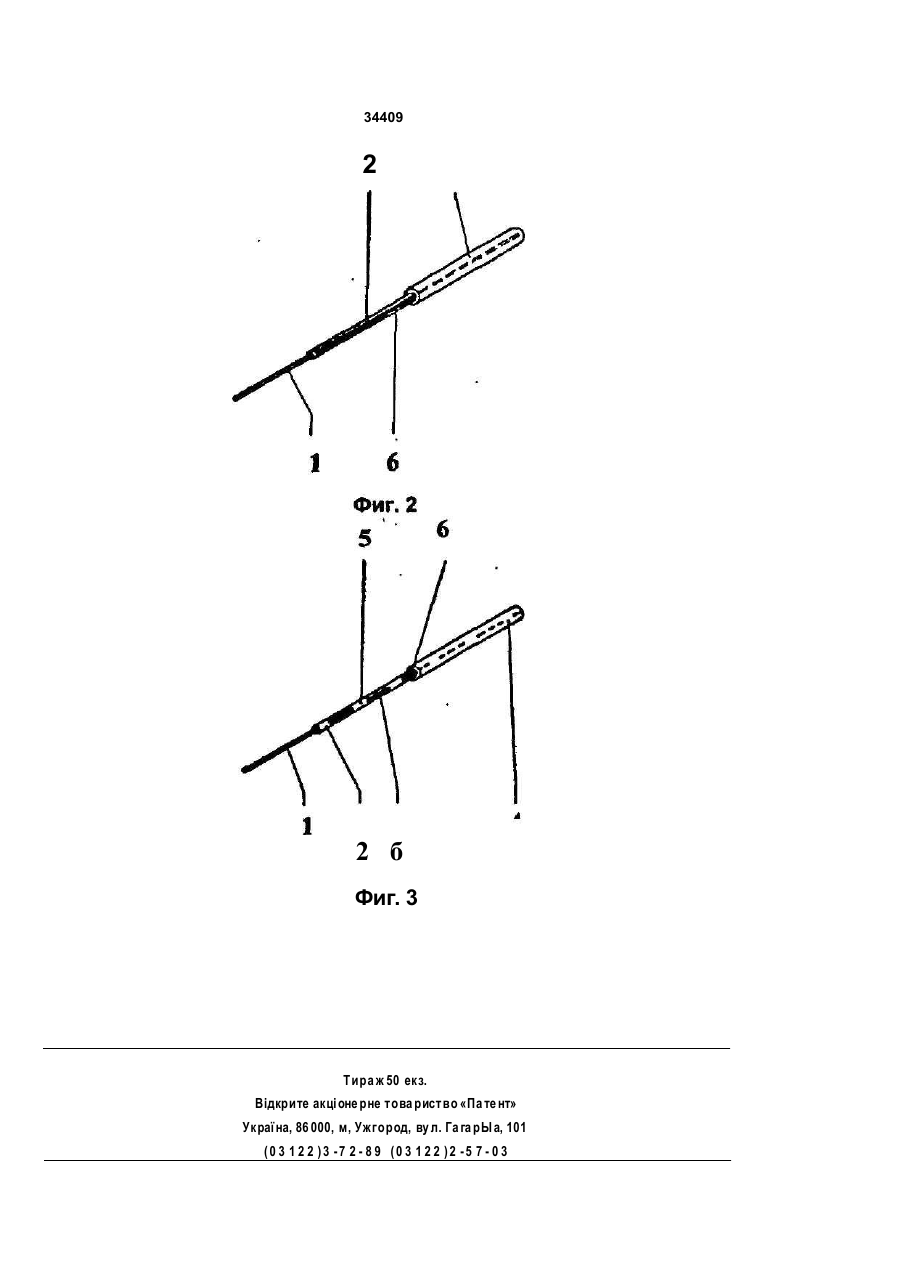

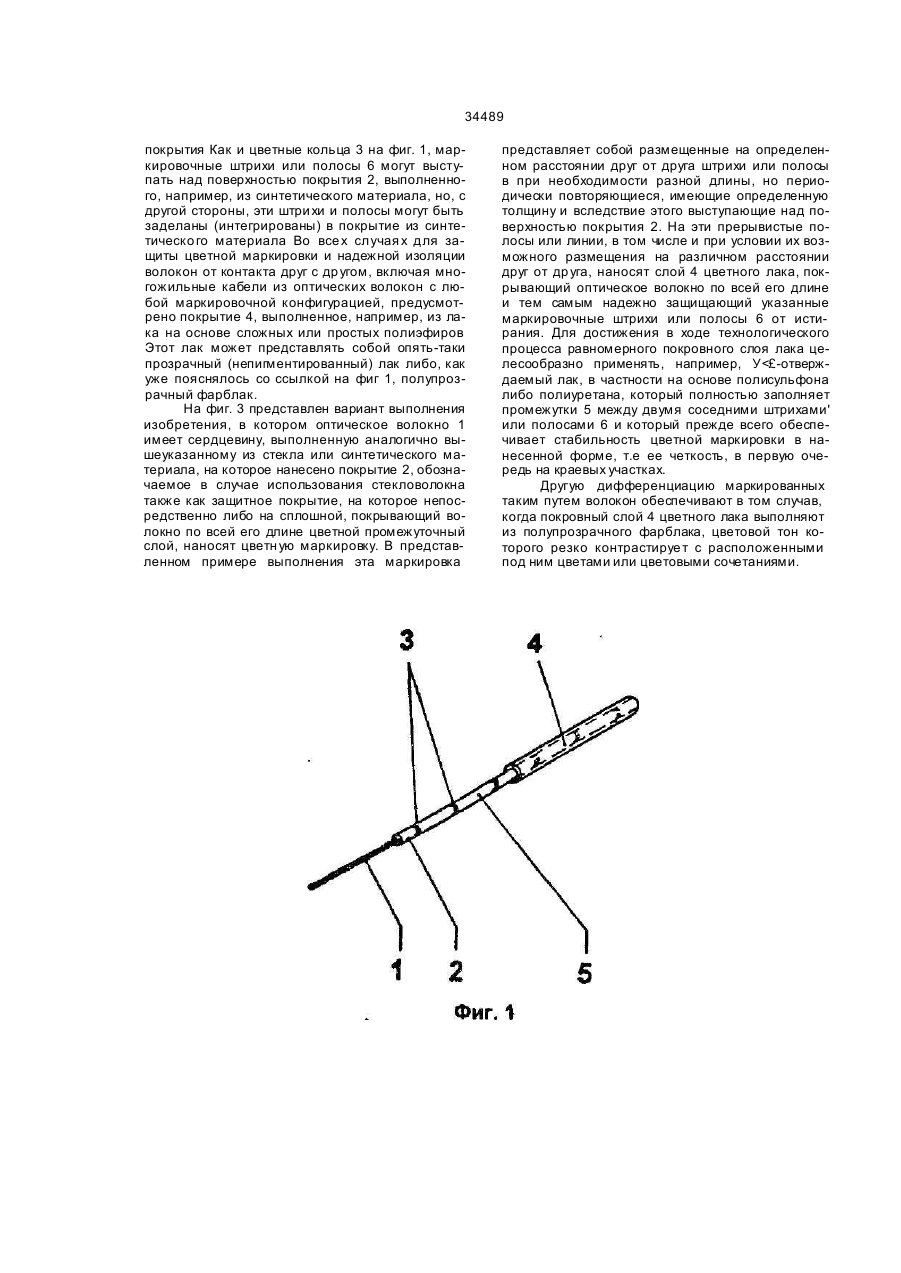

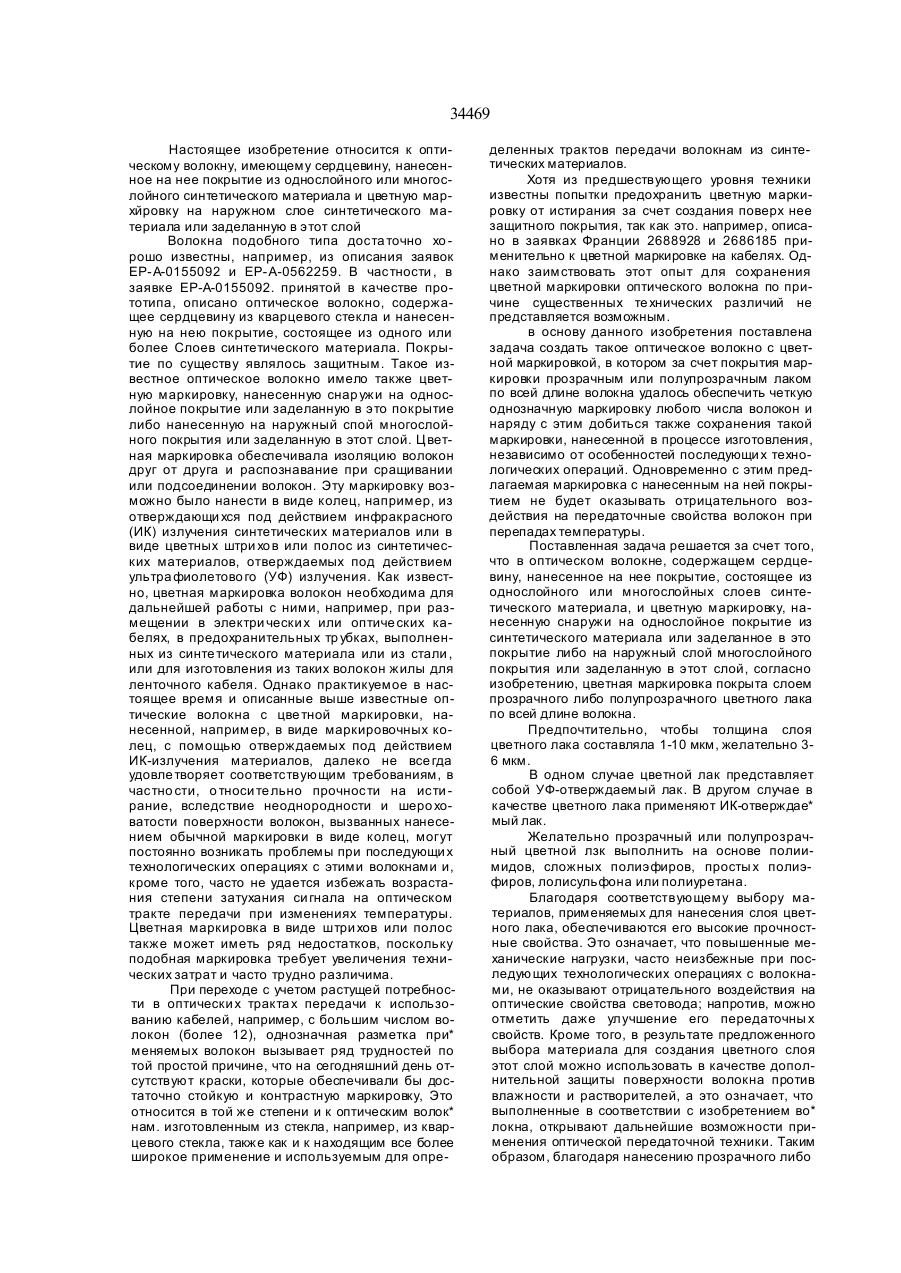

1.Оптическое волокно, содержащее сердце вину, нанесенное на нее покрытие, состоящее из одного или более слоев синтетического материа ла, и цветную маркировку, нанесенную снаружи на однослойное покрытие из синтетического ма териала или заделанную в это покрытие либо нанесенную на наружный слой многослойного пок рытия или заделанную в этот слой, отличающее ся тем, что цве тная маркировка покрыта слоем прозрачного или полупрозрачного цветного лака по всей длине волокна. 2. Оптическое волокно по л. 1, отличающееся тем, что толщина слоя цветного лака составляет 1-10 мкм, предпочтительно 3-6 мкм. 3 Оптическое волокно по любому из пп. 1 или 2, отличающееся тем, что цветной лак представляет собой УФотверждэемый лак. 4. Оптическое волокно по любому из пп. 1 или 2, отличающееся те м, что цветной лак представ ляет собой ИК-отверждаемый лек. 5. Оптическое волокно по п 3 или 4, отличаю щееся тем, что прозрачный либо полупрозрачный цветной лак выполнен на основе полиимидов, сложных полиэфиров, простых полиэфиров, полисульфона или полиуретана. 6 Оптическое волокно по п.1, отличающееся тем, что цветная маркировка нанесена в виде колец. 7. Оптическое волокно по п. 6, отличающееся те м, что для ма ркировки в виде колец при* менен ИК-отвврждаемый лак, а для нанесения слоя цве тного пака применен УФ-отверждаемый лак. 8. Оптическое волокно по п.в, отличающееся тем, что маркировка в виде колец в качестве дополни тельной маркировки нанесена на уже окрашенное волокно. 9. Оптическое волокно по любому из пп. 6-8, от личающееся те м, что тол щина цве тного слоя маркировки в виде колец составляет 0,5-5 мкм, .предпочтительно 1-3 мкм. Ю.Оптическое волокно по любому из пп. 6-9, отличающееся тем, что маркировка нанесена в виде колец одинакового цвета, расположенных по длине волокна на различных расстояниях друг от Друга. 11. Оптическое волокно по любому из пп. 6-9, от личающееся тем, что маркировка нанесена в ви де колец разного цвета. 12. Оптическое волокно по любому из пп. 6-9, от личающееся тем, что маркировка нанесена в ви де колец одинакового либо различного цвета, рас положенных по длине волокна на одинаковом расстоянии друг от друга. 13. Оптическое волокно по любому из пп. 6-9, от личающееся те м, что маркировка в виде колец выполнена из сочетания разных цветов и распо ложена на различных расстояниях друг от друга. 14. Оптическое волокно по любому из пп. 1-5, от личающееся те м, что цве тная ма ркировка на несена в виде проходящих в продольном направ лении штрихов или полос. 15. Оптическое волокно по п. 14, отличающееся тем, что маркировка в виде штрихов или полос за делана в наружный слой покрытия. 16. Оптическое волокно по любому из предшест вующих пунктов, отличающееся тем, что цветная маркировка выполнена иэ ИК-отверждаемого ла ка 17. Оптическое волокно по любому иэ пп. 1-6. от личающееся тем, что цветная маркировка выпол нена из УФ-отаерждаемого лака. 18 Оптическое волокно по любому иэ пп. 1-17, отличающееся тем, что оно выполнено иэ стекла, в частности, из кварцевого стекла. 19. Оптическое волокно по любому иэ пп. 1-17, отличающееся тем, что оно выполнено из синтетического материала. СМ О со со О) 34469 Настоящее изобретение относится к оптическому волокну, имеющему сердцевину, нанесенное на нее покрытие из однослойного или многослойного синтетического материала и цветную мархйровку на наружном слое синтетического материала или заделанную в этот слой Волокна подобного типа доста точно хо рошо известны, например, из описания заявок ЕР-А-0155092 и ЕР-А-0562259. В частности , в заявке ЕР-А-0155092. принятой в качестве прототипа, описано оптическое волокно, содержащее сердцевину из кварцевого стекла и нанесенную на нею покрытие, состоящее из одного или более Слоев синтетического материала. Покрытие по существу являлось защитным. Такое известное оптическое волокно имело также цветную маркировку, нанесенную снар ужи на однослойное покрытие или заделанную в это покрытие либо нанесенную на наружный спой многослойного покрытия или заделанную в этот слой. Цветная маркировка обеспечивала изоляцию волокон друг от друга и распознавание при сращивании или подсоединении волокон. Эту маркировку возможно было нанести в виде колец, например, из отверждающи хся под действием инфракрасного (ИК) излучения синтетических материалов или в виде цветных штри хо в или полос из синтетических материалов, отверждаемых под действием ультра фиолетово го (УФ) излучения. Как известно, цветная маркировка волокон необходима для дальнейшей работы с ними, например, при размещении в электри чески х или оптиче ских кабелях, в предохранительных тр убках, выполненных из синте тического материала или из стали , или для изготовления из таких волокон жилы для ленточного кабеля. Однако практикуемое в настоящее время и описанные выше известные оптические волокна с цве тной маркировки, нанесенной, например, в виде маркировочных колец, с помощью отверждаемых под действием ИК-излучения материалов, далеко не все гда удовле творяет соответствующим требованиям, в частно сти, о тноси те льно прочности на исти рание, вследствие неоднородности и шеро ховатости поверхности волокон, вызванных нанесением обычной маркировки в виде колец, могут постоянно возникать проблемы при последующи х технологических операциях с этими волокнами и, кроме того, часто не удается избежать возрастания степени затухания си гнала на оптическом тракте передачи при изменениях температуры. Цветная маркировка в виде штри хов или полос также может иметь ряд недостатков, поскольку подобная маркировка требует увеличения технических затрат и часто трудно различима. При переходе с учетом растущей потребности в оптически х тракта х передачи к использованию кабелей, например, с большим числом волокон (более 12), однозначная разметка при* меняемых волокон вызывает ряд трудностей по той простой причине, что на сегодняшний день отсутствуют краски, которые обеспечивали бы достаточно стойкую и контрастную маркировку, Это относится в той же степени и к оптическим волок* нам. изготовленным из стекла, например, из кварцевого стекла, также как и к находящим все более широкое применение и используемым для опре деленных трактов передачи волокнам из синтетических материалов. Хотя из предшествующего уровня техники известны попытки предохранить цветную маркировку от истирания за счет создания поверх нее защитного покрытия, так как это. например, описано в заявках Франции 2688928 и 2686185 применительно к цветной маркировке на кабелях. Однако заимствовать этот опыт для сохранения цветной маркировки оптического волокна по причине существенных те хнических различий не представляется возможным. в основу данного изобретения поставлена задача создать такое оптическое волокно с цветной маркировкой, в котором за счет покрытия маркировки прозрачным или полупрозрачным лаком по всей длине волокна удалось обеспечить четкую однозначную маркировку любого числа волокон и наряду с этим добиться также сохранения такой маркировки, нанесенной в процессе изготовления, независимо от особенностей последующи х технологических операций. Одновременно с этим предлагаемая маркировка с нанесенным на ней покрытием не будет оказывать отрицательного воздействия на передаточные свойства волокон при перепадах температуры. Поставленная задача решается за счет того, что в оптическом волокне, содержащем сердцевину, нанесенное на нее покрытие, состоящее из однослойного или многослойных слоев синтетического материала, и цветную маркировку, нанесенную снаружи на однослойное покрытие из синтетического материала или заделанное в это покрытие либо на наружный слой многослойного покрытия или заделанную в этот слой, согласно изобретению, цветная маркировка покрыта слоем прозрачного либо полупрозрачного цветного лака по всей длине волокна. Предпочтительно, чтобы толщина слоя цветного лака составляла 1-10 мкм, желательно 36 мкм. В одном случае цветной лак представляет собой УФ-отверждаемый лак. В другом случае в качестве цветного лака применяют ИК-отверждае* мый лак. Желательно прозрачный или полупрозрачный цветной лзк выполнить на основе полиимидов, сложных полиэфиров, просты х полиэфиров, лолисульфона или полиуретана. Благодаря соответствующему выбору материалов, применяемых для нанесения слоя цветного лака, обеспечиваются его высокие прочностные свойства. Это означает, что повышенные механические нагрузки, часто неизбежные при последующих технологических операциях с волокнами, не оказывают отрицательного воздействия на оптические свойства световода; напротив, можно отметить даже улучшение его передаточны х свойств. Кроме того, в результате предложенного выбора материала для создания цветного слоя этот слой можно использовать в качестве дополнительной защиты поверхности волокна против влажности и растворителей, а это означает, что выполненные в соответствии с изобретением во* локна, открывают дальнейшие возможности применения оптической передаточной техники. Таким образом, благодаря нанесению прозрачного либо 34489 полупрозрачного слоя цветного лака согласно изобретению непосредственно после изготовления волокон, т.е. до проведения последующих технологических операций со световодом, любая цветная маркировка обеспечена защитой от механических повреждений. Наиболее целесообразно маркировку на оптическое волокно наносить в виде колец В этом случае будет лучшим для маркировки применять ИК-отверждаемый лак, а для нанесения слоя цветного лака применять УФ-отаерждаемый лак. При этом маркировка в виде колец в качестве дополнительной маркировки может быть нанесена на уже окрашенное волокно. Очень важно для целей данного изобретения правильно выбрать толщину цве тного слоя маркировки. Для маркировки в виде колец толщина указанного слоя составляет 0,5-5 мкм, предпочтительно 1-3 мкм. Маркировка может быть нанесена в виде колец одинакового цвета, расположенных по длине волокна на различных расстояниях друг от др уга. Маркировка может быть нанесена и в виде колец разного цвета. Маркировку можно наносить в виде колец одинакового либо различного цвета, расположив их по длине волокна на одинаковом расстоянии друг от друга. И. наконец, маркировка колец может быть выполнена из сочетания разных цветов и расположена на различных расстояниях друг от друга по длине волокна. Также целесообразно цветную маркировку на волокно наносить в виде проходящих в продольном направлении штри хов и ли полос. При этом указанная маркировка может быть заделана в наружный слой покрытия. Желательно для производства цветной маркировки использовать ИК-отверждаемый лак. Но можно применять для этого и УФ-о тверждаемый лак. Однако преимуще ство отдают использованию лаков, отверждаемых посредством ультрафиолетового излучения, имеющих по сравнению с ИК-лаками более высокую вязкость и по этой причине особенно пригодных для покрытия равномерным, гладким слоем находящегося под ним волокна в оболочке с нанесенной цветной маркировкой. Предлагаемое в соответствии с изобретением оптическое волокно предпочтительно изготовить из стекла, в частности, из кварцевого стекла. В отдепьных случая х оптическое волокно выполняют из синтетического материала. Далее изобретение подробно поясняется описанием примеров выполнения с ссылкой на фиг. 1-3 прилагаемых чертежей, на которых: фиг.1 представляет вид в перспективе одного из вариантов осуществления изобретения; Фиг.2 - др уго го варианта осуществления изобретения; Фиг.З - и е ще одного из вариантов осуществления изобретения. Представленное на фиг. 1 оптическое волокно 1, состоящее из сердцевины, например, в виде кварцевого стекла, имеет покрытие 2 из однослойного или многослойных слоев синтетического материала, так называемое защитное покры тие, предназначенное для предохранения волокна 1. Непосредственно на это защитное покрытие 2 нанесена цветная маркировка в виде размещенных на определенном расстоянии друг от др уга цветных копец 3, выполненных из ИК- либо УФ-отверждаемого лака. Толщина цве тных колец в представленном примере выполнения составляет 3-4 мкм. На эту же величину цветные кольца 3 выступают над поверхностью покрытия 2 и, таким образом, при проведении последующи х те хнологических операций с волокном необходимо учитывать возможность механического истирания цветных колец маркировки. Для надежного предотвращения такого истирания согласно изобретению предусмотрен прозрачный либо полупрозрачный слой 4 цветного лака, покрывающий снабженное цветной маркировкой волокно по всей его длине (фактически слой 4 может быть назван покровным). Материалом для этого покровного споя 4 цветного лака служит, например, УФ-отверждаемый пак на основе полиимидов или полиуретана, который помимо того, что является покрытием для . цветных колец 3, заполняет участок 5 между каждыми двумя соседними кольцами соответственно. При заданной толщине цветных колец, равной 3 мкм, толщина слоя 4 составляет, например, 5 мкм, так что все цветные кольца 3 покрыты, а участки 5 между каждой соседней парой колец 3 заполнены материалом, из которого выполнен слой 4. Таким путем обеспечивается защита цве тной маркировки по всей длине волокна. В описанном примере выполнения цветные кольца 3 расположены на одинаковом расстоянии друг от друга; это расстояние может, разумеется, варьироваться. Точно так же маркировку в виде цветных колец 3 можно наносить на уже окрашенное волокно. Другие сочетания цветов и, тем самым, другие возможности иденти фикации волокон получают в том случае, когда согласно изобретению покровный слой 4 выполняют в цве те либо окрашивают, например, когда его выполняют из фарбпака. Так, в частности, одинарные либо сдвоенные цветные кольца 3 черного или синего цвета из ИК-отверждаемого пака могут покрываться слоем 4 цветного лака, окрашенным в желтый, красный, синий или зеленый цвет и выполненным предпочтительно из УФ-отверждаемого лака, имеющего более высокую вязкость. Цветные одинарные либо сдвоенные кольца 3 маркировки легко распознавать, поскольку покровный слой 4 цветного лака в соотве тствии с изобретением выполнен, по меньшей мере, полупрозрачным. Выбор контрастных цветовы х сочетаний облегчает идентификацию маркированных волокон. На фиг. 2 представлено волокно 1 из стекла или синтетического материала, на которое нанесено покрытие 2, снабженное цветной марки* ровкой. Эта цветная маркировка представляет собой расположенные в продольном направлении штри хи либо полосы 6 любого цвета, причем маркировку наносят либо, как показано на чертеже, т.е. не посредственно на покрытие 2, либо, в случае, если на покрытие 2 нанесен по всей длине волокна равномерный слой цветной маркировки или если само покрытие окрашено, • то поверх этого равномерного слоя или этого окрашенного 34489 покрытия Как и цветные кольца 3 на фиг. 1, маркировочные штрихи или полосы 6 могут выступать над поверхностью покрытия 2, выполненного, например, из синтетического материала, но, с другой стороны, эти штри хи и полосы могут быть заделаны (интегрированы) в покрытие из синтетическо го материала Во все х случая х для защиты цветной маркировки и надежной изоляции волокон от контакта друг с др угом, включая многожильные кабели из оптических волокон с любой маркировочной конфигурацией, предусмотрено покрытие 4, выполненное, например, из лака на основе сложных или простых полиэфиров Этот лак может представлять собой опять-таки прозрачный (непигментированный) лак либо, как уже пояснялось со ссылкой на фиг 1, полупрозрачный фарблак. На фиг. 3 представлен вариант выполнения изобретения, в котором оптическое волокно 1 имеет сердцевину, выполненную аналогично вышеуказанному из стекла или синтетического материала, на которое нанесено покрытие 2, обозначаемое в случае использования стекловолокна также как защитное покрытие, на которое непосредственно либо на сплошной, покрывающий волокно по всей его длине цветной промежуточный слой, наносят цветн ую маркировку. В представленном примере выполнения эта маркировка представляет собой размещенные на определенном расстоянии друг от друга штрихи или полосы в при необходимости разной длины, но периодически повторяющиеся, имеющие определенную толщину и вследствие этого выступающие над поверхностью покрытия 2. На эти прерывистые полосы или линии, в том числе и при условии их возможного размещения на различном расстоянии друг от др уга, наносят слой 4 цветного лака, покрывающий оптическое волокно по всей его длине и тем самым надежно защищающий указанные маркировочные штрихи или полосы 6 от истирания. Для достижения в ходе технологического процесса равномерного покровного слоя лака целесообразно применять, например, У

Дивитися

Додаткова інформація

Назва патенту англійською

Optical fiber with color effect

Автори англійською

Hoffart Michael, Rosencranz Yurgen, Bartling Franz-Peter, Glessner Bertram, Lisson Hans-Yurgen

Назва патенту російською

Оптическое волокно с цветной маркировкой

Автори російською

Хоффарт Михаель, Розенкранц Юрген, Бартлинг Франц-Петер, Глесснер Бертрам, Лиссон Ханс-Юрген

МПК / Мітки

МПК: G02B 6/44, G02B 6/02

Мітки: волокно, маркуванням, кольоровим, оптичне
