Пристрій для кріплення боєприпасів

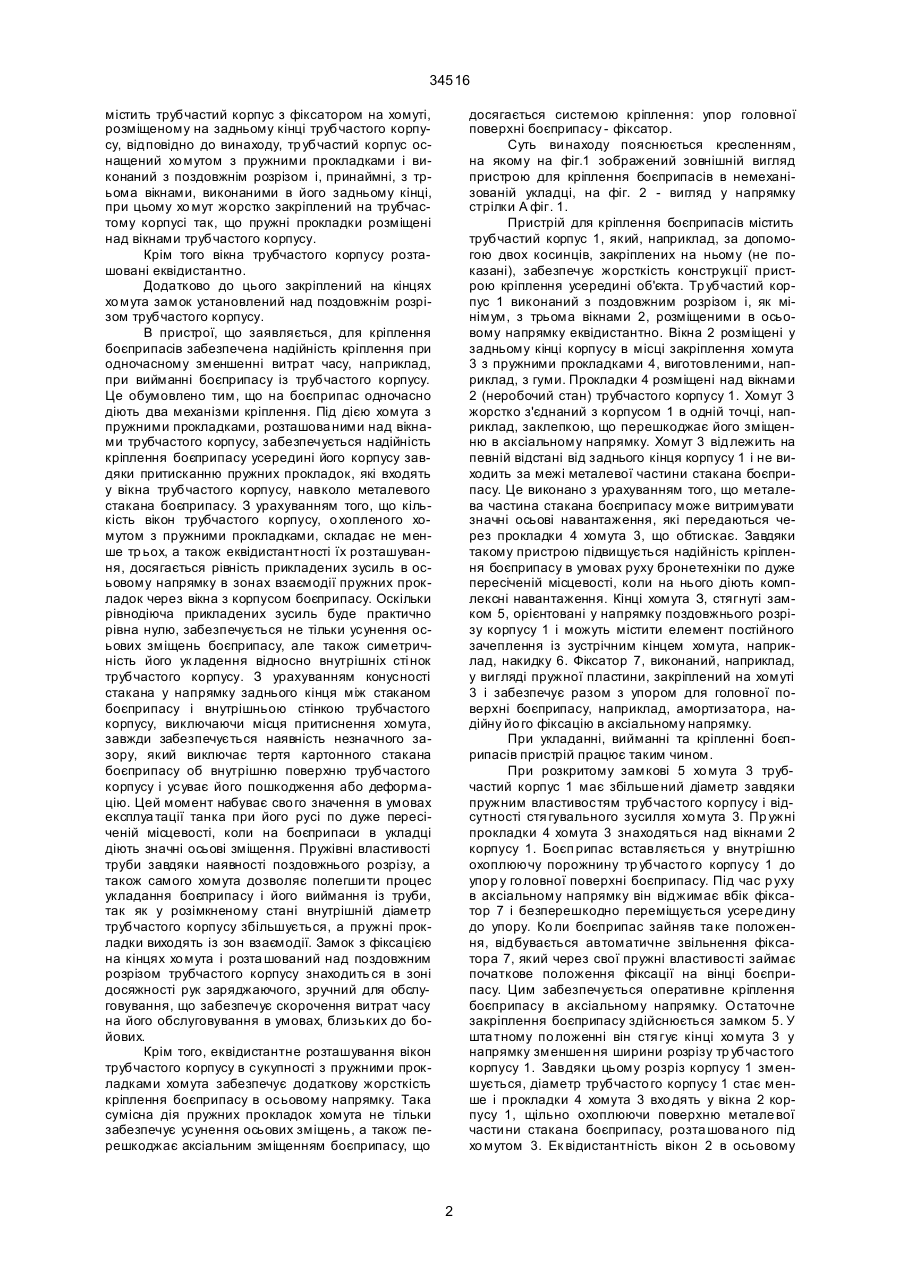

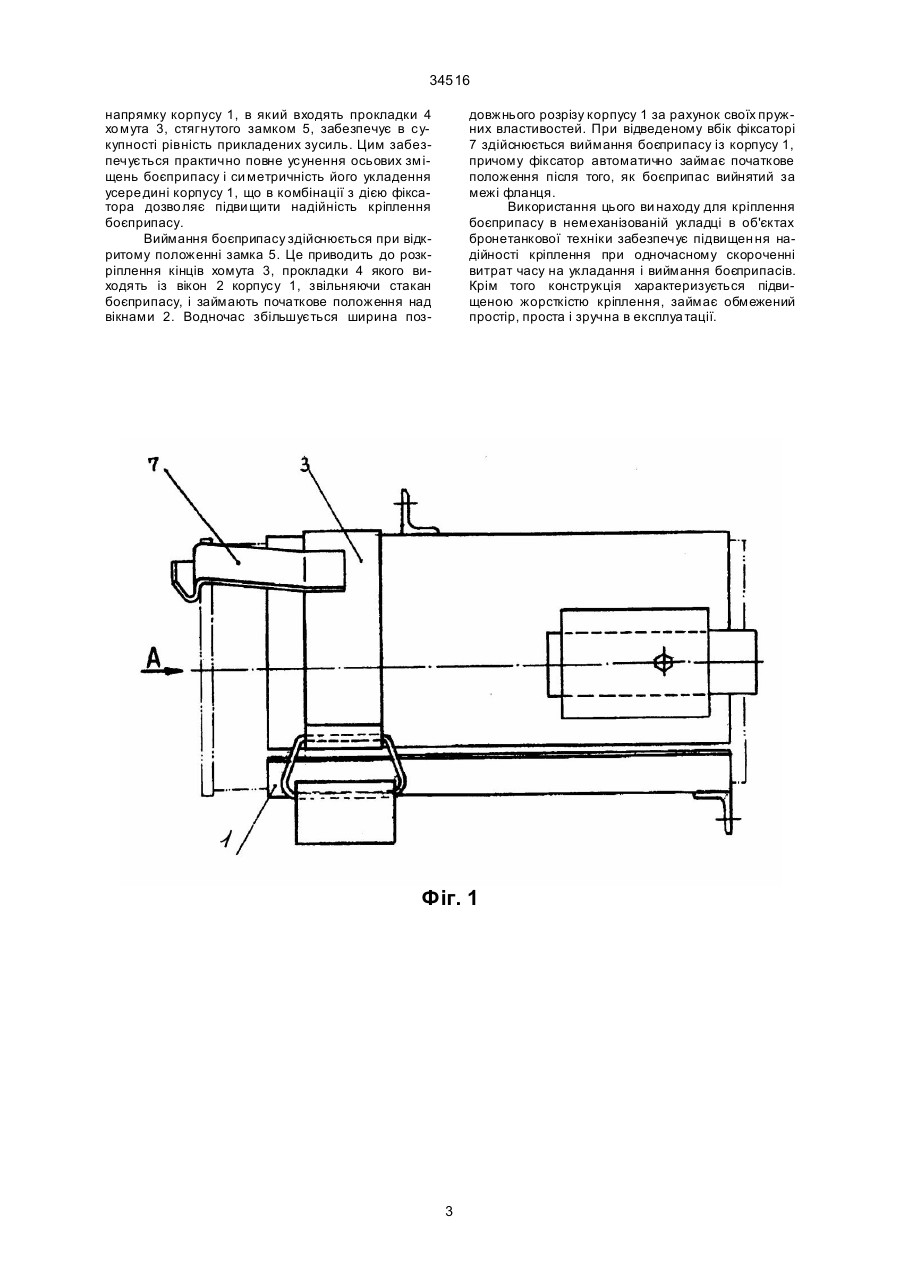

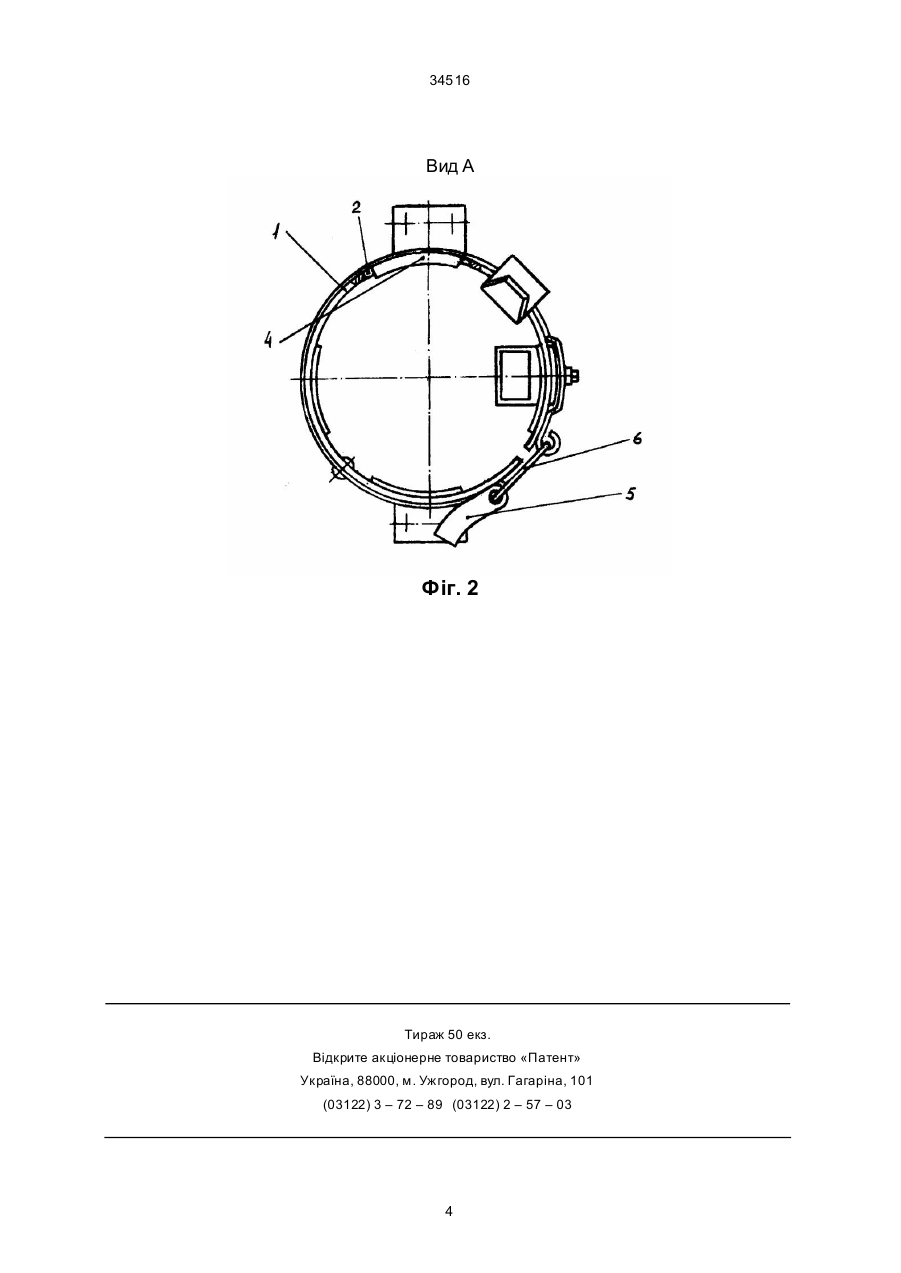

1. Пристрій для кріплення боєприпасів, який містить трубчастий корпус із замком і фіксатором, розміщеними на задньому кінці трубчастого корпусу, який відрізняється тим, що трубчастий корпус оснащений хомутом з пружними прокладками і виконаними з поздовжнім розрізом, і, принаймні, з трьома вікнами, розміщеними в його тильному кінці, при цьому хо мут жорстко закріплений на трубчастому корпусі так, що пружні прокладки розміщені над вікнами трубчастого корпусу, замок установлений на кінцях хо мута над поздовжнім розрізом трубчастого корпусу. 2. Пристрій за п.1, який відрізняється тим, що вікна в трубчастому корпусі розташовані еквідистантно. 3. Пристрій за пп.1, 2, який відрізняється тим, що закріплений на кінцях хомута замок установлений не над поздовжнім розрізом трубчастого корпусу, а у зоні, що забезпечує при закритті замка зменшення ширини поздовжнього розрізу тр уби. Ю (13) 34516 (11) UA елементів вузла фіксації боєприпасу зменшує надійність роботи пристрою в цілому. Особливо це може позначити ся в умовах експлуа тації танка на пересіченій місцевості, коли боєприпас в пристрої кріплення зазнає значних знакозмінних навантажень. При цьому кріплення боєприпасу забезпечене тільки в аксіальному напрямку в двох опорних точках: упор головної поверхні і фіксатор вінця боєприпасу можуть виявитись недостатніми. Крім того в умовах підвищеної вібрації або трясіння можливе дотикання картонного стакана боєприпасу до внутрішньої охоплюючої поверхні трубчастого корпусу, що може привести до пошкодження стакана. Скорочення витрат часу на виймання боєприпасу досягається за рахунок значного ускладнення конструкції, що зменшує надійність пристрою в цілому і особливо при експлуа тації в бойових умовах. В основу ви находу поставлена задача удосконалення пристрою для кріплення боєприпасів, у якому шля хом вве дення стягувального елемента (хо мута з пружними прокладками), конструктивних особливостей ви конання трубчастого корпусу (поздовжнього розрізу і вікон) і нового розташуван ня відомих елементів забезпечується підвищен ня надійності кріплення боєприпасу при одночасному скороченні витрат ча су на його виймання. Для розв'язання поставленої задачі пристрій, що пропонується, для кріплення боєприпасів (19) Винахід стосується військової техніки, і, зокрема, кріплення боєприпасів, переважно в немеханізованих укладках бронетанкової техніки і може бути використаний в інши х об'єктах військового призначення для швидкознімного кріплення боєприпасів циліндричної фор ми. Найбільш близьким до технічного рішення, що заявляється, по технічній суті є «Пристрій для кріплення і витягання в системах боєук ладки з використанням труб для зберігання» за п. США №4574684, від 09.12.83, MKB F41C25/00, F42 37/00. Відомий пристрій для кріплення боєприпасів містить трубчастий корпус, призначений для укладання боєприпасу усередину його, фіксатор, який виступає за межі трубчастого корпусу для обмеження переміщення боєприпасу в аксіальному напрямку. Фіксатор закріплений на трубчастому корпусі і зв'язаний із зовнішньою поверхнею основи боєприпасу і перешкоджає його випадковому випаданню із труби. Крім того для забезпечення надійного кріплення боєприпасу і усунення переміщень в аксіальному напрямку трубчастого корпусу передбачений замок. Даний пристрій дозволяє суттєво підвищити надійність кріплення боєприпасу в трубчастому корпусі і одночасно зменшити витрати часу на його виймання. Проте істотне ускладнення конструкції, пов'язане з введенням додаткових елементів: рухомих опор, што ків з пружинами, а також ряд C2 ______________________________ 34516 містить трубчастий корпус з фіксатором на хомуті, розміщеному на задньому кінці трубчастого корпусу, відповідно до винаходу, тр убчастий корпус оснащений хо мутом з пружними прокладками і виконаний з поздовжнім розрізом і, принаймні, з трьома вікнами, виконаними в його задньому кінці, при цьому хо мут жорстко закріплений на трубчастому корпусі так, що пружні прокладки розміщені над вікнами трубчастого корпусу. Крім того вікна трубчастого корпусу розташовані еквідистантно. Додатково до цього закріплений на кінцях хо мута замок установлений над поздовжнім розрізом трубчастого корпусу. В пристрої, що заявляється, для кріплення боєприпасів забезпечена надійність кріплення при одночасному зменшенні витрат часу, наприклад, при вийманні боєприпасу із трубчастого корпусу. Це обумовлено тим, що на боєприпас одночасно діють два механізми кріплення. Під дією хомута з пружними прокладками, розташова ними над вікнами трубчастого корпусу, забезпечується надійність кріплення боєприпасу усередині його корпусу завдяки притисканню пружних прокладок, які входять у вікна трубчастого корпусу, навколо металевого стакана боєприпасу. З урахуванням того, що кількість вікон трубчастого корпусу, о хопленого хомутом з пружними прокладками, складає не менше тр ьох, а також еквідистантності їх розташування, досягається рівність прикладених зусиль в осьовому напрямку в зонах взаємодії пружних прокладок через вікна з корпусом боєприпасу. Оскільки рівнодіюча прикладених зусиль буде практично рівна нулю, забезпечується не тільки усунення осьових зміщень боєприпасу, але також симетричність його ук ладення відносно внутрішніх сті нок трубчастого корпусу. З урахуванням конусності стакана у напрямку заднього кінця між стаканом боєприпасу і внутрішньою стінкою трубчастого корпусу, виключаючи місця притиснення хомута, завжди забезпечується наявність незначного зазору, який виключає тертя картонного стакана боєприпасу об внутрішню поверхню трубчастого корпусу і усуває його пошкодження або деформацію. Цей момент набуває сво го значення в умовах експлуа тації танка при його русі по дуже пересіченій місцевості, коли на боєприпаси в укладці діють значні осьові зміщення. Пружівні властивості труби завдяки наявності поздовжнього розрізу, а також самого хомута дозволяє полегши ти процес укладання боєприпасу і його виймання із труби, так як у розімкненому стані внутрішній діаметр трубчастого корпусу збільшується, а пружні прокладки виходять із зон взаємодії. Замок з фіксацією на кінцях хо мута і розта шований над поздовжним розрізом трубчастого корпусу знаходить ся в зоні досяжності рук заряджаючого, зручний для обслуговування, що забезпечує скорочення витрат часу на його обслуговування в умовах, близьких до бойових. Крім того, еквідистантне розташування вікон трубчастого корпусу в сукупності з пружними прокладками хомута забезпечує додаткову жорсткість кріплення боєприпасу в осьовому напрямку. Така сумісна дія пружних прокладок хомута не тільки забезпечує усунення осьових зміщень, а також перешкоджає аксіальним зміщенням боєприпасу, що досягається системою кріплення: упор головної поверхні боєприпасу - фіксатор. Суть ви находу пояснюється кресленням, на якому на фіг.1 зображений зовнішній вигляд пристрою для кріплення боєприпасів в немеханізованій укладці, на фіг. 2 - вигляд у напрямку стрілки А фіг. 1. Пристрій для кріплення боєприпасів містить трубчастий корпус 1, який, наприклад, за допомогою двох косинців, закріплених на ньому (не показані), забезпечує жорсткість конструкції пристрою кріплення усередині об'єкта. Тр убчастий корпус 1 виконаний з поздовжним розрізом і, як мінімум, з трьома вікнами 2, розміщеними в осьовому напрямку еквідистантно. Вікна 2 розміщені у задньому кінці корпусу в місці закріплення хомута 3 з пружними прокладками 4, виготовленими, наприклад, з гуми. Прокладки 4 розміщені над вікнами 2 (неробочий стан) трубчастого корпусу 1. Хомут 3 жорстко з'єднаний з корпусом 1 в одній точці, наприклад, заклепкою, що перешкоджає його зміщенню в аксіальному напрямку. Хомут 3 відлежить на певній відстані від заднього кінця корпусу 1 і не виходить за межі металевої частини стакана боєприпасу. Це виконано з урахуванням того, що металева частина стакана боєприпасу може витримувати значні осьові навантаження, які передаються через прокладки 4 хомута 3, що обтискає. Завдяки такому пристрою підвищується надійність кріплення боєприпасу в умовах руху бронетехніки по дуже пересіченій місцевості, коли на нього діють комплексні навантаження. Кінці хомута З, стягнуті замком 5, орієнтовані у напрямку поздовжнього розрізу корпусу 1 і можуть містити елемент постійного зачеплення із зустрічним кінцем хомута, наприклад, накидку 6. Фіксатор 7, виконаний, наприклад, у вигляді пружної пластини, закріплений на хомуті 3 і забезпечує разом з упором для головної поверхні боєприпасу, наприклад, амортизатора, надійну йо го фіксацію в аксіальному напрямку. При укладанні, вийманні та кріпленні боєприпасів пристрій працює таким чином. При розкритому замкові 5 хо мута 3 трубчастий корпус 1 має збільше ний діаметр завдяки пружним властивостям трубчастого корпусу і відсутності стя гувального зусилля хо мута 3. Пр ужні прокладки 4 хомута 3 знаходяться над вікнами 2 корпусу 1. Боєп рипас вставляється у внутрішню охоплюючу порожнину тр убчасто го корпусу 1 до упор у го ловної поверхні боєприпасу. Під час р уху в аксіальному напрямку він віджимає вбік фіксатор 7 і безперешкодно переміщується усере дину до упору. Ко ли боєприпас зайняв та ке положення, відбувається автоматичне звільнення фіксатора 7, який через свої пружні властивості займає початкове положення фіксації на вінці боєприпасу. Цим забезпечується оперативне кріплення боєприпасу в аксіальному напрямку. Остаточне закріплення боєприпасу здійснюється замком 5. У шта тному по ложенні він стя гує кінці хо мута 3 у напрямку зменшен ня ширини розрізу тр убчастого корпусу 1. Завдяки цьому розріз корпусу 1 зменшується, діаметр трубчасто го корпусу 1 стає менше і прокладки 4 хомута 3 вхо дять у вікна 2 корпусу 1, щільно охоплюючи поверхню метале вої части ни стакана боєприпасу, розта шова ного під хо мутом 3. Ек відистантність вікон 2 в осьовому 2 34516 напрямку корпусу 1, в який входять прокладки 4 хо мута 3, стягнутого замком 5, забезпечує в сукупності рівність прикладених зусиль. Цим забезпечується практично повне усунення осьових зміщень боєприпасу і си метричність його укладення усере дині корпусу 1, що в комбінації з дією фіксатора дозво ляє підви щити надійність кріплення боєприпасу. Виймання боєприпасу здійснюється при відкритому положенні замка 5. Це приводить до розкріплення кінців хомута 3, прокладки 4 якого виходять із вікон 2 корпусу 1, звільняючи стакан боєприпасу, і займають початкове положення над вікнами 2. Водночас збільшується ширина поз довжнього розрізу корпусу 1 за рахунок своїх пружних властивостей. При відведеному вбік фіксаторі 7 здійснюється виймання боєприпасу із корпусу 1, причому фіксатор автоматично займає початкове положення після того, як боєприпас вийнятий за межі фланця. Використання цього ви находу для кріплення боєприпасу в немеханізованій укладці в об'єктах бронетанкової техніки забезпечує підвищен ня надійності кріплення при одночасному скороченні витрат часу на укладання і виймання боєприпасів. Крім того конструкція характеризується підвищеною жорсткістю кріплення, займає обмежений простір, проста і зручна в експлуа тації. Фіг. 1 3 34516 Вид А Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
