Пристрій кріплення трубопроводів

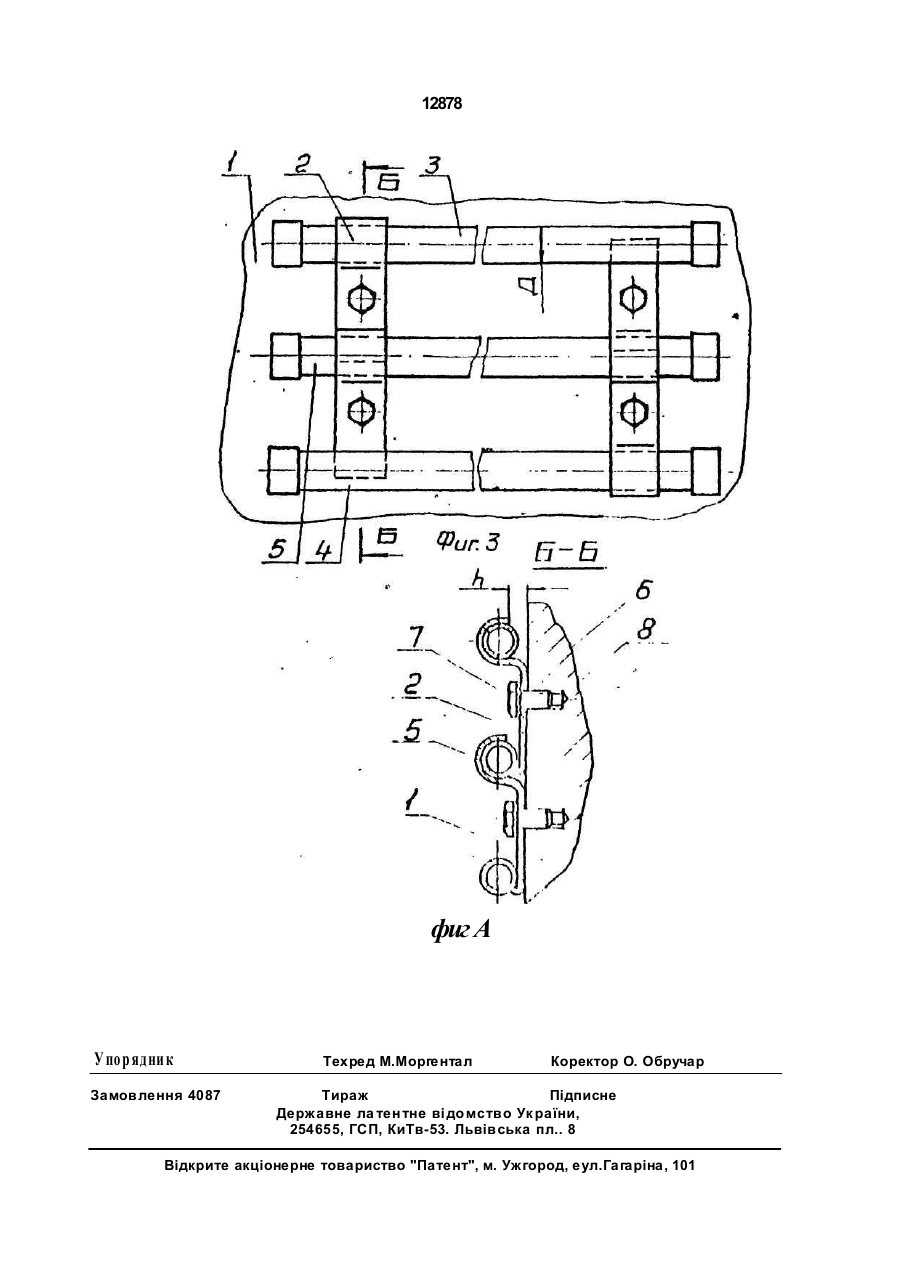

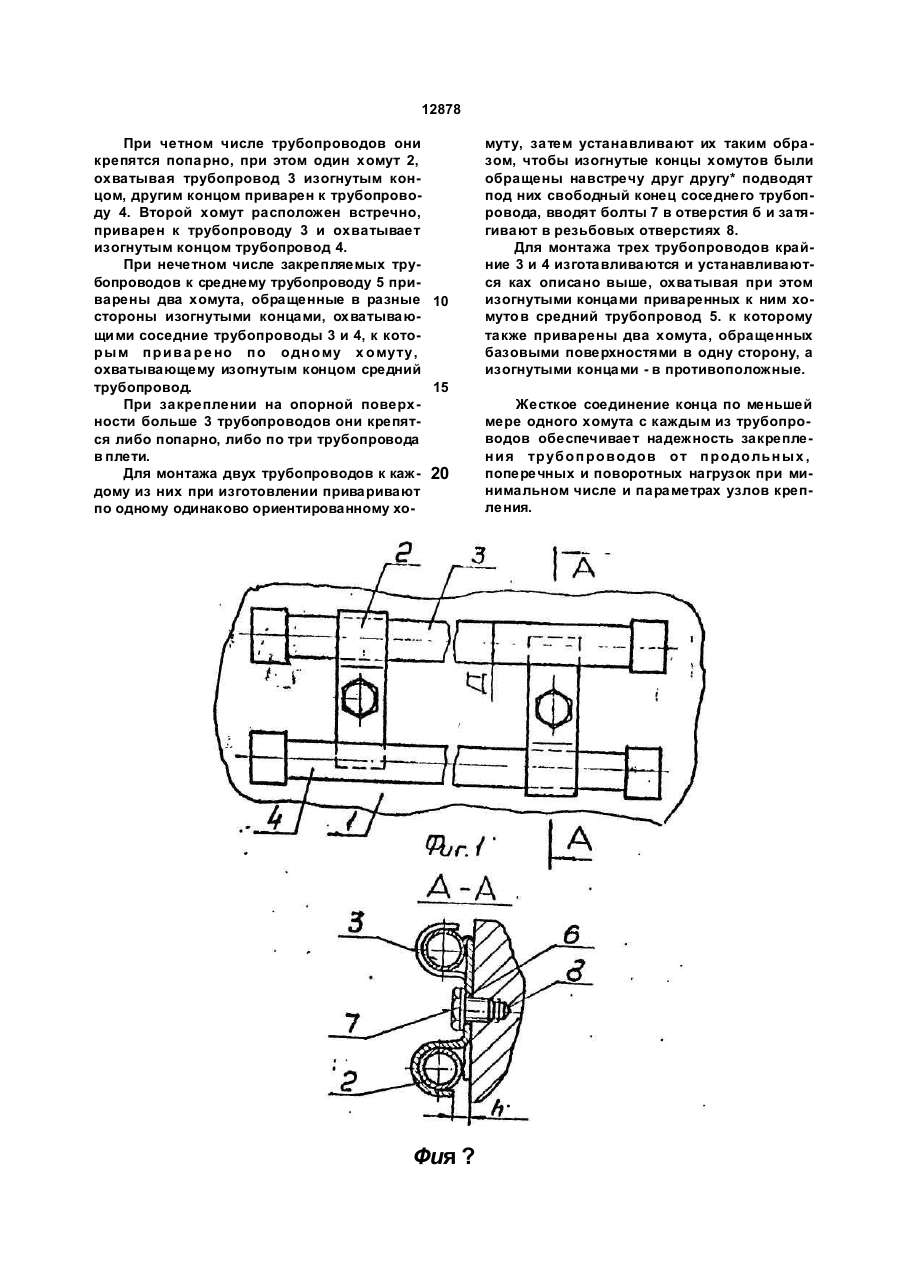

Устройство крепления трубопроводов на опорных поверхностях конструктивных элементов, содержащее хомуты с изогнутыми концами, охватывающими трубопроводы, элементы крепления, входящие в отверстия на хомуте и опорной поверхности, о т л и ч а ю щ е е с я тем, что хомуты установлены на соседних трубопроводах изогнутыми концами навстречу друг другу, при этом второй конец каждого хомута соединен с соседним трубопроводом. трех трубопроводов; на фиг.4 - разрез Б-Б фиг.З. Устройство крепления трубопроводов на опорной поверхности конструктивного элемента 1. включает хомуты 2, выполненные с изогнутыми концами, охватывающими трубопроводы 3, 4 и 5. При этом зазор между базовой поверхностью хомута и концом его изогнутой части н и, меньше диаметра "Д" трубопровода. Хомуты 2 выполнены с отверстием 6 на плоской полке, в которое заведен болт 7, завинченный в резьбовое отверстие 8 в конструктивном элементе 1, на опорной поверхности которого хомуты могут крепиться также с помощью гаечно-болтового крепежа, для чего отверстие 8 выполняется сквозным и без резьбы. Хомуты 2 на соседних трубопроводах установлены изогнутыми концами навстречу друг другу, а второй конец каждого хомута жестко соединен с соседним трубопроводом. с > 00 00 о 12878 При четном числе трубопроводов они крепятся попарно, при этом один хомут 2, охватывая трубопровод 3 изогнутым концом, другим концом приварен к трубопроводу 4. Второй хомут расположен встречно, приварен к трубопроводу 3 и охватывает изогнутым концом трубопровод 4. При нечетном числе закрепляемых трубопроводов к среднему трубопроводу 5 приварены два хомута, обращенные в разные 10 стороны изогнутыми концами, охватывающими соседние трубопроводы 3 и 4, к которым прива ре но по одному х омуту, охватывающему изогнутым концом средний трубопровод. 15 При закреплении на опорной поверхности больше 3 трубопроводов они крепятся либо попарно, либо по три трубопровода в плети. Для монтажа двух трубопроводов к каж- 20 дому из них при изготовлении приваривают по одному одинаково ориентированному хо Фия ? муту, затем устанавливают их таким образом, чтобы изогнутые концы хомутов были обращены навстречу друг другу* подводят под них свободный конец соседнего трубопровода, вводят болты 7 в отверстия б и затягивают в резьбовых отверстиях 8. Для монтажа трех трубопроводов крайние 3 и 4 изготавливаются и устанавливаются ках описано выше, охватывая при этом изогнутыми концами приваренных к ним хомутов средний трубопровод 5. к которому также приварены два хомута, обращенных базовыми поверхностями в одну сторону, а изогнутыми концами - в противоположные. Жесткое соединение конца по меньшей мере одного хомута с каждым из трубопроводов обеспечивает надежность закрепления трубопроводов от продольных , поперечных и поворотных нагрузок при минимальном числе и параметрах узлов крепления. 12878 фиг А У пор ядник Замовлення 4087 Техред М.Моргентал Коректор О. Обручар Тираж Підписне Державне ла тентне ві домство Ук раїни, 254655, ГСП, КиТв-53. Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, еул.Гагаріна, 101
