Конфорка

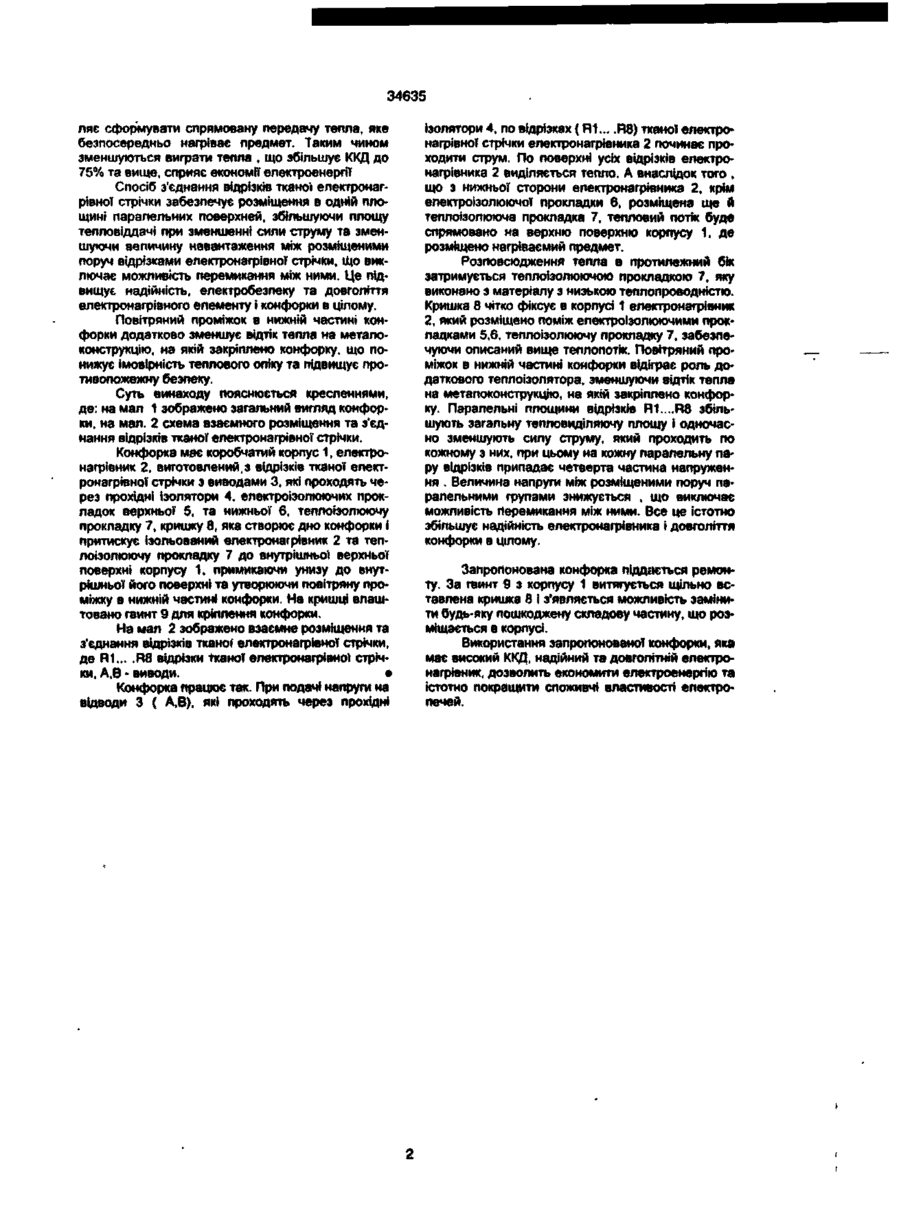

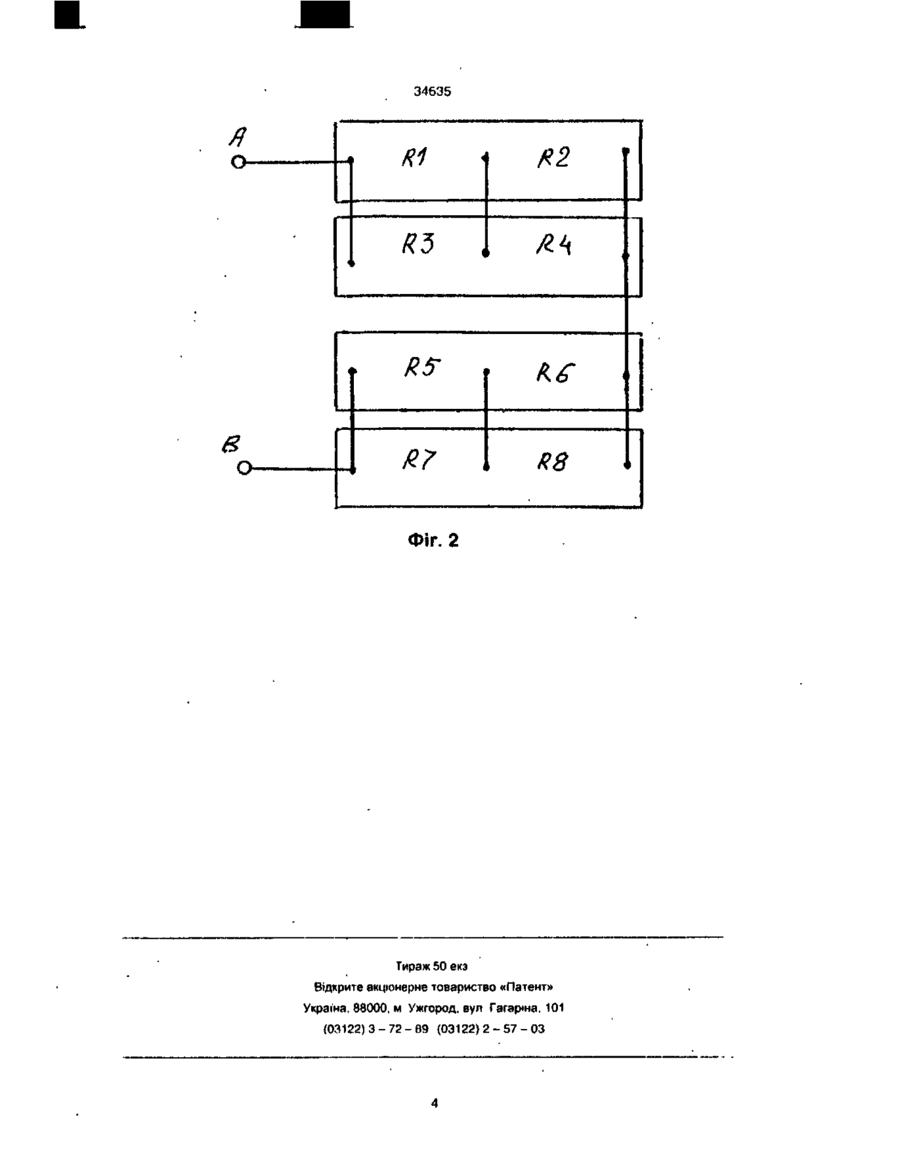

Конфорка, яка має корпус та кришку, в якому розміщено електронагрівник та його ізоляція, яка відрізняється тим, що електронагрівник виконано з відрізків тканої електронагрівної стрічки, розташованих та з'єднаних з утворенням паралельних площинних поверхонь, розміщених між електроізолюючими прокладками і притиснутими до верхньої внутрішньої поверхні коробчастого корпуса через теплоізоляційну прокладку кришкою, яка щільно примикає до внутрішньої поверхні корпуса, створюючи повітряний проміжок в його нижній частині. . Винахід відноситься до нагрівних пристроїв і може бути використаний в побуті, наприклад, дня електропечей. Відомими є конфорки з корпусом, штампованим з листової сталі або відлитим з чавуну В кожній такій конфорці в ролі електронагрівника влаштовано щонайменше дві спіралі з дроту з великим електричним опором ( Бытовые электронагревательные приборы, Москва, 1988 г, Энергоатомиздат, стр.8). Циліндроподібні спіралі в цих виробах формують потік теплової енергії у всіх радіальних напрямах На нагрівальний предмет припадає незначна частка, яка зменшується ще й відносно товстої електроізоляції чи повітряного проміжка. ККД таких конфорок низький, від 58% до 68% Конструктивне виконання конфорок виключає їх повторний демонтаж Такі конфорки ремонту не підлягають. Відомі конфорки виконано в формі спіралей, зігнутих з ТЄНів, зовнішня оболонка яких постійно зазнає дії харчових кислот та лугів, і тому виготовляється з спеціальних нержавіючих коштовних сплавів. Технологія виготовлення ТЕНів не передба• чає їх ремонт, тому що теплостворюючу спіраль запресовано у порошковому електроізоляційному матеріалі, який поміщено у металеву оболонку. ККД таких конфорок не перевищує 72% (Бытовые электронагревательные приборы, Москва, 1988 г Энергоатомиздат) Найбільш близьким технічним рішенням прототипом є електрична плита з кільцеподібним корпусом, закритим кришкою, у виємки якої вмонтовано електронагрівники. Електронагрівники притиснуті пластиною і мають вигляд площинної спі ралі з резистивного матеріалу, нанесеного на керамічну ппастину ( див патент РФ N* 211418. кл. 6F24C 7/06) Таке виготовлення й взаємне розташування елементів пристрою не дозволяють сформувати площинний потік тепла, спрямований від електронагрівника на нагріваємий предмет, а конструктивні особливості спіралі не сприяють її довголіттю та надійності. Пристрій є багатоелементним і не підлягає ремонту В основу винаходу поставлено завдання створити таку конфорку, в якій використання техно-' логічно нових теплостворюючих джерел, виконання конструктивних елементів та їх взаємне розміщення дозволило б збільшити ККД за рахунок ефективного використання, зменшити можливість теплового опіку, збільшивши пожежну безпеку Для вирішення поставленого завдання в конфорці, що має корпус з кришкою, в якому розміщено електронагрівник та його ізоляція, відповідно до винаходу, електронагрівник виготовлено з відрізків тканої елекгронагрівної стрічки, розташованих та з'єднаних з утворенням паралельних площинних поверхней, розміщених між електроізолюючими прокладками й притиснутих до верхньої внутрішньо» поверхні коробчатого корпусу через теплоізоляційну прокладку кришкою, яка щільно примикає до внутрішньої поверхні корпусу, створюючи повітряний проміжок в його нижній частині. Теллостворююче джерело - ткану електронагрівну стрічку використано для виготовлення електрснагрівника, що забезпечує площинну форму, і разом з теплоізолюючою прокладкою дозво (21)98105357 (22)13.10.1998 (24)15 03 2001 (46) 15 03.2001 Бюл № 2 , 2001 р (72) Удовиченко Вячеслав Васильович (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ со ю со ф *t со 34635 ляє сформувати спрямовану передачу тепла, яке безпосередньо нагріває предмет. Таким чином зменшуються виграти тепла , що збільшує ККД до 75% та вище, сприяє економії електроенергії Спосіб з'єднання відрізків тканої електронагрівної стрічки забезпечує розміщення в одній площині паралельних поверхней, збільшуючи площу тепловіддачі при зменшенні сили струму та зменшуючи вепичину навантаження між розміщеними поруч відрізками електронагрівної стрічки, що виключає можливість перемикання між ними. Це підвищує надійність, електробезпеку та довголіття електронагрівного елементу і конфорки в цілому. Повітряний проміжок в нижній частині конфорки додатково зменшує відтік тепла на металоконструкцію, на якій закріплено конфорку, що понижує імовірність теплового опіку та підвищує противопожежну безпеку. Суть винаходу пояснюється кресленнями, де: на мал 1 зображено загальний вигляд конфорки, на мал. 2 схема взаємного розміщення та з'єднання відрізків тканої електронагрівної стрічки. Конфорка має коробчатий корпус 1, електро» нагрівник 2, виготовлений,з відрізків тканої електронагрівної стрічки з виводами 3, які проходять через прохідні ізолятори 4, електроізолюючих прокладок верхньої 5, та нижньої 6, теплоізолюючу прокладку 7, кришку 8, яка створює дно конфорки і притискує ізольований електронагрівник 2 та теплоізолюючу прокладку 7 до внутрішньої верхньої поверхні корпусу 1. примикаючи унизу до внутрішньої його поверхні та утворюючи повітряну проміжку в нижній частині конфорки. На кришці влаштовано гвинт 9 для кріплення конфорки. На мал 2 зображено взаємне розміщення та з'єднання відрізків тканої' електронагрівної стрічки, де R1... .R8 відрізки тканої електронагрівної стрічки, А.В - виводи. • Конфорка працює так. При подачі напруги на відводи 3 ( А,В), які проходять через прохідні ізолятори 4, по відрізках (R1... .R8) тканої електронагрівної стрічки електронагріеника 2 починає проходити струм. По поверхні усіх відрізків електронафівника 2 виділяється тепло. А внаслідок того , що з нижньої сторони електронагрівника 2, крім електроізолюючої прокладки 6, розміщена ще й теллоізолююча прокладка 7, тепловий потік буде спрямовано на верхню поверхню корпусу 1, де розміщено нагріваємий предмет. Розповсюдження тепла в протилежний бік затримується теплоізолюючою прокладкою 7, яку виконано з матеріалу з низькою теплопроводністю. Кришка 8 чітко фіксує в корпусі 1 електронафівник 2, який розміщено поміж електроізолюючими прок* ладками 5,6, теплоізолюючу прокладку 7, забезпечуючи описаний вище теплопотік. Повітряний проміжок в нижній частині конфорки відіфає роль додаткового теплоізолятора, зменшуючи відтік тепла на металоконструкцію, на якій закріплено конфорку. Паралельні площини відрізків R1....R8 збільшують загальну тепловиділяючу площу і одночасно зменшують силу струму, який проходить по кожному з них, при цьому на кожну паралельну пару відрізків припадає четверта частина напруження . Величина напруги між розміщеними поруч паралельними фупами знижується , що виключає можливість Перемикання між ними. Все це істотно збільшує надійність електронафівника і довголіття конфорки в цілому. Запропонована конфорка піддається ремонту. За гвинт 9 з корпусу 1 витягується щільно вставлена кришка 8 і з'являється можливість замінити будь-яку пошкоджену складову частину, що розміщається в корпусі. Використання запропонованої конфорки, яка має високий ККД, надійний та довголітній електронафівник, дозволить економити електроенергію та істотно покращити споживчі властивості електропечей. Г-ЧФ '1 Э S ~W зеэсе 34635 о в о R7 ,. R8 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна. 101 (03122)3-72-89 (03122)2-57-03
