Підп’ятник
Номер патенту: 14267
Опубліковано: 15.05.2006
Автори: Павленко Георгій Іванович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Підп'ятник, що містить опорні елементи з робочими поверхнями, один з яких нерухомий, а другий встановлено з можливістю обертання відносно своєї осі, який відрізняється тим, що додатково обладнаний тілом кочення, виконаним у вигляді кульки, при цьому робоча поверхня кожного опорного елемента містить сферичну канавку, осі сферичних канавок співпадають з осями опорних елементів, а кулька розташована між опорними елементами в сферичних канавках.
Текст

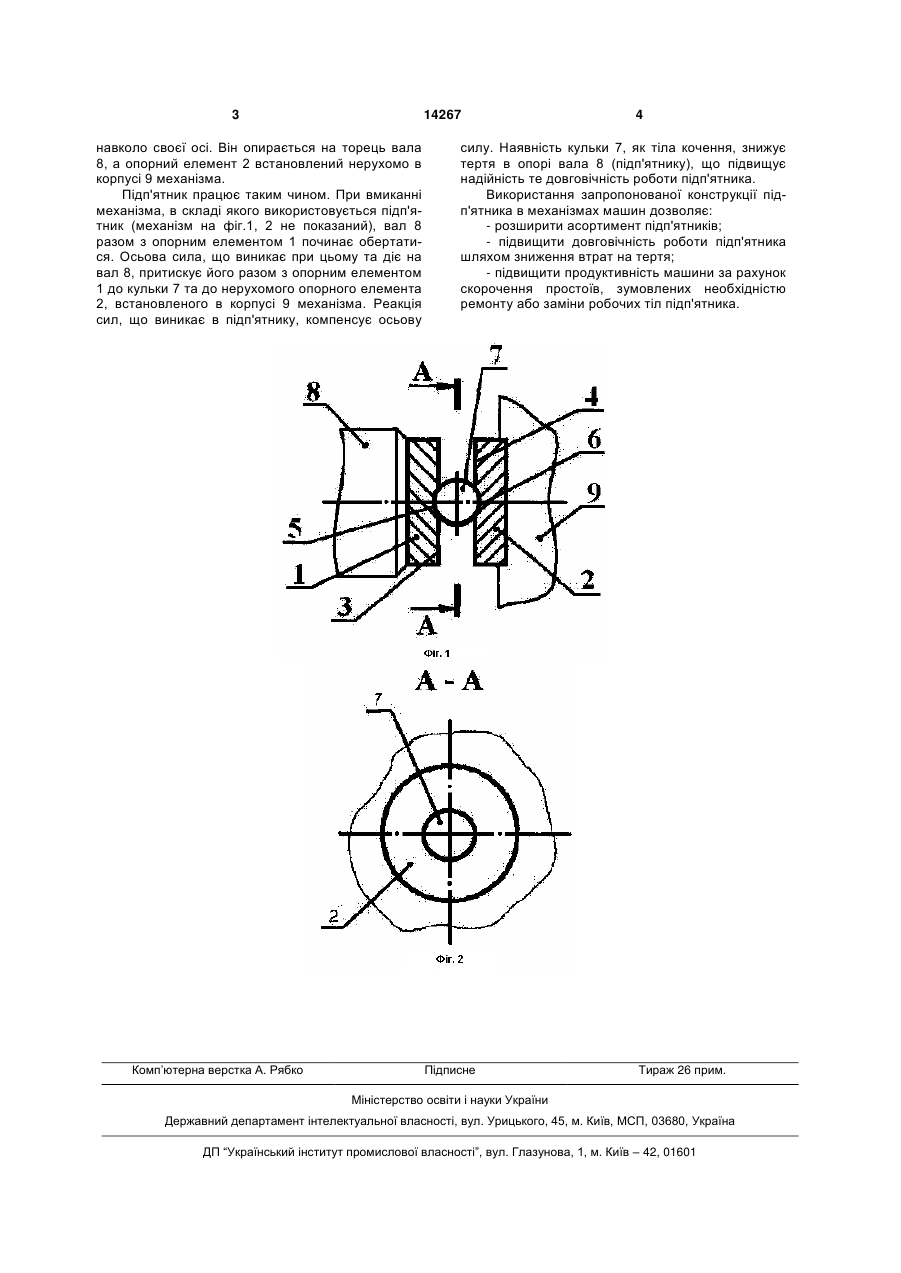

Підп'ятник, що містить опорні елементи з робочими поверхнями, один з яких нерухомий, а дру 3 14267 навколо своєї осі. Він опирається на торець вала 8, а опорний елемент 2 встановлений нерухомо в корпусі 9 механізма. Підп'ятник працює таким чином. При вмиканні механізма, в складі якого використовується підп'ятник (механізм на фіг.1, 2 не показаний), вал 8 разом з опорним елементом 1 починає обертатися. Осьова сила, що виникає при цьому та діє на вал 8, притискує його разом з опорним елементом 1 до кульки 7 та до нерухомого опорного елемента 2, встановленого в корпусі 9 механізма. Реакція сил, що виникає в підп'ятнику, компенсує осьову Комп’ютерна верстка А. Рябко 4 силу. Наявність кульки 7, як тіла кочення, знижує тертя в опорі вала 8 (підп'ятнику), що підвищує надійність те довговічність роботи підп'ятника. Використання запропонованої конструкції підп'ятника в механізмах машин дозволяє: - розширити асортимент підп'ятників; - підвищити довговічність роботи підп'ятника шляхом зниження втрат на тертя; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл підп'ятника. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToe bearing
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПодпятник
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: F16C 31/00
Мітки: підп'ятник
