Термоелектричний льодогенератор

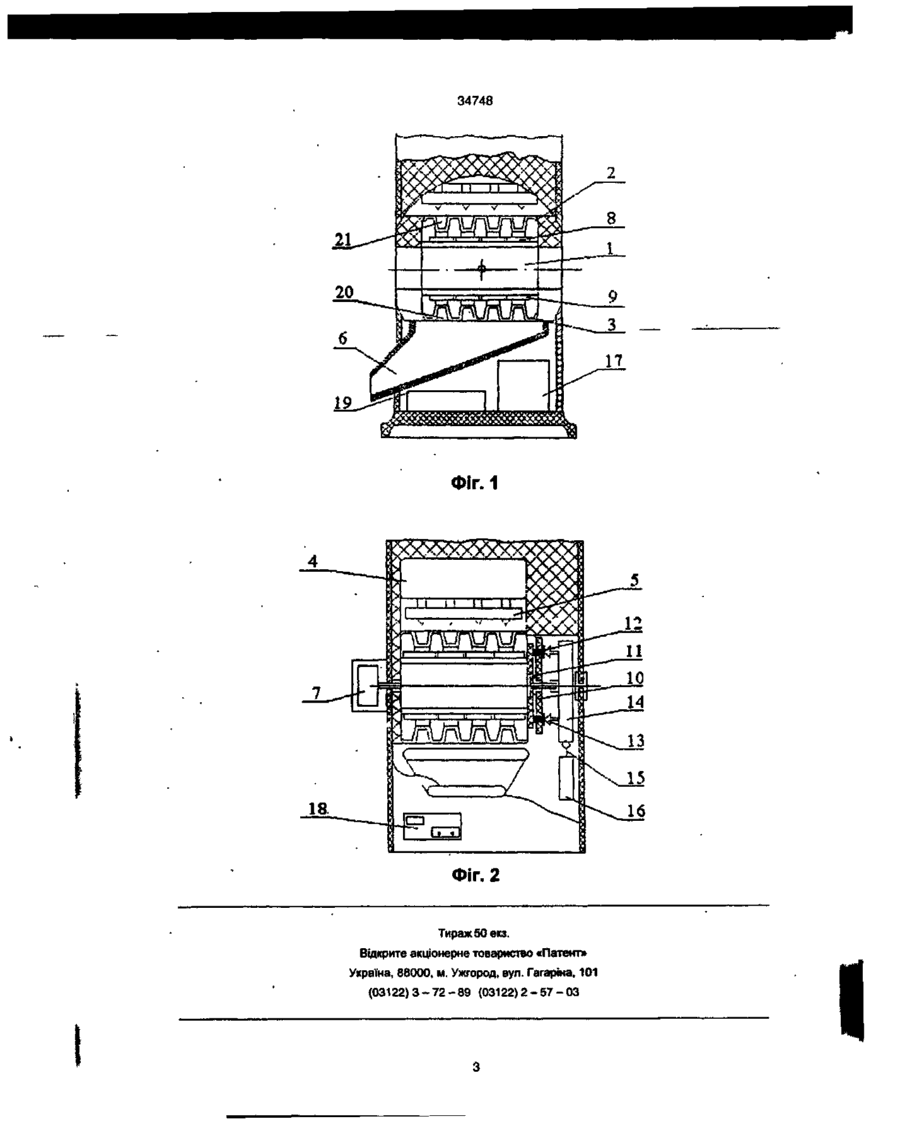

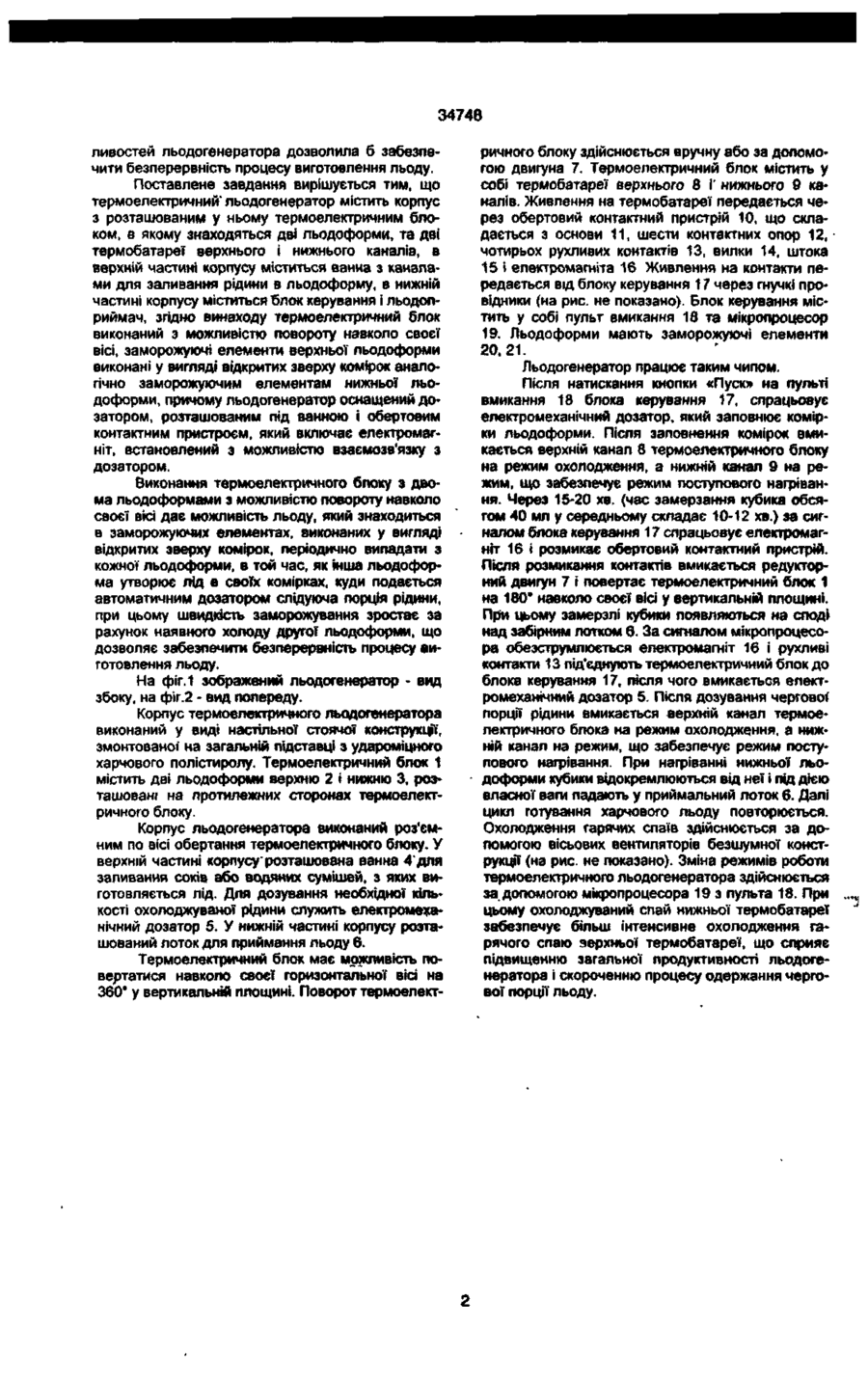

Термоелектричний льодогенератор, що містить корпус з розташованим у ньому термоелектричним блоком, в якому знаходяться дві льодоформи з заморожуючими елементами та дві термобатареї верхнього і нижнього каналів, в вер хній частині корпусу міститься ванна з каналами для заливання рідини в льодоформу, в нижній частині корпусу міститься блок керування і льодоприймач, який відрізняється тим, що термоелектричний блок виконаний з можливістю повороту навколо своєї вісі, заморожуючі елементи верхньої льодоформи виконані у вигляді відкритих зверху комірок аналогічно заморожуючим елементам нижньої льодоформи, причому льодогенератор оснащений дозатором, розташованим під ванною і обертовим контактним пристроєм, який включає електромагніт, встановлений з можливістю взаємозв'язку з дозатором Винахід відноситься до холодильної техніки і стосується термоелектричних льодогенераторів для виготовлення льоду ячеїстої форми з води, соків в умовах підприємств громадського харчування або різноманітних ВОДЯНИУ сумішей у побуті та медицині. Відомий льодогенератор кубикового льоду, що містить льодоформу з матеріалу з низькою теплопровідністю, що включає корпус із наскрізними комірками, що мають форму, яка розширюється до низу, оснащений кожухом Із теплоізольованою кришкою, поворотну вісь у вигляді вертикальної стійки, на якій консольно змонтований корпус льодоформи з можливістю повороту на 180° підйому і опускання до взаємодії з нерухомим теплопровідним днищем, термоелектричний охолодник льодоформи з ребристим теплообмінником і вентилятором, місткість із патрубками для заливання води (соків, водяних сумішей) у кожну комірку льодоформи, змонтованої на тенлоізольованій кришці кожуха, фіксатор положення льодоформи, блок керування, пов'язаний із фіксатором і льодоприймач, теплообмінник між ребрами на стороні, суміжній з охолоджувачем, обладнаний капілярно-пористим покриттям, у центрі днища льодоформи виконано отвір, в отворі розміщена трубка з нетеплопроводного матеріалу з'єднуюча порожнину льодоформи з покриттям, площина днища виконана з нахилом у бік отвору, а на корпусі льодоформи, прилеглої до отвору в днищі, закріплена ущільнююча прокладка [А.с. СРСР №1707459, кл. МПК6 F25 С1/12; F25 С1/14, 1992]. Проте розташування і поворот льодоформи в горизонтальній площині призводить до невиправданого збільшення габаритів виробу, незручності в експлуатації Крім того, після повороту льодоформи в положення, у якому проводиться викид кубиків льоду, порушується загальний тепловий баланс льодогенератора, що у свою чергу сприяє додатковій витраті електроенергії після приведення льодоформи у робочий стан. Відомий також термоелектричний льодогенератор, що містить корпус з розташованим у ньому термоелектричним блоком, в якому знаходяться дві льодоформи з заморожуючими елементами та дві термобатареї верхнього і нижнього каналів, в верхній частині корпусу міститься ванна з каналами для заливання рідини в льодоформу, в нижній частині корпусу міститься блок керування і льодоприймач {А.с. СРСР № 1753213, кл. МПК6 F25 С 1/12. 1992]. Оснащення льдогенератора додатковим термоелектричним блоком, закріпленим нерухомо над першим блрком і виконання заморожуючих елементів верхньої льодоформи у вигляді направлених вниз пальців для розташування в відкритих комірках нижньої льодоформи першого блоку, яка має можливість повертатись навколо своєї вісі, знижує продуктивність льодогенератору за рахунок того, що поки виконується процес підтаювання, процес виготовлення нової порції льоду не відбувається. В основу даного винаходу поставлено завдання створення такого термоелектричного льодогенератора, у якому зміна конструктивних особ СО со < 34748 ливостей льодогенератора дозволила б забезпечити безперервність процесу виготовлення льоду. Поставлене завдання вирішується тим, що термоелектричний" льодогенератор містить корпус з розташованим у ньому термоелектричним блоком, в якому знаходяться дві льодоформи, та дві термобатареї верхнього і нижнього каналів, в верхній частині корпусу міститься ванна з каналами для заливання рідини в льодоформу, в нижній частині корпусу міститься блок керування і льодоприймач, згідно винаходу термоелектричний блок виконаний з можливістю повороту навколо своєї вісі, заморожуючі елементи верхньої льодоформи виконані у вигляді відкритих зверху комірок аналогічно заморожуючим елементам нижньої льодоформи, причому льодогенератор оснащений дозатором, розташованим під ванною і обертовим контактним пристроєм, який включає електромагніт, встановлений з можливістю взаємозв'язку з дозатором. Виконання термоелектричного блоку з двома льодоформами з можливістю повороту навколо своєї вісі дає можливість льоду, який знаходиться в заморожуючих елементах, виконаних у вигляді відкритих зверху комірок, періодично випадати з кожної льодоформи, в той час, як інша льодоформа утворює лід в своїх комірках, куди подається автоматичним дозатором слідуюча порція рідини, при цьому швидкість заморожування зростає за рахунок наявного холоду другої льодоформи, що дозволяє забезпечити безперервність процесу виготовлення льоду. На фіг. 1 зображений льодогенератор - вид збоку, на фіг.2 - вид попереду. Корпус термоелектричного льодогенератора виконаний у виді настільної стоячої конструкції, змонтованої на загальній підставці з удароміцного харчового полістиролу. Термоелектричний блок 1 містить дві льодоформи верхню 2 і нижню 3, розташовані на протилежних сторонах термоелектричного блоку. Корпус льодогенератора виконаний роз'ємним по вісі обертання термоелектричного блоку. У верхній частині корпусу'розташована ванна 4 для заливання соків або водяних сумішей, з яких виготовляється лід. Для дозування необхідної кількості охолоджуваної рідини служить електромеханічний дозатор 5. У нижній частині корпусу розташований лоток для приймання льоду 6. Термоелектричний блок має можливість повертатися навколо своєї горизонтальної вісі на 360° у вертикальній площині. Поворот термоелект ричного блоку здійснюється вручну або за допомогою двигуна 7. Термоелектричний блок містить у собі термобатареї верхнього 8 і' нижнього 9 каналів. Живлення на термобатареї передається через обертовий контактний пристрій 10, що складається з основи 11, шести контактних опор 12, чотирьох рухливих контактів 13, вилки 14, штока 15 і електромагніта 16 Живлення на контакти передається від блоку керування 17 через гнучкі провідники (на рис. не показано). Блок керування містить у собі пульт вмикання 18 та мікропроцесор 19. Льодоформи мають заморожуючі елементи 20,21. Льодогенератор працює таким чипом. Після натискання кнопки «Пуск» на пульті вмикання 18 блока керування 17, спрацьовує електромеханічний дозатор, який заповнює комірки льодоформи. Після заповнення комірок вмикається верхній канал 8 термоелектричного блоку на режим охолодження, а нижній канал 9 на режим, що забезпечує режим поступового нагрівання. Через 15-20 хв. (час замерзання кубика обсягом 40 мл у середньому складає 10-12 хв.) за сигналом блока керування 17 спрацьовує електромагніт 16 і розмикає обертовий контактний пристрій. Після розмикання контактів вмикається редукторний двигун 7 і повертає термоелектричний блок 1 на 180° навколо своєї вісі у вертикальній площині. Прій цьому замерзлі кубики появляються на споді над забірним лотком 6. За сигналом мікропроцесора обезструмлюється електромагніт 16 і рухливі контакти 13 під'єднують термоелектричний блок до блока керування 17, після чого вмикається електромеханічний дозатор 5. Після дозування чергової порції рідини вмикається верхній канал термоелектричного блока на режим охолодження, а нижній канал на режим, що забезпечує режим поступового нагрівання. При нагріванні нижньої льодоформи кубики відокремлюються від неї і під дією власної ваги падають у приймальний лоток 6. Далі цикл готування харчового льоду повторюється. Охолодження гарячих спаїв здійснюється за допомогою вісьових вентиляторів безшумної конструкції (на рис. не показано). Зміна режимів роботи термоелектричного льодогенератора здійснюється за допомогою мікропроцесора 19 з пульта 18. При цьому охолоджуваний спай нижньої термобатареї забезпечує більш інтенсивне охолодження гарячого спаю верхньої термобатареї, що сприяє підвищенню загальної продуктивності льодогенератора і скороченню процесу одержання чергової порції льоду. 34748 ФІГ 1 uvruvi JriHMJrL 18 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000. м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
