Пристрій для безупинного обрізування корінця книжкового блока і підготовки його до нанесення клею

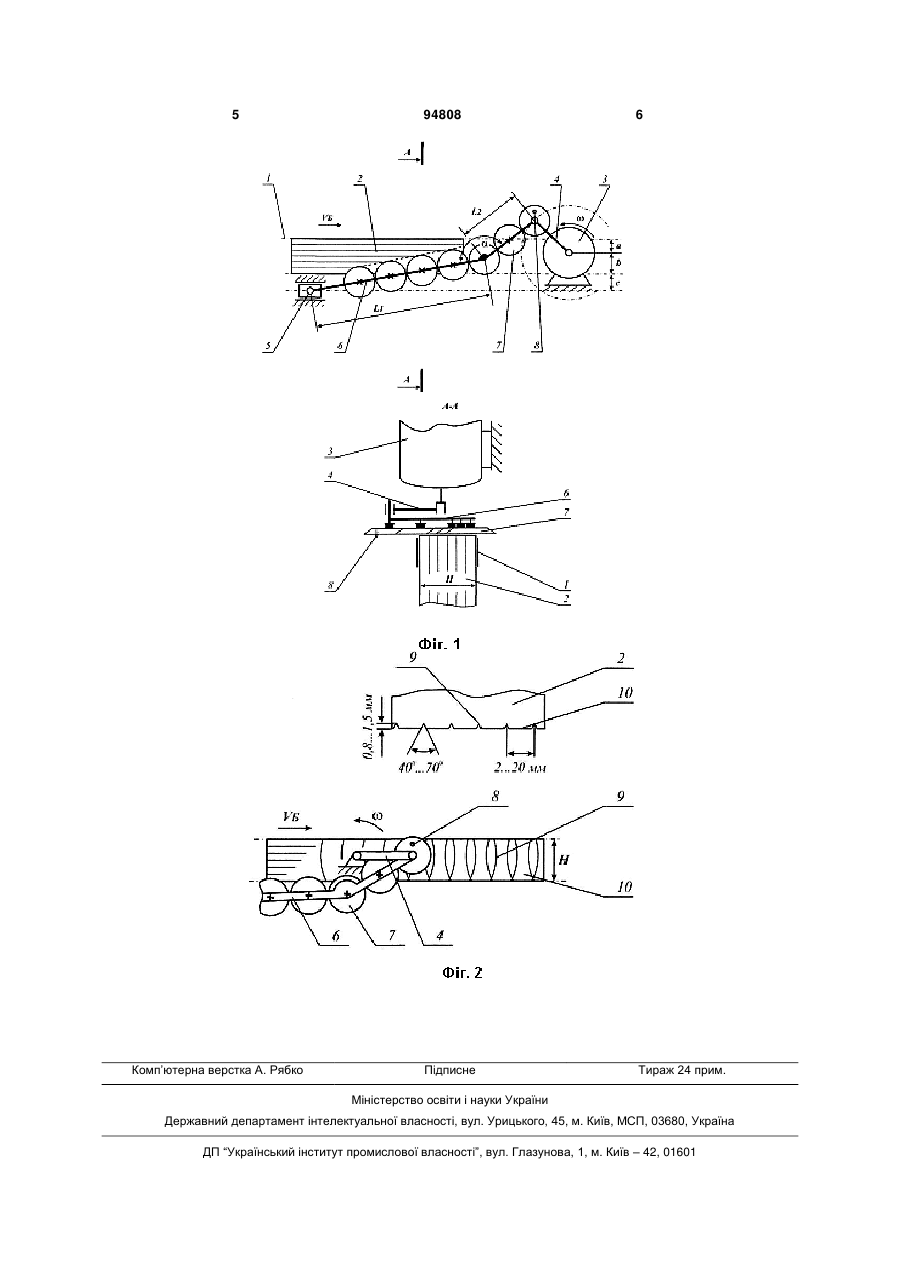

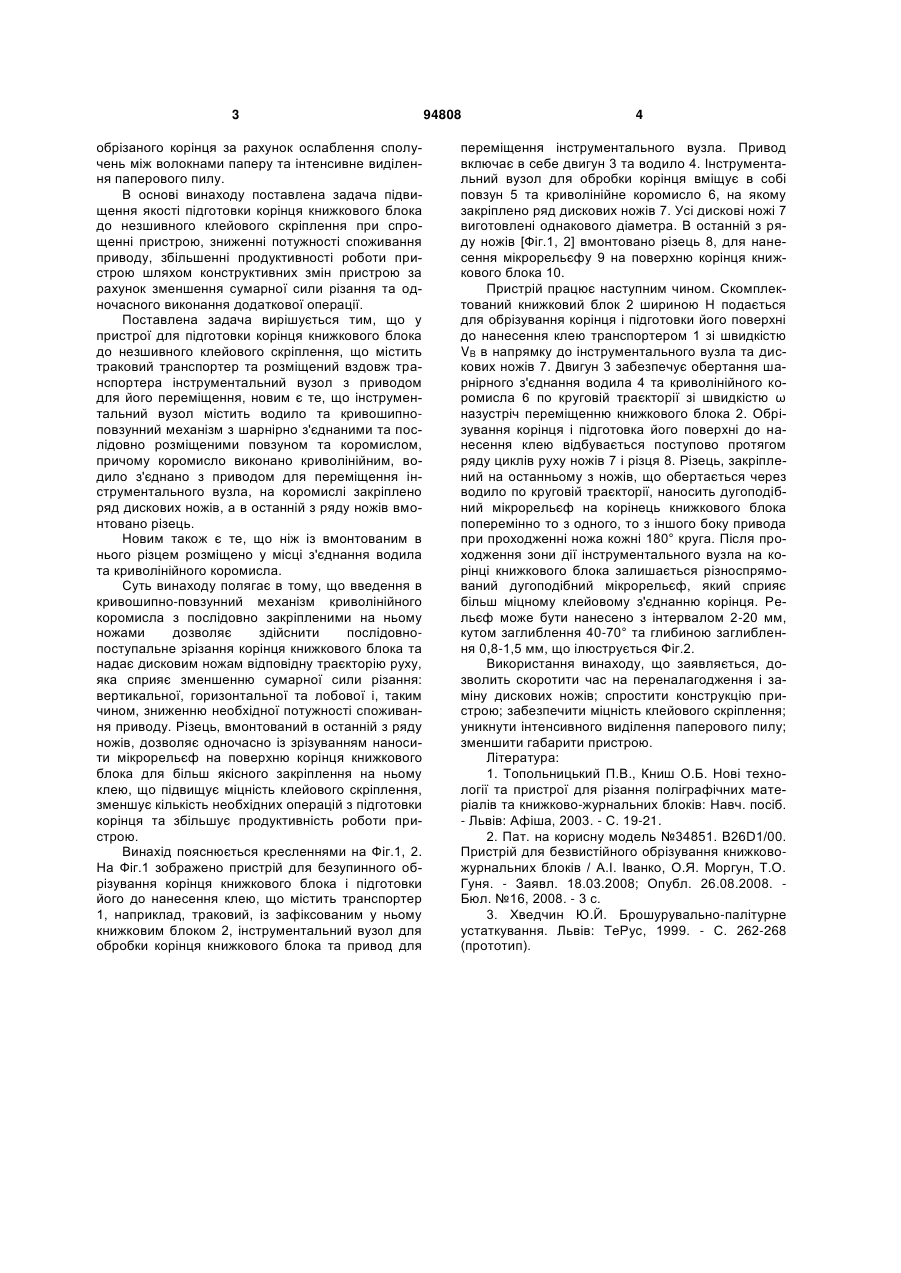

1. Пристрій для безупинного обрізування корінця книжкового блока і підготовки його до нанесення клею, що містить траковий транспортер та розміщений вздовж транспортера інструментальний вузол з приводом для його переміщення, який відрізняється тим, що інструментальний вузол містить водило та кривошипно-повзунний механізм з шарнірно з'єднаними та послідовно розміщеними повзуном та коромислом, причому коромисло виконано криволінійним, водило з'єднано з приводом для переміщення інструментального вузла, на коромислі закріплено ряд дискових ножів, а в останній з ряду ножів вмонтовано різець. 2. Пристрій для безупинного обрізування корінця книжкового блока і підготовки його до нанесення клею за п. 1, який відрізняється тим, що ніж із вмонтованим в нього різцем розміщено у місці з'єднання водила та криволінійного коромисла. UA (21) a200911438 (22) 10.11.2009 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ІВАНКО АНДРІЙ ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" (56) UA 34851 U, 26.08.2008 UA 58677 C2, 15.09.2005 UA 42453 A, 15.10.2001 UA 40253 A, 16.07.2001 SU 403548, 26.10.1973 SU 1791159 A1, 30.01.1993 SU 1729742 A1, 30.04.1992 EP 0538198 A1, 21.04.1993 US 6077016 A, 20.06.2000 CN 200948608 Y, 19.09.2007 C2 2 (19) 1 3 обрізаного корінця за рахунок ослаблення сполучень між волокнами паперу та інтенсивне виділення паперового пилу. В основі винаходу поставлена задача підвищення якості підготовки корінця книжкового блока до незшивного клейового скріплення при спрощенні пристрою, зниженні потужності споживання приводу, збільшенні продуктивності роботи пристрою шляхом конструктивних змін пристрою за рахунок зменшення сумарної сили різання та одночасного виконання додаткової операції. Поставлена задача вирішується тим, що у пристрої для підготовки корінця книжкового блока до незшивного клейового скріплення, що містить траковий транспортер та розміщений вздовж транспортера інструментальний вузол з приводом для його переміщення, новим є те, що інструментальний вузол містить водило та кривошипноповзунний механізм з шарнірно з'єднаними та послідовно розміщеними повзуном та коромислом, причому коромисло виконано криволінійним, водило з'єднано з приводом для переміщення інструментального вузла, на коромислі закріплено ряд дискових ножів, а в останній з ряду ножів вмонтовано різець. Новим також є те, що ніж із вмонтованим в нього різцем розміщено у місці з'єднання водила та криволінійного коромисла. Суть винаходу полягає в тому, що введення в кривошипно-повзунний механізм криволінійного коромисла з послідовно закріпленими на ньому ножами дозволяє здійснити послідовнопоступальне зрізання корінця книжкового блока та надає дисковим ножам відповідну траєкторію руху, яка сприяє зменшенню сумарної сили різання: вертикальної, горизонтальної та лобової і, таким чином, зниженню необхідної потужності споживання приводу. Різець, вмонтований в останній з ряду ножів, дозволяє одночасно із зрізуванням наносити мікрорельєф на поверхню корінця книжкового блока для більш якісного закріплення на ньому клею, що підвищує міцність клейового скріплення, зменшує кількість необхідних операцій з підготовки корінця та збільшує продуктивність роботи пристрою. Винахід пояснюється кресленнями на Фіг.1, 2. На Фіг.1 зображено пристрій для безупинного обрізування корінця книжкового блока і підготовки його до нанесення клею, що містить транспортер 1, наприклад, траковий, із зафіксованим у ньому книжковим блоком 2, інструментальний вузол для обробки корінця книжкового блока та привод для 94808 4 переміщення інструментального вузла. Привод включає в себе двигун 3 та водило 4. Інструментальний вузол для обробки корінця вміщує в собі повзун 5 та криволінійне коромисло 6, на якому закріплено ряд дискових ножів 7. Усі дискові ножі 7 виготовлені однакового діаметра. В останній з ряду ножів [Фіг.1, 2] вмонтовано різець 8, для нанесення мікрорельєфу 9 на поверхню корінця книжкового блока 10. Пристрій працює наступним чином. Скомплектований книжковий блок 2 шириною Н подається для обрізування корінця і підготовки його поверхні до нанесення клею транспортером 1 зі швидкістю VB в напрямку до інструментального вузла та дискових ножів 7. Двигун 3 забезпечує обертання шарнірного з'єднання водила 4 та криволінійного коромисла 6 по круговій траєкторії зі швидкістю ω назустріч переміщенню книжкового блока 2. Обрізування корінця і підготовка його поверхні до нанесення клею відбувається поступово протягом ряду циклів руху ножів 7 і різця 8. Різець, закріплений на останньому з ножів, що обертається через водило по круговій траєкторії, наносить дугоподібний мікрорельєф на корінець книжкового блока поперемінно то з одного, то з іншого боку привода при проходженні ножа кожні 180° круга. Після проходження зони дії інструментального вузла на корінці книжкового блока залишається різноспрямований дугоподібний мікрорельєф, який сприяє більш міцному клейовому з'єднанню корінця. Рельєф може бути нанесено з інтервалом 2-20 мм, кутом заглиблення 40-70° та глибиною заглиблення 0,8-1,5 мм, що ілюструється Фіг.2. Використання винаходу, що заявляється, дозволить скоротити час на переналагодження і заміну дискових ножів; спростити конструкцію пристрою; забезпечити міцність клейового скріплення; уникнути інтенсивного виділення паперового пилу; зменшити габарити пристрою. Література: 1. Топольницький П.В., Книш О.Б. Нові технології та пристрої для різання поліграфічних матеріалів та книжково-журнальних блоків: Навч. посіб. - Львів: Афіша, 2003. - С. 19-21. 2. Пат. на корисну модель №34851. B26D1/00. Пристрій для безвистійного обрізування книжковожурнальних блоків / А.І. Іванко, О.Я. Моргун, Т.О. Гуня. - Заявл. 18.03.2008; Опубл. 26.08.2008. Бюл. №16, 2008. - 3 с. 3. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Львів: ТеРус, 1999. - С. 262-268 (прототип). 5 Комп’ютерна верстка А. Рябко 94808 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
