Матриця поліградієнтного електромагнітного сепаратора

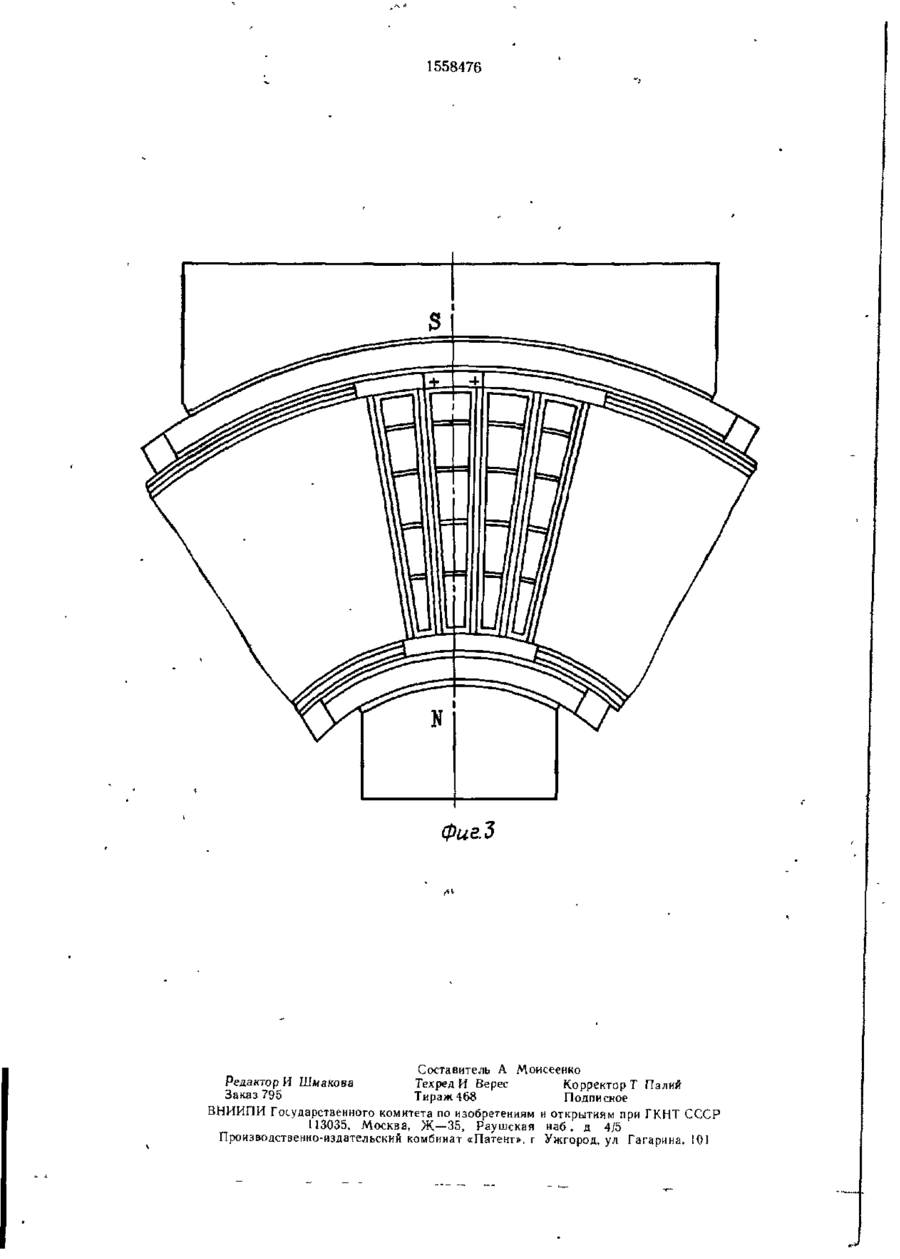

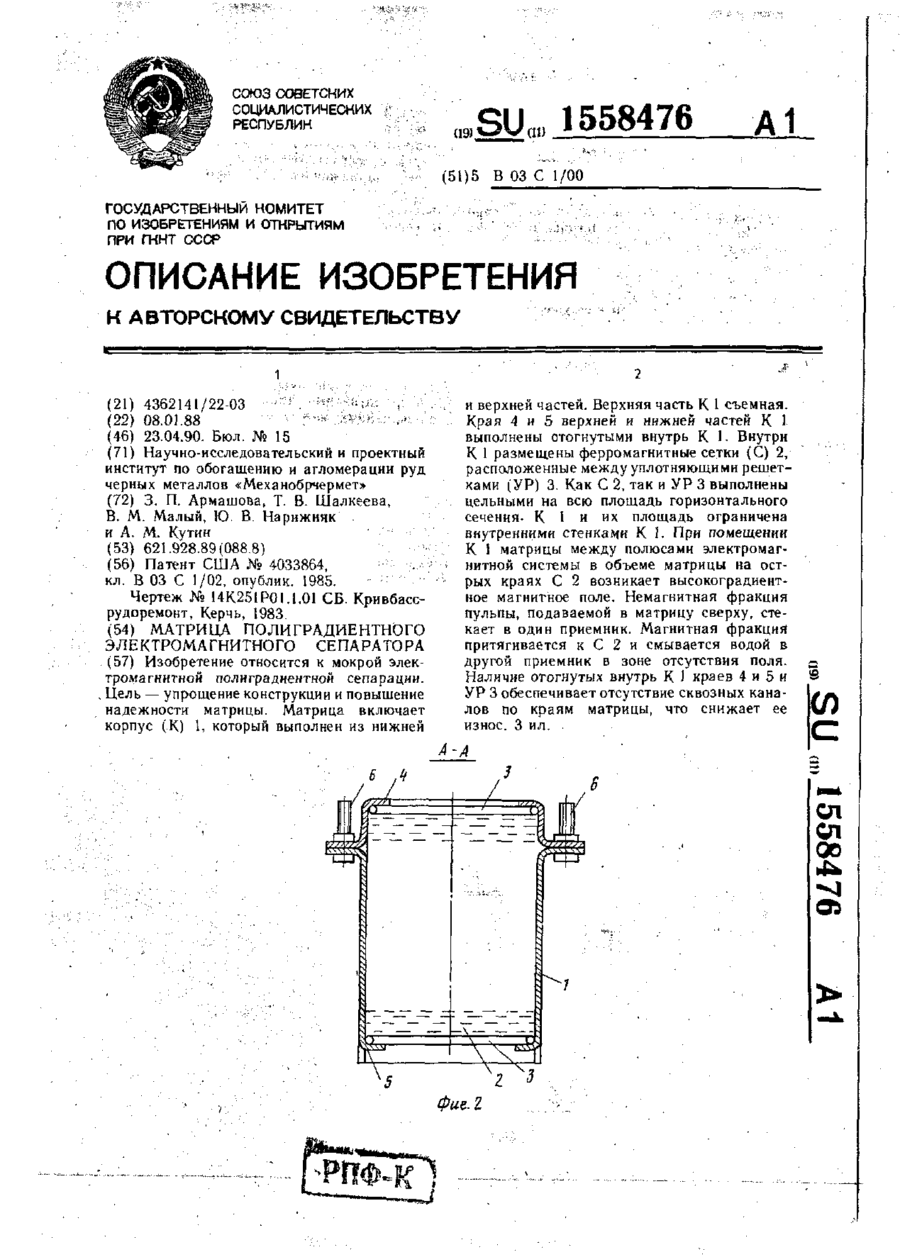

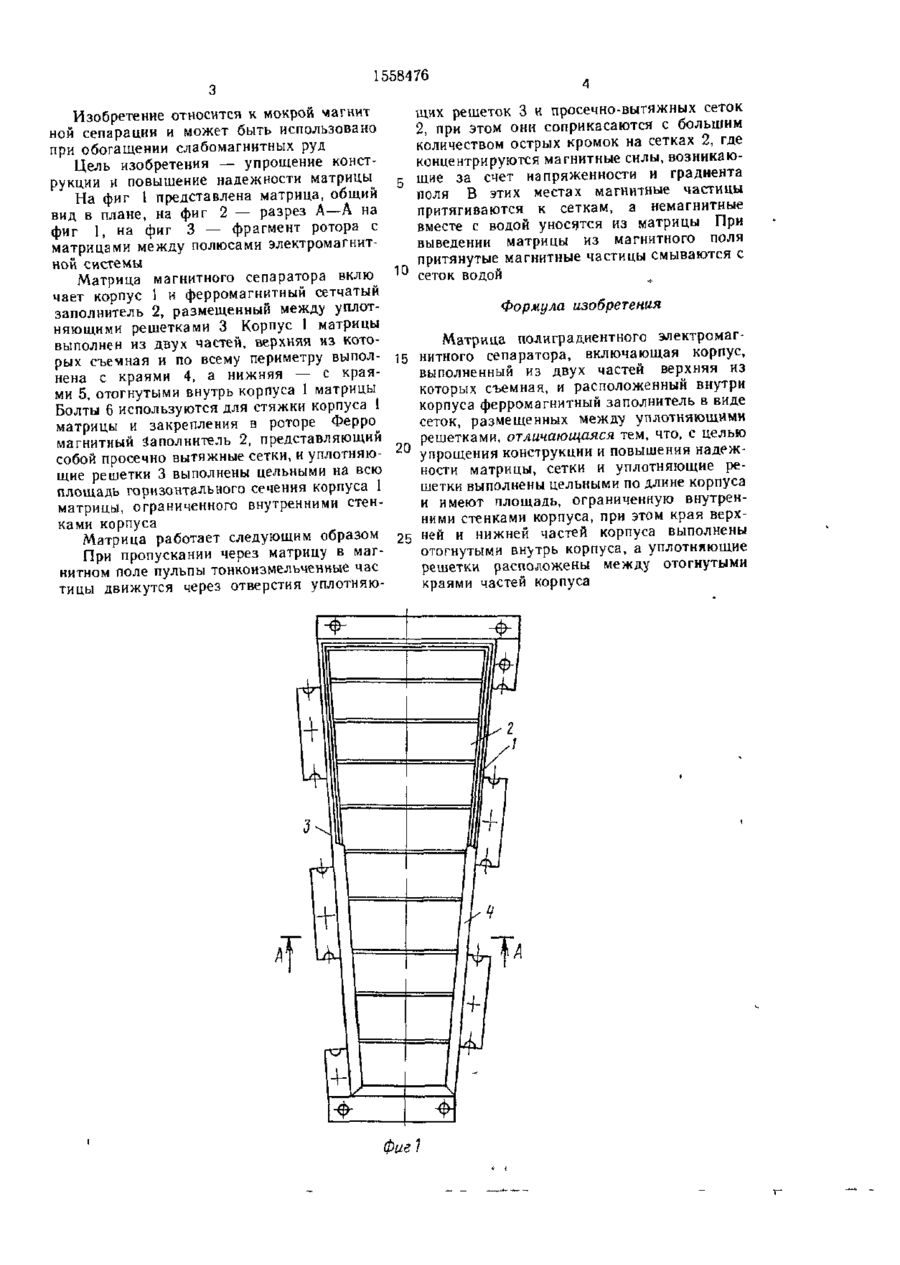

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН -SU., 1558476 (51)5 А1 В 03 С 1/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4362141/22-03 (22) 08.0).88 — . -;; :-•* ^^: ; 5 , и верхней частей. Верхняя часть К 1 съемная. Края 4 и 5 верхней и нижней частей К 1 выполнены отогнутыми внутрь К 1. Внутри К 1 размещены ферромагнитные сетки (С) 2, расположенные между уплотняющими решетками (УР) 3. Как С 2, так и УР 3 выполнены цельными на всю площадь горизонтального сечения. К 1 и их площадь ограничена внутренними стенками К I. При помещении К І матрицы между полюсами электромагнитной системы в объеме матрицы на острых краях С 2 возникает высокоградиентное магнитное поле. Немагнитная фракция пульпы, подаваемой в матрицу сверху, стекает в один приемник. Магнитная фракций притягивается к С 2 и смывается водой в другой приемник в зоне отсутствия поля. Наличие отогнутых внутрь К 1 краев 4 и 5 и УР 3 обеспечивает отсутствие сквозных каналов по краям матрицы, что снижает ее износ. 3 ил. . (46) 23.04.90. Бюл. № 15 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов «Механобрчермет» (72) 3. П. Армашова, Т. В. Шалкеева, В. М. Малый, Ю. В. Нарижняк и А. М. Кутин (53) 621.928.89(088.8) (56) Патент США № 4033864, кл. В 03 С 1/02, опублик. 1985. Чертеж № 14К251Р01.1.01 СБ. Кривбассрудоремонт, Керчь, 1983. (54) МАТРИЦА ПОЛИГРАДИЕНТНОГО ЭЛЕКТРОМАГНИТНОГО СЕПАРАТОРА (57) Изобретение относится к мокрой электромагнитной пол и градиентной сепарации. Цель — упрощение конструкции и повышение надежности матрицы. Матрица включает корпус (К) 1, который выполнен из нижней А-А 6 А nzza СП ел 00 _ _г_ \ 11 Фиг. Z 1558476 Изобретение относится к мокрой магнит ной сепарации и может быть использовано при обогащении слабомагнитных руд Цель изобретения — упрощение конструкции и повышение надежности матрицы На фиг 1 представлена матрица, общий вид в плане, на фиг 2 — разрез А—А на фиг 1, на фиг 3 — фрагмент ротора с матрицами между полюсами электромагнитной системы Матрица магнитного сепаратора вклю чает корпус 1 и ферромагнитный сетчатый заполнитель 2, размещенный между уплотняющими решетками 3 Корпус 1 матрицы выполнен из двух частей, верхняя из которых съемная и по всему периметру выполнена с краями 4, а нижняя — с краями 5, отогнутыми внутрь корпуса 1 матрицы Болты 6 используются для стяжки корпуса 1 матрицы и закрепления в роторе Ферро магнитный Заполнитель 2, представляющий собой просечно вытяжные сетки, и уплотняющие решетки 3 выполнены цельными на всю площадь горизонтального сечения корпуса 1 матрицы, ограниченного внутренними стенками корпуса Матрица работает следующим образом При пропускании через матрицу в магнитном поле пульпы тонкоизмельченные час тицы движутся через отверстия уплотняю щих решеток 3 н просечно-вытяжных сеток 2, при этом они соприкасаются с большим количеством острых кромок на сетках 2, где концентрируются магнитные силы, возникаю5 шие за счет напряженности и градиента поля В этих местах магнитные частицы притягиваются к сеткам, а немагнитные вместе с водой уносятся из матрицы При выведении матрицы из магнитного поля притянутые магнитные частицы смываются с 10 сеток водой Формула изобретения Матрица полиградиентного электромаг15 нитного сепаратора, включающая корпус, выполненный из двух частей верхняя из которых съемная, и расположенный внутри корпуса ферромагнитный заполнитель в виде сеток, размещенных между уплотняющими решетками, отличающаяся тем, что, с целью упрощения конструкции и повышения надежности матрицы, сетки и уплотняющие решетки выполнены цельными по длине корпуса и имеют площадь, ограниченную внутренними стенками корпуса, при этом края верх25 н е й и нижней частей корпуса выполнены отогнутыми внутрь корпуса, а уплотняющие решетки расположены между отогнутыми краями частей корпуса 1 1 -ф •ф фиг! 1558476 фиг.3 Составитель А Монсеенко РедакторИ Шмакова Техред И Верес Корректор! Палий Заказ 795 Тираж 468 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
