Електрофільтр

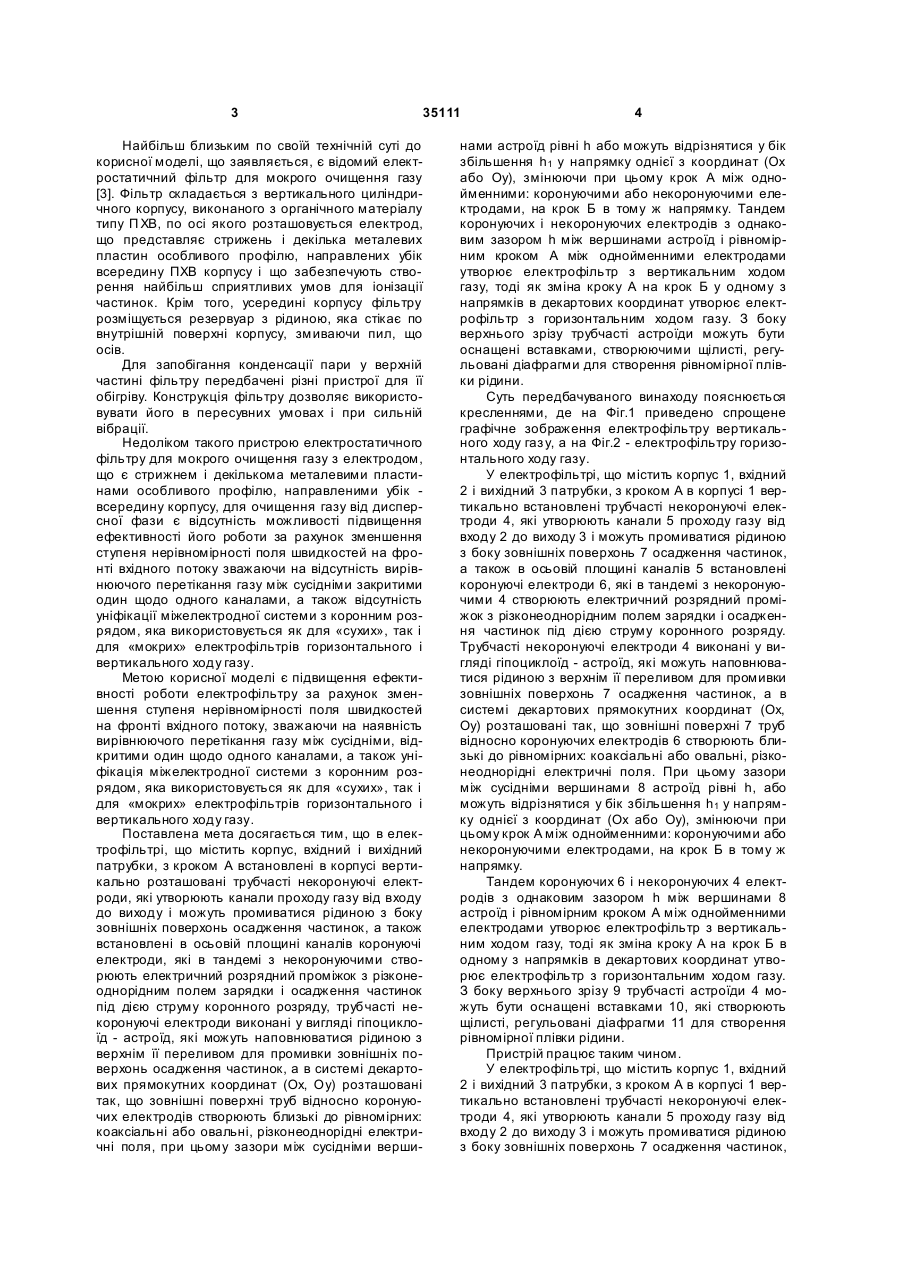

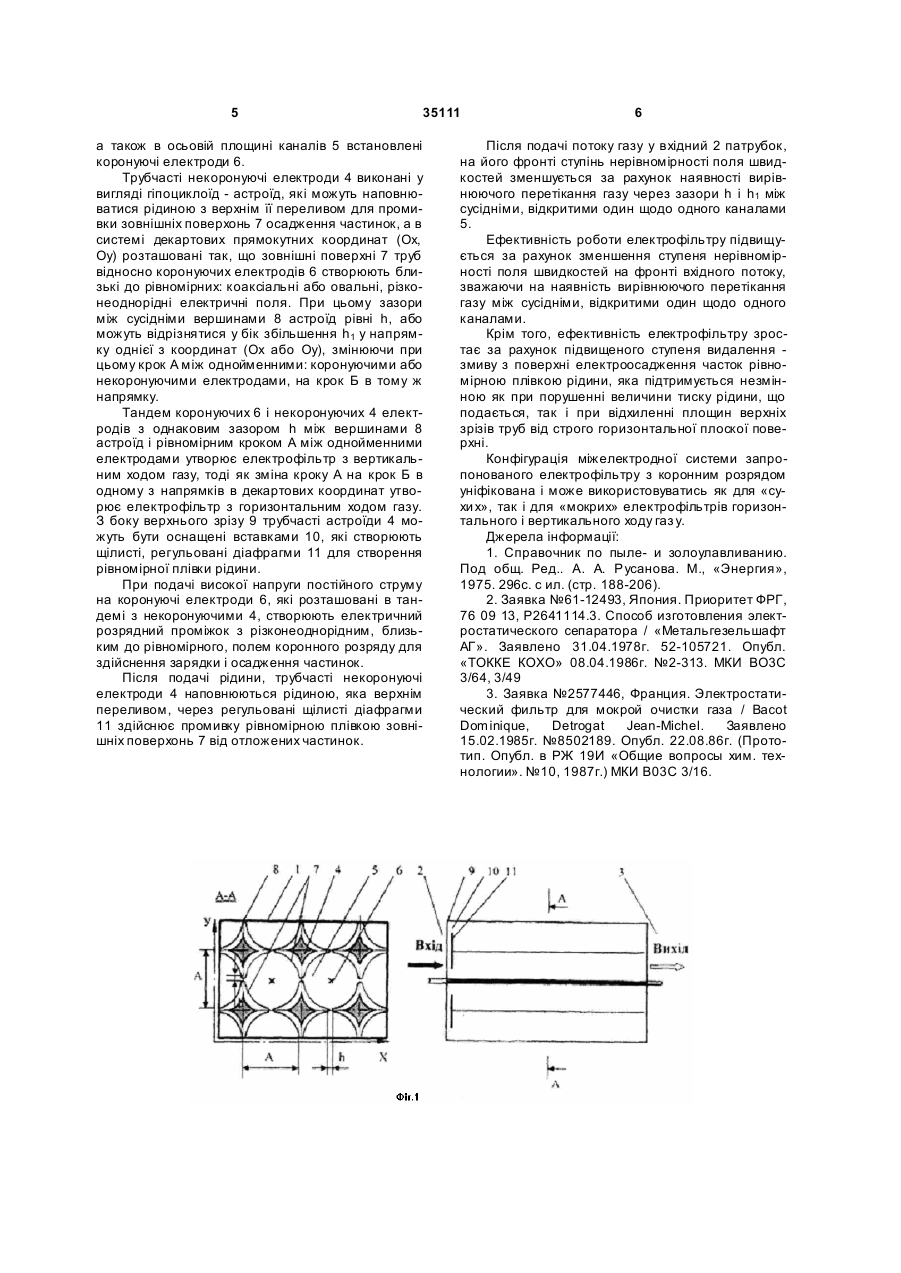

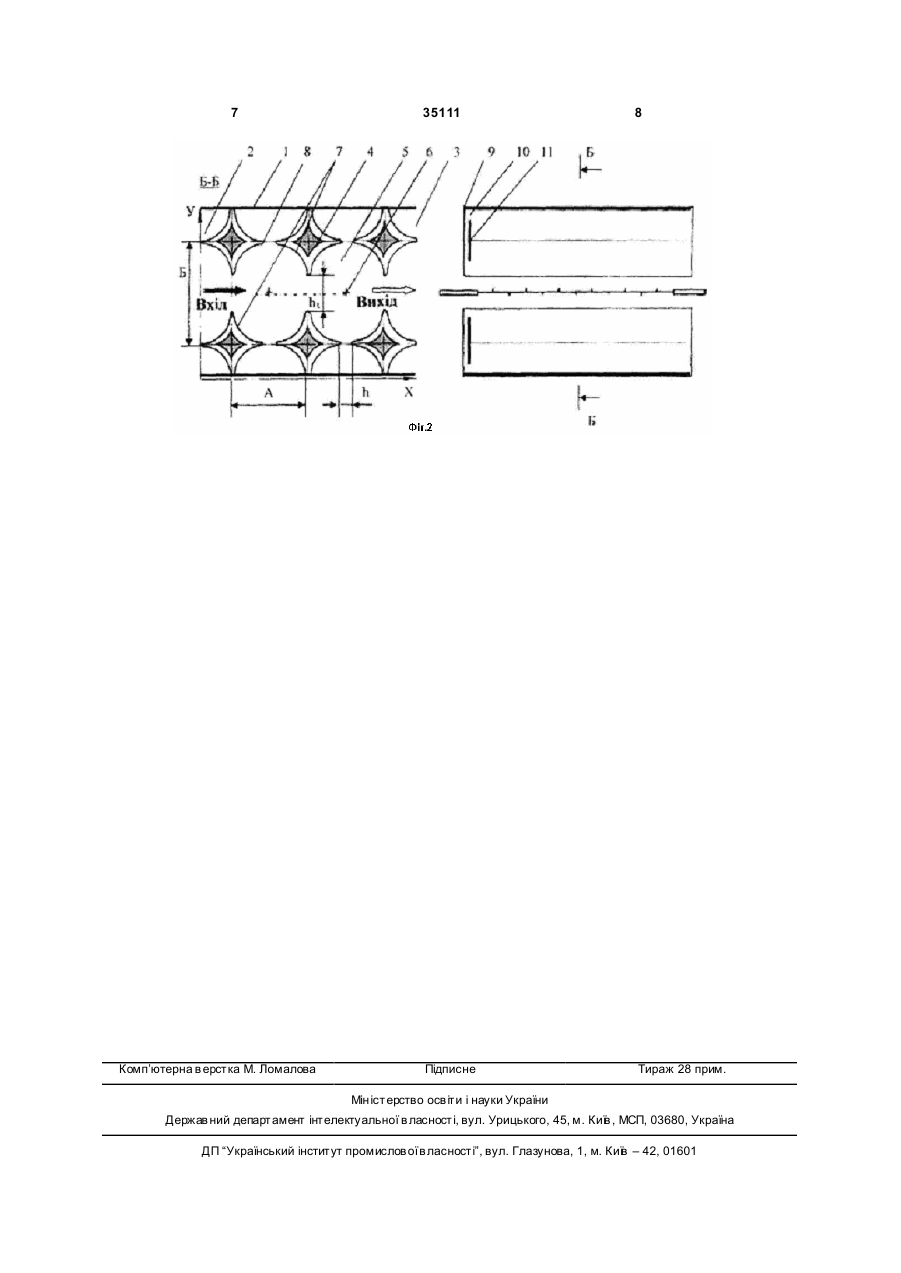

1. Електрофільтр, що містить корпус, вхідний і вихідний патрубки, з кроком А в корпусі вертикально встановлені трубчасті некоронуючі електроди, які утворюють канали проходу газу від входу до виходу і можуть промиватися рідиною з боку зовнішніх поверхонь осадження частинок, а також встановлені в осьовій площині каналів коронуючі електроди, які в тандемі з некоронуючими створюють електричний розрядний проміжок з різконеоднорідним полем зарядки і осадження частинок під дією струму коронного розряду, який відрізняється тим, що трубчасті некоронуючі електроди виконані у вигляді гіпоциклоїд - астроїд, які можуть наповнюватися рідиною з верхнім її переливом для промивки зовнішніх поверхонь осадження частинок, а в системі декартових прямокутних коор U 2 (19) 1 3 35111 Найбільш близьким по своїй технічній суті до корисної моделі, що заявляється, є відомий електростатичний фільтр для мокрого очищення газу [3]. Фільтр складається з вертикального циліндричного корпусу, виконаного з органічного матеріалу типу П ХВ, по осі якого розташовується електрод, що представляє стрижень і декілька металевих пластин особливого профілю, направлених убік всередину ПХВ корпусу і що забезпечують створення найбільш сприятливих умов для іонізації частинок. Крім того, усередині корпусу фільтру розміщується резервуар з рідиною, яка стікає по внутрішній поверхні корпусу, змиваючи пил, що осів. Для запобігання конденсації пари у верхній частині фільтру передбачені різні пристрої для її обігріву. Конструкція фільтру дозволяє використовувати його в пересувних умовах і при сильній вібрації. Недоліком такого пристрою електростатичного фільтру для мокрого очищення газу з електродом, що є стрижнем і декількома металевими пластинами особливого профілю, направленими убік всередину корпусу, для очищення газу від дисперсної фази є відсутність можливості підвищення ефективності його роботи за рахунок зменшення ступеня нерівномірності поля швидкостей на фронті вхідного потоку зважаючи на відсутність вирівнюючого перетікання газу між сусідніми закритими один щодо одного каналами, а також відсутність уніфікації міжелектродної системи з коронним розрядом, яка використовується як для «сухих», так і для «мокрих» електрофільтрів горизонтального і вертикального ходу газу. Метою корисної моделі є підвищення ефективності роботи електрофільтру за рахунок зменшення ступеня нерівномірності поля швидкостей на фронті вхідного потоку, зважаючи на наявність вирівнюючого перетікання газу між сусідніми, відкритими один щодо одного каналами, а також уніфікація міжелектродної системи з коронним розрядом, яка використовується як для «сухих», так і для «мокрих» електрофільтрів горизонтального і вертикального ходу газу. Поставлена мета досягається тим, що в електрофільтрі, що містить корпус, вхідний і вихідний патрубки, з кроком А встановлені в корпусі вертикально розташовані трубчасті некоронуючі електроди, які утворюють канали проходу газу від входу до виходу і можуть промиватися рідиною з боку зовнішніх поверхонь осадження частинок, а також встановлені в осьовій площині каналів коронуючі електроди, які в тандемі з некоронуючими створюють електричний розрядний проміжок з різконеоднорідним полем зарядки і осадження частинок під дією струму коронного розряду, трубчасті некоронуючі електроди виконані у вигляді гіпоциклоїд - астроїд, які можуть наповнюватися рідиною з верхнім її переливом для промивки зовнішніх поверхонь осадження частинок, а в системі декартових прямокутних координат (Ох, Оу) розташовані так, що зовнішні поверхні труб відносно коронуючих електродів створюють близькі до рівномірних: коаксіальні або овальні, різконеоднорідні електричні поля, при цьому зазори між сусідніми верши 4 нами астроїд рівні h або можуть відрізнятися у бік збільшення h1 у напрямку однієї з координат (Ох або Оу), змінюючи при цьому крок А між однойменними: коронуючими або некоронуючими електродами, на крок Б в тому ж напрямку. Тандем коронуючих і некоронуючих електродів з однаковим зазором h між вершинами астроїд і рівномірним кроком А між однойменними електродами утворює електрофільтр з вертикальним ходом газу, тоді як зміна кроку А на крок Б у одному з напрямків в декартових координат утворює електрофільтр з горизонтальним ходом газу. З боку верхнього зрізу трубчасті астроїди можуть бути оснащені вставками, створюючими щілисті, регульовані діафрагми для створення рівномірної плівки рідини. Суть передбачуваного винаходу пояснюється кресленнями, де на Фіг.1 приведено спрощене графічне зображення електрофільтру вертикального ходу газ у, а на Фіг.2 - електрофільтру горизонтального ходу газу. У електрофільтрі, що містить корпус 1, вхідний 2 і вихідний 3 патрубки, з кроком А в корпусі 1 вертикально встановлені трубчасті некоронуючі електроди 4, які утворюють канали 5 проходу газу від входу 2 до виходу 3 і можуть промиватися рідиною з боку зовнішніх поверхонь 7 осадження частинок, а також в осьовій площині каналів 5 встановлені коронуючі електроди 6, які в тандемі з некоронуючими 4 створюють електричний розрядний проміжок з різконеоднорідним полем зарядки і осадження частинок під дією струму коронного розряду. Трубчасті некоронуючі електроди 4 виконані у вигляді гіпоциклоїд - астроїд, які можуть наповнюватися рідиною з верхнім її переливом для промивки зовнішніх поверхонь 7 осадження частинок, а в системі декартових прямокутних координат (Ох, Оу) розташовані так, що зовнішні поверхні 7 труб відносно коронуючих електродів 6 створюють близькі до рівномірних: коаксіальні або овальні, різконеоднорідні електричні поля. При цьому зазори між сусідніми вершинами 8 астроїд рівні h, або можуть відрізнятися у бік збільшення h1 у напрямку однієї з координат (Ох або Оу), змінюючи при цьому крок А між однойменними: коронуючими або некоронуючими електродами, на крок Б в тому ж напрямку. Тандем коронуючих 6 і некоронуючих 4 електродів з однаковим зазором h між вершинами 8 астроїд і рівномірним кроком А між однойменними електродами утворює електрофільтр з вертикальним ходом газу, тоді як зміна кроку А на крок Б в одному з напрямків в декартових координат утворює електрофільтр з горизонтальним ходом газу. З боку верхнього зрізу 9 трубчасті астроїди 4 можуть бути оснащені вставками 10, які створюють щілисті, регульовані діафрагми 11 для створення рівномірної плівки рідини. Пристрій працює таким чином. У електрофільтрі, що містить корпус 1, вхідний 2 і вихідний 3 патрубки, з кроком А в корпусі 1 вертикально встановлені трубчасті некоронуючі електроди 4, які утворюють канали 5 проходу газу від входу 2 до виходу 3 і можуть промиватися рідиною з боку зовнішніх поверхонь 7 осадження частинок, 5 35111 а також в осьовій площині каналів 5 встановлені коронуючі електроди 6. Трубчасті некоронуючі електроди 4 виконані у вигляді гіпоциклоїд - астроїд, які можуть наповнюватися рідиною з верхнім її переливом для промивки зовнішніх поверхонь 7 осадження частинок, а в системі декартових прямокутних координат (Ох, Оу) розташовані так, що зовнішні поверхні 7 труб відносно коронуючих електродів 6 створюють близькі до рівномірних: коаксіальні або овальні, різконеоднорідні електричні поля. При цьому зазори між сусідніми вершинами 8 астроїд рівні h, або можуть відрізнятися у бік збільшення h1 у напрямку однієї з координат (Ох або Оу), змінюючи при цьому крок А між однойменними: коронуючими або некоронуючими електродами, на крок Б в тому ж напрямку. Тандем коронуючих 6 і некоронуючих 4 електродів з однаковим зазором h між вершинами 8 астроїд і рівномірним кроком А між однойменними електродами утворює електрофільтр з вертикальним ходом газу, тоді як зміна кроку А на крок Б в одному з напрямків в декартових координат утворює електрофільтр з горизонтальним ходом газу. З боку верхнього зрізу 9 трубчасті астроїди 4 можуть бути оснащені вставками 10, які створюють щілисті, регульовані діафрагми 11 для створення рівномірної плівки рідини. При подачі високої напруги постійного струму на коронуючі електроди 6, які розташовані в тандемі з некоронуючими 4, створюють електричний розрядний проміжок з різконеоднорідним, близьким до рівномірного, полем коронного розряду для здійснення зарядки і осадження частинок. Після подачі рідини, трубчасті некоронуючі електроди 4 наповнюються рідиною, яка верхнім переливом, через регульовані щілисті діафрагми 11 здійснює промивку рівномірною плівкою зовнішніх поверхонь 7 від отложених частинок. 6 Після подачі потоку газу у вхідний 2 патрубок, на його фронті ступінь нерівномірності поля швидкостей зменшується за рахунок наявності вирівнюючого перетікання газу через зазори h і h1 між сусідніми, відкритими один щодо одного каналами 5. Ефективність роботи електрофільтру підвищується за рахунок зменшення ступеня нерівномірності поля швидкостей на фронті вхідного потоку, зважаючи на наявність вирівнюючого перетікання газу між сусідніми, відкритими один щодо одного каналами. Крім того, ефективність електрофільтру зростає за рахунок підвищеного ступеня видалення змиву з поверхні електроосадження часток рівномірною плівкою рідини, яка підтримується незмінною як при порушенні величини тиску рідини, що подається, так і при відхиленні площин верхніх зрізів труб від строго горизонтальної плоскої поверхні. Конфігурація міжелектродної системи запропонованого електрофільтру з коронним розрядом уніфікована і може використовуватись як для «сухи х», так і для «мокрих» електрофільтрів горизонтального і вертикального ходу газ у. Джерела інформації: 1. Справочник по пыле- и золоулавливанию. Под общ. Ред.. А. А. Русанова. М., «Энергия», 1975. 296с. с ил. (стр. 188-206). 2. Заявка №61-12493, Япония. Приоритет ФРГ, 76 09 13, Р2641114.3. Способ изготовления электростатического сепаратора / «Метальгезельшафт АГ». Заявлено 31.04.1978г. 52-105721. Опубл. «ТОККЕ КОХО» 08.04.1986г. №2-313. МКИ ВО3С 3/64, 3/49 3. Заявка №2577446, Франция. Электростатический фильтр для мокрой очистки газа / Bacot Dominique, Detrogat Jean-Michel. Заявлено 15.02.1985г. №8502189. Опубл. 22.08.86г. (Прототип. Опубл. в РЖ 19И «Общие вопросы хим. технологии». №10, 1987г.) МКИ В03С 3/16. 7 Комп’ютерна в ерстка М. Ломалова 35111 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
