Тепловий спусковий механізм зі скляною ампулою для генератора вогнегасного аерозолю та спосіб приведення в дію генератора вогнегасного аерозолю

Завантажити PDF файл.

Формула / Реферат

1. Спосіб ініційованого теплом приведення в дію генератора вогнегасного аерозолю напруженим внутрішньою пружиною (7) зафіксованим у стані очікування ударником (6), який після теплового ініціювання розфіксовується і під дією зусилля внутрішньої пружини (7) ударяється об механічний капсуль-запалювач (1), внаслідок чого запалюється первинна запальна речовина у капсулі (1), яка запалює бустерний заряд (2), гарячі гази якої запалюють піротехнічний вогнегасний заряд у генераторі вогнегасного аерозолю, який відрізняється тим, що безпосередньо після теплового ініціювання, при ще зафіксованому ударникові (6), внутрішній пружині (7) надають напруження, необхідне для приведення в дію капсуля-запалювача (1), і лише після досягнення цього напруження ударник (6) автоматично розфіксовується.

2. Спосіб за п. 1, який відрізняється тим, що шляхом зміщення ударника (6) у напрямку напруження внутрішньої пружини (7) без розфіксовування ударника (7) створюють напруження внутрішньої пружини (7) і після досягнення необхідного напруження розфіксовують ударник (6).

3. Тепловий спусковий механізм для генераторів вогнегасних аерозолів, що містить встановлений у гільзоподібному елементі (5) ударник (6) і охоплюючу ударник (6) внутрішню пружину (7), яка тисне на ударник у напрямку капсуля-запалювача (1) і яка спирається одним кінцем об ударник (6), а іншим кінцем об гільзоподібний елемент (5), а також фіксувальний пристрій, виконаний зі здатністю фіксувати ударник (6) у стані очікування і розфіксовувати у стані вивільнення, причому фіксувальний пристрій таким чином взаємодіє з тепловим ініціюючим елементом, що після спрацьовування ініціюючого елемента фіксувальний пристрій переводиться із стану очікування у стан вивільнення, зокрема для здійснення способу за п. 1 або 2, який відрізняється тим, що фіксувальний пристрій містить встановлений у корпусі (15) притиснений зовнішньою пружиною (17) поршнеподібний натискний диск (12), причому ініціюючий елемент у своєму стані очікування нерухомо утримує натискний диск (12) проти зусилля зовнішньої пружини (17).

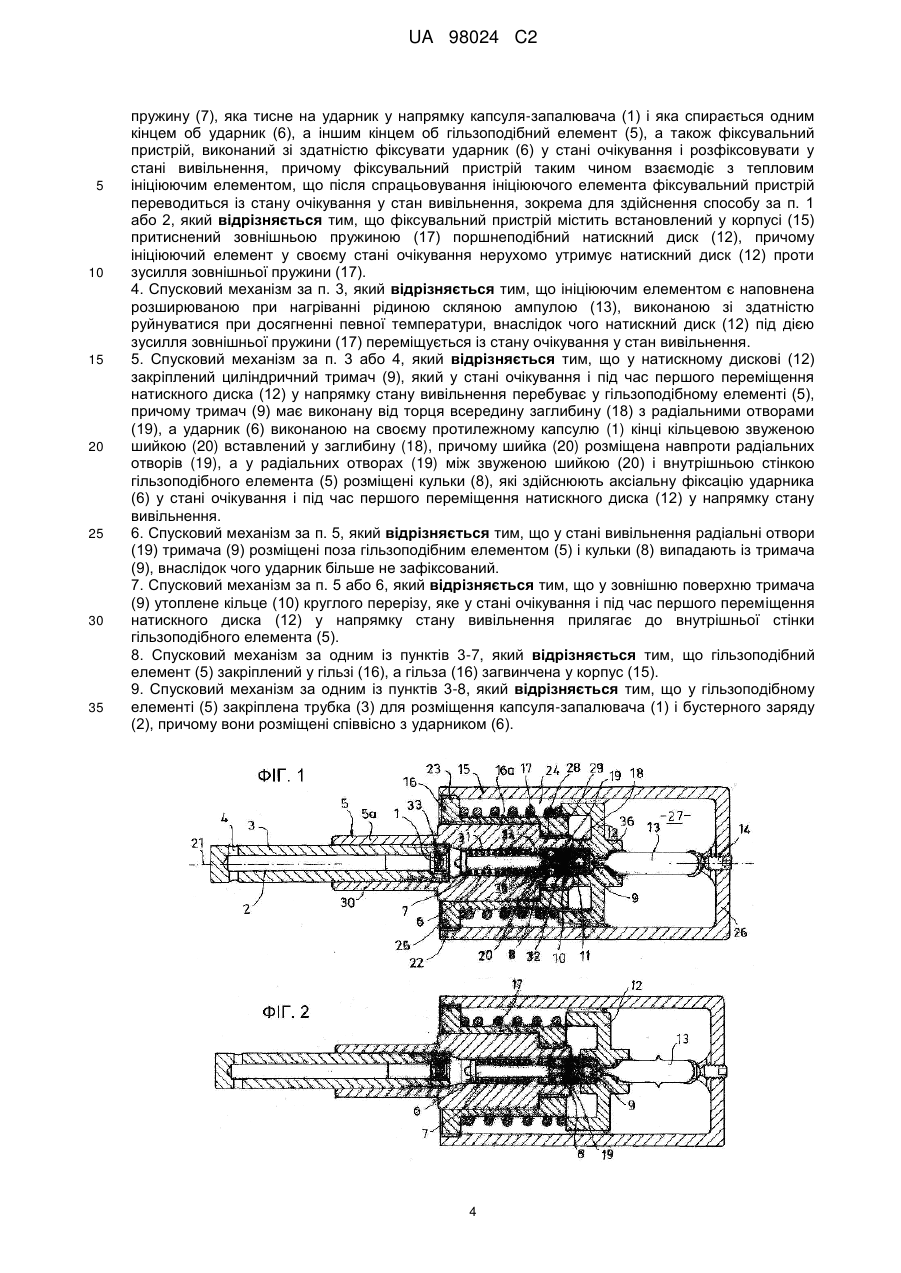

4. Спусковий механізм за п. 3, який відрізняється тим, що ініціюючим елементом є наповнена розширюваною при нагріванні рідиною скляною ампулою (13), виконаною зі здатністю руйнуватися при досягненні певної температури, внаслідок чого натискний диск (12) під дією зусилля зовнішньої пружини (17) переміщується із стану очікування у стан вивільнення.

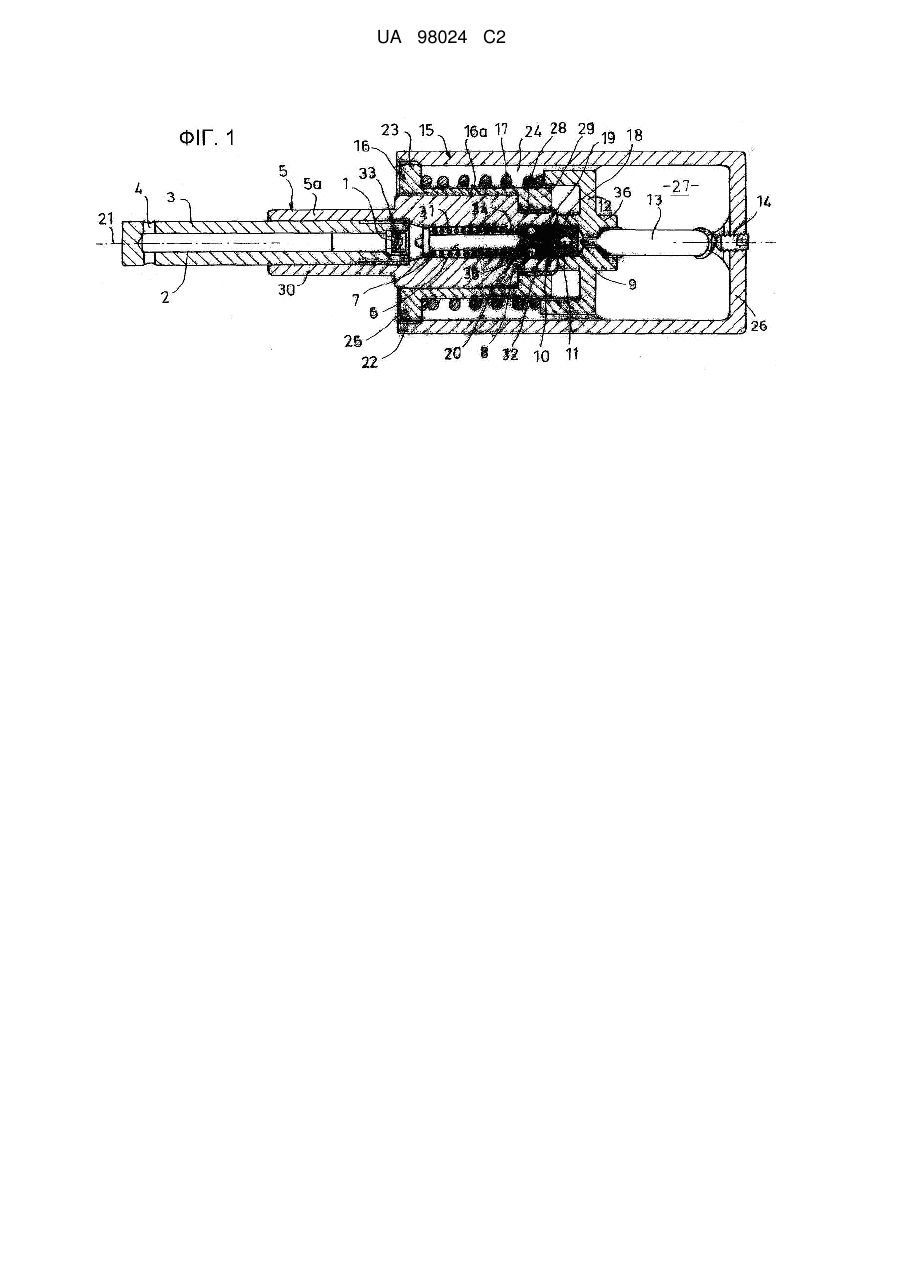

5. Спусковий механізм за п. 3 або 4, який відрізняється тим, що у натискному дискові (12) закріплений циліндричний тримач (9), який у стані очікування і під час першого переміщення натискного диска (12) у напрямку стану вивільнення перебуває у гільзоподібному елементі (5), причому тримач (9) має виконану від торця всередину заглибину (18) з радіальними отворами (19), а ударник (6) виконаною на своєму протилежному капсулю (1) кінці кільцевою звуженою шийкою (20) вставлений у заглибину (18), причому шийка (20) розміщена навпроти радіальних отворів (19), а у радіальних отворах (19) між звуженою шийкою (20) і внутрішньою стінкою гільзоподібного елемента (5) розміщені кульки (8), які здійснюють аксіальну фіксацію ударника (6) у стані очікування і під час першого переміщення натискного диска (12) у напрямку стану вивільнення.

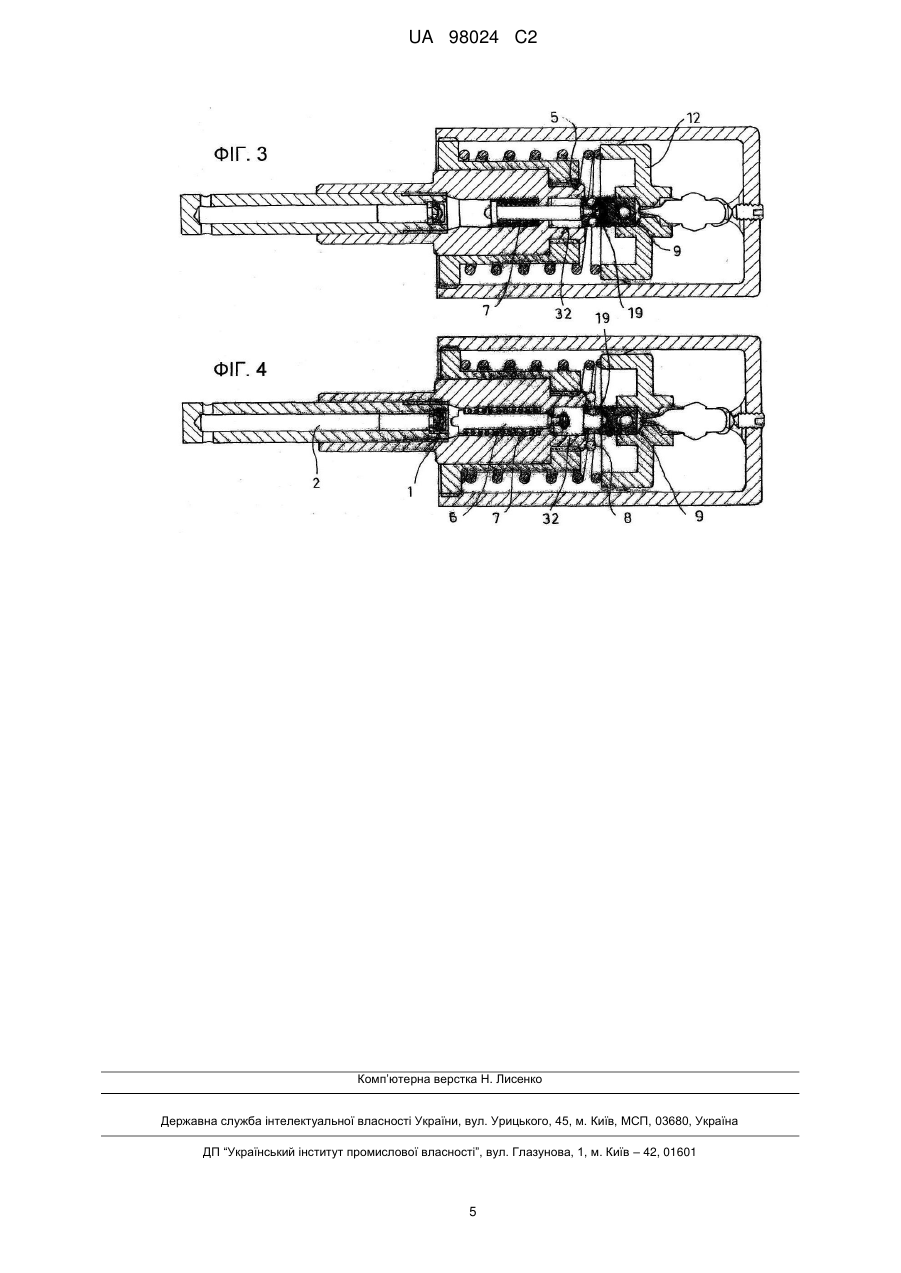

6. Спусковий механізм за п. 5, який відрізняється тим, що у стані вивільнення радіальні отвори (19) тримача (9) розміщені поза гільзоподібним елементом (5) і кульки (8) випадають із тримача (9), внаслідок чого ударник більше не зафіксований.

7. Спусковий механізм за п. 5 або 6, який відрізняється тим, що у зовнішню поверхню тримача (9) утоплене кільце (10) круглого перерізу, яке у стані очікування і під час першого переміщення натискного диска (12) у напрямку стану вивільнення прилягає до внутрішньої стінки гільзоподібного елемента (5).

8. Спусковий механізм за одним із пунктів 3-7, який відрізняється тим, що гільзоподібний елемент (5) закріплений у гільзі (16), а гільза (16) загвинчена у корпус (15).

9. Спусковий механізм за одним із пунктів 3-8, який відрізняється тим, що у гільзоподібному елементі (5) закріплена трубка (3) для розміщення капсуля-запалювача (1) і бустерного заряду (2), причому вони розміщені співвісно з ударником (6).

Текст

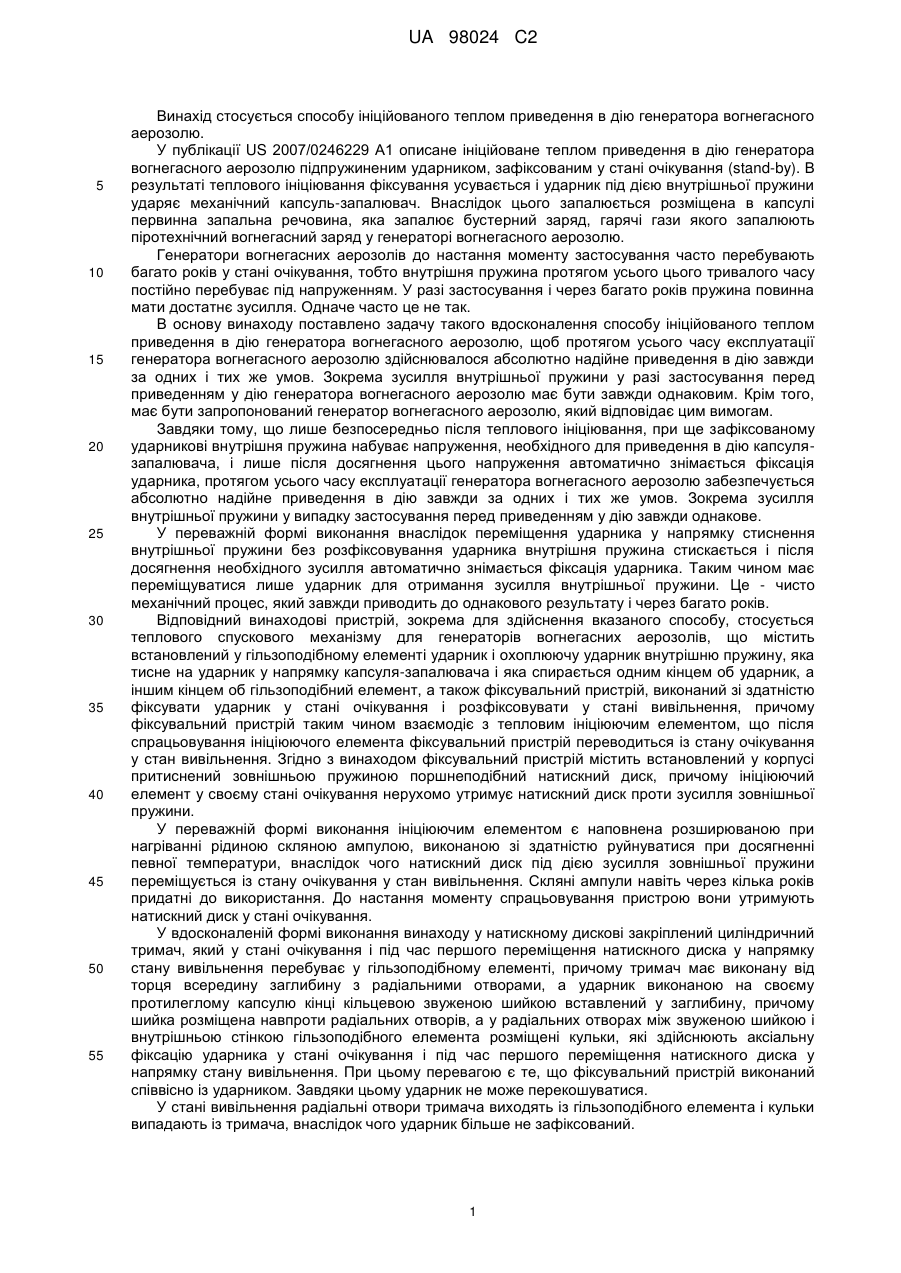

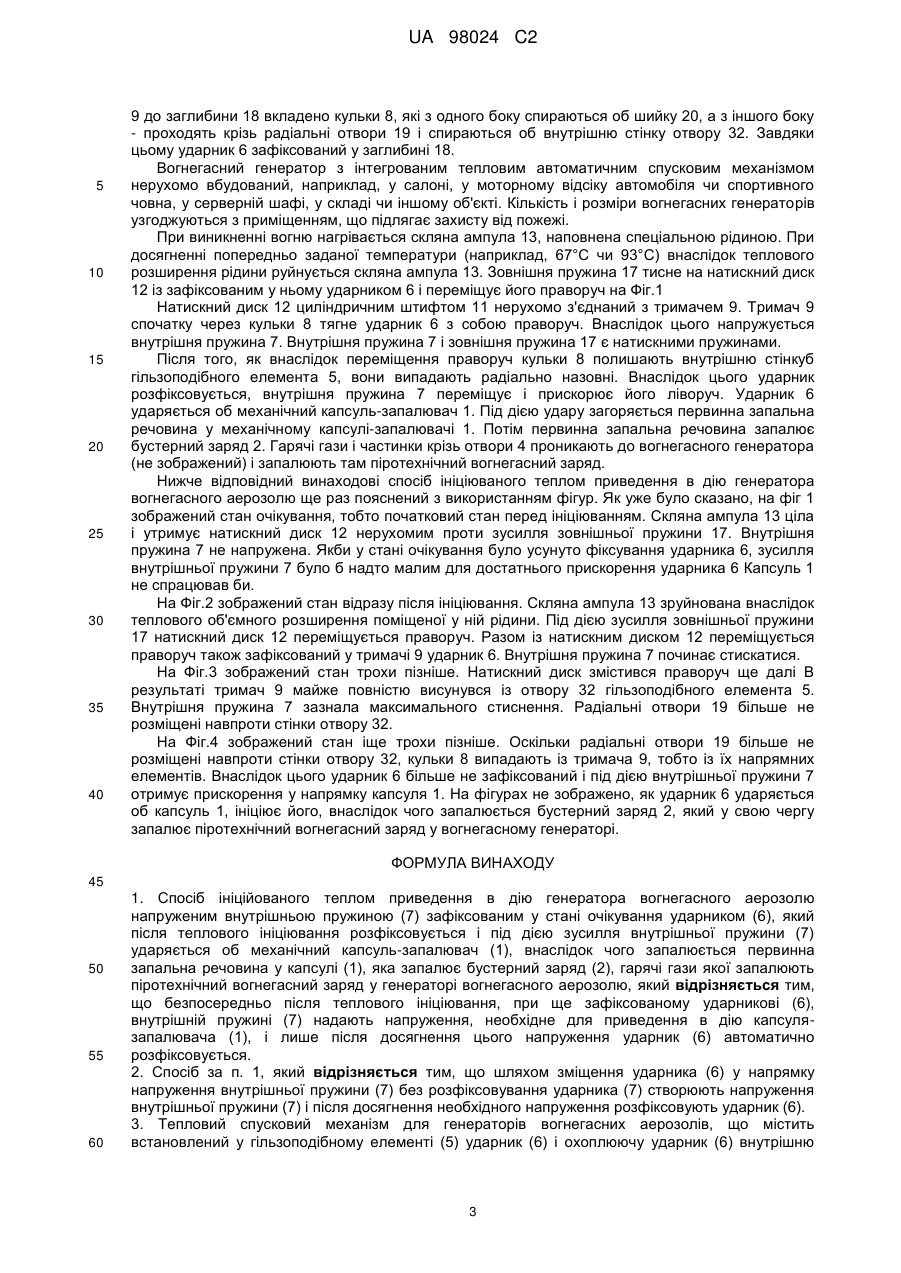

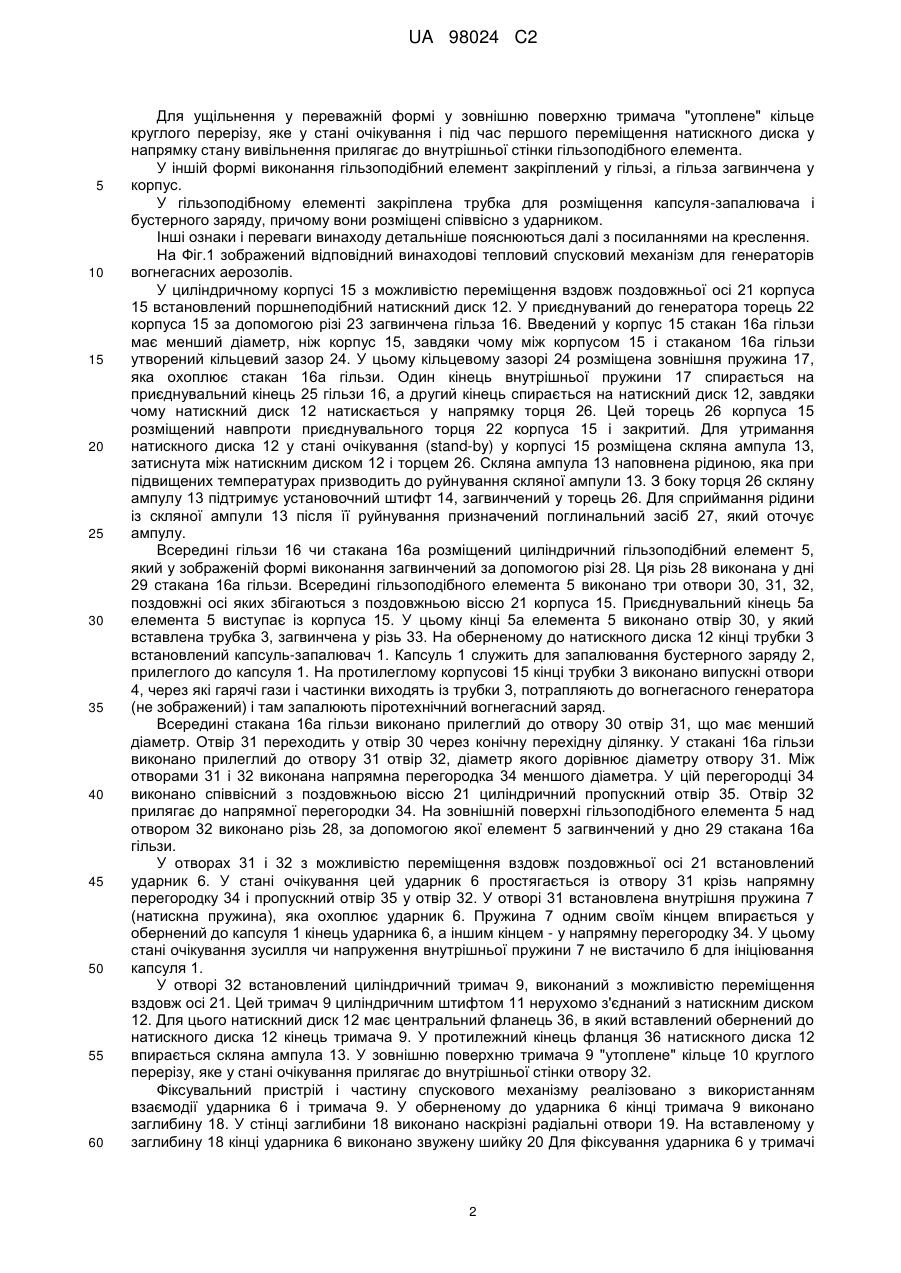

Реферат: Винахід стосується способу ініційованого теплом приведення в дію генератора вогнегасного аерозолю напруженим внутрішньою пружиною (7) зафіксованим у стані очікування ударником (6), який після теплового ініціювання розфіксовується і під дією зусилля внутрішньої пружини (7) ударяється об механічний капсуль-запалювач (1), внаслідок чого запалюється первинна запальна речовина у капсулі (1), яка запалює бустерний заряд (2), гарячі гази якої запалюють піротехнічний вогнегасний заряд у генераторі вогнегасного аерозолю. Для того, щоб протягом усього часу експлуатації генератора вогнегасного аерозолю забезпечувалося його абсолютно надійне приведення в дію завжди за однакових умов, згідно з винаходом запропоновано, що лише безпосередньо після теплового ініціювання, при ще зафіксованому ударникові (6), внутрішній пружині (7) надають напруження, необхідне для приведення в дію капсулязапалювача (1), і лише після досягнення цього напруження ударник (6) автоматично розфіксовується. UA 98024 C2 (12) UA 98024 C2 UA 98024 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується способу ініційованого теплом приведення в дію генератора вогнегасного аерозолю. У публікації US 2007/0246229 А1 описане ініційоване теплом приведення в дію генератора вогнегасного аерозолю підпружиненим ударником, зафіксованим у стані очікування (stand-by). В результаті теплового ініціювання фіксування усувається і ударник під дією внутрішньої пружини ударяє механічний капсуль-запалювач. Внаслідок цього запалюється розміщена в капсулі первинна запальна речовина, яка запалює бустерний заряд, гарячі гази якого запалюють піротехнічний вогнегасний заряд у генераторі вогнегасного аерозолю. Генератори вогнегасних аерозолів до настання моменту застосування часто перебувають багато років у стані очікування, тобто внутрішня пружина протягом усього цього тривалого часу постійно перебуває під напруженням. У разі застосування і через багато років пружина повинна мати достатнє зусилля. Одначе часто це не так. В основу винаходу поставлено задачу такого вдосконалення способу ініційованого теплом приведення в дію генератора вогнегасного аерозолю, щоб протягом усього часу експлуатації генератора вогнегасного аерозолю здійснювалося абсолютно надійне приведення в дію завжди за одних і тих же умов. Зокрема зусилля внутрішньої пружини у разі застосування перед приведенням у дію генератора вогнегасного аерозолю має бути завжди однаковим. Крім того, має бути запропонований генератор вогнегасного аерозолю, який відповідає цим вимогам. Завдяки тому, що лише безпосередньо після теплового ініціювання, при ще зафіксованому ударникові внутрішня пружина набуває напруження, необхідного для приведення в дію капсулязапалювача, і лише після досягнення цього напруження автоматично знімається фіксація ударника, протягом усього часу експлуатації генератора вогнегасного аерозолю забезпечується абсолютно надійне приведення в дію завжди за одних і тих же умов. Зокрема зусилля внутрішньої пружини у випадку застосування перед приведенням у дію завжди однакове. У переважній формі виконання внаслідок переміщення ударника у напрямку стиснення внутрішньої пружини без розфіксовування ударника внутрішня пружина стискається і після досягнення необхідного зусилля автоматично знімається фіксація ударника. Таким чином має переміщуватися лише ударник для отримання зусилля внутрішньої пружини. Це - чисто механічний процес, який завжди приводить до однакового результату і через багато років. Відповідний винаходові пристрій, зокрема для здійснення вказаного способу, стосується теплового спускового механізму для генераторів вогнегасних аерозолів, що містить встановлений у гільзоподібному елементі ударник і охоплюючу ударник внутрішню пружину, яка тисне на ударник у напрямку капсуля-запалювача і яка спирається одним кінцем об ударник, а іншим кінцем об гільзоподібний елемент, а також фіксувальний пристрій, виконаний зі здатністю фіксувати ударник у стані очікування і розфіксовувати у стані вивільнення, причому фіксувальний пристрій таким чином взаємодіє з тепловим ініціюючим елементом, що після спрацьовування ініціюючого елемента фіксувальний пристрій переводиться із стану очікування у стан вивільнення. Згідно з винаходом фіксувальний пристрій містить встановлений у корпусі притиснений зовнішньою пружиною поршнеподібний натискний диск, причому ініціюючий елемент у своєму стані очікування нерухомо утримує натискний диск проти зусилля зовнішньої пружини. У переважній формі виконання ініціюючим елементом є наповнена розширюваною при нагріванні рідиною скляною ампулою, виконаною зі здатністю руйнуватися при досягненні певної температури, внаслідок чого натискний диск під дією зусилля зовнішньої пружини переміщується із стану очікування у стан вивільнення. Скляні ампули навіть через кілька років придатні до використання. До настання моменту спрацьовування пристрою вони утримують натискний диск у стані очікування. У вдосконаленій формі виконання винаходу у натискному дискові закріплений циліндричний тримач, який у стані очікування і під час першого переміщення натискного диска у напрямку стану вивільнення перебуває у гільзоподібному елементі, причому тримач має виконану від торця всередину заглибину з радіальними отворами, а ударник виконаною на своєму протилеглому капсулю кінці кільцевою звуженою шийкою вставлений у заглибину, причому шийка розміщена навпроти радіальних отворів, а у радіальних отворах між звуженою шийкою і внутрішньою стінкою гільзоподібного елемента розміщені кульки, які здійснюють аксіальну фіксацію ударника у стані очікування і під час першого переміщення натискного диска у напрямку стану вивільнення. При цьому перевагою є те, що фіксувальний пристрій виконаний співвісно із ударником. Завдяки цьому ударник не може перекошуватися. У стані вивільнення радіальні отвори тримача виходять із гільзоподібного елемента і кульки випадають із тримача, внаслідок чого ударник більше не зафіксований. 1 UA 98024 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для ущільнення у переважній формі у зовнішню поверхню тримача "утоплене" кільце круглого перерізу, яке у стані очікування і під час першого переміщення натискного диска у напрямку стану вивільнення прилягає до внутрішньої стінки гільзоподібного елемента. У іншій формі виконання гільзоподібний елемент закріплений у гільзі, а гільза загвинчена у корпус. У гільзоподібному елементі закріплена трубка для розміщення капсуля-запалювача і бустерного заряду, причому вони розміщені співвісно з ударником. Інші ознаки і переваги винаходу детальніше пояснюються далі з посиланнями на креслення. На Фіг.1 зображений відповідний винаходові тепловий спусковий механізм для генераторів вогнегасних аерозолів. У циліндричному корпусі 15 з можливістю переміщення вздовж поздовжньої осі 21 корпуса 15 встановлений поршнеподібний натискний диск 12. У приєднуваний до генератора торець 22 корпуса 15 за допомогою різі 23 загвинчена гільза 16. Введений у корпус 15 стакан 16а гільзи має менший діаметр, ніж корпус 15, завдяки чому між корпусом 15 і стаканом 16а гільзи утворений кільцевий зазор 24. У цьому кільцевому зазорі 24 розміщена зовнішня пружина 17, яка охоплює стакан 16а гільзи. Один кінець внутрішньої пружини 17 спирається на приєднувальний кінець 25 гільзи 16, а другий кінець спирається на натискний диск 12, завдяки чому натискний диск 12 натискається у напрямку торця 26. Цей торець 26 корпуса 15 розміщений навпроти приєднувального торця 22 корпуса 15 і закритий. Для утримання натискного диска 12 у стані очікування (stand-by) у корпусі 15 розміщена скляна ампула 13, затиснута між натискним диском 12 і торцем 26. Скляна ампула 13 наповнена рідиною, яка при підвищених температурах призводить до руйнування скляної ампули 13. З боку торця 26 скляну ампулу 13 підтримує установочний штифт 14, загвинчений у торець 26. Для сприймання рідини із скляної ампули 13 після її руйнування призначений поглинальний засіб 27, який оточує ампулу. Всередині гільзи 16 чи стакана 16а розміщений циліндричний гільзоподібний елемент 5, який у зображеній формі виконання загвинчений за допомогою різі 28. Ця різь 28 виконана у дні 29 стакана 16а гільзи. Всередині гільзоподібного елемента 5 виконано три отвори 30, 31, 32, поздовжні осі яких збігаються з поздовжньою віссю 21 корпуса 15. Приєднувальний кінець 5а елемента 5 виступає із корпуса 15. У цьому кінці 5а елемента 5 виконано отвір 30, у який вставлена трубка 3, загвинчена у різь 33. На оберненому до натискного диска 12 кінці трубки 3 встановлений капсуль-запалювач 1. Капсуль 1 служить для запалювання бустерного заряду 2, прилеглого до капсуля 1. На протилеглому корпусові 15 кінці трубки 3 виконано випускні отвори 4, через які гарячі гази і частинки виходять із трубки 3, потрапляють до вогнегасного генератора (не зображений) і там запалюють піротехнічний вогнегасний заряд. Всередині стакана 16а гільзи виконано прилеглий до отвору 30 отвір 31, що має менший діаметр. Отвір 31 переходить у отвір 30 через конічну перехідну ділянку. У стакані 16а гільзи виконано прилеглий до отвору 31 отвір 32, діаметр якого дорівнює діаметру отвору 31. Між отворами 31 і 32 виконана напрямна перегородка 34 меншого діаметра. У цій перегородці 34 виконано співвісний з поздовжньою віссю 21 циліндричний пропускний отвір 35. Отвір 32 прилягає до напрямної перегородки 34. На зовнішній поверхні гільзоподібного елемента 5 над отвором 32 виконано різь 28, за допомогою якої елемент 5 загвинчений у дно 29 стакана 16а гільзи. У отворах 31 і 32 з можливістю переміщення вздовж поздовжньої осі 21 встановлений ударник 6. У стані очікування цей ударник 6 простягається із отвору 31 крізь напрямну перегородку 34 і пропускний отвір 35 у отвір 32. У отворі 31 встановлена внутрішня пружина 7 (натискна пружина), яка охоплює ударник 6. Пружина 7 одним своїм кінцем впирається у обернений до капсуля 1 кінець ударника 6, а іншим кінцем - у напрямну перегородку 34. У цьому стані очікування зусилля чи напруження внутрішньої пружини 7 не вистачило б для ініціювання капсуля 1. У отворі 32 встановлений циліндричний тримач 9, виконаний з можливістю переміщення вздовж осі 21. Цей тримач 9 циліндричним штифтом 11 нерухомо з'єднаний з натискним диском 12. Для цього натискний диск 12 має центральний фланець 36, в який вставлений обернений до натискного диска 12 кінець тримача 9. У протилежний кінець фланця 36 натискного диска 12 впирається скляна ампула 13. У зовнішню поверхню тримача 9 "утоплене" кільце 10 круглого перерізу, яке у стані очікування прилягає до внутрішньої стінки отвору 32. Фіксувальний пристрій і частину спускового механізму реалізовано з використанням взаємодії ударника 6 і тримача 9. У оберненому до ударника 6 кінці тримача 9 виконано заглибину 18. У стінці заглибини 18 виконано наскрізні радіальні отвори 19. На вставленому у заглибину 18 кінці ударника 6 виконано звужену шийку 20 Для фіксування ударника 6 у тримачі 2 UA 98024 C2 5 10 15 20 25 30 35 40 9 до заглибини 18 вкладено кульки 8, які з одного боку спираються об шийку 20, а з іншого боку - проходять крізь радіальні отвори 19 і спираються об внутрішню стінку отвору 32. Завдяки цьому ударник 6 зафіксований у заглибині 18. Вогнегасний генератор з інтегрованим тепловим автоматичним спусковим механізмом нерухомо вбудований, наприклад, у салоні, у моторному відсіку автомобіля чи спортивного човна, у серверній шафі, у складі чи іншому об'єкті. Кількість і розміри вогнегасних генераторів узгоджуються з приміщенням, що підлягає захисту від пожежі. При виникненні вогню нагрівається скляна ампула 13, наповнена спеціальною рідиною. При досягненні попередньо заданої температури (наприклад, 67°С чи 93°С) внаслідок теплового розширення рідини руйнується скляна ампула 13. Зовнішня пружина 17 тисне на натискний диск 12 із зафіксованим у ньому ударником 6 і переміщує його праворуч на Фіг.1 Натискний диск 12 циліндричним штифтом 11 нерухомо з'єднаний з тримачем 9. Тримач 9 спочатку через кульки 8 тягне ударник 6 з собою праворуч. Внаслідок цього напружується внутрішня пружина 7. Внутрішня пружина 7 і зовнішня пружина 17 є натискними пружинами. Після того, як внаслідок переміщення праворуч кульки 8 полишають внутрішню стінкуб гільзоподібного елемента 5, вони випадають радіально назовні. Внаслідок цього ударник розфіксовується, внутрішня пружина 7 переміщує і прискорює його ліворуч. Ударник 6 ударяється об механічний капсуль-запалювач 1. Під дією удару загоряється первинна запальна речовина у механічному капсулі-запалювачі 1. Потім первинна запальна речовина запалює бустерний заряд 2. Гарячі гази і частинки крізь отвори 4 проникають до вогнегасного генератора (не зображений) і запалюють там піротехнічний вогнегасний заряд. Нижче відповідний винаходові спосіб ініціюваного теплом приведення в дію генератора вогнегасного аерозолю ще раз пояснений з використанням фігур. Як уже було сказано, на фіг 1 зображений стан очікування, тобто початковий стан перед ініціюванням. Скляна ампула 13 ціла і утримує натискний диск 12 нерухомим проти зусилля зовнішньої пружини 17. Внутрішня пружина 7 не напружена. Якби у стані очікування було усунуто фіксування ударника 6, зусилля внутрішньої пружини 7 було б надто малим для достатнього прискорення ударника 6 Капсуль 1 не спрацював би. На Фіг.2 зображений стан відразу після ініціювання. Скляна ампула 13 зруйнована внаслідок теплового об'ємного розширення поміщеної у ній рідини. Під дією зусилля зовнішньої пружини 17 натискний диск 12 переміщується праворуч. Разом із натискним диском 12 переміщується праворуч також зафіксований у тримачі 9 ударник 6. Внутрішня пружина 7 починає стискатися. На Фіг.3 зображений стан трохи пізніше. Натискний диск змістився праворуч ще далі В результаті тримач 9 майже повністю висунувся із отвору 32 гільзоподібного елемента 5. Внутрішня пружина 7 зазнала максимального стиснення. Радіальні отвори 19 більше не розміщені навпроти стінки отвору 32. На Фіг.4 зображений стан іще трохи пізніше. Оскільки радіальні отвори 19 більше не розміщені навпроти стінки отвору 32, кульки 8 випадають із тримача 9, тобто із їх напрямних елементів. Внаслідок цього ударник 6 більше не зафіксований і під дією внутрішньої пружини 7 отримує прискорення у напрямку капсуля 1. На фігурах не зображено, як ударник 6 ударяється об капсуль 1, ініціює його, внаслідок чого запалюється бустерний заряд 2, який у свою чергу запалює піротехнічний вогнегасний заряд у вогнегасному генераторі. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Спосіб ініційованого теплом приведення в дію генератора вогнегасного аерозолю напруженим внутрішньою пружиною (7) зафіксованим у стані очікування ударником (6), який після теплового ініціювання розфіксовується і під дією зусилля внутрішньої пружини (7) ударяється об механічний капсуль-запалювач (1), внаслідок чого запалюється первинна запальна речовина у капсулі (1), яка запалює бустерний заряд (2), гарячі гази якої запалюють піротехнічний вогнегасний заряд у генераторі вогнегасного аерозолю, який відрізняється тим, що безпосередньо після теплового ініціювання, при ще зафіксованому ударникові (6), внутрішній пружині (7) надають напруження, необхідне для приведення в дію капсулязапалювача (1), і лише після досягнення цього напруження ударник (6) автоматично розфіксовується. 2. Спосіб за п. 1, який відрізняється тим, що шляхом зміщення ударника (6) у напрямку напруження внутрішньої пружини (7) без розфіксовування ударника (7) створюють напруження внутрішньої пружини (7) і після досягнення необхідного напруження розфіксовують ударник (6). 3. Тепловий спусковий механізм для генераторів вогнегасних аерозолів, що містить встановлений у гільзоподібному елементі (5) ударник (6) і охоплюючу ударник (6) внутрішню 3 UA 98024 C2 5 10 15 20 25 30 35 пружину (7), яка тисне на ударник у напрямку капсуля-запалювача (1) і яка спирається одним кінцем об ударник (6), а іншим кінцем об гільзоподібний елемент (5), а також фіксувальний пристрій, виконаний зі здатністю фіксувати ударник (6) у стані очікування і розфіксовувати у стані вивільнення, причому фіксувальний пристрій таким чином взаємодіє з тепловим ініціюючим елементом, що після спрацьовування ініціюючого елемента фіксувальний пристрій переводиться із стану очікування у стан вивільнення, зокрема для здійснення способу за п. 1 або 2, який відрізняється тим, що фіксувальний пристрій містить встановлений у корпусі (15) притиснений зовнішньою пружиною (17) поршнеподібний натискний диск (12), причому ініціюючий елемент у своєму стані очікування нерухомо утримує натискний диск (12) проти зусилля зовнішньої пружини (17). 4. Спусковий механізм за п. 3, який відрізняється тим, що ініціюючим елементом є наповнена розширюваною при нагріванні рідиною скляною ампулою (13), виконаною зі здатністю руйнуватися при досягненні певної температури, внаслідок чого натискний диск (12) під дією зусилля зовнішньої пружини (17) переміщується із стану очікування у стан вивільнення. 5. Спусковий механізм за п. 3 або 4, який відрізняється тим, що у натискному дискові (12) закріплений циліндричний тримач (9), який у стані очікування і під час першого переміщення натискного диска (12) у напрямку стану вивільнення перебуває у гільзоподібному елементі (5), причому тримач (9) має виконану від торця всередину заглибину (18) з радіальними отворами (19), а ударник (6) виконаною на своєму протилежному капсулю (1) кінці кільцевою звуженою шийкою (20) вставлений у заглибину (18), причому шийка (20) розміщена навпроти радіальних отворів (19), а у радіальних отворах (19) між звуженою шийкою (20) і внутрішньою стінкою гільзоподібного елемента (5) розміщені кульки (8), які здійснюють аксіальну фіксацію ударника (6) у стані очікування і під час першого переміщення натискного диска (12) у напрямку стану вивільнення. 6. Спусковий механізм за п. 5, який відрізняється тим, що у стані вивільнення радіальні отвори (19) тримача (9) розміщені поза гільзоподібним елементом (5) і кульки (8) випадають із тримача (9), внаслідок чого ударник більше не зафіксований. 7. Спусковий механізм за п. 5 або 6, який відрізняється тим, що у зовнішню поверхню тримача (9) утоплене кільце (10) круглого перерізу, яке у стані очікування і під час першого переміщення натискного диска (12) у напрямку стану вивільнення прилягає до внутрішньої стінки гільзоподібного елемента (5). 8. Спусковий механізм за одним із пунктів 3-7, який відрізняється тим, що гільзоподібний елемент (5) закріплений у гільзі (16), а гільза (16) загвинчена у корпус (15). 9. Спусковий механізм за одним із пунктів 3-8, який відрізняється тим, що у гільзоподібному елементі (5) закріплена трубка (3) для розміщення капсуля-запалювача (1) і бустерного заряду (2), причому вони розміщені співвісно з ударником (6). 4 UA 98024 C2 Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

Назва патенту англійською

Thermally initiated triggering of aerosol fire extinguisher and method for actuating generator of fire-extinguishing aerosol

Автори англійською

Zhang, Jiang, Kloft, Peter, Dell, Klaus-Jurgen, Agostin, Matthias, Cordes, Stephan, Hemmer, Axel, Koller, Michael, Weisshaupt, Herbert, Welp, Alexandra

Назва патенту російською

Тепловой спусковой механизм со стеклянной ампулой для генератора огнетушащего аэрозоля и способ приведения в действие генератора огнетушащего аэрозоля

Автори російською

Занг Янг, Клофт Петер, Делль Клаус-Юрген, Агостин Маттиас, Кордес Штефан, Хеммер Аксель, Келлер Михаэль, Вайссхаупт Герберт, Вельп Александра

МПК / Мітки

МПК: F42C 15/00, A62C 5/00, A62C 37/14

Мітки: вогнегасного, аерозолю, тепловий, спосіб, генератора, приведення, дію, ампулою, скляною, механізм, спусковий
