Стенд калібрування лічильників витрати струму рідини

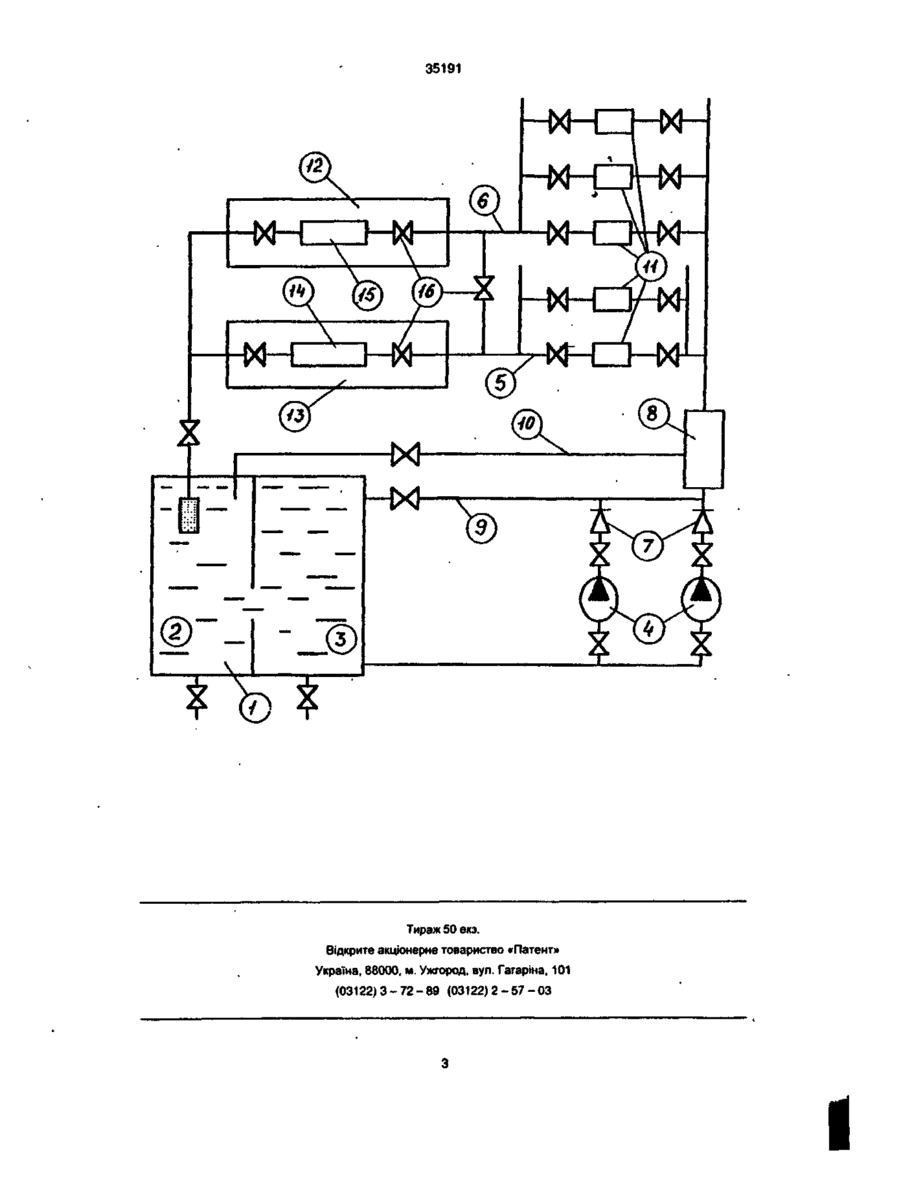

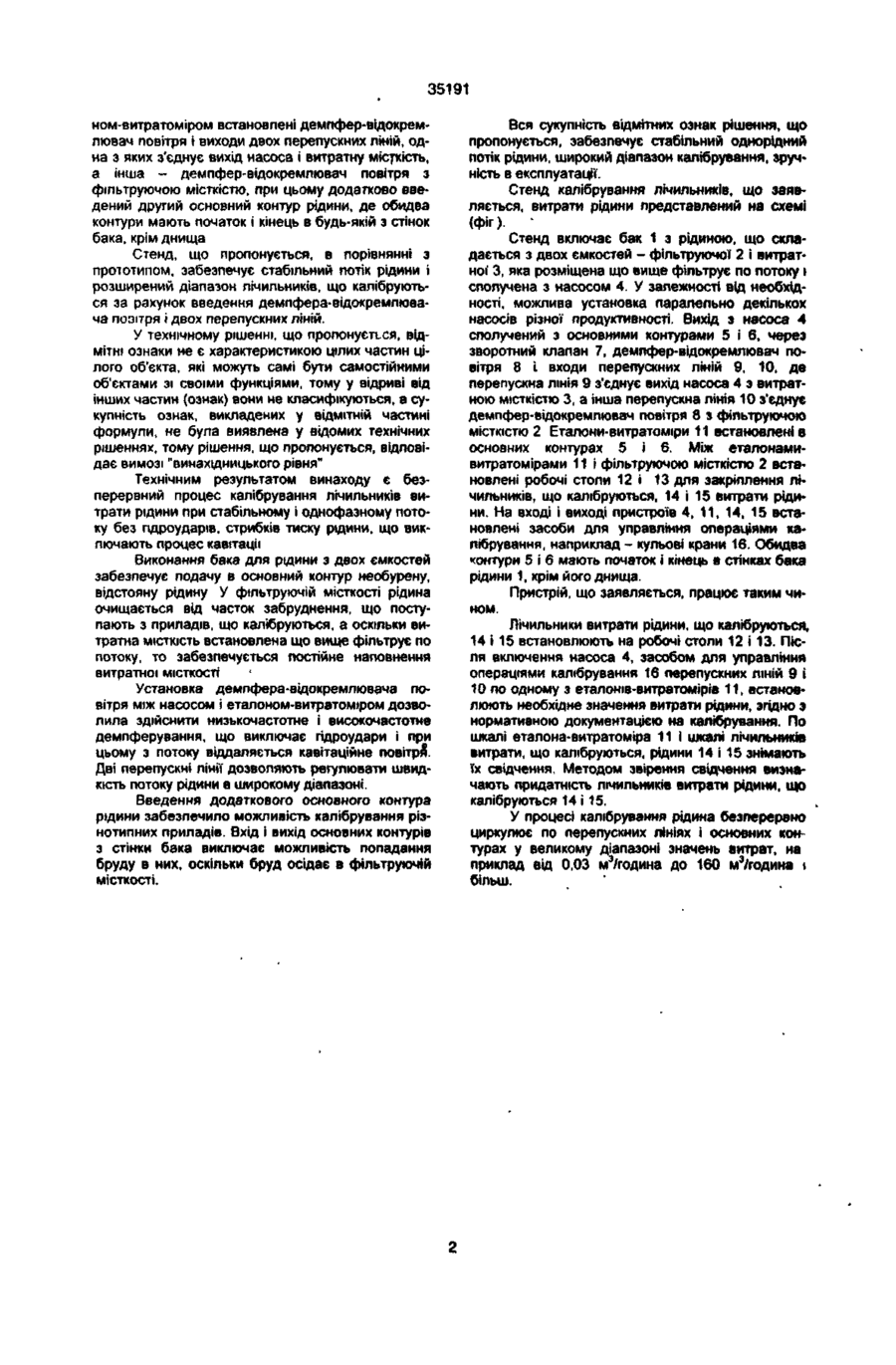

Стенд калібрування ЛІЧИЛЬНИКІВ витрати струму рідини, що містить бак з рідиною, основний контур для рідини, що має початок і кінець в баку, насос спо лучений з еталоном-витратоміром, засоби для управління операціями калібрування, відмінний тим, що бак рідини виконаний з двох ємкостей, що фільтрує і витратної, між насосом і еталономвитратоміром встановлені демпфер-вщокремлювач повітря і виходи двох перепускних ЛІНІЙ, одна з яких з'єднує вихщ насоса і втратну МІСТКІСТЬ, а інша демпфер-вщокремлювач повітря з фільтруючою МІСТКІСТЮ при цьому додатково введений другий основний контур рідини, де обидва контури мають початок і кінець в будь-якій з спнок бака, крім днища Винахід відноситься до галузі калібрування апаратури для вимірювання витрати рідини, зокрема може бути застосоване для точного вимірювання КІЛЬКОСТІ рідини при градуюванні і управління операціями тарування і реєстрації результатів (див заявка Франції № 2613479, МКИ G01F25/00, опубл 07 10 88 р ) Відомий стенд для тарування лічильника витрати потоку виконаний постійно діючим, однак він має наступні недоліки Він не забезпечує стабільність і однофазність потоку рідини через відсутність демпферування Внаслідок чого виникають пдроудари, місцевої скачки тиску і можливий процес кавітації Стенд має вузький діапазон калібрування через відсутність перепускних ЛІНІЙ повірці ЛІЧИЛЬНИКІВ рідини Відомо пристрій для повірки ЛІЧИЛЬНИКІВ рідини звіренням, що містить генератор витрати, дільницю з повіряємим високомежним лічильником і приєднане послідовно з ним зразковий засіб вимірювання, виконаний у вигляді паралельно приєднаних низькомежних ЛІЧИЛЬНИКІВ, де між ПО віряємим високомежним лічильником і паралельно приєднаними низькомежними лічильниками встановлений мірний бак, повідомлений з атмосферою (див СРСР № 1345060. МКИ G 01 F 25/00, опубл 15 10 87 р , Бюл № 38) Відомий пристрій для повірк* ЛІЧИЛЬНИКІВ витрати рідини має циклічну дію за рахунок установки мірного бака, злив з якого відбувається через зразкові і лічильники, що повіримо в проміжну МІСТКІСТЬ, при цьому заповнення бака необхідне перед кожним регулюванням витрати рідини і кожною повіркою лічильника Це приводить до збільшення часу на повірку і збільшення трудомісткості процесу за рахунок періодичного заповнення бака перед повіркою Найбільш близьким технічним рішенням по істотних ознаках, взятих за прототип, є стенд для тарування лічильника витрати потоку, утримуючий бак з рідиною, основний контур для рідини, який має початок і кінець в днищі бака Контур містить насос і пристрій для тарування з двома розташованими вище і нижче по потоку засувками, а так само хоч би один еталон-витратомір. кошти для ВХІД І ВИХІД ОСНОВНОГО контура виконаний в днищі бака, що не виключає перенесення твердих часток забруднення по основному контуру рідини, джерелом забрудження якого є самі прилади що калібруються У основу винаходу поставлена задача розробити ефективний стенд калібрування ЛІЧИЛЬНИКІВ витрати потоку рідини, за рахунок введення демпфера-вщокремлювача повітря, двох перепускних ЛІНІЙ і двох основних контурів, що забезпечить стабільний і однорідний потік рідини, широкий діапазон калібрування, зручність в експлуатації, виключить пдроудари і забезпечить можливість виконувати калібрування різнотипних приладів Рішення поставленої задачі досягається тим, що в стенді калібрування ЛІЧИЛЬНИКІВ витрати потоку рідини, що містить бак з рідиною, основний контур для рідини, що має початок і кінець в баку, насос сполучений з талоном-витратоміром, засоби для управління операціями калібрування, згідно з винаходом бак для рідини виконаний з двох ємкостей - що фільтрує і витратної, між насосом і етало О) ю со < 35191 ном-витратоміром встановлені демпфер-відокремлювач повітря і виходи двох перепускних ліній, одна з яких з'єднує вихід насоса і витратну місткість, а інша - демпфер-відокремлювач повітря з фільтруючою місткістю, при цьому додатково введений другий основний контур рідини, де обидва контури мають початок і кінець в будь-якій з стінок бака, крім днища Стенд, що пропонується, в порівнянні з прототипом, забезпечує стабільний потік рідини і розширений діапазон лічильників, що калібруються за рахунок введення демпфера-відокремлювача позітря і двох перепускних ліній. У технічному рішенні, що пропонується, відмітні ознаки не є характеристикою цілих частин цілого об'єкта, які можуть самі бути самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених у відмітній частині формули, не була виявлена у відомих технічних рішеннях, тому рішення, що пропонується, відповідає вимозі "винахідницького рівня" Технічним результатом винаходу є безперервний процес калібрування лічильників витрати рідини при стабільному і однофазному потоку без пдроударів, стрибків тиску рідини, що виключають процес кавітації Виконання бака для рідини з двох ємкостей забезпечує подачу в основний контур необурену, відстояну рідину У фільтруючій місткості рідина очищається від часток забруднення, що поступають з приладів, що калібруються, а оскільки витратна МІСТКІСТЬ встановлена що вище фільтрує по потоку, то забезпечується постійне наповнення витратної місткості Установка демпфера-відокремлювача повітря між насосом і еталоном-витратоміром дозволила здійснити низькочастотне і високочастотне демпферування, що виключає гідроудари і при цьому з потоку віддаляється кавітаційне повітря*. Дві перепускні лінії дозволяють регулювати швидкість потоку рідини в широкому діапазоні. Введення додаткового основного контура рідини забезпечило можливість калібрування різнотипних приладів. Вхід і вихід основних контурів з стінки бака виключає можливість попадання бруду в них, оскільки бруд осідає в фільтруючій місткості. Вся сукупність відмітних ознак рішення, що пропонується, забезпечує стабільний однорідний потік рідини, широкий діапазон калібрування, зручність в експлуатації. Стенд калібрування лічильників, що заявляється, витрати рідини представлений на схемі (фіг). • Стенд включає бак 1 з рідиною, що складається з двох ємкостей - фільтруючої 2 і витратної 3, яка розміщена що вище фільтрує по потоку і сполучена з насосом 4. У залежності від необхідності, можлива установка паралельно декількох насосів різної продуктивності. Вихід з насоса 4 сполучений з основними контурами 5 і 6, через зворотний клапан 7, демпфер-відокремлювач повітря 8 і входи перепускних ліній 9, 10, де перепускна лінія 9 з'єднує вихід насоса 4 з витратною місткістю 3, а інша перепускна лінія 10 з'єднує демпфер-відокремлювач повітря 8 з фільтруючою місткістю 2 Еталони-витратоміри 11 встановлені в основних контурах 5 і 6. Між еталонамивитратомірами 11 і фільтруючою місткістю 2 встановлені робочі столи 12 і 13 для закріплення лічильників, що калібруються, 14 і 15 витрати рідини. На вході і виході пристроїв 4, 11, 14, 15 встановлені засоби для управління операціями калібрування, наприклад - кульові крани 16. Обидва контури 5 і 6 мають початок і кінець в стінках бака рідини 1, крім його днища. Пристрій, що заявляється, працює таким чином. Лічильники витрати рідини, що калібруються, 14 і 15 встановлюють на робочі столи 12 і 13. Після включення насоса 4, засобом для управління операціями калібрування 16 перепускних ліній 9 і 10 по одному з еталонів-витратомірів 11, встановлюють необхідне значення витрати рідини, згідно з нормативною документацією на калібрування. По шкалі еталона-витратоміра 11 і шкалі лічильників витрати, що калібруються, рідини 14 і 15 знімають їх свідчення. Методом звірення свідчення визначають придатність лічильників витрати рідини, що калібруються 14 і 15. У процесі калібрування рідина безперервно циркулює по перепускних лініях і основних контурах у великому діапазоні значень витрат, на приклад від 0,03 м3/година до 160 м3/година і більш. 35191 Тираж 50 екз. відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 I
