Установка для миття устаткування і трубопроводів

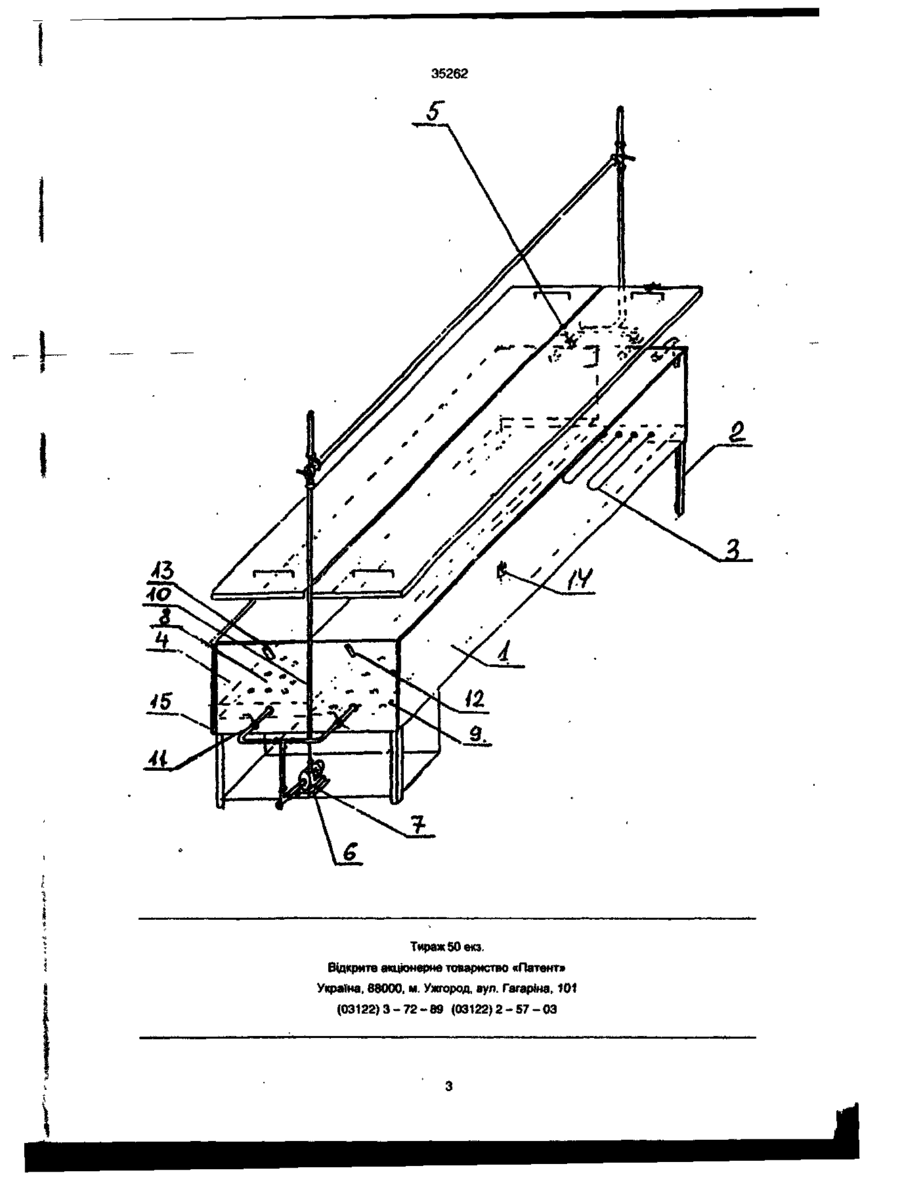

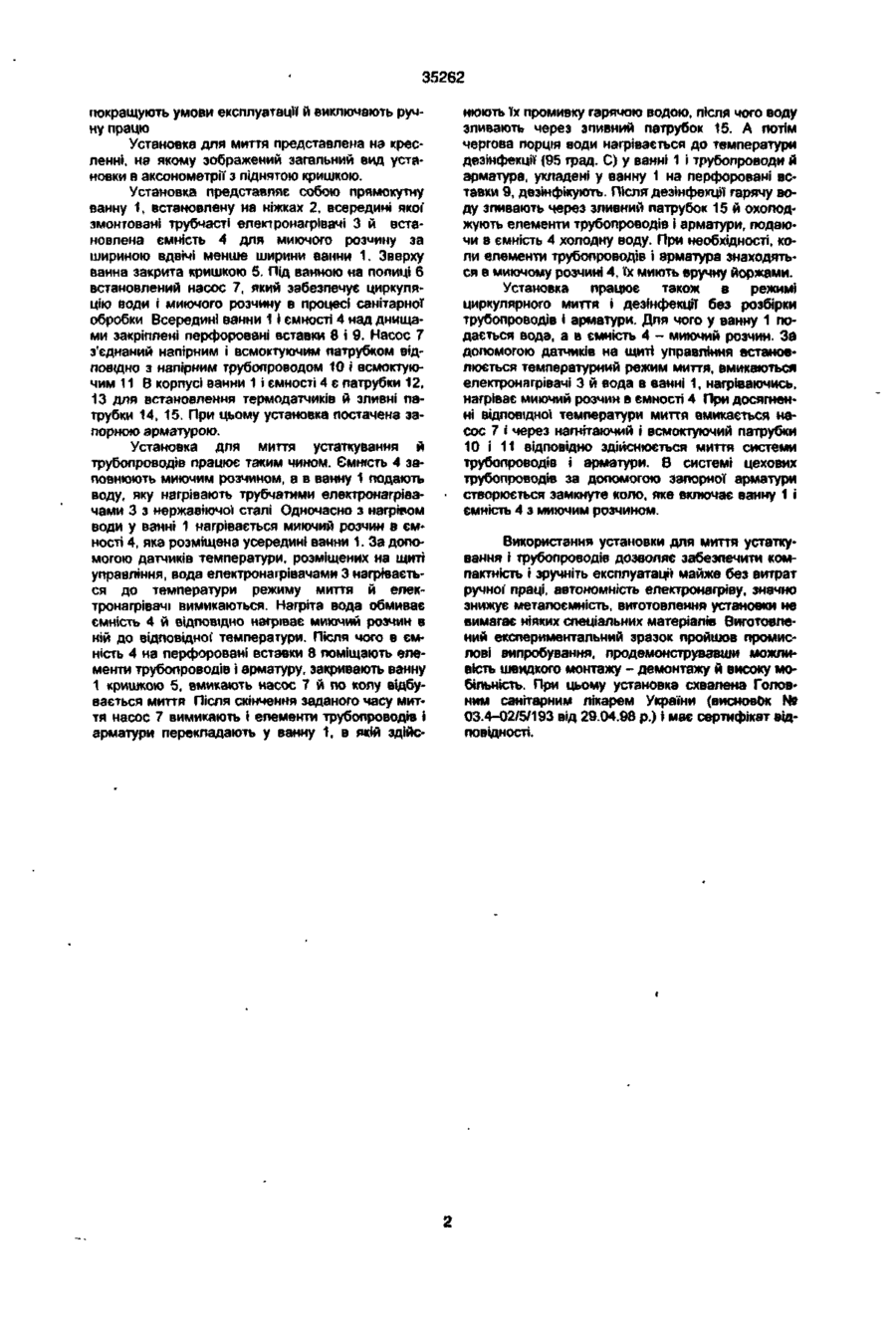

1. Установка для миття устаткування і трубопроводів, що містить ванну і ємність для ми ючого розчину, яка відрізняється тим, що ванна, в середині якої встановлена ємність для миючого розчину, виконана з теплоізоляцією і кришкою й оснащена нагрівальними елементами, встановленими усередині ванни, при цьому усередині ємності для миючого розчину та усередині ванни над дном розміщені перфоровані вставки, а ванна оснащена системою трубопроводів і механізмів для циркуляції' миючого розчину. 2 Установка по п 1, яка відрізняється тим, що ширине ємності для миючого розчину складає не більше половини ширини ванни. Винахід відноситься до молочної промисловості і зокрема може бути використаний для санітарної' обробки технологічного устаткування, а власне вилучення залишків молока, його складових частин й інших можливих забруднень устаткування, що становлять питому середу для мікроорганізмів Відома установка для санітарної обробки устаткування, виготовленого з нержавіючої сталі, трубопроводів, промислово освоєна - П-548 (див. "Справочник по оборудованию предприятий молочной промышленности" вид. "Пищевая промышленность" м. Москва). Вона складається з рами, двох бачків з люками, насосу з електродвигуном і трубопроводів. Трубопроводами подання миючих розчинів установка з'єднується з устаткуванням, призначеним для миття. При митті один з бачків установки використовують для приготування розчину азотної кислоти, а інший - для приготування розчину каустичної соди Основні недоліки установки: громіздкість, незручність обслуговування, велика металоємність, ручне управління. Найбільш близьким технічним рішенням до заявленого є відома установка для миття й стерилізації трубопроводів для молока й арматури марки Г2-ОСА (див. Каталог "Машины, оборудование, приборы и средства автоматизации для перерабатывающих отраслей АПК", том 1, Москва, 1990 р ) . Вона складається з ванни для миття і пропарювача (парового стерилізатора з висувною касетою). Трубопроводи й арматуру завчасно ми--. ють вручну у ванні, в яку заливають теплу воду Потім, замінивши теплу воду гарячим содовим розчином, труби і молочну арматуру миють вдруге. Після цього, добре сполоснувши гарячею чистою водою, вимиті деталі закладають в касету стерилізатора, герметично закривають і стерилізують гострою парою. До недоліків установки можна віднести велику металоємність, незручність обслуговування (можливість утворення парових пазух, в яких не відбувається обробка поверхні), необхідність джерела пару й горячої води, ручна праця. До основи винаходу покладене завдання вдосконалення установки для миття устаткування й трубопроводів шляхом такого взаємного розташування О складових частин, при якому виключена ручна праця, забезпечується компактність і зручність обслуговування, значно знижується металоємність Суть винаходу полягає в тому, що в відомій установці ванна виконана з теплоізоляцією і кришкою, яка щільно закривається, й постачена нагрівальним елементом і ємністю для миючого розчину і всередині ванни встановлені перфоровані вставки, а ванна постачена насосом і системою трубопроводів для циркуляції миючої рідини. Розміщення всередині ванни нагріваючих елементів з нержавіючої сталі та ємності для миючого розчину з перфорованими вставками й виконання ванни з теплоізоляцією і кришкою забезпечують компактність та зручність обслуговування, CM со CM ю со оГ 35262 покращують умови експлуатації й виключають ручну працю Установка для миття представлена на кресленні, на якому зображений загальний вид установки в аксонометрії з піднятою кришкою. Установка представляє собою прямокутну ванну 1, встановлену на ніжках 2, всередині якої' змонтовані трубчасті елеюронагрівачі 3 й встановлена ємність 4 для миючого розвину за шириною вдвічі менше ширини ванни 1. Зверху ванна закрита кришкою 5. Під ванною на полиці б встановлений насос 7, який забезпечує циркуляцію води і миючого розчину в процесі санітарної обробки Всередині ванни 1 і ємності 4 над днищами закріплені перфоровані вставки 8 і 9. Насос 7 з'єднаний напірним і всмоктуючим патрубком відповідно з напірним трубопроводом 10 і всмоктуючим 11 В корпусі ванни 1 і ємності 4 є патрубки 12, 13 для встановлення термодзтчиків й зливні патрубки 14, 15. При цьому установка постачена запорною арматурою. Установка для миття устаткування й трубопроводів працює таким чином. Ємність 4 заповнюють миючим розчином, а в ванну 1 подають воду, яку нагрівають трубчатими електронагрівачами 3 з нержавіючої сталі Одночасно з нагрівом води у ванні 1 нагрівається миючий розчин в ємності 4, яка розміщена усередині ванни 1. За допомогою датчиків температури, розміщених на щиті управління, вода електронагрівачами 3 нагрівається до температури режиму миття й електронагрівачі вимикаються. Нагріта вода обмиває ємність 4 й відповідно нагріває миючий розчин в ній до відповідної температури. Після чого в ємність 4 на перфоровані вставки 8 поміщають елементи трубопроводів і арматуру, закривають ванну 1 кришкою 5, вмикають насос 7 й по колу відбувається миття Після скінчення заданого часу миття насос 7 вимикають і елементи трубопроводів і арматури перекладають у ванну 1, в якій здійс нюють їх промивку гарячою водою, після чого воду зливають через зливний патрубок 15. А потім чергова порція води нагрівається до температури дезінфекції (95 град. С) у ванні 1 і трубопроводи й арматура, укладені у ванну 1 на перфоровані вставки 9, дезінфікують. Після дезінфекції гарячу воду зливають через зливний патрубок 15 й охолоджують елементи трубопроводів і арматури, подаючи 8 ємність 4 холодну воду. При необхідності, коли елементи трубопроводів і арматура знаходяться в миючому розчині 4, їх миють вручну йоржами. Установка працює також в режимі циркулярного миття і дезінфекції без розбірки трубопроводів і арматури. Для чого у ванну 1 подається вода, а в ємність 4 - миючий розчин. За допомогою датчиків на щиті управління встановлюється температурний режим миття, вмикаються електронагрівачі 3 й вода в ванні 1, нагріваючись, нагріває миючий розчин в ємності 4 При досягненні відповідної температури миття вмикається насос 7 і через нагнітаючий і всмоктуючий патрубки 10 і 11 відповідно здійснюється миття системи трубопроводів і арматури. В системі цехових трубопроводів за допомогою запорної арматури створюється замкнуте коло, яке включає ванну 1 і ємність 4 з миючим розчином. Використання установки для миття устаткування і трубопроводів дозволяє забезпечити компактність і зручніть експлуатації майже без витрат ручної' праці, автономність електронагріву, значно знижує металоємність, виготовлення установки не вимагає ніяких спеціальних матеріалів Виготовлений експериментальний зразок пройшов промислові випробування, продемонструвавши можливість швидкого монтажу - демонтажу й високу мобільність. При цьому установка схвалена Голов* ним санітарним лікарем України (висновок Ns 03.4-02/5/193 від 29.04.98 р.) і має сертифікат відповідності. 35262 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, аул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
