Контактний пристрій для з’єднання кабелів техніки зв’язку та обчислювальної техніки

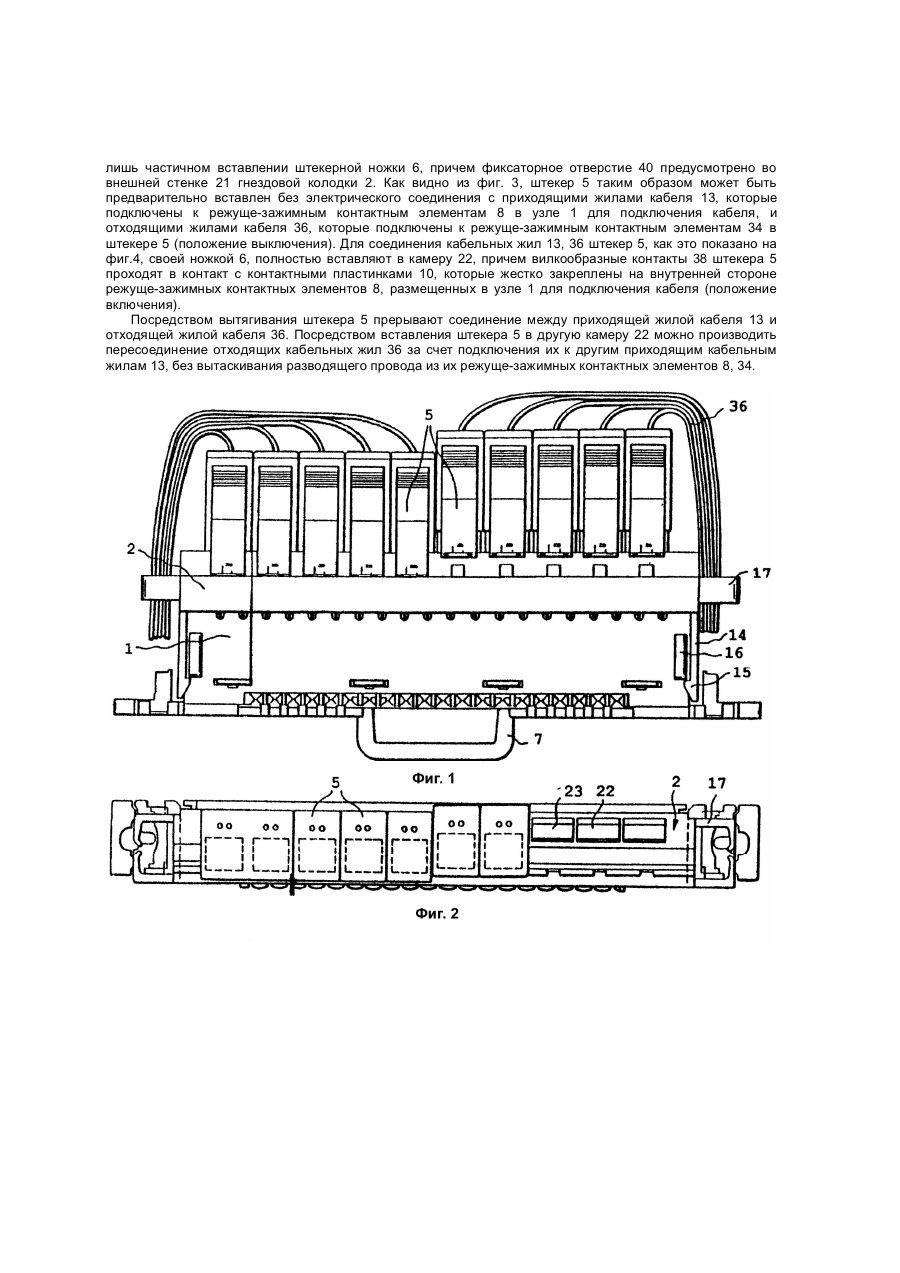

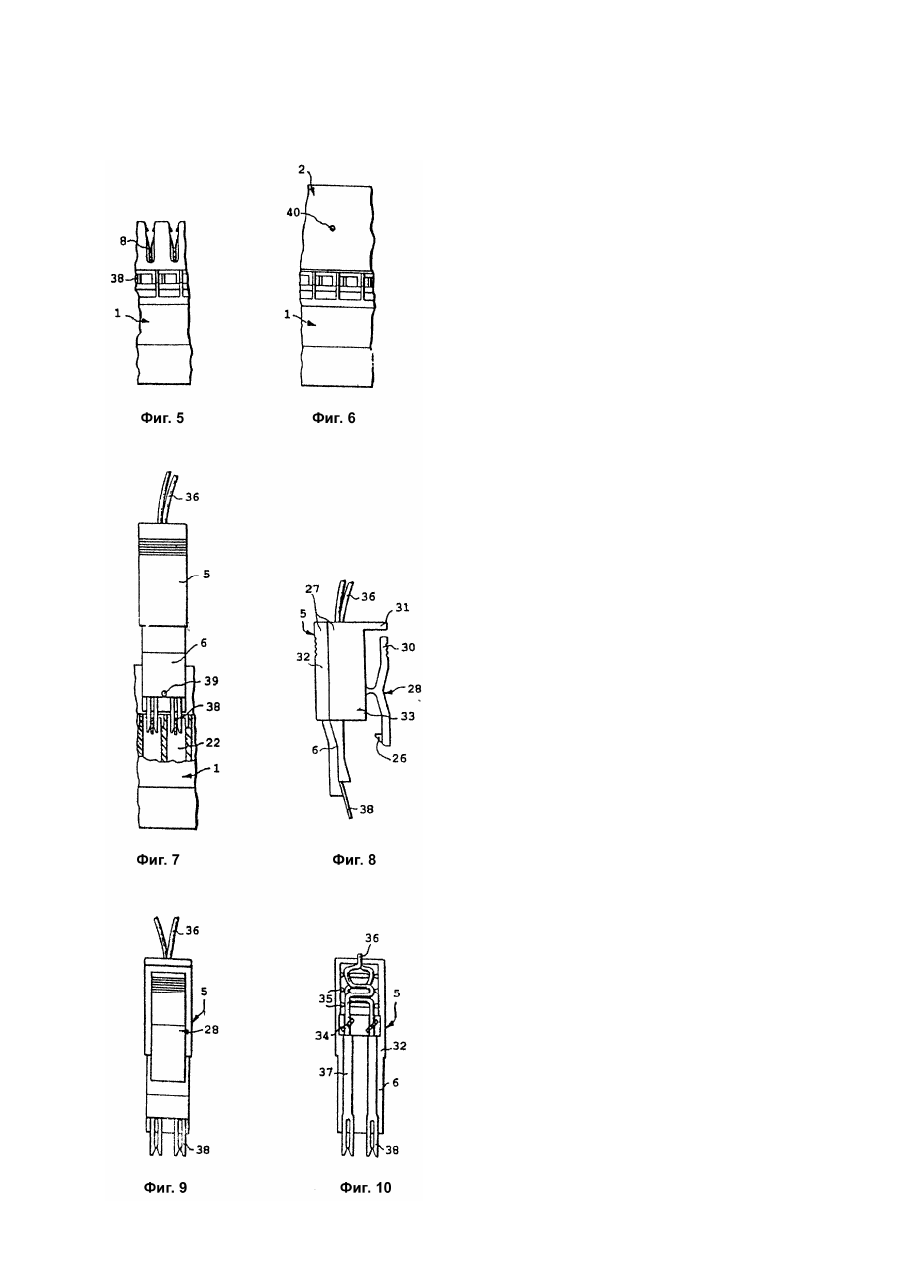

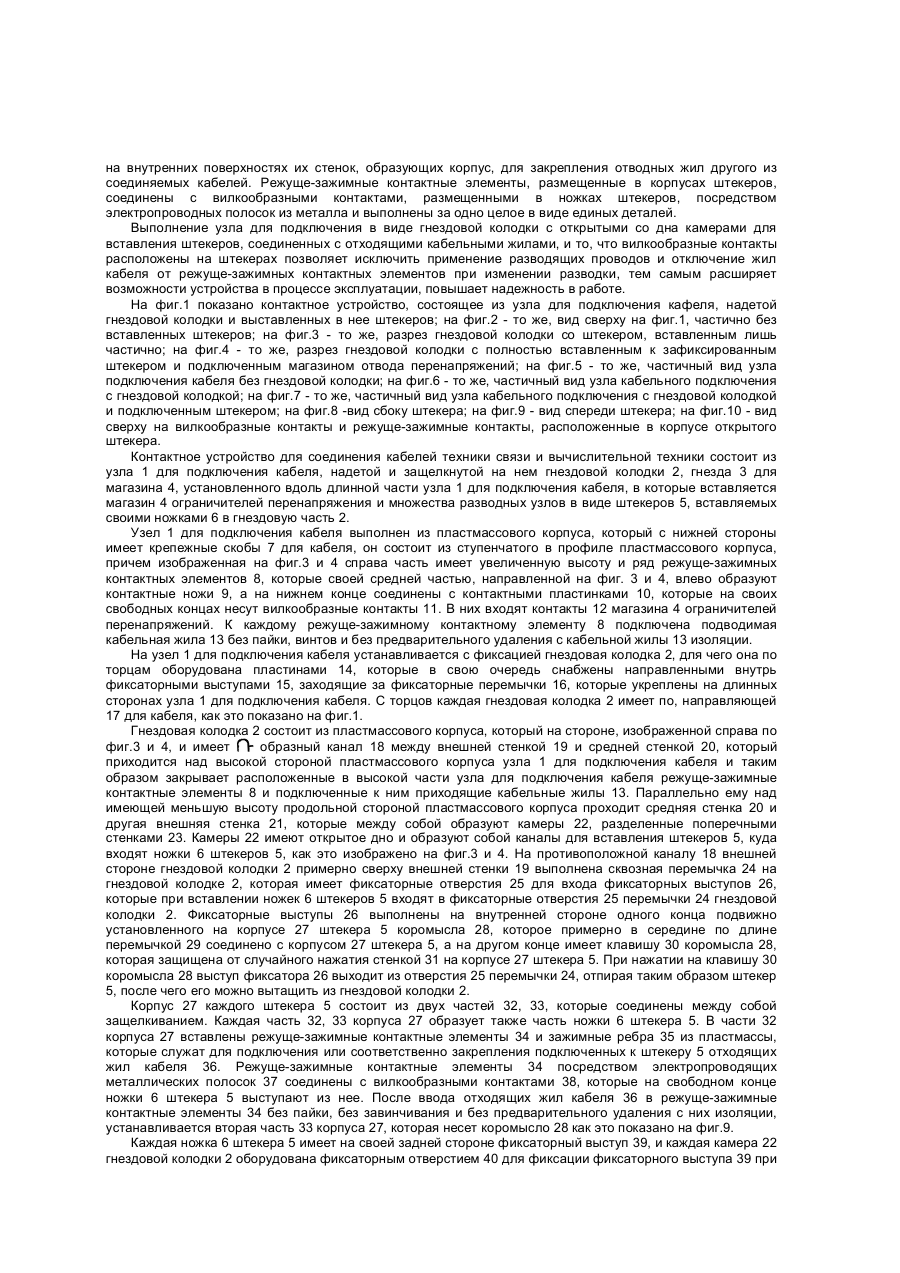

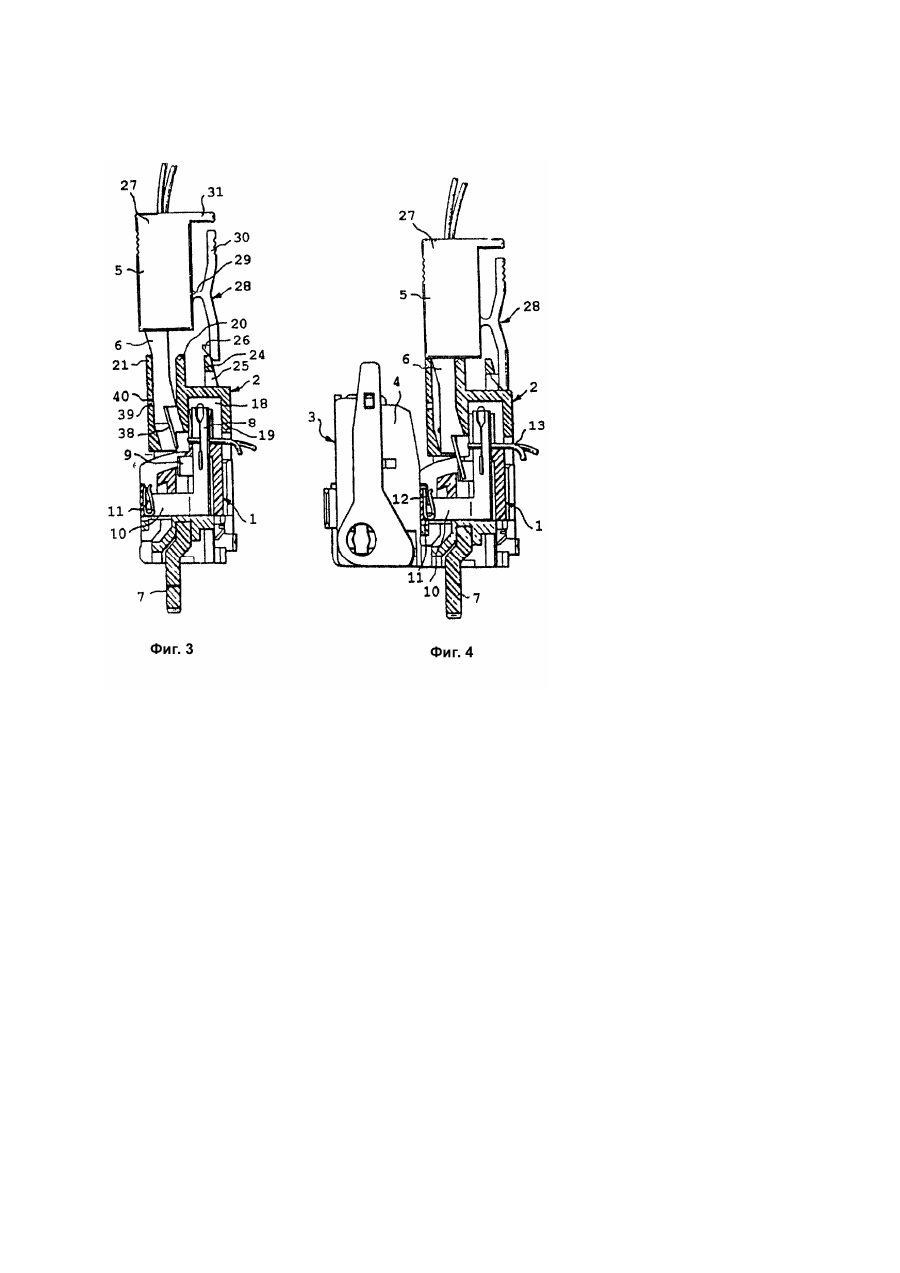

Настоящее изобретение относится к технике связи и вычислительной технике и может быть использовано в контактных устройствах для соединения кабелей. Известно контактное устройство, содержащее узел для подключения кабелей с контактными элементами (Патент США №0663339, кл. H05K1/18, 1979). Недостатком известного устройства является ограниченные возможности в процессе эксплуатации. Известно еще одно подобное контактное устройство для соединения кабелей техники связи и вычислительной техники (Патент Германии №400838602, кл. H01R9/29, 1991), содержащее контактную планку для подключения подводимых жил кабеля к режуще-зажимным контактным элементам кабельной части, на которую защелкивается разводный элемент, который покрывает ряд режуще-зажимных контактных элементов. Разводный элемент снабжен еще одним рядом режуще-зажимных контактных элементов, которые связаны с вилкообразными контактами, которые могут надеваться на ножевые контактные выступы режуще-зажимных контактных элементов, которые размещены в кабельной части. Для соединения подключенных к режуще-зажимным контактным элементам подводимых жил кабеля к отходящим жилам кабеля, которые подключены к следующей контактной планке, к режуще-зажимным контактным элементам разводного элемента подключены разводящие провода. Недостатком устройства является то, что для соединения приходящих жил кабеля к жилам отходящего кабеля необходимы разводящие провода, которые сверх этого при изменении разводки должны отключаться от режуще-зажимных контактных элементов разводного элемента и подключаться вновь к другим режуще-зажимным контактным элементам, причем разводящие провода приходится укорачивать. В основу заявляемого изобретения поставлена задача в контактом устройстве для соединения кабелей техники связи и вычислительной техники, путем конструктивного выполнения узла для подключения кабелей при соединении приходящих жил кабеля с отходящими жилами кабеля избежать включения разводных проводов и далее отключения жил кабеля от режуще-зажимных контактных элементов, что позволяет повысить надежность в работе. Поставленная задача решается в контактном устройстве для соединения кабелей техники связи и вычислительной техники, содержащем узел для подключения одного из соединяемых кабелей, выполненный в виде основания и размещенных в нем в ряд режуще-зажимных контактных элементов для электрического соединения с подводимыми жилами указанного выше подключаемого кабеля с ножевыми контактными элементами в виде пластинок, и разводной узел для подключения другого из соединяемых кабелей с корпусом, установленным на основании узла для подключения с возможностью фиксации посредством защелок на нем и с обеспечением перекрытия его режуще-зажимных контактных элементов с режуще-зажимными контактными элементами для электрического соединения с отводными жилами указанного выше другого из соединяемых кабелей, которые соединены с вилкообразными контактами, расположенными в его корпусе с возможностью взаимодействия с пластинками ножевых контактных элементов узла для подключения одного из соединяемых кабелей, и с разводными узлами для электрического соединения соответствующих подводимых и отводимых жил соединяемых кабелей соответственно, тем, что корпус узла для подключения другого из соединяемых кабелей выполнен в виде гнездовой колодки со сквозными гнездами в виде ряда открытых камер, а его разводные узлы - в виде штекеров, в корпусах которых установлены его режуще-зажимные контактные элементы, а в ножках которых расположены его вилкообразные контакты, при этом штекеры разводных узлов установлены своими корпусами на гнездовой колодке, а своими ножками - в открытых камерах гнездовой колодки с возможностью фиксации их корпусов относительно гнездовой колодки. Кроме того, в гнездовой колодке с одной ее стороны выполнен продольный образный паз, параллельный ряду ее открытых камер, при этом режуще-зажимные контактные элементы узла для подключения одного из соединяемых кабелей расположены в указанном выше образном пазу гнездовой колодки, которая расположена своими открытыми камерами напротив режуще-зажимных контактных элементов узла, для подключения одного из соединяемых кабелей, и их ножевых контактных элементов. Защелки для фиксации корпуса узла для подключения другого из соединяемых кабелей на основании узла для подключения одного из соединяемых кабелей выполнены в виде консольно закрепленных на противолежащих торцевых частях гнездовой колодки корпуса указанного выше узла для подключения пластинок с фиксаторами на их свободных концевых частях, и фиксирующих перемычек, закрепленных на основании узла для подключения одного из соединяемых кабелей, при этом пластинки расположены с возможностью взаимодействия своими фиксаторами с указанными выше фиксирующими перемычками основания. На гнездовой колодке с ее внешней стороны напротив ее образного паза выполнена продольная перемычка с отверстиями, а штекеры разводных узлов снабжены коромыслами с перемычками в их центральных частях с одних их сторон, с выступами на одних их концевых частях со стороны размещения их перемычек и с клавишами, выполненными на других их концевых частях со стороны, противолежащей перемычкам, причем коромысла своими перемычками подвижно закреплены на корпусах штекеров с возможностью взаимодействия с отверстиями продольной перемычки гнездовой колодки. На стенках открытых камер гнезд гнездовой колодки, противолежащих ее продольному образному пазу выполнены отверстия, а на ножках штекеров разводных узлов, прилежащих к указанным выше стенкам открытых камер - фиксаторные выступы для размещения в указанных выше отверстиях при частично вставленном в открытые камеры положении ножек штекеров. Корпус и ножка каждого штекера выполнены в виде единой детали из двух соединенных между собой с продольной плоскостью разъема частей зажимными ребрами на внутренних поверхностях их стенок, образующих корпус, для закрепления отводных жил другого из соединяемых кабелей. Режуще-зажимные контактные элементы, размещенные в корпусах штекеров, соединены с вилкообразными контактами, размещенными в ножках штекеров, посредством электропроводных полосок из металла и выполнены за одно целое в виде единых деталей. Выполнение узла для подключения в виде гнездовой колодки с открытыми со дна камерами для вставления штекеров, соединенных с отходящими кабельными жилами, и то, что вилкообразные контакты расположены на штекерах позволяет исключить применение разводящих проводов и отключение жил кабеля от режуще-зажимных контактных элементов при изменении разводки, тем самым расширяет возможности устройства в процессе эксплуатации, повышает надежность в работе. На фиг.1 показано контактное устройство, состоящее из узла для подключения кафеля, надетой гнездовой колодки и выставленных в нее штекеров; на фиг.2 - то же, вид сверху на фиг.1, частично без вставленных штекеров; на фиг.3 - то же, разрез гнездовой колодки со штекером, вставленным лишь частично; на фиг.4 - то же, разрез гнездовой колодки с полностью вставленным к зафиксированным штекером и подключенным магазином отвода перенапряжений; на фиг.5 - то же, частичный вид узла подключения кабеля без гнездовой колодки; на фиг.6 - то же, частичный вид узла кабельного подключения с гнездовой колодкой; на фиг.7 - то же, частичный вид узла кабельного подключения с гнездовой колодкой и подключенным штекером; на фиг.8 -вид сбоку штекера; на фиг.9 - вид спереди штекера; на фиг.10 - вид сверху на вилкообразные контакты и режуще-зажимные контакты, расположенные в корпусе открытого штекера. Контактное устройство для соединения кабелей техники связи и вычислительной техники состоит из узла 1 для подключения кабеля, надетой и защелкнутой на нем гнездовой колодки 2, гнезда 3 для магазина 4, установленного вдоль длинной части узла 1 для подключения кабеля, в которые вставляется магазин 4 ограничителей перенапряжения и множества разводных узлов в виде штекеров 5, вставляемых своими ножками 6 в гнездовую часть 2. Узел 1 для подключения кабеля выполнен из пластмассового корпуса, который с нижней стороны имеет крепежные скобы 7 для кабеля, он состоит из ступенчатого в профиле пластмассового корпуса, причем изображенная на фиг.3 и 4 справа часть имеет увеличенную высоту и ряд режуще-зажимных контактных элементов 8, которые своей средней частью, направленной на фиг. 3 и 4, влево образуют контактные ножи 9, а на нижнем конце соединены с контактными пластинками 10, которые на своих свободных концах несут вилкообразные контакты 11. В них входят контакты 12 магазина 4 ограничителей перенапряжений. К каждому режуще-зажимному контактному элементу 8 подключена подводимая кабельная жила 13 без пайки, винтов и без предварительного удаления с кабельной жилы 13 изоляции. На узел 1 для подключения кабеля устанавливается с фиксацией гнездовая колодка 2, для чего она по торцам оборудована пластинами 14, которые в свою очередь снабжены направленными внутрь фиксаторными выступами 15, заходящие за фиксаторные перемычки 16, которые укреплены на длинных сторонах узла 1 для подключения кабеля. С торцов каждая гнездовая колодка 2 имеет по, направляющей 17 для кабеля, как это показано на фиг.1. Гнездовая колодка 2 состоит из пластмассового корпуса, который на стороне, изображенной справа по фиг.3 и 4, и имеет образный канал 18 между внешней стенкой 19 и средней стенкой 20, который приходится над высокой стороной пластмассового корпуса узла 1 для подключения кабеля и таким образом закрывает расположенные в высокой части узла для подключения кабеля режуще-зажимные контактные элементы 8 и подключенные к ним приходящие кабельные жилы 13. Параллельно ему над имеющей меньшую высоту продольной стороной пластмассового корпуса проходит средняя стенка 20 и другая внешняя стенка 21, которые между собой образуют камеры 22, разделенные поперечными стенками 23. Камеры 22 имеют открытое дно и образуют собой каналы для вставления штекеров 5, куда входят ножки 6 штекеров 5, как это изображено на фиг.3 и 4. На противоположной каналу 18 внешней стороне гнездовой колодки 2 примерно сверху внешней стенки 19 выполнена сквозная перемычка 24 на гнездовой колодке 2, которая имеет фиксаторные отверстия 25 для входа фиксаторных выступов 26, которые при вставлении ножек 6 штекеров 5 входят в фиксаторные отверстия 25 перемычки 24 гнездовой колодки 2. Фиксаторные выступы 26 выполнены на внутренней стороне одного конца подвижно установленного на корпусе 27 штекера 5 коромысла 28, которое примерно в середине по длине перемычкой 29 соединено с корпусом 27 штекера 5, а на другом конце имеет клавишу 30 коромысла 28, которая защищена от случайного нажатия стенкой 31 на корпусе 27 штекера 5. При нажатии на клавишу 30 коромысла 28 выступ фиксатора 26 выходит из отверстия 25 перемычки 24, отпирая таким образом штекер 5, после чего его можно вытащить из гнездовой колодки 2. Корпус 27 каждого штекера 5 состоит из двух частей 32, 33, которые соединены между собой защелкиванием. Каждая часть 32, 33 корпуса 27 образует также часть ножки 6 штекера 5. В части 32 корпуса 27 вставлены режуще-зажимные контактные элементы 34 и зажимные ребра 35 из пластмассы, которые служат для подключения или соответственно закрепления подключенных к штекеру 5 отходящих жил кабеля 36. Режуще-зажимные контактные элементы 34 посредством электропроводящих металлических полосок 37 соединены с вилкообразными контактами 38, которые на свободном конце ножки 6 штекера 5 выступают из нее. После ввода отходящих жил кабеля 36 в режуще-зажимные контактные элементы 34 без пайки, без завинчивания и без предварительного удаления с них изоляции, устанавливается вторая часть 33 корпуса 27, которая несет коромысло 28 как это показано на фиг.9. Каждая ножка 6 штекера 5 имеет на своей задней стороне фиксаторный выступ 39, и каждая камера 22 гнездовой колодки 2 оборудована фиксаторным отверстием 40 для фиксации фиксаторного выступа 39 при лишь частичном вставлении штекерной ножки 6, причем фиксаторное отверстие 40 предусмотрено во внешней стенке 21 гнездовой колодки 2. Как видно из фиг. 3, штекер 5 таким образом может быть предварительно вставлен без электрического соединения с приходящими жилами кабеля 13, которые подключены к режуще-зажимным контактным элементам 8 в узле 1 для подключения кабеля, и отходящими жилами кабеля 36, которые подключены к режуще-зажимным контактным элементам 34 в штекере 5 (положение выключения). Для соединения кабельных жил 13, 36 штекер 5, как это показано на фиг.4, своей ножкой 6, полностью вставляют в камеру 22, причем вилкообразные контакты 38 штекера 5 проходят в контакт с контактными пластинками 10, которые жестко закреплены на внутренней стороне режуще-зажимных контактных элементов 8, размещенных в узле 1 для подключения кабеля (положение включения). Посредством вытягивания штекера 5 прерывают соединение между приходящей жилой кабеля 13 и отходящей жилой кабеля 36. Посредством вставления штекера 5 в другую камеру 22 можно производить пересоединение отходящих кабельных жил 36 за счет подключения их к другим приходящим кабельным жилам 13, без вытаскивания разводящего провода из их режуще-зажимных контактных элементов 8, 34.
