Селектор подовжніх мод з багаточастотним розділенням каналів

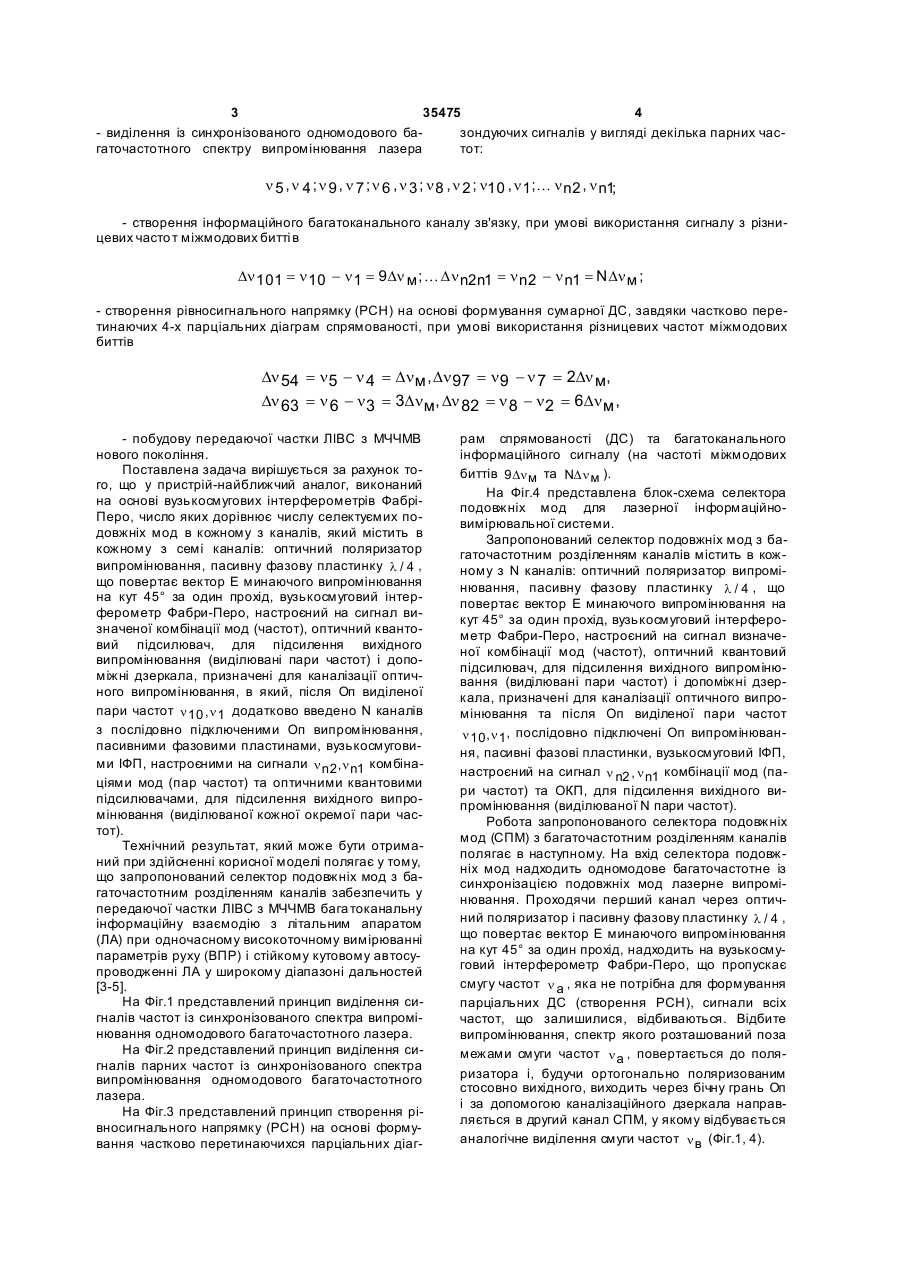

Селектор подовжніх мод з багаточастотним розділенням каналів, виконаний на основі вузькосмугових інтерферометрів Фабрі-Перо (ІФП), число яких дорівнює числу селектованих подовжніх 3 35475 4 - виділення із синхронізованого одномодового базондуючих сигналів у вигляді декілька парних часгаточастотного спектру випромінювання лазера тот: n 5 , n 4 ; n 9 , n 7 ; n 6 , n 3 ; n 8 , n 2 ; n10 , n 1 ;K n n 2 , n n1; - створення інформаційного багатоканального каналу зв'язку, при умові використання сигналу з різницевих часто т міжмодових битті в Dn 101 = n 10 - n 1 = 9Dn м ; K D n n2n1 = n n2 - n n1 = N Dn м ; - створення рівносигнального напрямку (РСН) на основі формування сумарної ДС, завдяки частково перетинаючих 4-х парціальних діаграм спрямованості, при умові використання різницевих частот міжмодових биттів Dn 54 = n 5 - n 4 = Dn м , Dn 97 = n 9 - n 7 = 2Dn м, Dn 63 = n 6 - n 3 = 3Dn м, Dn 82 = n 8 - n 2 = 6Dn м , - побудову передаючої частки ЛІВС з МЧЧМВ нового покоління. Поставлена задача вирішується за рахунок того, що у пристрій-найближчий аналог, виконаний на основі вузькосмугових інтерферометрів ФабріПеро, число яких дорівнює числу селектуємих подовжніх мод в кожному з каналів, який містить в кожному з семі каналів: оптичний поляризатор випромінювання, пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий інтерферометр Фабри-Перо, настроєний на сигнал визначеної комбінації мод (частот), оптичний квантовий підсилювач, для підсилення вихідного випромінювання (виділювані пари частот) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання, в який, після Оп виділеної пари частот n 10 , n 1 додатково введено N каналів з послідовно підключеними Оп випромінювання, пасивними фазовими пластинами, вузькосмуговими ІФП, настроєними на сигнали n n2, n n1 комбінаціями мод (пар частот) та оптичними квантовими підсилювачами, для підсилення вихідного випромінювання (виділюваної кожної окремої пари частот). Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у тому, що запропонований селектор подовжніх мод з багаточастотним розділенням каналів забезпечить у передаючої частки ЛІВС з МЧЧМВ бага токанальну інформаційну взаємодію з літальним апаратом (ЛА) при одночасному високоточному вимірюванні параметрів руху (ВПР) і стійкому кутовому автосупроводженні ЛА у широкому діапазоні дальностей [3-5]. На Фіг.1 представлений принцип виділення сигналів частот із синхронізованого спектра випромінювання одномодового багаточастотного лазера. На Фіг.2 представлений принцип виділення сигналів парних частот із синхронізованого спектра випромінювання одномодового багаточастотного лазера. На Фіг.3 представлений принцип створення рівносигнального напрямку (РСН) на основі формування частково перетинаючихся парціальних діаг рам спрямованості (ДС) та багатоканального інформаційного сигналу (на частоті міжмодових биттів 9Dn м та ND n м ). На Фіг.4 представлена блок-схема селектора подовжніх мод для лазерної інформаційновимірювальної системи. Запропонований селектор подовжніх мод з багаточастотним розділенням каналів містить в кожному з N каналів: оптичний поляризатор випромінювання, пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий інтерферометр Фабри-Перо, настроєний на сигнал визначеної комбінації мод (частот), оптичний квантовий підсилювач, для підсилення вихідного випромінювання (виділювані пари частот) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання та після Оп виділеної пари частот n 10, n 1, послідовно підключені Оп випромінювання, пасивні фазові пластинки, вузькосмуговий ІФП, настроєний на сигнал n n2 , n n1 комбінації мод (пари частот) та ОКП, для підсилення вихідного випромінювання (виділюваної N пари частот). Робота запропонованого селектора подовжніх мод (СПМ) з багаточастотним розділенням каналів полягає в наступному. На вхід селектора подовжніх мод надходить одномодове багаточастотне із синхронізацією подовжніх мод лазерне випромінювання. Проходячи перший канал через оптичний поляризатор і пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, надходить на вузькосмуговий інтерферометр Фабри-Перо, що пропускає смугу частот n a , яка не потрібна для формування парціальних ДС (створення РСН), сигнали всіх частот, що залишилися, відбиваються. Відбите випромінювання, спектр якого розташований поза межами смуги частот n a , повертається до поляризатораі, будучи ортогонально поляризованим стосовно вихідного, виходить через бічну грань Оп і за допомогою каналізаційного дзеркала направляється в другий канал СПМ, у якому відбувається аналогічне виділення смуги частот n в (Фіг.1, 4). 5 35475 6 Виділений другим каналом оптичний сигнал шу парціальну діаграму спрямованості, підфарбоподовжніх мод, спектр якого необхідний для форвану часто тою міжмодових биттів Dn м (Фіг.3): мування парціальних ДС (створення РСН) (Фіг.2Dn 54 = n 5 - n 4 = Dn м . 4), через каналізаційне дзеркало надходить у каЧастина групового сигналу, що залишилася нал виділення першої пари частот n 5 , n 4 (мод). відбитим дзеркалом ІФП, повертається і довертаПроходячи через оптичний поляризатор і пасивну ється фазовою пластинкою ще на кут 45° та ви хофазову пластинку l / 4 , що повертає вектор Е дить через бічну грань On випромінювання і наминаючого випромінювання на кут 45° за один правляється допоміжним дзеркалом у наступний прохід, сигнал надходить на вузькосмуговий інканал, де відбувається виділення другої пари частерферометр Фабри-Перо, що пропускає першу тот (мод n 9 , n 7 = 2Dn м ) аналогічним образом, і пару частот n 5 , n 4 (Фіг.2, 4), яка підсилюється т.д. для останніх пар частот: n 6 , n 3 = 3Dn м , та оптичним квантовим підсилювачем і формує пер n 8 , n 2 = 6 Dn м , (Фіг.2-4): Dn 97 = n 9 - n 7 = 2D nм , Dn 63 - n 6 - n3 = 3Dnм , D n82 = n 8 - n 2 = 6Dnм . Формування інформаційного оптичного сигналу з подовжніх мод n 10 , n 1, K, n n2 , n n1 пар частот (Фіг.2-4): D n101 = n10 - n1 = 9D n м; K Dn n2n1 = n n2 - n n1 = ND nм ; здійснюється також окремими каналами аналогічним образом, як і у попередніх каналах для виділення мод (пар частот) n 5 , n 4 ; n 9 , n 7 і т. ін. Частина сигналу, що залишилася після виділення необхідних комбінацій частот через допоміжне дзеркало направляється у «ловушку». Джерела інформації: 1. Деланж. Широкополосные оптические системы связи. Часть II. Частотное уплотнение каналов. // Тр уды института инженеров по электротехнике и радиоэлектронике. - Том 8. Вып.10. - М.: «Мир». - 1970. - С.296-304. 2. Патент на корисну модель №23215, Україна, МПК (2006) H04Q1/30. Селектор подовжніх мод для лазерної інформаційно-вимірювальної системи. /Колмійцев О.В., Альошин Г.В., Баранник В.В., Бєлімов В.В., Кудряшов В.Є., Костенко І.Л., Трет'як В.Ф., Хударковський К.І., Кітов B.C. №U200700070; Заяв.02.01.2007; опубл.10.05.2007; Бюл. №6 - 6с 3. Патент на корисну модель №23213, Україна, МПК G01S17/42 (2007.01), G01S17/66 (2007.01). Канал автоматичного супроводження літальних апаратів за напрямком для лазерної інформаційно-вимірювальної системи. / Колмійцев О.В., Альошин Г.В., Баранник В.В., Бєлімов В.В., Кудряшов В.Є., Костенко І.Л., Трет'як В.Ф., Хударковський К.І., Кітов B.C. - №U200700012; Заяв.02.01.2007; опубл.10.05.2007; Бюл. №6 - 8с. 4. Коломійцев О.В. Лазерна інформаційновимірювальна система. // Системи обробки інформації: Збірник наукових праць. - X.: ХВУ. - 2004. Вин. 8(36). – С.186-189. 5. Деклараційний патент України на винахід №65099А, Україна, G01S17/42, G01S 17/66. Модернізований частотно-часовий метод вимірювання параметрів руху літальних апаратів. /Коломійцев О.В. № 2003054908; Заяв.29.05.2003; Опубл.15.03.2004; Бюл. №3 - 8с 7 Комп’ютерна в ерстка В. Мацело 35475 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
