Пристрій для стентування і лікування стравоходу

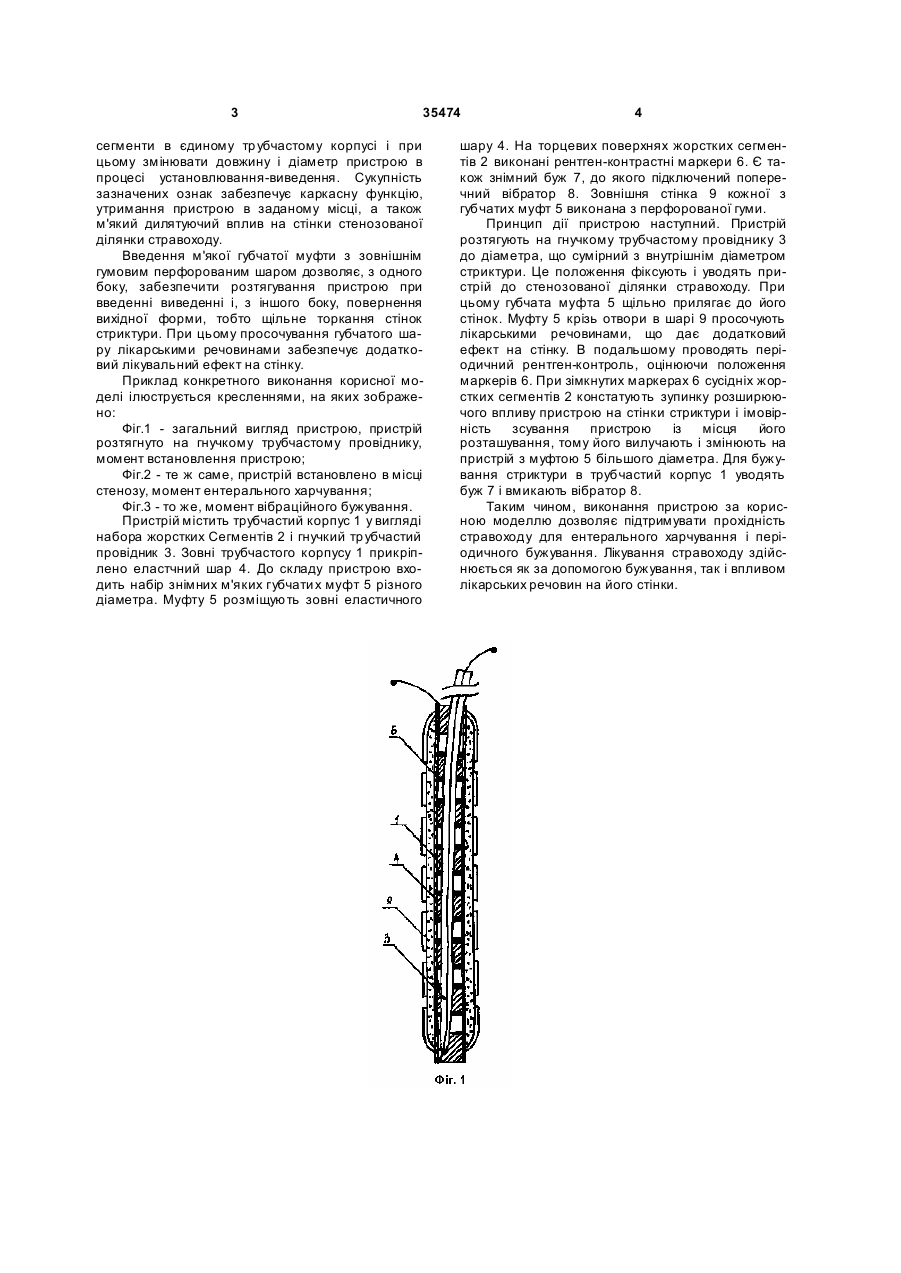

1. Пристрій для стентування і лікування стравоходу, що містить трубчастий корпус у вигляді набору жорстких сегментів і гнучкий трубчастий провідник, який відрізняється тим, що додатково 3 35474 сегменти в єдиному тр убчастому корпусі і при цьому змінювати довжину і діаметр пристрою в процесі установлювання-виведення. Сукупність зазначених ознак забезпечує каркасну функцію, утримання пристрою в заданому місці, а також м'який дилятуючий вплив на стінки стенозованої ділянки стравоходу. Введення м'якої губчатої муфти з зовнішнім гумовим перфорованим шаром дозволяє, з одного боку, забезпечити розтягування пристрою при введенні виведенні і, з іншого боку, повернення вихідної форми, тобто щільне торкання стінок стриктури. При цьому просочування губчатого шару лікарськими речовинами забезпечує додатковий лікувальний ефект на стінку. Приклад конкретного виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг.1 - загальний вигляд пристрою, пристрій розтягнуто на гнучкому трубчастому провіднику, момент встановлення пристрою; Фіг.2 - те ж саме, пристрій встановлено в місці стенозу, момент ентерального харчування; Фіг.3 - то же, момент вібраційного бужування. Пристрій містить трубчастий корпус 1 у вигляді набора жорстких Сегментів 2 і гнучкий тр убчастий провідник 3. Зовні трубчастого корпусу 1 прикріплено еластчний шар 4. До складу пристрою входить набір знімних м'яких губчати х муфт 5 різного діаметра. Муфту 5 розміщують зовні еластичного 4 шару 4. На торцевих поверхнях жорстких сегментів 2 виконані рентген-контрастні маркери 6. Є також знімний буж 7, до якого підключений поперечний вібратор 8. Зовнішня стінка 9 кожної з губчатих муфт 5 виконана з перфорованої гуми. Принцип дії пристрою наступний. Пристрій розтягують на гнучкому трубчастому провіднику 3 до діаметра, що сумірний з внутрішнім діаметром стриктури. Це положення фіксують і уводять пристрій до стенозованої ділянки стравоходу. При цьому губчата муфта 5 щільно прилягає до його стінок. Муфту 5 крізь отвори в шарі 9 просочують лікарськими речовинами, що дає додатковий ефект на стінку. В подальшому проводять періодичний рентген-контроль, оцінюючи положення маркерів 6. При зімкнутих маркерах 6 сусідніх жорстких сегментів 2 констатують зупинку розширюючого впливу пристрою на стінки стриктури і імовірність зсування пристрою із місця його розташування, тому його вилучають і змінюють на пристрій з муфтою 5 більшого діаметра. Для бужування стриктури в трубчастий корпус 1 уводять буж 7 і вмикають вібратор 8. Таким чином, виконання пристрою за корисною моделлю дозволяє підтримувати прохідність стравоходу для ентерального харчування і періодичного бужування. Лікування стравоходу здійснюється як за допомогою бужування, так і впливом лікарських речовин на його стінки. 5 Комп’ютерна в ерстка Л. Купенко 35474 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
