Селектор подовжніх мод з дефлектором

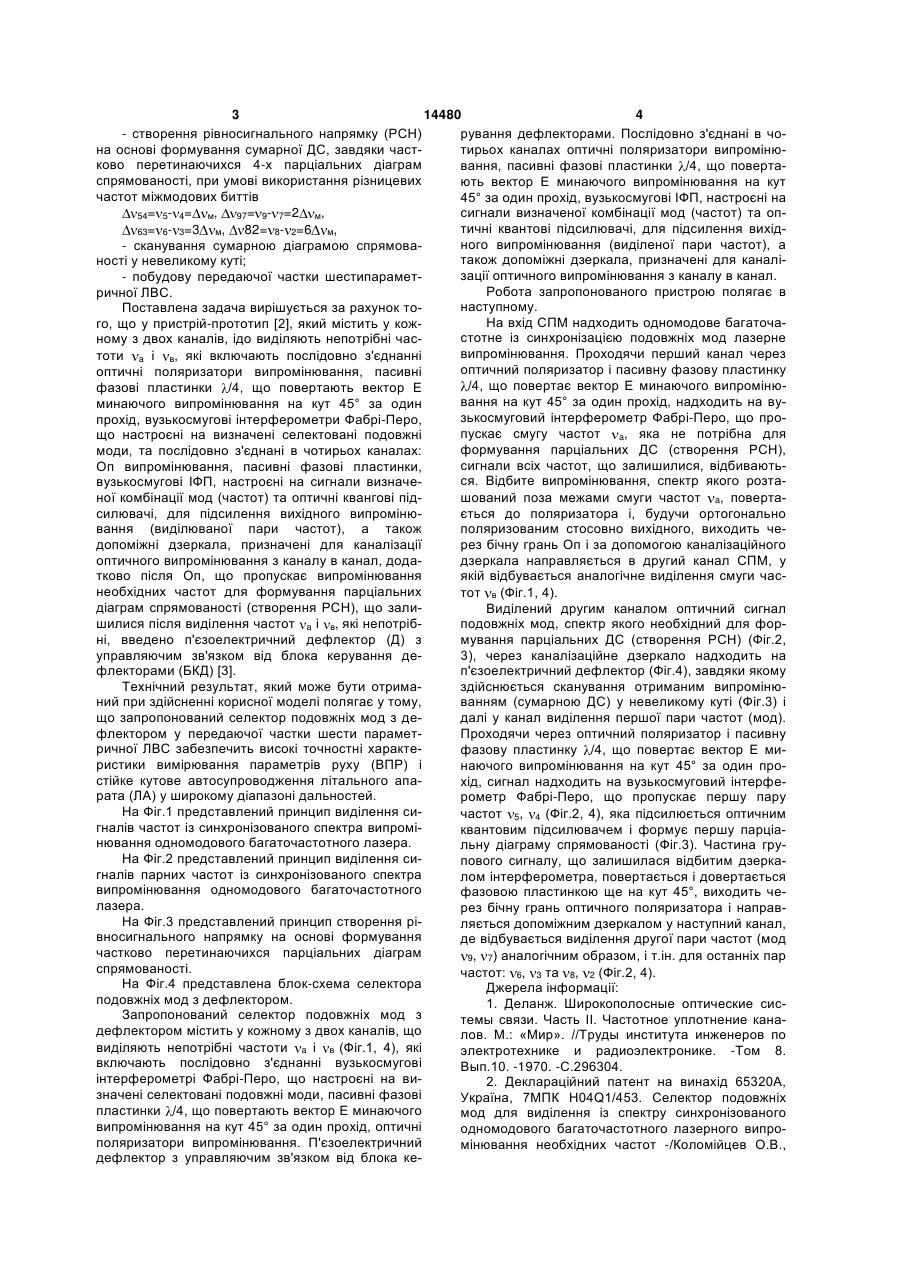

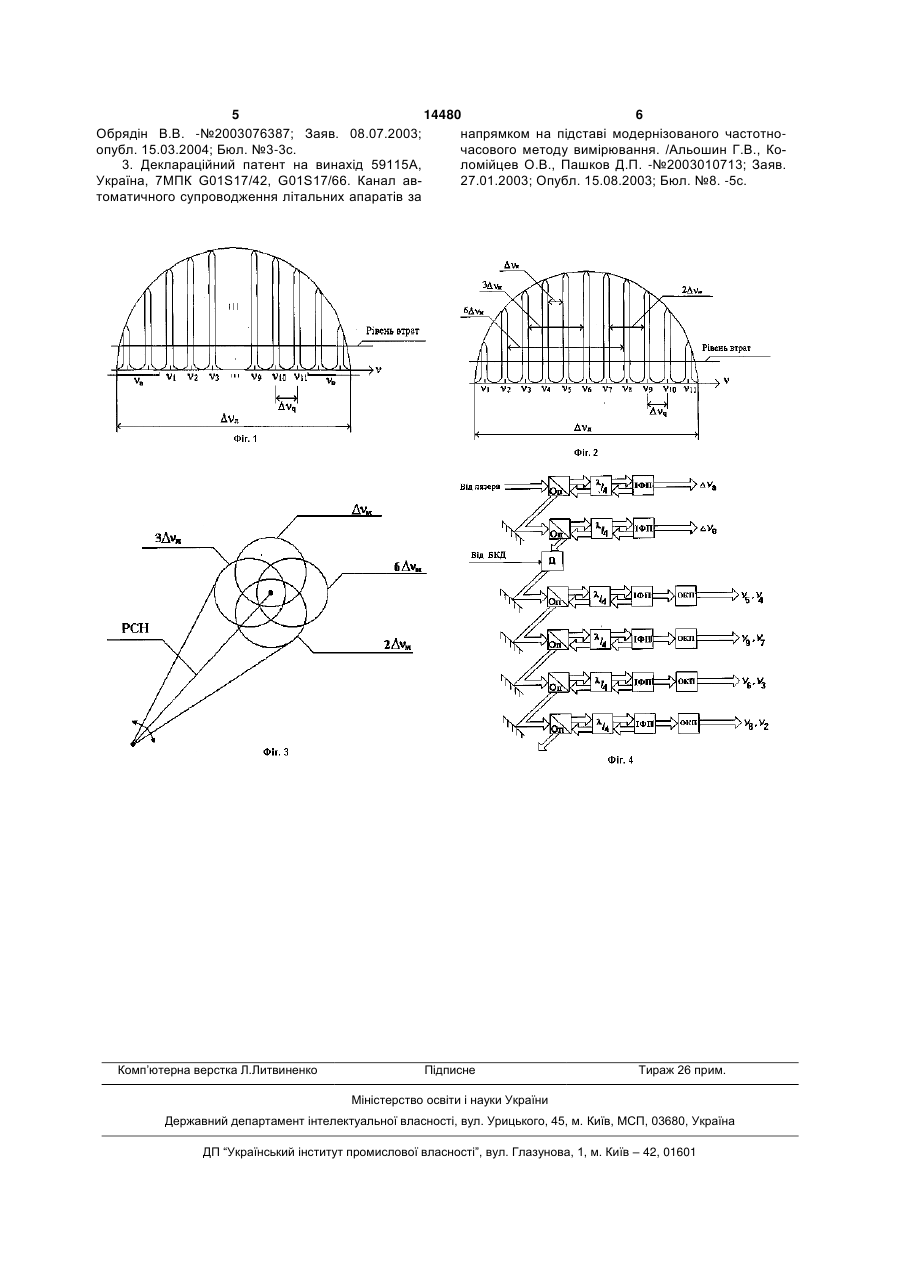

Селектор подовжніх мод з дефлектором, що містить в кожному з каналів, що виділяють непотрібні частоти а і б , які включають послідовно з'єднані оптичні поляризатори (Оп) випромінювання, пасивні фазові пластинки ( / 4 ), що повертають вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмугові інтерферометри Фабрі-Перо (ІФП), що настроєні на визначені селектовані подовжні моди та послідовно з'єднані в чотирьох каналах Оп випромінювання, пасивні фазові пластинки, вузькосмугові ІФП, настроєні на сигнали визначеної комбінації мод (частот) та оптичні квантові підсилювачі, для підсилення вихідного випромінювання (виділюваної пари частот), а також допоміжні дзеркала, призначені для каналізації оптичного випромінювання з каналу в канал, який відрізняється тим, що додатково після Оп, що пропускає випромінювання необхідних частот для формування парціальних діаграм спрямованості, що залишилися після виділення частот а і Запропонована корисна модель відноситься до галузі лазерних систем і може бути використана для побудови передаючої частки шестипараметричної лазерної вимірювальної системи (ЛВС) з модернізованим частотно-часовим методом вимірювання. Відомий „Передавач оптичної системи зв'язку з частотним ущільненням каналів” [1], який вміщує послідовно з'єднанні лазер, та для кожного з n каналів: аналізатор, пасивну фазову пластинку /4, що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, фільтр, який пропускає смугу частот зі середньою частотою fn (noгo каналу відповідно), модулятор та дзеркало для відбивання сигналу, а також каналізаційні дзеркала для каналізації сигналів з каналу у канал. Недоліком передавача є те, що у ньому не виділяються необхідні комбінації частот й синхронізованого одномодового багаточастотного спектра випромінювання лазера. Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є «Селектор подовжніх мод для виділення із спектру синхронізованого одномодового багаточастотного лазерного випромінювання необхідних частот» [2], викона ний на основі вузькосмугових інтерферометрів Фабри-Перо, число яких дорівнює числу селектованих подовжніх мод. В кожному з каналів він включає: оптичний поляризатор (Оп) випромінювання, пасивну фазову пластинку ( /4), що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий інтерферометр Фабрі-Перо (ІФП), настроєний на сигнал визначеної комбінації мод (частот), оптичний квантовий підсилювач (ОКП), для підсилення вихідного випромінювання (виділювані пари частот) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання. Недоліком пристрою-прототипу є те, що він не дає можливості здійснювати сканування отриманою сумарною діаграмою спрямованості (ДС) у невеликому куті сканування. В основу корисної моделі поставлена задача створити селектор подовжніх мод з дефлектором, який забезпечить: - виділення із синхронізованого одномодового багаточастотного спектру випромінювання лазера зондуючих сигналів у вигляді сигналів парних частот 5; 4; 9; 7; 6; 3; 8; 2; (19) UA (11) 14480 (13) U б , які непотрібні, введено п'єзоелектричний дефлектор з управляючим зв'язком від блока керування дефлекторами. 3 14480 4 - створення рівносигнального напрямку (РСН) рування дефлекторами. Послідовно з'єднані в чона основі формування сумарної ДС, завдяки часттирьох каналах оптичні поляризатори випромінюково перетинаючихся 4-х парціальних діаграм вання, пасивні фазові пластинки /4, що повертаспрямованості, при умові використання різницевих ють вектор Е минаючого випромінювання на кут частот міжмодових биттів 45° за один прохід, вузькосмугові ІФП, настроєні на сигнали визначеної комбінації мод (частот) та оп54= 5- 4= м, 97= 9- 7=2 м, тичні квантові підсилювачі, для підсилення вихід82= 8- 2=6 м, 63= 6- 3=3 м, ного випромінювання (виділеної пари частот), а - сканування сумарною діаграмою спрямоватакож допоміжні дзеркала, призначені для каналіності у невеликому куті; зації оптичного випромінювання з каналу в канал. - побудову передаючої частки шестипараметРобота запропонованого пристрою полягає в ричної ЛВС. наступному. Поставлена задача вирішується за рахунок тоНа вхід СПМ надходить одномодове багаточаго, що у пристрій-прототип [2], який містить у кожстотне із синхронізацією подовжніх мод лазерне ному з двох каналів, ідо виділяють непотрібні часвипромінювання. Проходячи перший канал через тоти a і в, які включають послідовно з'єднанні оптичний поляризатор і пасивну фазову пластинку оптичні поляризатори випромінювання, пасивні /4, що повертає вектор Е минаючого випромінюфазові пластинки /4, що повертають вектор Е вання на кут 45° за один прохід, надходить на вуминаючого випромінювання на кут 45° за один зькосмуговий інтерферометр Фабрі-Перо, що пропрохід, вузькосмугові інтерферометри Фабрі-Перо, пускає смугу частот a, яка не потрібна для що настроєні на визначені селектовані подовжні формування парціальних ДС (створення РСН), моди, та послідовно з'єднані в чотирьох каналах: сигнали всіх частот, що залишилися, відбиваютьОп випромінювання, пасивні фазові пластинки, ся. Відбите випромінювання, спектр якого розтавузькосмугові ІФП, настроєні на сигнали визначешований поза межами смуги частот a, повертаної комбінації мод (частот) та оптичні квангові підсилювачі, для підсилення вихідного випромінюється до поляризатора і, будучи ортогонально вання (виділюваної пари частот), а також поляризованим стосовно вихідного, виходить чедопоміжні дзеркала, призначені для каналізації рез бічну грань Oп і за допомогою каналізаційного оптичного випромінювання з каналу в канал, додадзеркала направляється в другий канал СПМ, у тково після Оп, що пропускає випромінювання якій відбувається аналогічне виділення смуги часнеобхідних частот для формування парціальних тот в (Фіг.1, 4). діаграм спрямованості (створення РСН), що залиВиділений другим каналом оптичний сигнал шилися після виділення частот a і в, які непотрібподовжніх мод, спектр якого необхідний для форні, введено п'єзоелектричний дефлектор (Д) з мування парціальних ДС (створення РСН) (Фіг.2, управляючим зв'язком від блока керування де3), через каналізаційне дзеркало надходить на флекторами (БКД) [3]. п'єзоелектричний дефлектор (Фіг.4), завдяки якому Технічний результат, який може бути отримаздійснюється сканування отриманим випромінюний при здійсненні корисної моделі полягає у тому, ванням (сумарною ДС) у невеликому куті (Фіг.3) і що запропонований селектор подовжніх мод з дедалі у канал виділення першої пари частот (мод). флектором у передаючої частки шести параметПроходячи через оптичний поляризатор і пасивну ричної ЛВС забезпечить високі точностні характефазову пластинку /4, що повертає вектор Е миристики вимірювання параметрів руху (ВПР) і наючого випромінювання на кут 45° за один простійке кутове автосупроводження літального апахід, сигнал надходить на вузькосмуговий інтерферата (ЛА) у широкому діапазоні дальностей. рометр Фабрі-Перо, що пропускає першу пару На Фіг.1 представлений принцип виділення сичастот 5, 4 (Фіг.2, 4), яка підсилюється оптичним гналів частот із синхронізованого спектра випроміквантовим підсилювачем і формує першу парціанювання одномодового багаточастотного лазера. льну діаграму спрямованості (Фіг.3). Частина груНа Фіг.2 представлений принцип виділення сипового сигналу, що залишилася відбитим дзеркагналів парних частот із синхронізованого спектра лом інтерферометра, повертається і довертається випромінювання одномодового багаточастотного фазовою пластинкою ще на кут 45°, виходить челазера. рез бічну грань оптичного поляризатора і направНа Фіг.3 представлений принцип створення ріляється допоміжним дзеркалом у наступний канал, вносигнального напрямку на основі формування де відбувається виділення другої пари частот (мод частково перетинаючихся парціальних діаграм 9, 7) аналогічним образом, і т.ін. для останніх пар спрямованості. частот: 6, 3 та 8, 2 (Фіг.2, 4). На Фіг.4 представлена блок-схема селектора Джерела інформації: подовжніх мод з дефлектором. 1. Деланж. Широкополосные оптические сисЗапропонований селектор подовжніх мод з темы связи. Часть ІІ. Частотное уплотнение канадефлектором містить у кожному з двох каналів, що лов. М.: «Мир». //Труды института инженеров по виділяють непотрібні частоти a і в (Фіг.1, 4), які электротехнике и радиоэлектронике. -Том 8. включають послідовно з'єднанні вузькосмугові Вып.10. -1970. -С.296304. інтерферометрі Фабрі-Перо, що настроєні на ви2. Деклараційний патент на винахід 65320А, значені селектовані подовжні моди, пасивні фазові Україна, 7МПК H04Q1/453. Селектор подовжніх пластинки /4, що повертають вектор Е минаючого мод для виділення із спектру синхронізованого випромінювання на кут 45° за один прохід, оптичні одномодового багаточастотного лазерного випрополяризатори випромінювання. П'єзоелектричний мінювання необхідних частот -/Коломійцев О.В., дефлектор з управляючим зв'язком від блока ке 5 14480 6 Обрядін В.В. -№2003076387; Заяв. 08.07.2003; напрямком на підставі модернізованого частотноопубл. 15.03.2004; Бюл. №3-3с. часового методу вимірювання. /Альошин Г.В., Ко3. Деклараційний патент на винахід 59115А, ломійцев О.В., Пашков Д.П. -№2003010713; Заяв. Україна, 7МПК G01S17/42, G01S17/66. Канал ав27.01.2003; Опубл. 15.08.2003; Бюл. №8. -5с. томатичного супроводження літальних апаратів за Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
