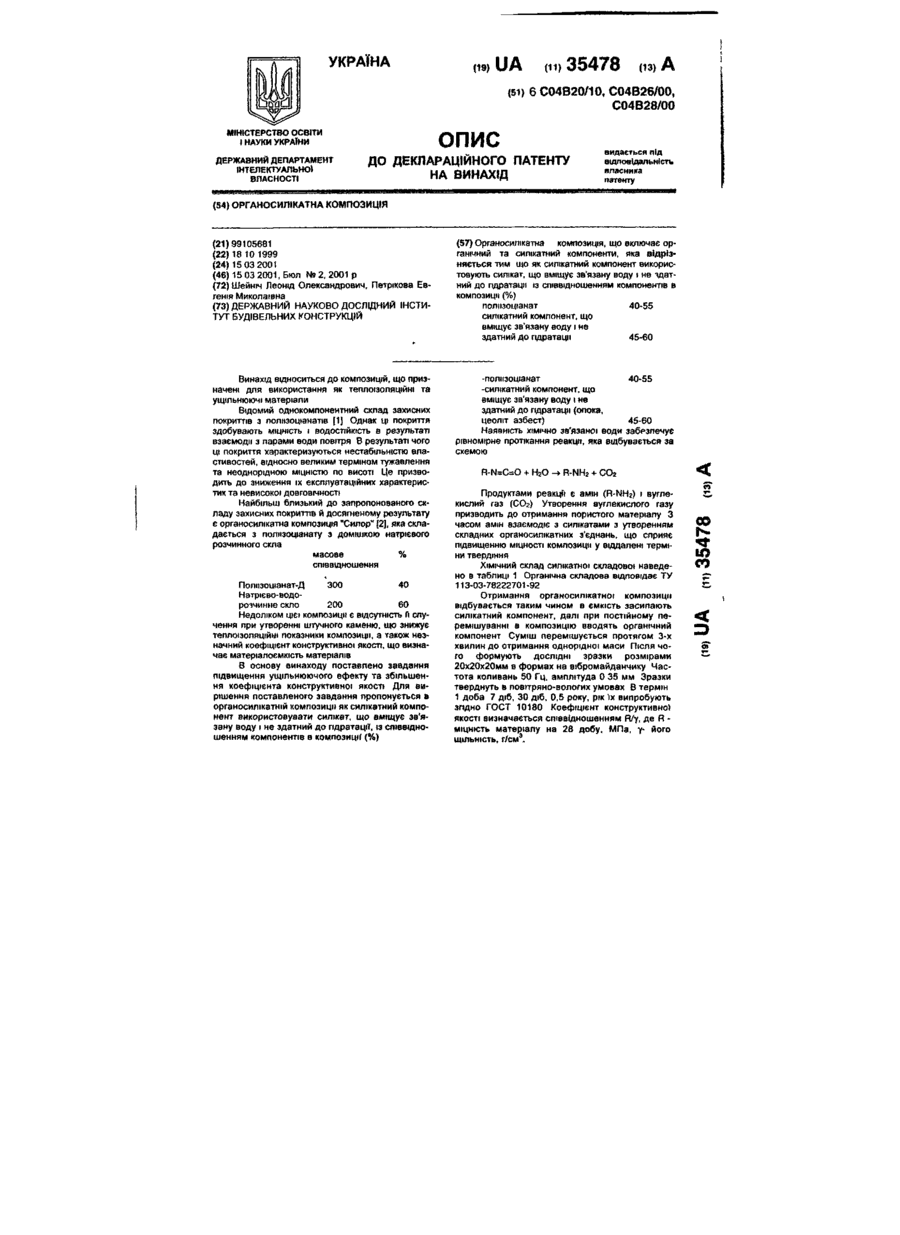

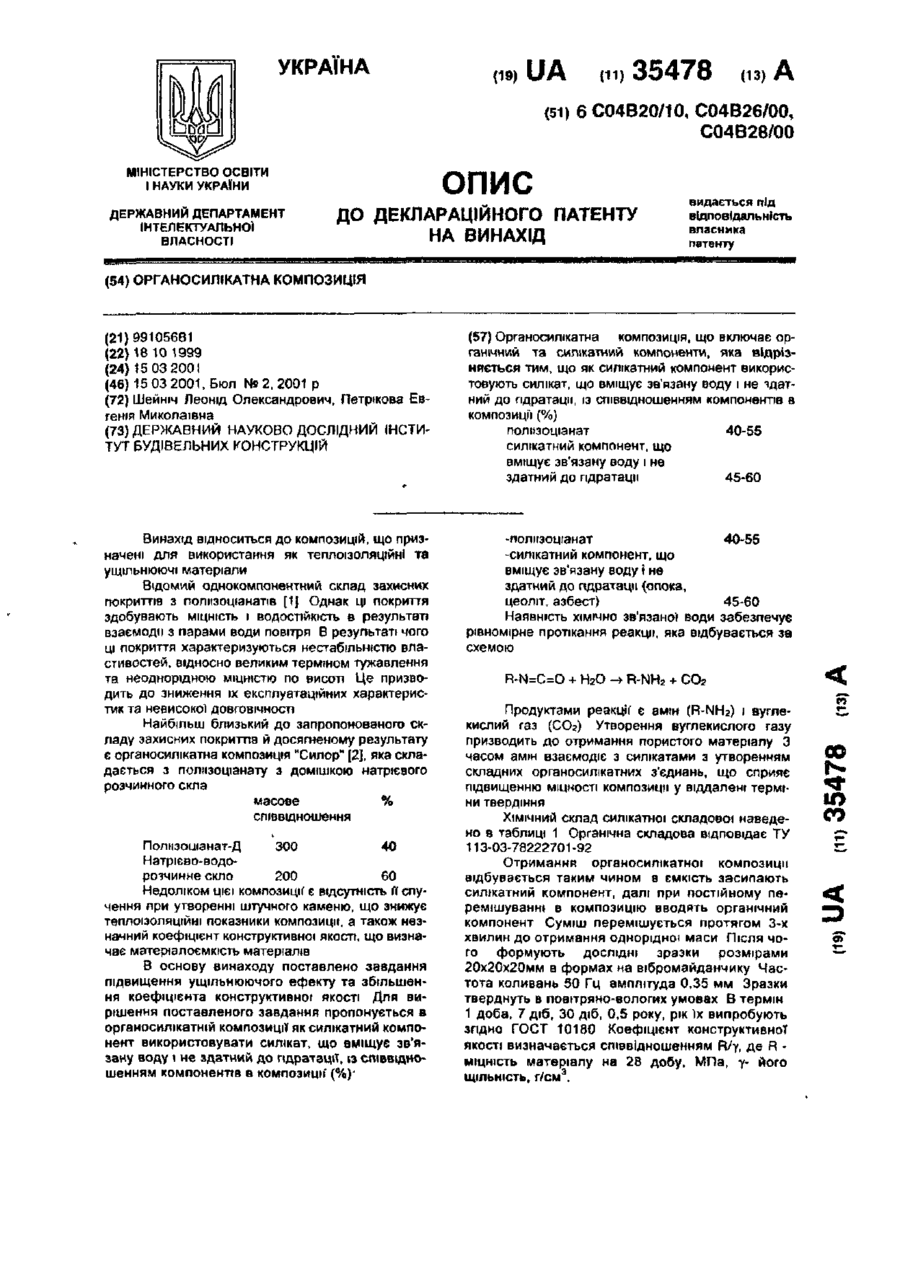

Органосилікатна композиція

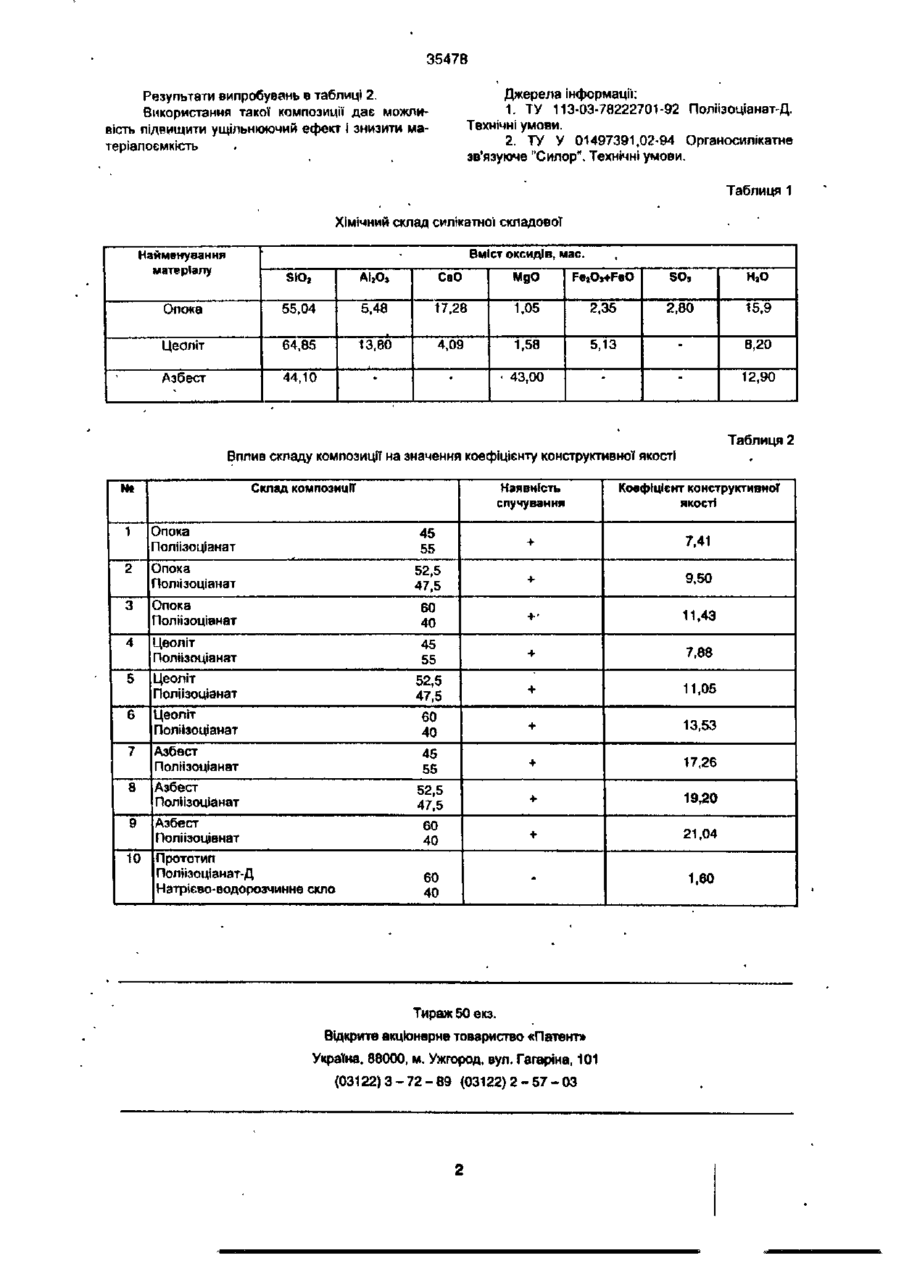

35478 Джерела інформації: 1 ТУ 113-03-78222701-92 Поліізоціанат-Д. Технічні умови. 2. ТУ У 01497391*02-94 Органосилікатне зв'язуюче "Силор". Технічні умови Результати випробувань в таблиці 2. Використання такої композиції дає можливість підвищити ущільнюючий ефект і знизити матеріалоємність Таблиця 1 Хімічний склад силікатно) складової Вміст оксидів, мас. Найменування матеріалу S1O2 АІ г О, СаО МдО FejO»+FeO SO3 Н2О Опока 55,04 5,48 17,28 1,05 2,35 2,80 15,9 Цеоліт 64,85 13,80 4,09 1,58 5,13 • 8,20 Азбест 44,10 • 43,00 • 12,90 Таблиця 2 Вплив складу композиції на значення коефіцієнту конструктивної якості Наявність спучування Склад композиції № Коефіцієнт конструктивної якості 1 Опока Іоліізоціанат 45 55 + 7,41 2 Опока Поліізоціанат 52,5 47,5 + 9,50 3 Опока "Іоліізоціанат 60 40 4 Цеоліт Поліізоціанат 45 55 + 7,88 5 Цеоліт Поліізоціанат 52,5 47,5 + 11,05 6 Цеоліт Поліізоціанат 60 40 7 Азбест Поліізоціанат 45 55 + 17,26 8 Азбест Поліізоціанат 52,5 47,5 + 19,20 9 Азбест Поліізоціанат 60 40 10 Прототип Поліізоціанат-Д Натрієво-водорозчинне скло QQ 40 11,43 13,53 21,04 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна. 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 1,60 УКРАЇНА (19) UA 35478 м) А з (51) 6 С04В20/10, С04В26/00, С04В28/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ОРГАНОСИЛІКАТНА КОМПОЗИЦІЯ (21)99105681 (22) 18 10 1999 (24)15 03 2001 (46) 15 03 2001, Бюл № 2, 2001 р (72) Шейніч Леонід Олександрович, Петрікова Евгенія Миколаївна (73) ДЕРЖАВНИЙ НАУКОВО ДОСЛІДНИЙ ІНСТИТУТ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ (57) Органосилікатна композиція, що включає органічний та силікатний компоненти, яка відрізняється тим що як силікатний компонент використовують силікат, що вміщує зв'язану воду і не здатний до гідратації із співвідношенням компонентів в композиції (%) полпзоціанат 40-55 силікатний компонент, що вміщує зв'язану воду і не здатний до гідратації 45-60 Винахід відноситься до композицій, що призначені для використання як теплоізоляційні та ущільнюючі матеріали Відомий однокомпонентний склад захисних покриттів з полмзоціанатів [1] Однак ці покриття здобувають МІЦНІСТЬ і водостійкість в результаті взаємодії з парами води повітря В результаті чого ці покриття характеризуються нестабільністю властивостей, відносно великим терміном тужавлення -полпзоціанат 40-55 -силікатний компонент, що вміщує зв'язану воду і не здатний до гідратації (опока, цеоліт азбест) 45-60 Наявність хімічно зв'язаної води забезпечує рівномірне протікання реакції, яка відбувається за схемою та неоднорідною МІЦНІСТЮ ПО ВИСОТІ Це призво дить до зниження їх експлуатаційних характеристик та невисокої ДОВГОВІЧНОСТІ Найбільш близький до запропонованого складу захисних покриттів й досягненому результату є органосилікатна композиція "Силор" [2], яка складається з полнзоціанату з домішкою натрієвого розчинного скла масове % співвідношення 40 300 Поліізошанат-Д Натрієво-водорозчинне скло 200 60 Недоліком цієї композиції є відсутність ft спучення при утворенні штучного каменю, що знижує теплоізоляційні показники композиції, а також незначний коефіцієнт конструктивної якості, що визначає матеріалоємкість матеріалів В основу винаходу поставлено завдання підвищення ущільнюючого ефекту та збільшення коефіцієнта конструктивної якості Для вирішення поставленого завдання пропонується в органосилікатній композиції як силікатний компонент використовувати силікат, що вміщує зв'язану воду і не здатний до гідратації, із співвідношенням компонентів в композиції' (%) R-N=C=O + Н2О -> R-NH2 + СО 2 Продуктами реакції є амін (R-NH2) і вуглекислий газ (СОг) Утворення вуглекислого газу призводить до отримання пористого матеріалу З часом амін взаємодіє з силікатами з утворенням складних органосилікатних з'єднань, що сприяє підвищенню МІЦНОСТІ композиції у віддалені терміни твердіння ХІМІЧНИЙ склад силікатної складової наведено в таблиці 1 Органічна складова відповідає ТУ 113-03-78222701-92 Отримання органосилікатної композиції відбувається таким чином в ємкість засипають силікатний компонент, далі при постійному перемішуванні в композицію вводять органічний компонент Суміш перемішується протягом 3-х хвилин до отримання однорідної маси Після чого формують дослідні зразки розмірами 20х20х20мм в формах на вібромайданчику Частота коливань 50 Гц, амплітуда 0 35 мм Зразки тверднуть в повітряно-вологих умовах В термін 1 доба 7 діб, ЗО діб, 0,5 року, рік )х випробують згідно ГОСТ 10180 Коефіцієнт конструктивної якості визначається співвідношенням R/y, де R МІЦНІСТЬ матеріалу на 28 добу, МПа, у- його ЩІЛЬНІСТЬ, г/см 3 . 00 Ю П УКРАЇНА (19) UA 35478 03) (51) 6 С04В20/10, С04В26/00, С04В28/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ОРГАНОСИЛІКАТНА КОМПОЗИЦІЯ (21)99105681 (22)1810 1999 (24) 15 03 2001 (46) 15 03 2001, Бюл № 2 , 2001 р (72) Шейніч Леонід Олександрович, Петрікова Евгенія Миколаївна (73) ДЕРЖАВНИЙ НАУКОВО ДОСЛІДНИЙ ІНСТИТУТ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ Винахід відноситься до композицій, що призначені для використання як теплоізоляційні та ущільнюючі матеріали Відомий однокомпонентний склад захисних покриттів з полнзоціанатів [1] Однак ці покриття здобувають МІЦНІСТЬ і ВОДОСТІЙКІСТЬ В результате взаємодії з парами води повітря В результаті чого ці покриття характеризуються нестабільністю властивостей, відносно великим терміном тужавлення та неоднорідною МІЦНІСТЮ ПО ВИСОТІ Це призво дить до зниження їх експлуатаційних характеристик та невисокої ДОВГОВІЧНОСТІ Найбільш близький до запропонованого складу захисних покриттів й досягненому результату є органосилікатна композиція "Силор" [21, яка складається з полнзоціанату з домішкою натрієвого розчинного скла масове % співвідношення 300 Поли зоїла нат-Д 40 Натрієво-водороччинне скло 200 60 Недоліком цієї композиції є відсутність її спучення при утворенні штучного каменю, що знижує теплоізоляційні показники композиції, а також незначний коефіцієнт конструктивної якості, що визначає матеріалоємкість матеріалів В основу винаходу поставлено завдання підвищення ущільнюючого ефекту та збільшення коефіцієнта конструктивної якості Для вирішення поставленого завдання пропонується в органосилікатній композиції як силікатний компонент використовувати силікат, що вміщує зв'язану воду і не здатний до пдратащї, із співвідношенням компонентів в композиції* (%)• (57) Органосилікатна композиція, що включає органічний та силікатний компоненти, яка відрізняється тим, що як силікатний компонент використовують силікат, що вміщує зв'язану воду і не ідатний до гідратації, із співвідношенням компонентів в композиції (%) полнзоціанат 40-55 силікатний компонент, що вміщує зв'язану воду і не здатний до гідратації 45-60 -полизоціанат 40-55 -силікатний компонент, що вміщує зв'язану воду і не здатний до гідратації (опока, цеоліт, азбест) 45-60 Наявність ХІМІЧНО зв'язаної води забезпечує рівномірне протікання реакції, яка відбувається за схемою R-N=C=O + Н2О -> R-NH2 + СО2 Продуктами реакціГ є амін (R-NH2) 1 вуглекислий газ (СОг) Утворення вуглекислого газу призводить до отримання пористого матеріалу З часом амін взаємодіє з силікатами з утворенням складних органосилікатних з'єднань, що сприяє підвищенню МІЦНОСТІ композиції у віддалені терміни твердіння ХІМІЧНИЙ склад силікатної складової наведено в таблиці 1 Органічна складова відповідає ТУ 113-03-78222701-92 Отримання органосилікатної композиції відбувається таким чином в ємкість засипають силікатний компонент, далі при постійному перемішуванні в композицію вводять органічний компонент Суміш перемішується протягом 3-х хвилин до отримання однорідної маси Після чого формують дослідні зразки розмірами 20х20х20мм в формах на вібромайданчику Частота коливань 50 Гц амплітуда 0,35 мм Зразки тверднуть в ловітряно-вологих умовах В термін 1 доба, 7 діб, ЗО діб, 0,5 року, рік їх випробують згідно ГОСТ 10180 Коефіцієнт конструктивної якості визначається співвідношенням R/y, де R міцність матеріалу на 28 добу. МПа, у- його ЩІЛЬНІСТЬ, Г/СМ3. 00 ю со о> 35478 Джерела інформації: 1. ТУ 113-03-78222701-92 Поліізоціанат-Д. Технічні умови. 2. ТУ У 01497391,02-94 Органосилікатне зв'язуюче "Силор". Технічні умови. Результати випробувань в таблиці 2. Використання такої композиції дає можливість підвищити ущільнюючий ефект І знизити матеріал оємкість Таблиця 1 Хімічний склад силікатної складової Вміст оксидів, мас. Найменування матеріалу SIO, АІ г О» СаО МдО Опока 55,04 5,48 17,28 1,05 2.35 Цеоліт 64,85 13,80 4,09 1,58 5,13 Азбест 44,10 • нао FejOt+FeO • 43,00 2,80 15,9 8,20 12,90 • Таблиця 2 Вплив складу композиції на значення коефіцієнту конструктивної якості Склад композиції Nt Наявність спучування Коефіцієнт конструктивної ЯКОСТІ 1 Опока ПоліІзоцІанат 45 55 + 7,41 2 Опока Поліізоціанат 52,5 47,5 + 9,50 3 Опока Іоліізоціанат 60 40 +• 11.43 4 Деоліт Поліізоціанат 45 55 + 7,88 5 Деоліт Поліізоціанат 52,5 47,5 + 11,05 6 Цеоліт Поліізоціанат 60 40 + 13,53 7 Азбест Поліізоціанат 45 55 + 17,26 8 Азбест Поліізоціанат 52,5 47,5 + 19,20 9 Азбест Поліізоціанат Прототип Поліізоціанат-Д Натрієво-водорозчинне скло 60 40 + 21,04 go 40 1,60 10 Тираж 50 екз. відкрите акціонерне товариство «Патент» Україна. 88000, м. Ужгород, вул. Гагаріна, 101 {03122)3-72-89 (03122)2-57-03
