Спосіб запису зображень

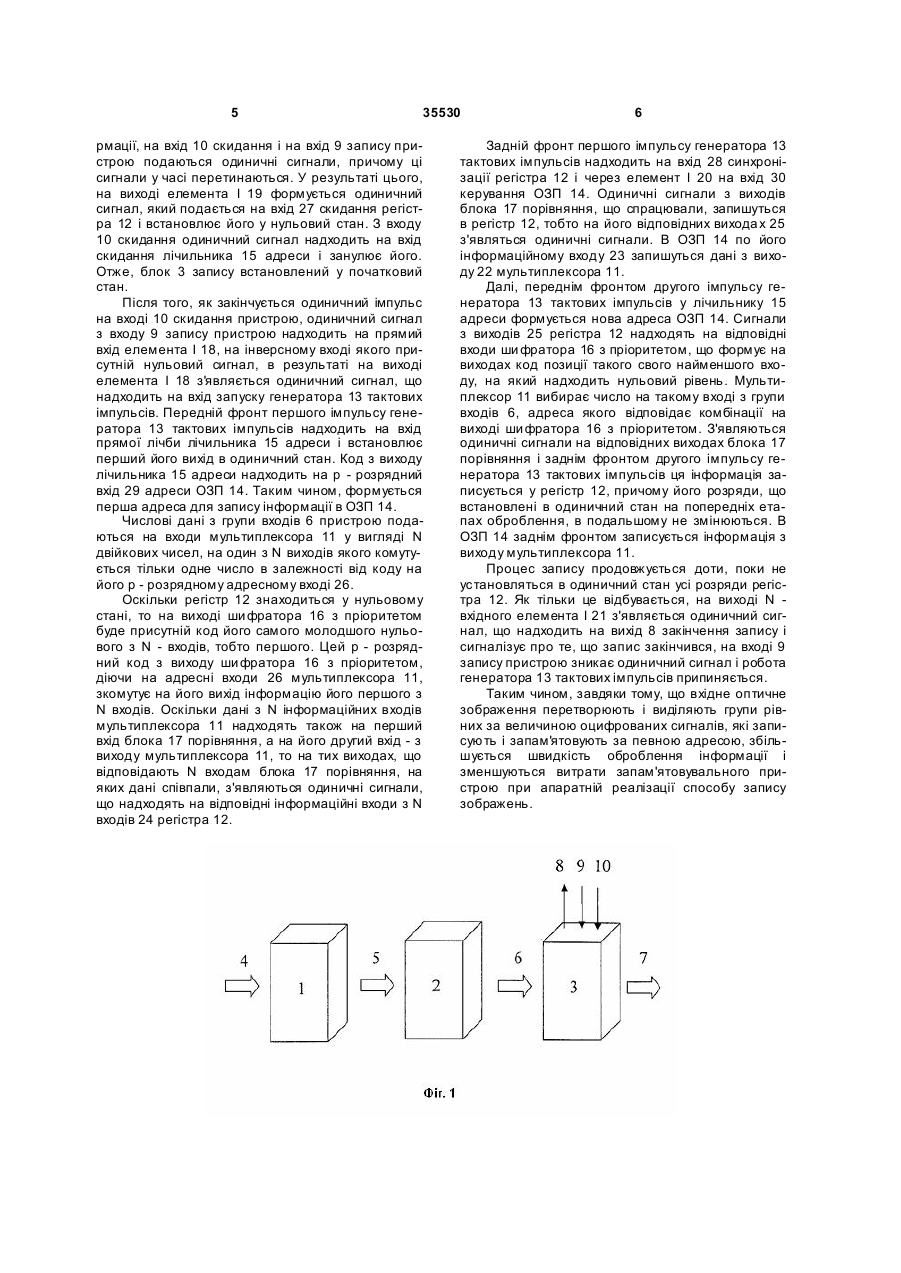

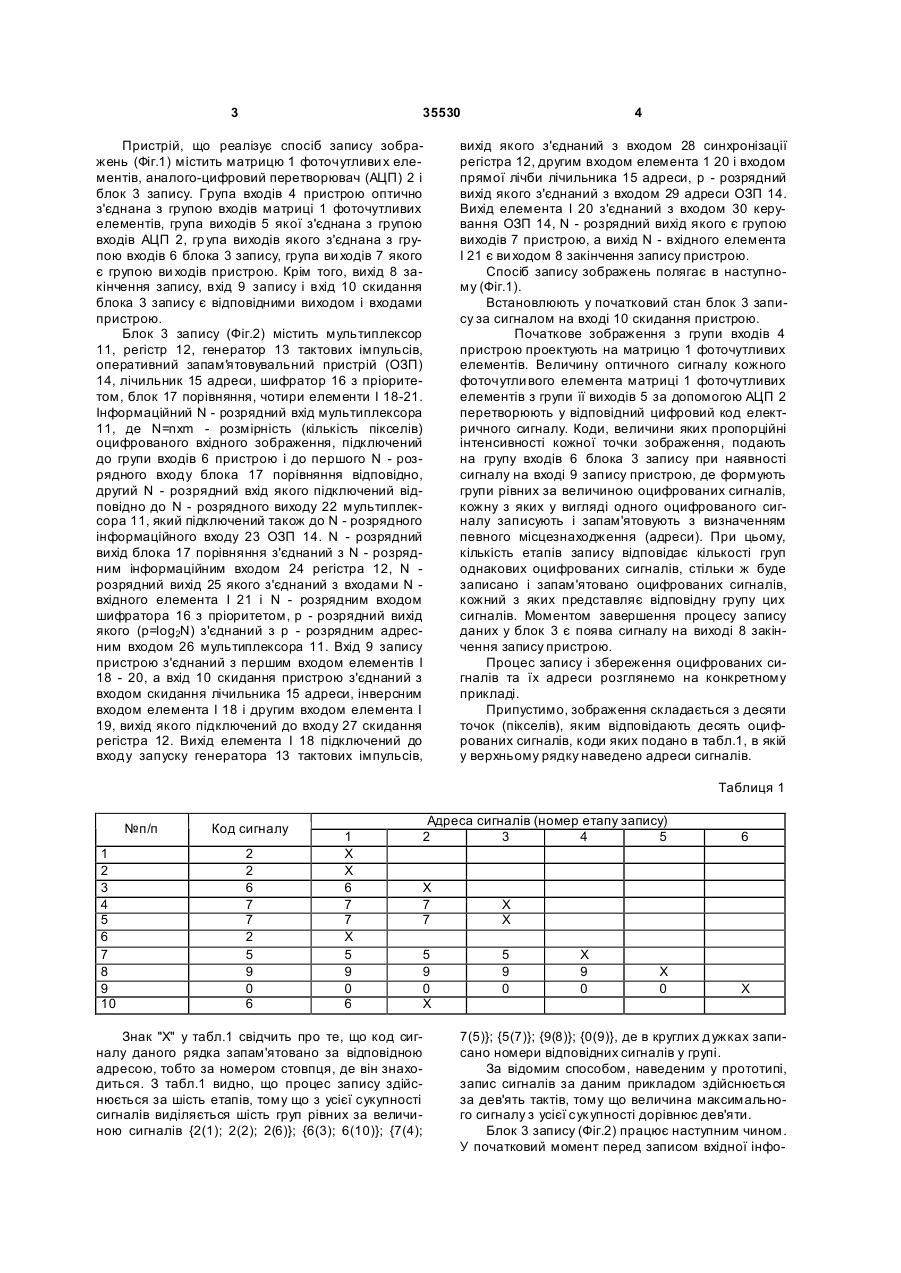

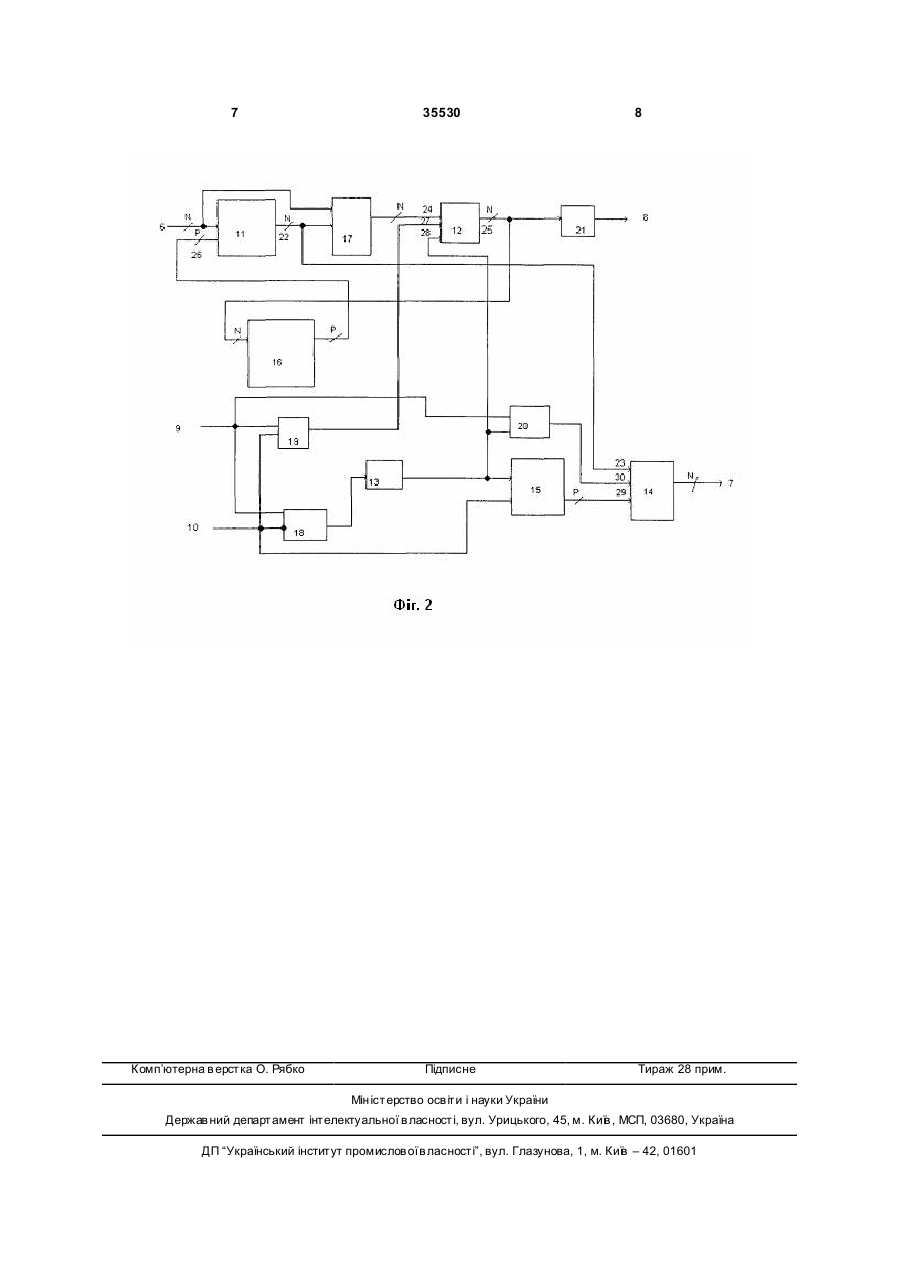

Спосіб запису зображень, який полягає в тому, що оптичне зображення, подане сукупністю 3 35530 Пристрій, що реалізує спосіб запису зображень (Фіг.1) містить матрицю 1 фоточутливи х елементів, аналого-цифровий перетворювач (АЦП) 2 і блок 3 запису. Група входів 4 пристрою оптично з'єднана з групою входів матриці 1 фоточутливих елементів, група виходів 5 якої з'єднана з групою входів АЦП 2, гр упа виходів якого з'єднана з групою входів 6 блока 3 запису, група ви ходів 7 якого є групою ви ходів пристрою. Крім того, вихід 8 закінчення запису, вхід 9 запису і вхід 10 скидання блока 3 запису є відповідними виходом і входами пристрою. Блок 3 запису (Фіг.2) містить мультиплексор 11, регістр 12, генератор 13 тактових імпульсів, оперативний запам'я товувальний пристрій (ОЗП) 14, лічильник 15 адреси, шифратор 16 з пріоритетом, блок 17 порівняння, чотири елементи І 18-21. Інформаційний N - розрядний вхід мультиплексора 11, де N=nxm - розмірність (кількість пікселів) оцифрованого вхідного зображення, підключений до групи входів 6 пристрою і до першого N - розрядного входу блока 17 порівняння відповідно, другий N - розрядний вхід якого підключений відповідно до N - розрядного виходу 22 мультиплексора 11, який підключений також до N - розрядного інформаційного входу 23 ОЗП 14. N - розрядний вихід блока 17 порівняння з'єднаний з N - розрядним інформаційним входом 24 регістра 12, N розрядний вихід 25 якого з'єднаний з входами N вхідного елемента І 21 і N - розрядним входом шифратора 16 з пріоритетом, р - розрядний вихід якого (р=log2N) з'єднаний з р - розрядним адресним входом 26 мультиплексора 11. Вхід 9 запису пристрою з'єднаний з першим входом елементів І 18 - 20, а вхід 10 скидання пристрою з'єднаний з входом скидання лічильника 15 адреси, інверсним входом елемента І 18 і другим входом елемента І 19, вихід якого підключений до входу 27 скидання регістра 12. Вихід елемента І 18 підключений до входу запуску генератора 13 тактових імпульсів, 4 вихід якого з'єднаний з входом 28 синхронізації регістра 12, другим входом елемента 1 20 і входом прямої лічби лічильника 15 адреси, р - розрядний вихід якого з'єднаний з входом 29 адреси ОЗП 14. Вихід елемента І 20 з'єднаний з входом 30 керування ОЗП 14, N - розрядний вихід якого є групою виходів 7 пристрою, а вихід N - вхідного елемента І 21 є ви ходом 8 закінчення запису пристрою. Спосіб запису зображень полягає в наступному (Фіг.1). Встановлюють у початковий стан блок 3 запису за сигналом на вході 10 скидання пристрою. Початкове зображення з групи входів 4 пристрою проектують на матрицю 1 фоточутливих елементів. Величину оптичного сигналу кожного фоточутли вого елемента матриці 1 фоточутливих елементів з групи її виходів 5 за допомогою АЦП 2 перетворюють у відповідний цифровий код електричного сигналу. Коди, величини яких пропорційні інтенсивності кожної точки зображення, подають на групу входів 6 блока 3 запису при наявності сигналу на вході 9 запису пристрою, де формують групи рівних за величиною оцифрованих сигналів, кожну з яких у вигляді одного оцифрованого сигналу записують і запам'ятовують з визначенням певного місцезнаходження (адреси). При цьому, кількість етапів запису відповідає кількості груп однакових оцифрованих сигналів, стільки ж буде записано і запам'ятовано оцифрованих сигналів, кожний з яких представляє відповідну групу цих сигналів. Моментом завершення процесу запису даних у блок 3 є поява сигналу на виході 8 закінчення запису пристрою. Процес запису і збереження оцифрованих сигналів та їх адреси розглянемо на конкретному прикладі. Припустимо, зображення складається з десяти точок (пікселів), яким відповідають десять оцифрованих сигналів, коди яких подано в табл.1, в якій у верхньому рядку наведено адреси сигналів. Таблиця 1 №п/п 1 2 3 4 5 6 7 8 9 10 Код сигналу 2 2 6 7 7 2 5 9 0 6 1 X X 6 7 7 X 5 9 0 6 Адреса сигналів (номер етапу запису) 2 3 4 5 X 7 7 5 9 0 X Знак "X" у табл.1 свідчить про те, що код сигналу даного рядка запам'ятовано за відповідною адресою, тобто за номером стовпця, де він знаходиться. З табл.1 видно, що процес запису здійснюється за шість етапів, тому що з усієї сукупності сигналів виділяється шість груп рівних за величиною сигналів {2(1); 2(2); 2(6)}; {6(3); 6(10)}; {7(4); 6 X X 5 9 0 X 9 0 X 0 X 7(5)}; {5(7)}; {9(8)}; {0(9)}, де в круглих дужках записано номери відповідних сигналів у групі. За відомим способом, наведеним у прототипі, запис сигналів за даним прикладом здійснюється за дев'ять тактів, тому що величина максимального сигналу з усієї сук упності дорівнює дев'яти. Блок 3 запису (Фіг.2) працює наступним чином. У початковий момент перед записом вхідної інфо 5 35530 рмації, на вхід 10 скидання і на вхід 9 запису пристрою подаються одиничні сигнали, причому ці сигнали у часі перетинаються. У результаті цього, на виході елемента І 19 формується одиничний сигнал, який подається на вхід 27 скидання регістра 12 і встановлює його у нульовий стан. З входу 10 скидання одиничний сигнал надходить на вхід скидання лічильника 15 адреси і занулює його. Отже, блок 3 запису встановлений у початковий стан. Після того, як закінчується одиничний імпульс на вході 10 скидання пристрою, одиничний сигнал з входу 9 запису пристрою надходить на прямий вхід елемента І 18, на інверсному вході якого присутній нульовий сигнал, в результаті на виході елемента І 18 з'являється одиничний сигнал, що надходить на вхід запуску генератора 13 тактових імпульсів. Передній фронт першого імпульсу генератора 13 тактових імпульсів надходить на вхід прямої лічби лічильника 15 адреси і встановлює перший його вихід в одиничний стан. Код з виходу лічильника 15 адреси надходить на р - розрядний вхід 29 адреси ОЗП 14. Таким чином, формується перша адреса для запису інформації в ОЗП 14. Числові дані з групи входів 6 пристрою подаються на входи мультиплексора 11 у вигляді N двійкових чисел, на один з N виходів якого комутується тільки одне число в залежності від коду на його р - розрядному адресному вході 26. Оскільки регістр 12 знаходиться у нульовому стані, то на виході ши фратора 16 з пріоритетом буде присутній код його самого молодшого нульового з N - входів, тобто першого. Цей р - розрядний код з виходу ши фратора 16 з пріоритетом, діючи на адресні входи 26 мультиплексора 11, зкомутує на його вихід інформацію його першого з N входів. Оскільки дані з N інформаційних входів мультиплексора 11 надходять також на перший вхід блока 17 порівняння, а на його другий вхід - з виходу мультиплексора 11, то на тих виходах, що відповідають N входам блока 17 порівняння, на яких дані співпали, з'являються одиничні сигнали, що надходять на відповідні інформаційні входи з N входів 24 регістра 12. 6 Задній фронт першого імпульсу генератора 13 тактових імпульсів надходить на вхід 28 синхронізації регістра 12 і через елемент І 20 на вхід 30 керування ОЗП 14. Одиничні сигнали з виходів блока 17 порівняння, що спрацювали, запишуться в регістр 12, тобто на його відповідних вихода х 25 з'являться одиничні сигнали. В ОЗП 14 по його інформаційному входу 23 запишуться дані з виходу 22 мультиплексора 11. Далі, переднім фронтом другого імпульсу генератора 13 тактових імпульсів у лічильнику 15 адреси формується нова адреса ОЗП 14. Сигнали з виходів 25 регістра 12 надходять на відповідні входи ши фратора 16 з пріоритетом, що формує на виходах код позиції такого свого найменшого входу, на який надходить нульовий рівень. Мультиплексор 11 вибирає число на такому вході з групи входів 6, адреса якого відповідає комбінації на виході ши фратора 16 з пріоритетом. З'являються одиничні сигнали на відповідних виходах блока 17 порівняння і заднім фронтом другого імпульсу генератора 13 тактових імпульсів ця інформація записується у регістр 12, причому його розряди, що встановлені в одиничний стан на попередніх етапах оброблення, в подальшому не змінюються. В ОЗП 14 заднім фронтом записується інформація з виходу мультиплексора 11. Процес запису продовжується доти, поки не установляться в одиничний стан усі розряди регістра 12. Як тільки це відбувається, на виході N вхідного елемента І 21 з'являється одиничний сигнал, що надходить на вихід 8 закінчення запису і сигналізує про те, що запис закінчився, на вході 9 запису пристрою зникає одиничний сигнал і робота генератора 13 тактових імпульсів припиняється. Таким чином, завдяки тому, що вхідне оптичне зображення перетворюють і виділяють групи рівних за величиною оцифрованих сигналів, які записують і запам'ятовують за певною адресою, збільшується швидкість оброблення інформації і зменшуються витрати запам'ятовувального пристрою при апаратній реалізації способу запису зображень. 7 Комп’ютерна в ерстка О. Рябко 35530 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
