Пристрій для селекції ознак зображень об’єктів

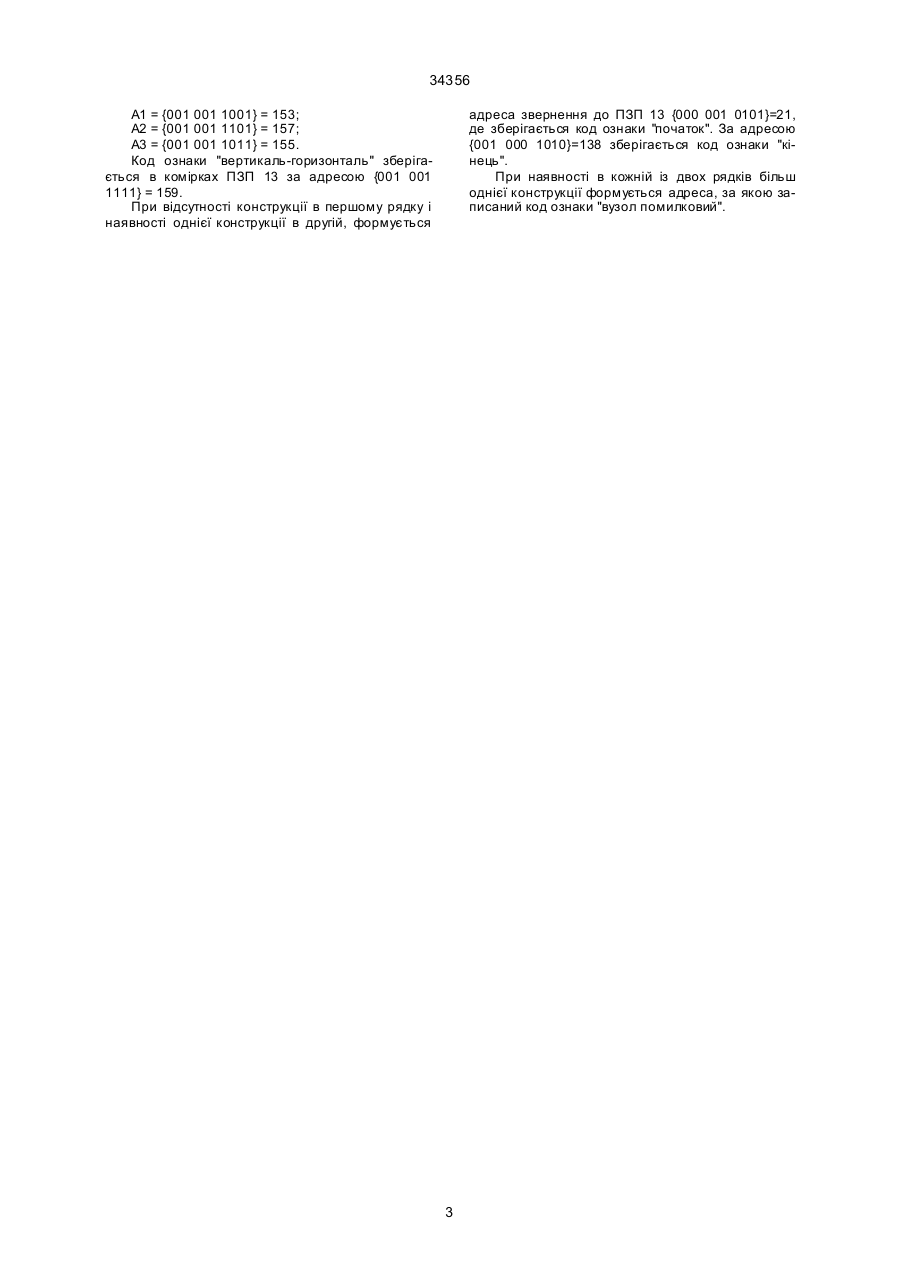

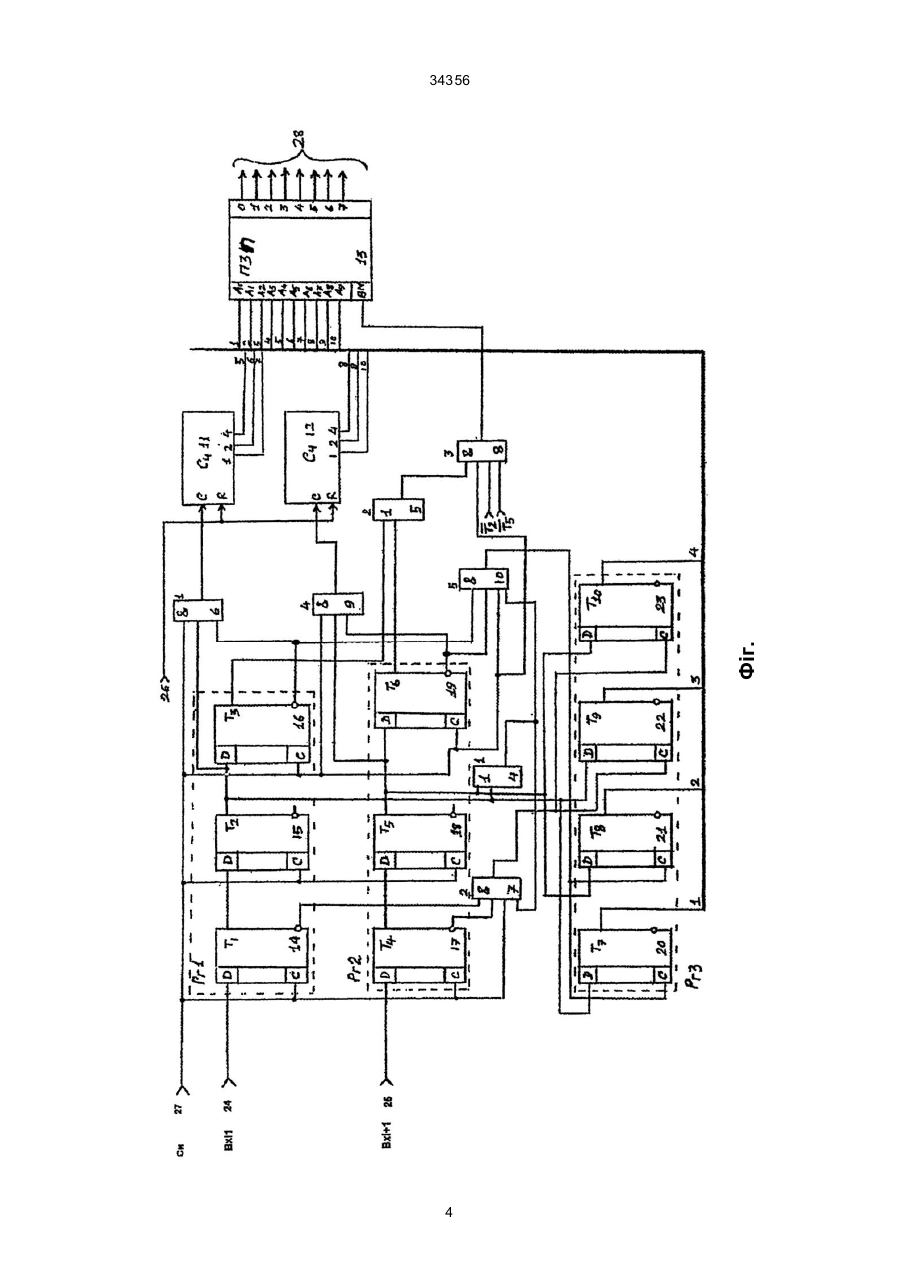

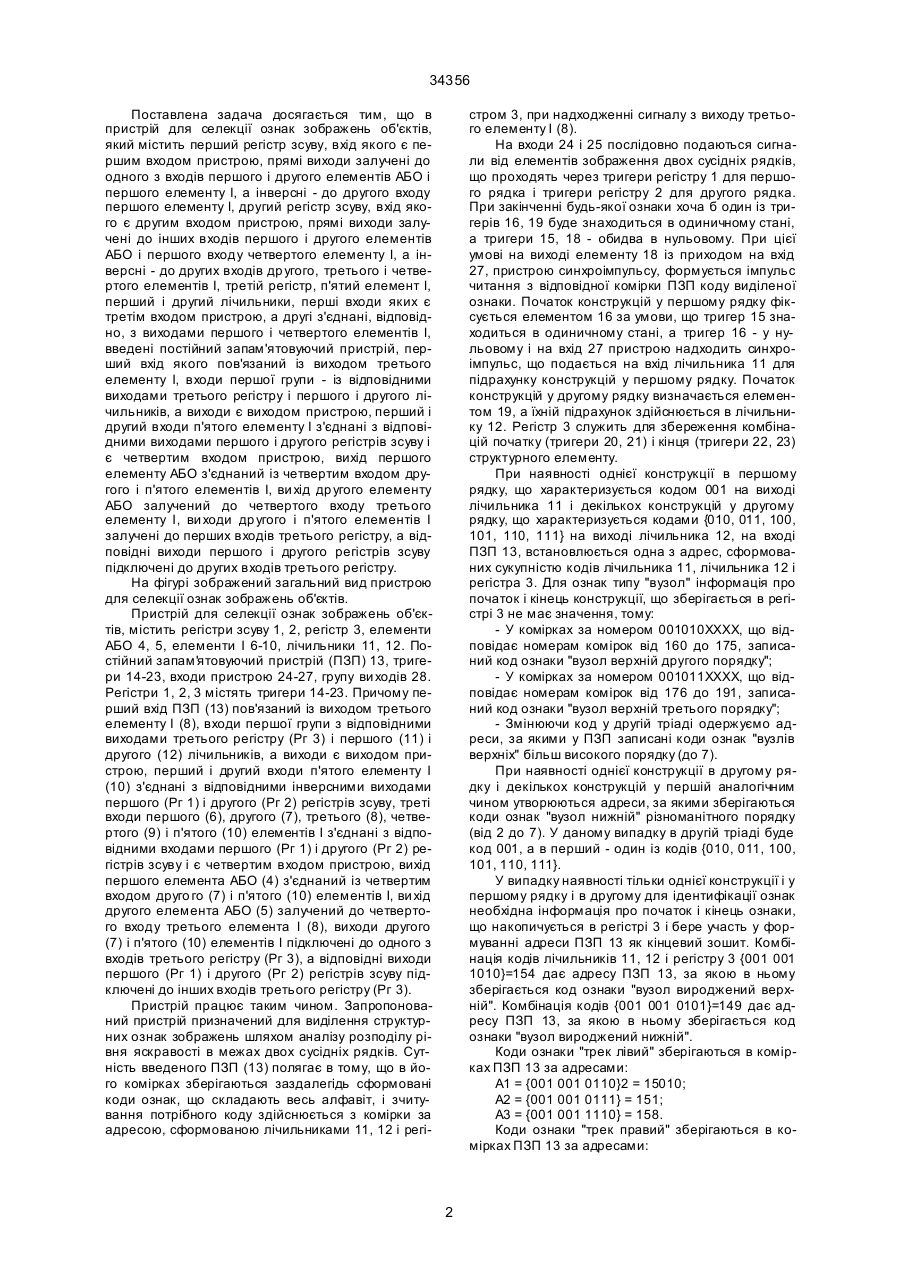

Пристрій для селекції ознак зображень об'єктів, що містить перший регістр зсуву, вхід якого є першим входом пристрою, прямі виходи залучені до одного з входів першого і другого елементів АБО і першого елемента І, а інверсні - до другого входу першого елемента І і до перших входів другого і третього елементів І, другий регістр зсуву, вхід якого є другим входом пристрою, прямі виходи залучені до інших входів першого і другого елементів АБО і першому входові четвертого елемента І, а інверсні - до других входів др угого, третього і четвертого елементів І, третій регістр, п'ятий елемент І, перший і другий лічильники, перші 34356 Поставлена задача досягається тим, що в пристрій для селекції ознак зображень об'єктів, який містить перший регістр зсуву, вхід якого є першим входом пристрою, прямі виходи залучені до одного з входів першого і другого елементів АБО і першого елементу І, а інверсні - до другого входу першого елементу І, другий регістр зсуву, вхід якого є другим входом пристрою, прямі виходи залучені до інших входів першого і другого елементів АБО і першого входу четвертого елементу І, а інверсні - до других входів др угого, третього і четвертого елементів І, третій регістр, п'ятий елемент І, перший і другий лічильники, перші входи яких є третім входом пристрою, а другі з'єднані, відповідно, з виходами першого і четвертого елементів І, введені постійний запам'ятовуючий пристрій, перший вхід якого пов'язаний із виходом третього елементу І, входи першої групи - із відповідними виходами третього регістру і першого і другого лічильників, а виходи є виходом пристрою, перший і другий входи п'ятого елементу І з'єднані з відповідними виходами першого і другого регістрів зсуву і є четвертим входом пристрою, вихід першого елементу АБО з'єднаний із четвертим входом другого і п'ятого елементів І, ви хід др угого елементу АБО залучений до четвертого входу третього елементу І, ви ходи др угого і п'ятого елементів І залучені до перших входів третього регістру, а відповідні виходи першого і другого регістрів зсуву підключені до других входів третього регістру. На фігурі зображений загальний вид пристрою для селекції ознак зображень об'єктів. Пристрій для селекції ознак зображень об'єктів, містить регістри зсуву 1, 2, регістр 3, елементи АБО 4, 5, елементи І 6-10, лічильники 11, 12. Постійний запам'я товуючий пристрій (ПЗП) 13, тригери 14-23, входи пристрою 24-27, групу ви ходів 28. Регістри 1, 2, 3 містять тригери 14-23. Причому перший вхід ПЗП (13) пов'язаний із виходом третього елементу І (8), входи першої групи з відповідними виходами третього регістру (Рг 3) і першого (11) і другого (12) лічильників, а виходи є виходом пристрою, перший і другий входи п'ятого елементу І (10) з'єднані з відповідними інверсними виходами першого (Рг 1) і другого (Рг 2) регістрів зсуву, треті входи першого (6), другого (7), третього (8), четвертого (9) і п'ятого (10) елементів І з'єднані з відповідними входами першого (Рг 1) і другого (Рг 2) регістрів зсуву і є четвертим входом пристрою, вихід першого елемента АБО (4) з'єднаний із четвертим входом друго го (7) і п'ятого (10) елементів І, ви хід другого елемента АБО (5) залучений до четвертого входу третього елемента І (8), виходи другого (7) і п'ятого (10) елементів І підключені до одного з входів третього регістру (Рг 3), а відповідні виходи першого (Рг 1) і другого (Рг 2) регістрів зсуву підключені до інших входів третього регістру (Рг 3). Пристрій працює таким чином. Запропонований пристрій призначений для виділення структурних ознак зображень шляхом аналізу розподілу рівня яскравості в межах двох сусідніх рядків. Сутність введеного ПЗП (13) полягає в тому, що в його комірках зберігаються заздалегідь сформовані коди ознак, що складають весь алфавіт, і зчитування потрібного коду здійснюється з комірки за адресою, сформованою лічильниками 11, 12 і регі стром 3, при надходженні сигналу з виходу третього елементу І (8). На входи 24 і 25 послідовно подаються сигнали від елементів зображення двох сусідніх рядків, що проходять через тригери регістру 1 для першого рядка і тригери регістру 2 для другого рядка. При закінченні будь-якої ознаки хоча б один із тригерів 16, 19 буде знаходиться в одиничному стані, а тригери 15, 18 - обидва в нульовому. При цієї умові на виході елементу 18 із приходом на вхід 27, пристрою синхроімпульсу, формується імпульс читання з відповідної комірки ПЗП коду виділеної ознаки. Початок конструкцій у першому рядку фіксується елементом 16 за умови, що тригер 15 знаходиться в одиничному стані, а тригер 16 - у нульовому і на вхід 27 пристрою надходить синхроімпульс, що подається на вхід лічильника 11 для підрахунку конструкцій у першому рядку. Початок конструкцій у другому рядку визначається елементом 19, а їхній підрахунок здійснюється в лічильнику 12. Регістр 3 служить для збереження комбінацій початку (тригери 20, 21) і кінця (тригери 22, 23) структурного елементу. При наявності однієї конструкції в першому рядку, що характеризується кодом 001 на виході лічильника 11 і декількох конструкцій у другому рядку, що характеризується кодами {010, 011, 100, 101, 110, 111} на виході лічильника 12, на вході ПЗП 13, встановлюється одна з адрес, сформованих сукупністю кодів лічильника 11, лічильника 12 і регістра 3. Для ознак типу "вузол" інформація про початок і кінець конструкції, що зберігається в регістрі 3 не має значення, тому: - У комірках за номером 001010ХХХХ, що відповідає номерам комірок від 160 до 175, записаний код ознаки "вузол верхній другого порядку"; - У комірках за номером 001011ХХХХ, що відповідає номерам комірок від 176 до 191, записаний код ознаки "вузол верхній третього порядку"; - Змінюючи код у другій тріаді одержуємо адреси, за якими у ПЗП записані коди ознак "вузлів верхніх" більш високого порядку (до 7). При наявності однієї конструкції в другому рядку і декількох конструкцій у першій аналогічним чином утворюються адреси, за якими зберігаються коди ознак "вузол нижній" різноманітного порядку (від 2 до 7). У даному випадку в другій тріаді буде код 001, а в перший - один із кодів {010, 011, 100, 101, 110, 111}. У випадку наявності тільки однієї конструкції і у першому рядку і в другому для ідентифікації ознак необхідна інформація про початок і кінець ознаки, що накопичується в регістрі 3 і бере участь у формуванні адреси ПЗП 13 як кінцевий зошит. Комбінація кодів лічильників 11, 12 і регістру 3 {001 001 1010}=154 дає адресу ПЗП 13, за якою в ньому зберігається код ознаки "вузол вироджений верхній". Комбінація кодів {001 001 0101}=149 дає адресу ПЗП 13, за якою в ньому зберігається код ознаки "вузол вироджений нижній". Коди ознаки "трек лівий" зберігаються в комірках ПЗП 13 за адресами: А1 = {001 001 0110}2 = 15010; A2 = {001 001 0111} = 151; A3 = {001 001 1110} = 158. Коди ознаки "трек правий" зберігаються в комірках ПЗП 13 за адресами: 2 34356 А1 = {001 001 1001} = 153; A2 = {001 001 1101} = 157; A3 = {001 001 1011} = 155. Код ознаки "вертикаль-горизонталь" зберігається в комірках ПЗП 13 за адресою {001 001 1111} = 159. При відсутності конструкції в першому рядку і наявності однієї конструкції в другій, формується адреса звернення до ПЗП 13 {000 001 0101}=21, де зберігається код ознаки "початок". За адресою {001 000 1010}=138 зберігається код ознаки "кінець". При наявності в кожній із двох рядків більш однієї конструкції формується адреса, за якою записаний код ознаки "вузол помилковий". 3 Фіг. 34356 4 34356 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
