Пристрій для збагачення енергетичного рівня текучого середовища

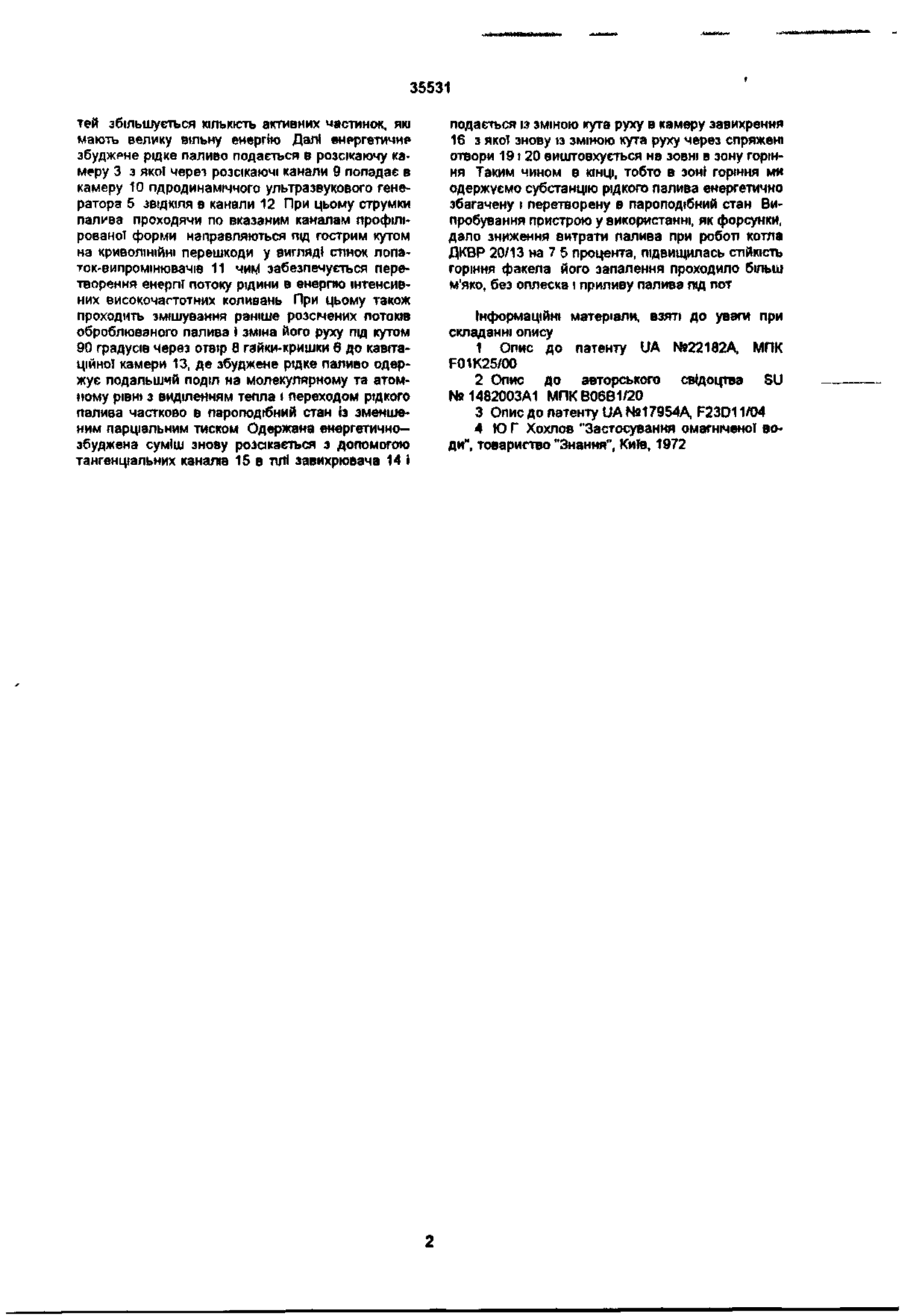

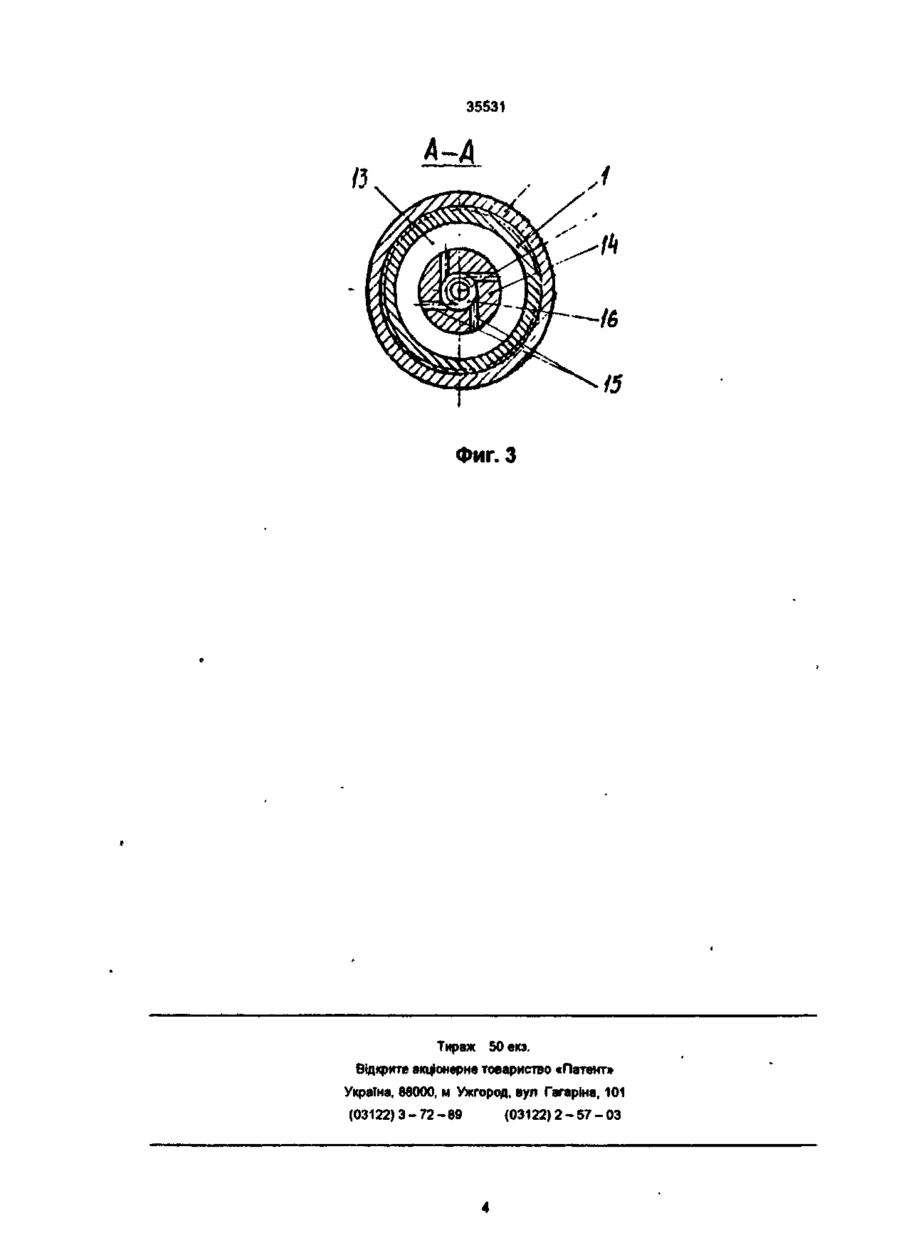

Пристрій для збагачення енергетичного рівня текучого середовища, до складу якого входять детапі* розсікач, гідродинамічний ультразвуковий генератор, гайка-кришка, завихрювач, які розміщені у стальному циліндричному корпусі, відрізняється тим, що на вході пристрою вмонтовано магніт, який забезпечує ©магнічення та завихрення текучого середовища, а це дає можливість на вході пристрою підсилювати енергетичне збагачення текучого середовища, і одержувати в кінці більш високий добуток Винахід відноситься до енергозберігаючих приладів І може бути застосований в різних галузях народного господарства країни: теплоенергетиці, при спалювання рідкого палива, для нагріву рідини та газу, приготуванні горючих сумішей і таке інше. У відомих пристроях [1,2,3,4] для збагачення енергетичного рівня текучого середовища всі елементи пристрою об'єднані в єдиній конструкції і сполучені так, що вони послідовно підсилюють дію один одного, даючи можливість одержати в кінці відносно високий результат. Нами за прототип взято пристрій (1], де до складу входить циліндричний корпус з фігурними отворами, розташованими подовж горизонтальної осі, в яких розміщуються окремі деталі пристрою: розсікач, ультразвуковий генератор, завихрювач, розпилювач та інше. Недоліком прототипу є те, що текуче середовище не збурюється на вході пристрою. , В основу винаходу поставлено задачу - для підвищення енергетичного рівня текучого середовища на вході пристрою для збагачення енергетичного рівня шляхом використання дії магнітного поля на середовище, що повільно рухається. Це забезпечує перетворення ламінарного потоку текучого середовища у турбулентне за рахунок раціонального використання вільної електроенергії феромагнетику. Так у варіанті пристрою, що пропонується, послідовно сполучені в єдиній конструкції від входу до виходу кільцевий (стержнеподібний) магніт, розсікаюча камера, розсікач, гідродинамічний ультразвуковий генератор, кавітаційна камера, завихрювач і розпилювач. Винахід пояснюється кресленнями. На фіг. 1 показано поздовжній розріз пристрою, на фіг. 2 вигляд зверху на розсікач - гідродинамічний ульт развуковий генератор з боку профілірованих лопаток, на фіг. З - розріз А-А на фіг. 1 завихрювача. До складу пристрою входить циліндричний корпус 1 з фігурними отворами вздовж нього для розміщення в них складових пристрою. На вході встановлено кільцевий магніт 2 за яким розміщена розсікаюча камера 3 до якої примикає розсікач 4 з розсікаючими каналами 9 для сполучення з гідродинамічним ультразвуковим генератором 5, який затиснути в корпусі 1 гайкою-кришкою 6 Із зовнішньою різьбою 7 і отвором 8. Гідродинамічний ультразвуковий генератор 5 має циліндричну камеру 10, створену стінками корпусу 1 1 гайкою-кришкою в, в який розміщені лопатки-випромінювачі 11 по спіралі Архімеда періодично по колу з відстанню між вихідними кромками, кратною напівдовжині хвилі ультразвука. Між вхідними і вихідними кромками сусідніх лопаток випромінювачів 11 створюються мЬклопатні канали 12, довжини яких також кратні напівдовжині хвилі ультразвука. Камера 10 гідродинамічного ультразвукового генератора 5 сполучена отвором 8 в гайці-кришці 6 із кавітаційною камерою 13; до якої примикає завихрювач 14 з тангенційними каналами 15, через які кавітаційна камера 13, сполучена з камерою завихрення 16, до якої накидною гайкою 17 притиснутий розпилювач 18 із спряженими отворами 19 і 20. Пропонований пристрій, який призначений для спалювання рідкого палива, працює наступним чином. Рідке паливо під тиском подається в пристрій через встановлений на вході кільцевий магніт 2, в якому під дією магнітного поля змінюється енергетичний стан рідкого палива, що викликає в ньому зміни на молекулярному та атомному рівнях. Це означає зміну ступеня фізико-хімічиих властивос ІП ю о» 35531 тей збільшується КІЛЬКІСТЬ активних частинок, які мають велику вільну енергію Далі енергетичне збуджене рідке паливо подається в розсікаючу камеру 3 з якої череї розсікаючі канали 9 попадає в камеру 10 пдродинаміччого ультразвукового генератора 5 ЗВІДКІЛЯ в канали 12 При цьому струмки палива проходячи по вказаним каналам профілірованоТ форми направляються під гострим кутом на криволінійні перешкоди у вигляді стінок лопаток-випромінювачів 11 чиМ забезпечується перетворення енергії потоку рідини в енергію інтенсивних високочастотних коливань При цьому також проходить змішування раніше розсічених потоків оброблюваного палива і зміна його руху під кутом 90 градусів через отвір 8 гайки-кришки б до кавітаційної камери 13, де збуджене рідке паливо одержує подальший поділ на молекулярному та атомному рівні з виділенням тепла і переходом рідкого палива частково в пароподібний стан із зменшеним парціальним тиском Одержана енергетичнозбуджена суміш знову розсікається з допомогою тангенціальних каналів 15 в тиіі завихрювача 14 і подається із зміною кута руху в камеру завихрення 16 з якої знову із зміною кута руху через спряжені отвори 191 20 виштовхується на зовні в зону горіння Таким чином в КІНЦІ, тобто в зоні горіння ми одержуємо субстанцію рідкого палива енергетично збагачену і перетворену в пароподібний стан Випробування пристрою у використанні, як форсунки, дало зниження витрати палива при роботі котла ДКВР 20/13 на 7 5 процента, підвищилась стійкість горіння факела його запалення проходило більш м'яко, без оплеска і приливу палива п»д пот Інформаційні матеріали, взяті до уваги при складанні опису 1 Опис до патенту UA N«22182А, МПК F01K25/OO 2 Опис до авторського свідоцтва SU N8 1482003A1 МПКВ06В1/20 3 Опис ДО патенту UA Nfl17954A, F23D11/04 4 Ю Г Хохлов "Застосування омагніченої води", товариство "Знання", Київ, 1972 г s МИФ h 35531 Фиг. 3 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 68000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
