Пристрій для визначення швидкісного тиску текучого середовища

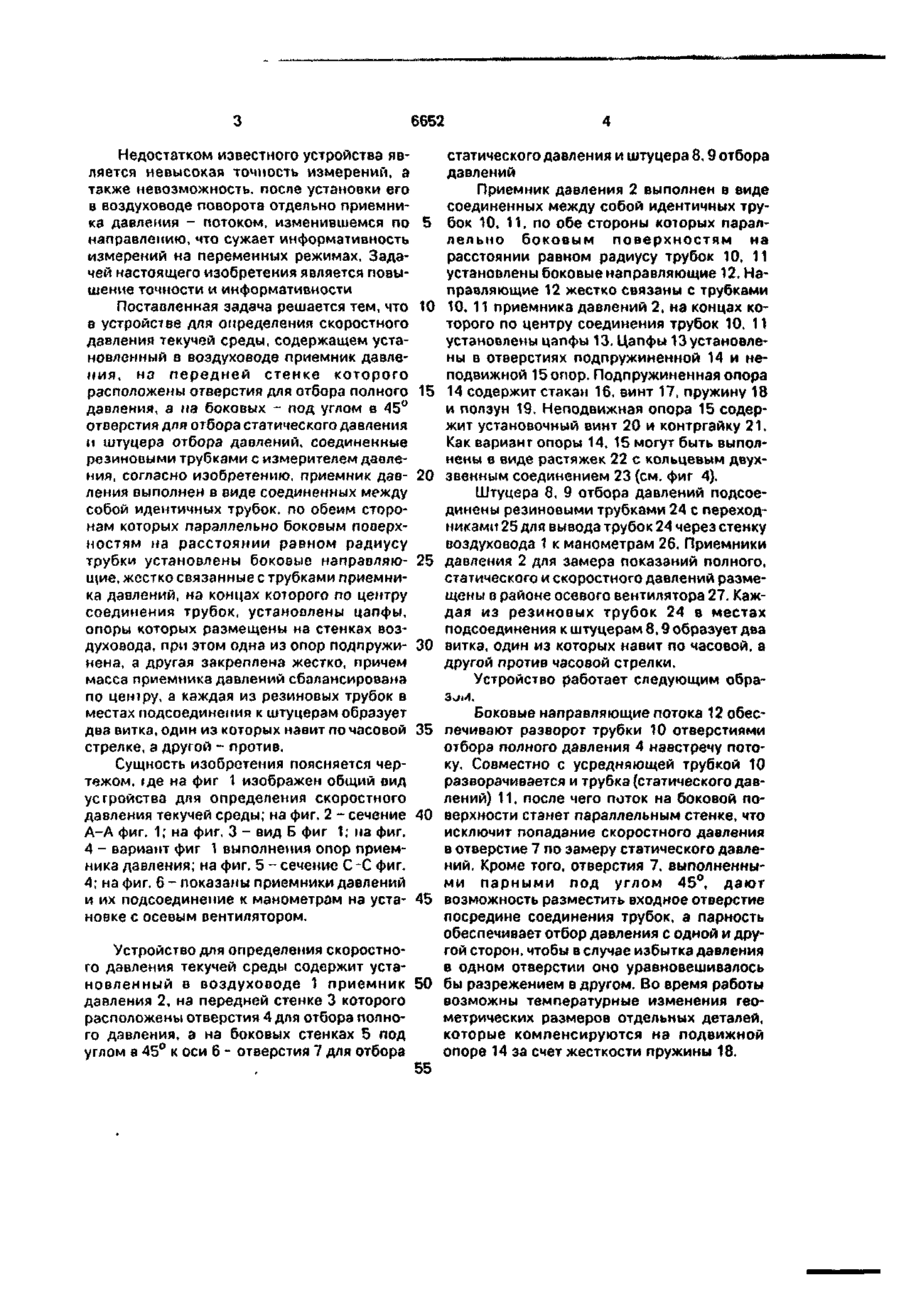

Устройство для определения скоростного давления текучей среды, содержащее установленный в воздуховоде приемник давления, на передней стенке которого расположены отверстия для отбора полного давления, а на боковых - под углом в 45°, отверстия для отбора статического давления и штуцера отбора давления, соединенные резиновыми трубками с измерителем давления, о т л и ч а ю щ е е с я тем, что приемник давления выполнен в виде жестко связанных между собой идентичных трубок, по обеим сторонам которых параллельно боковым поверхностям на расстоянии, равном радиусу трубки установлены боковые направляющие, жестко связанных с трубками приемника давлений, иа концах которого, по центру соединения трубок, установлены цапфы, опоры которых размещены на стенках воздуховода, при этом одна из опор подпружинена, а другая закреплена жестко, причем масса приемника давлений сбалансирована по центру, а каждая из резиновых трубок в местах подсоединения к штуцерам образует два витка, один из которых навит по часовой стрелке, а другой - против. С > о ON Изобретение относится к измерительной технике и предназначено для определения скоростного, статического и полного давлений текучей среды. Известен пневмометрический приемник давления, содержащий корпус, в диаметрально противоположных точках которого выполнены приемные отверстия, сообщающиеся с помощью каналов в виде тела замкнутой формы. Приемник выполнен в виде двух полых, соосных, одинакового диаметра трубных колец, соединенных по периметру касания [1]. Недостатком этой конструкции является то, что она измеряет заниженное статиче ское давление из-за использования разреженного потока, который не равномерен по центру к периферии круга с отверстиями. Наиболее близким по технической сущности к предлагаемому решению является устройство для определения скоростного давления текучей среды, содержащее установленный в воздуховоде приемник давления, на передней стенке которого расположены отверстия для отбора полного давления, а на боковых - под углом в 45° отверстия для отбора статического давления и штуцера отбора давления, соединенные между собой резиновыми трубками с измерителем давления [2]. Ю О 6652 Недостатком известного устройства является невысокая точность измерений, а также невозможность, после установки его в воздуховоде поворота отдельно приемника давления - потоком, изменившемся по 5 направлению, что сужает информативность измерений на переменных режимах. Задачей настоящего изобретения является повышение точности и информативности Поставленная задача решается тем, что 10 в устройстве для определения скоростного давления текучей среды, содержащем установленный в воздуховоде приемник давления, на передней стенке которого расположены отверстия для отбора полного 15 давления, а ча боковых - под углом в 45° отверстия для отбора статического давления и штуцера отбора давлений, соединенные резиновыми трубками с измерителем давления, согласно изобретению, приемник дав- 20 ления выполнен в виде соединенных между собой идентичных трубок, по обеим сторонам которых параллельно боковым поверхностям на расстоянии равном радиусу трубки установлены боковые направляю- 25 щие, жестко связанные с трубками приемника давлений, на концах которого по центру соединения трубок, установлены цапфы, опоры которых размещены на стенках воздуховода, при этом одна из опор подпружи- 30 нена, а другая закреплена жестко, причем масса приемника давлений сбалансирована по центру, а каждая из резиновых трубок в местах подсоединения к штуцерам образует два витка, один из которых навит по часовой 35 стрелке, а другой - против. Сущность изобретения поясняется чертежом, где на фиг 1 изображен общий вид устройства для определения скоростного давления текучей среды; на фиг. 2 - сечение 40 А-А фиг. 1; на фиг. 3 - вид Б фиг 1; на фиг. 4 - вариант фиг 1 выполнения опор приемника давления; на фиг. 5 - сечение С -С фиг. 4; на фиг. 6 - показаны приемники давлений и их подсоединение к манометрам на уста- 45 новке с осевым вентилятором. статического давления и штуцера 8,9 отбора давлений Приемник давления 2 выполнен в виде соединенных между собой идентичных трубок 10, 11, по обе стороны которых параллельно боковым поверхностям на расстоянии равном радиусу трубок 10, 11 установлены боковые направляющие 12. Направляющие 12 жестко связаны с трубками 10, 11 приемника давлений 2, на концах которого по центру соединения трубок 10, 11 установлены цапфы 13. Цапфы 13 установлены в отверстиях подпружиненной 14 и неподвижной 15 опор. Подпружиненная опора 14 содержит стакан 16. винт 17, пружину 18 и ползун 19. Неподвижная опора 15 содержит установочный винт 20 и контргайку 21. Как вариант опоры 14, 15 могут быть выполнены в виде растяжек 22 с кольцевым двухзвенным соединением 23 (см. фиг 4). Штуцера 8, 9 отбора давлений подсоединены резиновыми трубками 24 с переходниками 25 для вывода трубок 24 через стенку воздуховода 1 к манометрам 26. Приемники давления 2 для замера показаний полного, статического и скоростного давлений размещены в районе осевого вентилятора 27. Каждая из резиновых трубок 24 в местах подсоединения к штуцерам 8,9 образует два витка, один из которых навит по часовой, а другой против часовой стрелки. Устройство работает следующим обра Боковые направляющие потока 12 обеспечивают разворот трубки 10 отверстиями отбора полного давления 4 навстречу потоку. Совместно с усредняющей трубкой 10 разворачивается и трубка (статического давлений) 11, после чего поток на боковой поверхности станет параллельным стенке, что исключит попадание скоростного давления в отверстие 7 по замеру статического давлений. Кроме того, отверстия 7, выполненными парными под углом 45°, дают возможность разместить входное отверстие посредине соединения трубок, а парность обеспечивает отбор давления с одной и другой сторон, чтобы в случае избытка давления Устройство для определения скоростнов одном отверстии оно уравновешивалось го давления текучей среды содержит установленный в воздуховоде 1 приемник 50 бы разрежением в другом. Во время работы возможны температурные изменения геодавления 2, иа передней стенке 3 которого метрических размеров отдельных деталей, расположены отверстия 4 для отбора полнокоторые компенсируются на подвижной го давления, а на боковых стенках 5 под опоре 14 за счет жесткости пружины 18. углом в 45° к оси 6 - отверстия 7 для отбора 55 6652 Фиг. 5 Упорядник А.Спінєєв Замовлення 638 Фиг. 6 Техред М.Моргентал Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655. ГСП. Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ґагаріна, 101
