Арочне кріплення з регульованим навантаженням

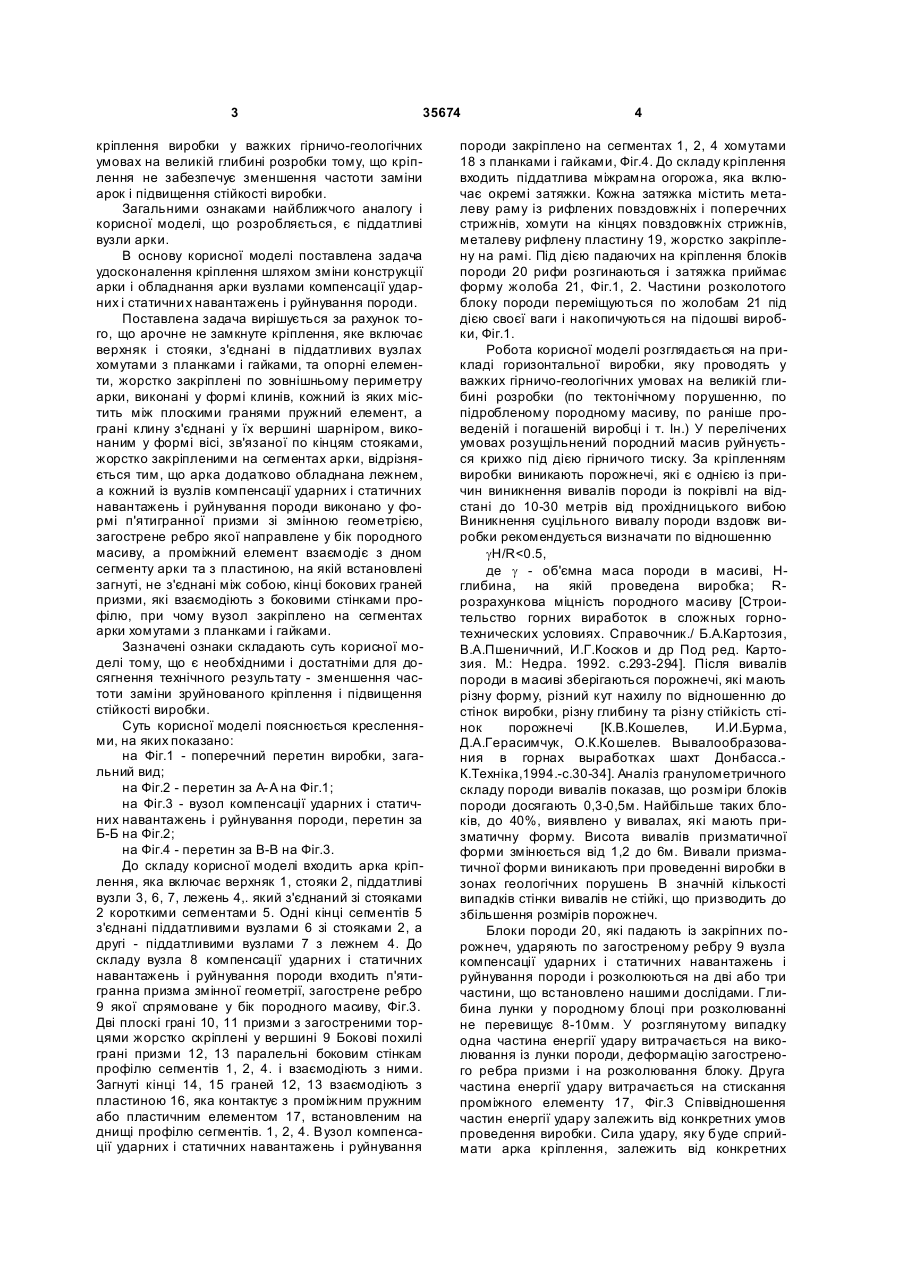

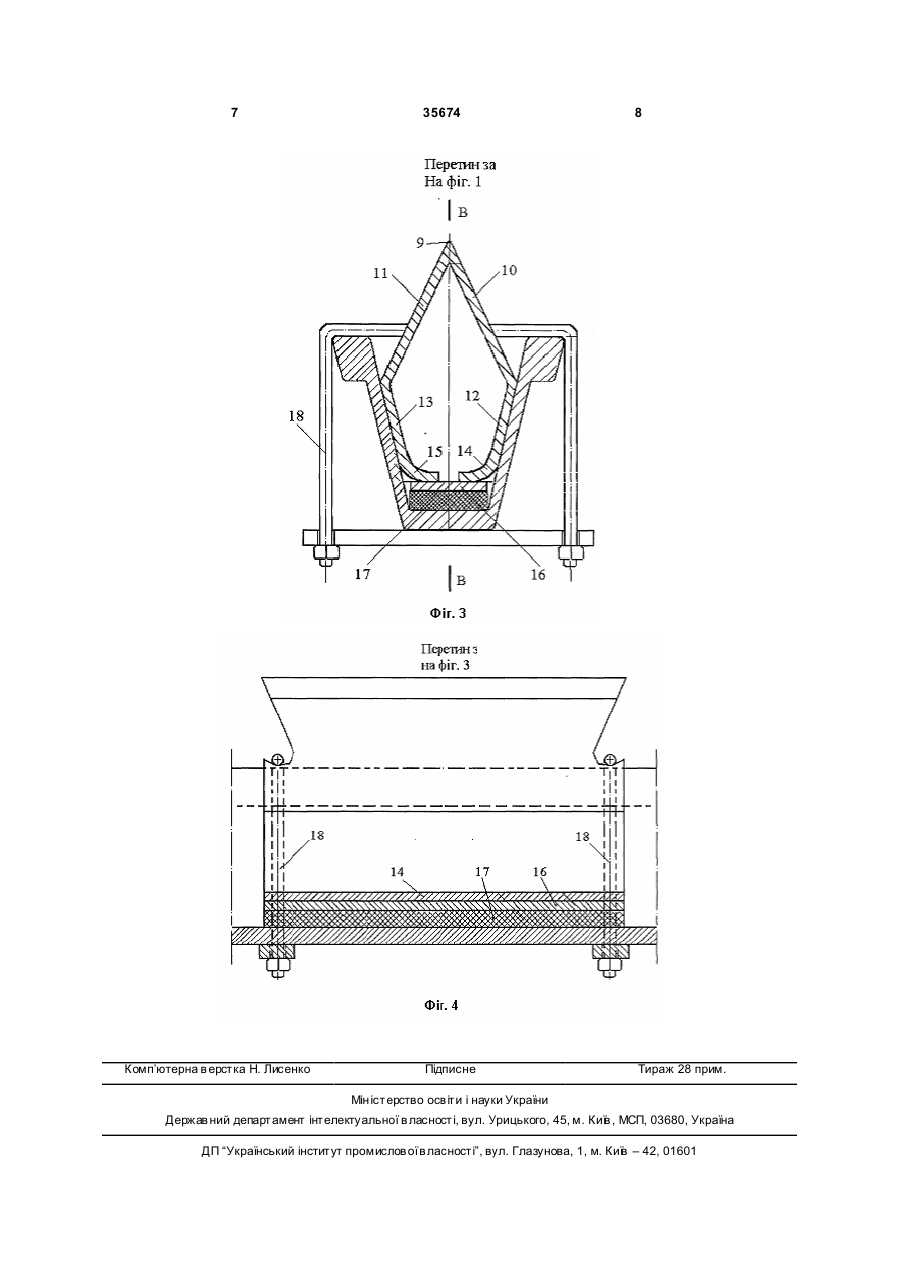

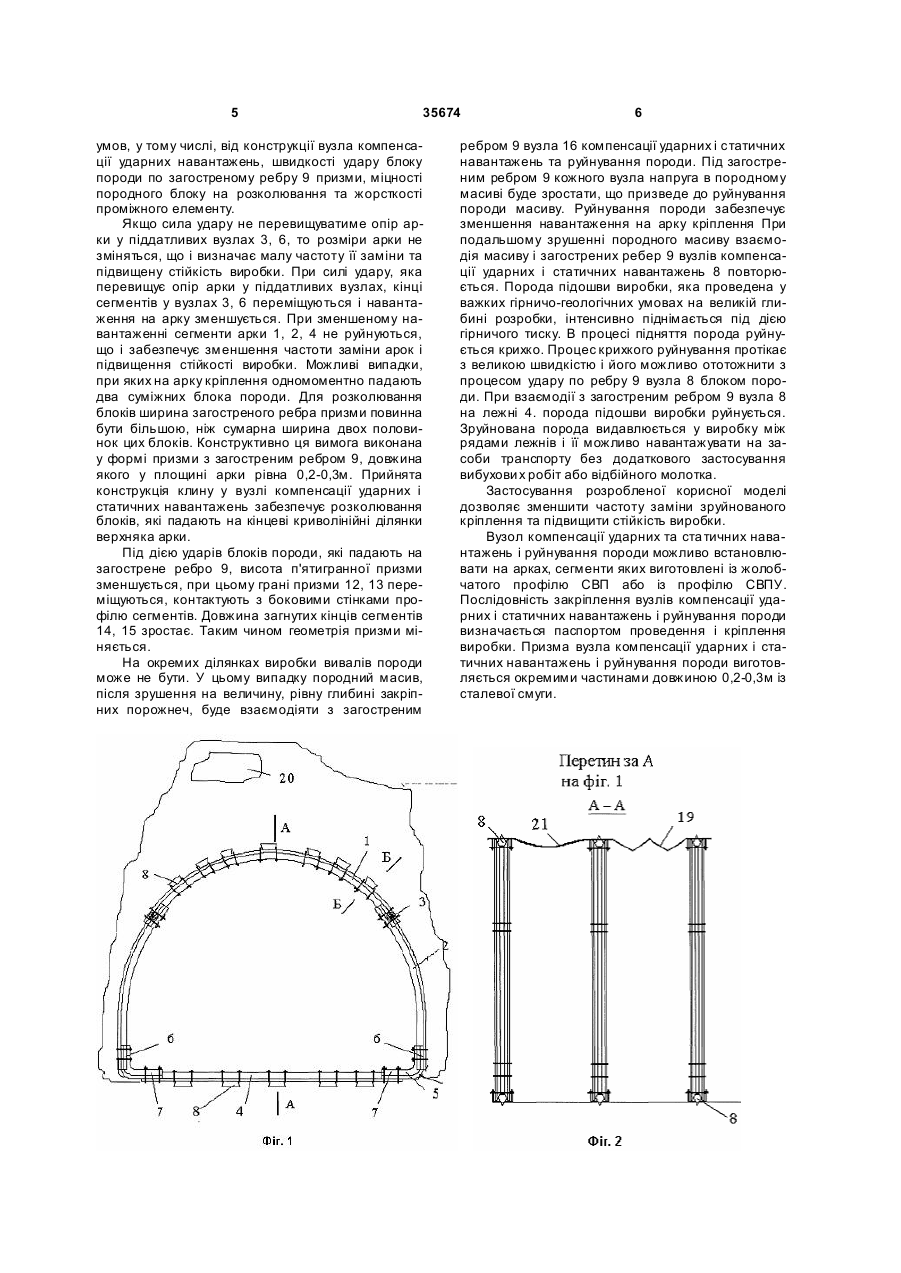

Арочне кріплення з регульованим навантаженням, яке включає верхняк і стояки, з'єднані в вузла х піддатливості хомутами з планками і гайками, та жорстко закріплені по зовнішньому периметру арки опорні елементи у формі клинів, кожний із яких містить у середині між гранями пружний 3 35674 кріплення виробки у важких гірничо-геологічних умовах на великій глибині розробки тому, що кріплення не забезпечує зменшення частоти заміни арок і підвищення стійкості виробки. Загальними ознаками найближчого аналогу і корисної моделі, що розробляється, є піддатливі вузли арки. В основу корисної моделі поставлена задача удосконалення кріплення шляхом зміни конструкції арки і обладнання арки вузлами компенсації ударних і статични х навантажень і руйнування породи. Поставлена задача вирішується за рахунок того, що арочне не замкнуте кріплення, яке включає верхняк і стояки, з'єднані в піддатливих вузлах хомутами з планками і гайками, та опорні елементи, жорстко закріплені по зовнішньому периметру арки, виконані у формі клинів, кожний із яких містить між плоскими гранями пружний елемент, а грані клину з'єднані у їх вершині шарніром, виконаним у формі вісі, зв'язаної по кінцям стояками, жорстко закріпленими на сегментах арки, відрізняється тим, що арка додатково обладнана лежнем, а кожний із вузлів компенсації ударних і статичних навантажень і руйнування породи виконано у формі п'ятигранної призми зі змінною геометрією, загострене ребро якої направлене у бік породного масиву, а проміжний елемент взаємодіє з дном сегменту арки та з пластиною, на якій встановлені загнуті, не з'єднані між собою, кінці бокових граней призми, які взаємодіють з боковими стінками профілю, при чому вузол закріплено на сегментах арки хомутами з планками і гайками. Зазначені ознаки складають суть корисної моделі тому, що є необхідними і достатніми для досягнення технічного результату - зменшення частоти заміни зруйнованого кріплення і підвищення стійкості виробки. Суть корисної моделі пояснюється кресленнями, на яких показано: на Фіг.1 - поперечний перетин виробки, загальний вид; на Фіг.2 - перетин за А-А на Фіг.1; на Фіг.3 - вузол компенсації ударних і статичних навантажень і руйнування породи, перетин за Б-Б на Фіг.2; на Фіг.4 - перетин за В-В на Фіг.3. До складу корисної моделі входить арка кріплення, яка включає верхняк 1, стояки 2, піддатливі вузли 3, 6, 7, лежень 4,. який з'єднаний зі стояками 2 короткими сегментами 5. Одні кінці сегментів 5 з'єднані піддатливими вузлами 6 зі стояками 2, а другі - піддатливими вузлами 7 з лежнем 4. До складу вузла 8 компенсації ударних і статичних навантажень і руйнування породи входить п'ятигранна призма змінної геометрії, загострене ребро 9 якої спрямоване у бік породного масиву, Фіг.3. Дві плоскі грані 10, 11 призми з загостреними торцями жорстко скріплені у вершині 9 Бокові похилі грані призми 12, 13 паралельні боковим стінкам профілю сегментів 1, 2, 4. і взаємодіють з ними. Загнуті кінці 14, 15 граней 12, 13 взаємодіють з пластиною 16, яка контактує з проміжним пружним або пластичним елементом 17, встановленим на днищі профілю сегментів. 1, 2, 4. Вузол компенсації ударних і статичних навантажень і руйнування 4 породи закріплено на сегментах 1, 2, 4 хомутами 18 з планками і гайками, Фіг.4. До складу кріплення входить піддатлива міжрамна огорожа, яка включає окремі затяжки. Кожна затяжка містить металеву раму із рифлених повздовжніх і поперечних стрижнів, хомути на кінцях повздовжніх стрижнів, металеву рифлену пластину 19, жорстко закріплену на рамі. Під дією падаючих на кріплення блоків породи 20 рифи розгинаються і затяжка приймає форму жолоба 21, Фіг.1, 2. Частини розколотого блоку породи переміщуються по жолобам 21 під дією своєї ваги і накопичуються на підошві виробки, Фіг.1. Робота корисної моделі розглядається на прикладі горизонтальної виробки, яку проводять у важких гірничо-геологічних умовах на великій глибині розробки (по тектонічному порушенню, по підробленому породному масиву, по раніше проведеній і погашеній виробці і т. Ін.) У перелічених умовах розущільнений породний масив руйнується крихко під дією гірничого тиску. За кріпленням виробки виникають порожнечі, які є однією із причин виникнення вивалів породи із покрівлі на відстані до 10-30 метрів від прохідницького вибою Виникнення суцільного вивалу породи вздовж виробки рекомендується визначати по відношенню gH/R
