Арочне податливе кріплення

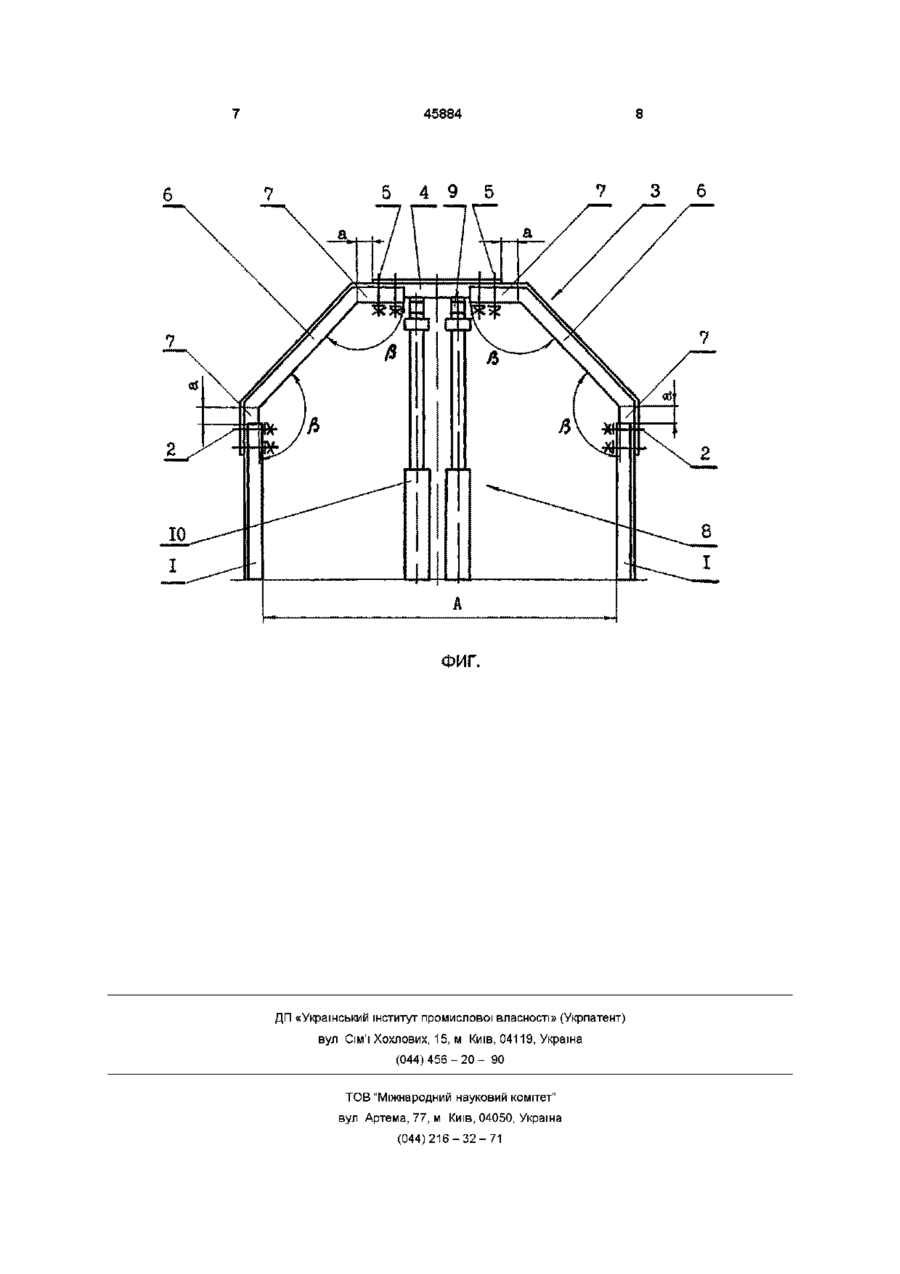

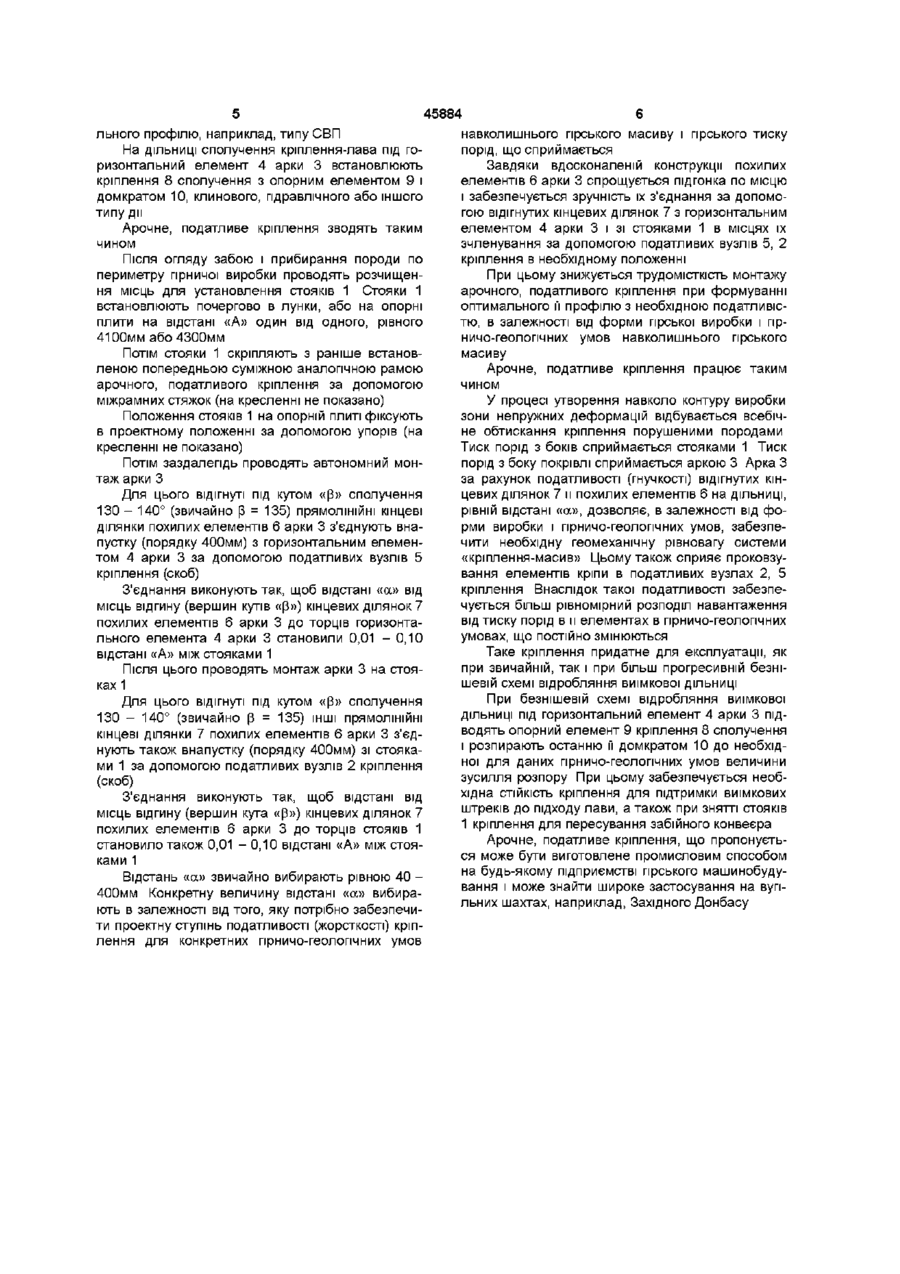

Арочне податливе кріплення, що містить прямолінійні вертикальні стояки і з'єднану з ними податливими вузлами кріплення складену арку /верхняк/ трапецеїдальної форми, що включає прямолінійний горизонтальний елемент арки і з'єднані з ним з обох боків аналогічними податли вими вузлами кріплення прямолінійні похилі елементи арок, кут сполучення яких з горизонтальним елементом арки і зі стояками становить 130 - 140°, яка відрізняється тим, що похилі елементи арки виконані з симетрично відігнутими під кутом сполучення 130 - 140° прямолінійними кінцевими ділянками, які за допомогою згаданих податливих вузлів кріплення з'єднані внапусток з одного боку з горизонтальним елементом арки, а з іншого боку зі стояками так, що відстані від місць відгину кінцевих ділянок похилих елементів арки до торців горизонтального елемента арки і до торців стояків становлять 0,01 - 0,10 відстані між стояками Винахід відноситься до гірництва і може бути використаний при кріпленні підготовчих гірничих виробок виїмкових дільниць, переважно з використанням кріплення сполучення Найбільш близьким до винаходу по суті, КІЛЬКОСТІ загальних ознак і характеру роботи є відоме арочне, податливе кріплення (патент України №20135А, МКВ-5 E21D 11/14, 11/18, 11/22, опубл 25 12 97, бюл №6), що містить прямолінійні вертикальні стояки і, з'єднану з ними податливими вузлами кріплення, складену арку (верхняк) трапецеїдальної форми, що включає прямолінійний горизонтальний елемент арки і з'єднані з ним з обох боків аналогічними податливими вузлами кріплення прямолінійні похилі елементи арки, кут сполучення яких з горизонтальним елементом арки і зі стояками становить 130 - 140° використанні м спільно з кріпленням сполучення Наявність горизонтального елемента арки забезпечує ЦІЛІСНІСТЬ (непорушність) порід покрівлі при проходці і подальшій експлуатації Проте, відоме арочне, податливе кріплення Стояки, горизонтальний і похилі елементи арки виконані з рівних по довжині стержнів постійного поперечного перетину, з'єднаних між собою внапусток за допомогою зігнених під кутом 130 — 140° металевих пластин і податливих вузлів кріплення Податливі вузли кріплення виконані у вигляді скоб Завдяки такій конструкції в цьому арочному, податливому кріпленні забезпечується відносно рівномірний розподіл знакозмінних навантажень, за рахунок чого збільшується несуча спроможність кріплення в податливому режимі, в тому числі при має і ІСТОТНІ недоліки Так, наприклад, одним з недоліків цього кріплення є висока трудомісткість його монтажу в гірничій виробці Викликане це тим, що кріплення містить додаткові монтажні елементи металеві пластини, зігнені під кутом 130 - 140° Згадані зігнені металеві пластини складно підігнати і закріпити по місцю в місцях з'єднання елементів кріплення за допомогою податливих вузлів кріплення (скоб) в необхідному положенні При цьому складно сформувати оптимальний профіль кріплення із заданою податливістю, в залежності від форми гірничої виробки і гірничо-геологічних умов Крім того, застосування згаданих зігнених металевих пластин обмежує можливості регулювання ступеня податливості (жорсткості) кріплення, в залежності від гірничо-геологічних умов Зумовлене це тим, що поперечна податливість місць з'єднання елементів кріплення характеризується поперечною гнучкістю зігнених металевих пластин, яка для фактично постійних геометричних параметрів згаданих пластин в місцях з'єднання елементів кріплення, практично залишається 00 00 ю 45884 незмінною У основу винаходу поставлена технічна задача в арочному, податливому кріпленні шляхом удосконалення конструкції похилих елементів арки забезпечити зниження трудомісткості монтажу кріплення при формуванні оптимального її профілю і розширення ступеня її податливості, в залежності від форми гірничої виробки і гірничогеологічних умов Поставлена задача вирішується тим, що в арочному, податливому кріпленні, що містить прямолінійні вертикальні стояки і, з'єднану з ними податливими вузлами кріплення, складену арку (верхняк) трапецеїдальної форми, що включає прямолінійний горизонтальний елемент арки і, з'єднані з ним з обох боків аналогічними податливими вузлами кріплення, прямолінійні похилі елементи арки, кут сполучення яких з горизонтальним елементом арки і зі стояками становить 130 — 140°, згідно з винаходом, похилі елементи арки виконані з симетрично відігнутими під кутом сполучення 130 - 140° прямолінійними кінцевими ділянками, які за допомогою згаданих податливих вузлів кріплення, з'єднані внапусток з одного боку з горизонтальним елементом арки, а з іншого боку зі стояками так, що відстані від місць відгину кінцевих ділянок похилих елементів арки до торців горизонтального елемента арки і до торців стояків становлять 0,01 - 0,10 відстані між стояками Приведені ознаки, що характеризують винахід, є істотними, оскільки в сукупності достатні для забезпечення працездатності і досягнення технічної задачі, що вирішується, а кожний окремо необхідний для ідентифікації і ВІДМІННОСТІ арочного, податливого кріплення, що заявляється, від відомих в техніці аналогічних технічних рішень Причинно-наслідковий зв'язок ВІДМІННИХ (НОВИХ) ознак при їх взаємодії з відомими (загальними) ознаками в забезпеченні нових технічних властивостей об'єкта винаходу, зумовлених поставленою технічною задачею, полягає в наступному Так, виконання похилих елементів арки з симетрично відігнутими під кутом (наприклад,
