Завантажити PDF файл.

Формула / Реферат

Виміірювач опору резистивних давачів, який складається з резистивного давача, до першої клеми якого першою з’єднувальною лінією підключено вихід генератора струму, а до другої клеми другою з’єднувальною лінією першим вивідом підключено опірний резистор, інший вивід якого з'єднаний з землею, який відрізняється тим, що перші і другі ключі підключені послідовно один до одного, причому аналоговий вхід першого ключа через третю з'єднувальну лінію з'єднаний з першою клемою,  а аналоговий вихід другого ключа підключений до першого вивіду опірного резистора, третій і четвертий ключі підключені послідовно один до одного, причому аналоговий вхід третього ключа через четверту з'єднувальну лінію з'єднаний з другою клемою, а аналоговий вихід четвертого ключа підключений до першого виводу інтегруючого конденсатора,  інший вивід якого підключений до другого виводу опірного резистора, між першим і другим ключем з однієї сторони і третім і четвертим клю­чем з іншої сторони підключений запам’ятовуючий конденсатор, а також перший вихід схеми керування приєднано до управляючих входів першого і третього ключів, а другий вихід схеми керування приєднано до управляючих входів другого і четвертого ключів.

Текст

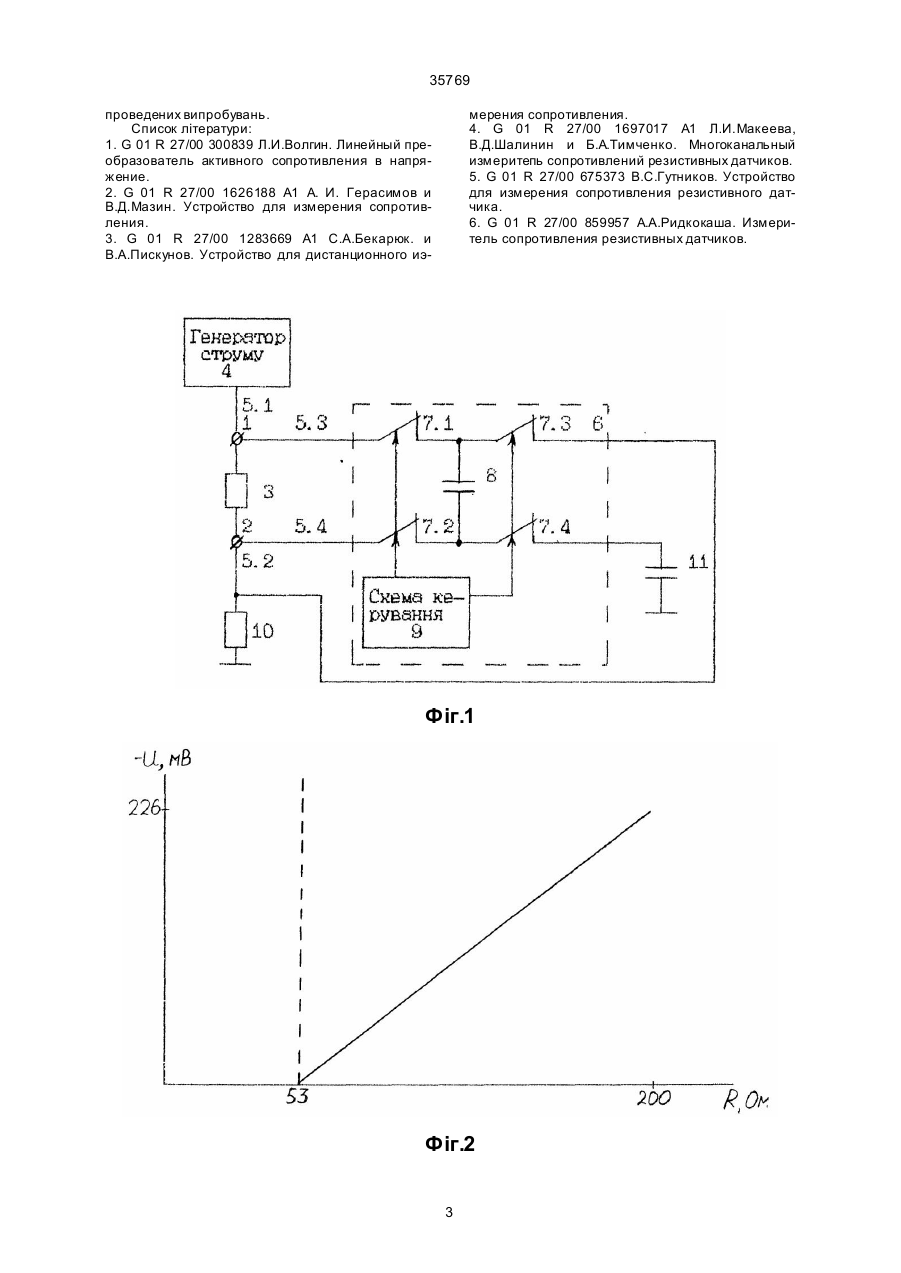

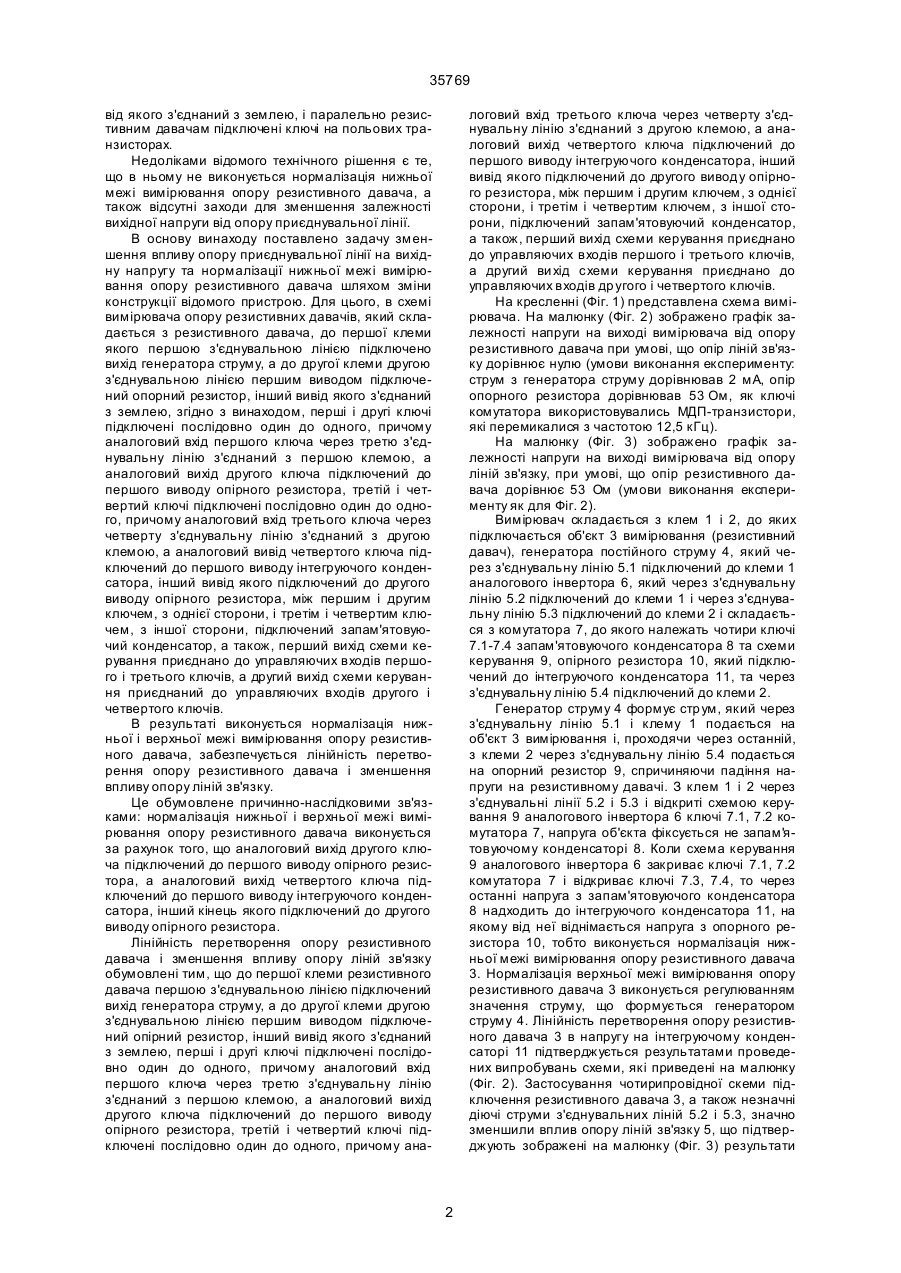

Вимірювач опору резистивних давачів, який складається з резистивного давача, до першої клеми якого першою з’єднувальною лінією підключено вихід генератора струму, а до другої клеми другою з'єднувальною лінією першим виводом підключено опірний резистор, інший вивід якого з’єднаний з землею, який відрізняється тим, що перші і другі ключі підключені послідовно один до одного, причому аналоговий вхід першого ключа че 35769 від якого з'єднаний з землею, і паралельно резистивним давачам підключені ключі на польових транзисторах. Недоліками відомого технічного рішення є те, що в ньому не виконується нормалізація нижньої межі вимірювання опору резистивного давача, а також відсутні заходи для зменшення залежності вихідної напруги від опору приєднувальної лінії. В ocнoву винаходу поставлено задачу зменшення впливу опору приєднувальної лінії на вихідну напругу та нормалізації нижньої межі вимірювання опору резистивного давача шляхом зміни конструкції відомого пристрою. Для цього, в схемі вимірювача опору резистивних давачів, який складається з резистивного давача, до першої клеми якого першою з'єднувальною лінією підключено вихід генератора струму, а до другої клеми другою з'єднувальною лінією першим виводом підключений опорний резистор, інший вивід якого з'єднаний з землею, згідно з винаходом, перші і другі ключі підключені послідовно один до одного, причому аналоговий вхід першого ключа через третю з'єднувальну лінію з'єднаний з першою клемою, а аналоговий вихід другого ключа підключений до першого виводу опірного резистора, третій і четвертий ключі підключені послідовно один до одного, причому аналоговий вхід третього ключа через четверту з'єднувальну лінію з'єднаний з другою клемою, а аналоговий вивід четвертого ключа підключений до першого виводу інтегруючого конденсатора, інший вивід якого підключений до другого виводу опірного резистора, між першим і другим ключем, з однієї сторони, і третім і четвертим ключем, з іншої сторони, підключений запам'ятовуючий конденсатор, а також, перший вихід схеми керування приєднано до управляючих входів першого і третього ключів, а другий вихід схеми керування приєднаний до управляючих входів другого і четвертого ключів. В результаті виконується нормалізація нижньої і верхньої межі вимірювання опору резистивного давача, забезпечується лінійність перетворення опору резистивного давача і зменшення впливу опору ліній зв'язку. Це обумовлене причинно-наслідковими зв'язками: нормалізація нижньої і верхньої межі вимірювання опору резистивного давача виконується за рахунок того, що аналоговий вихід другого ключа підключений до першого виводу опірного резистора, а аналоговий вихід четвертого ключа підключений до першого виводу інтегруючого конденсатора, інший кінець якого підключений до другого виводу опірного резистора. Лінійність перетворення опору резистивного давача і зменшення впливу опору ліній зв'язку обумовлені тим, що до першої клеми резистивного давача першою з'єднувальною лінією підключений вихід генератора струму, а до другої клеми другою з'єднувальною лінією першим виводом підключений опірний резистор, інший вивід якого з'єднаний з землею, перші і другі ключі підключені послідовно один до одного, причому аналоговий вхід першого ключа через третю з'єднувальну лінію з'єднаний з першою клемою, а аналоговий вихід другого ключа підключений до першого виводу опірного резистора, третій і четвертий ключі підключені послідовно один до одного, причому ана логовий вхід третього ключа через четверту з'єднувальну лінію з'єднаний з другою клемою, а аналоговий вихід четвертого ключа підключений до першого виводу інтегруючого конденсатора, інший вивід якого підключений до другого виводу опірного резистора, між першим і другим ключем, з однієї сторони, і третім і четвертим ключем, з іншої сторони, підключений запам'ятовуючий конденсатор, а також, перший вихід схеми керування приєднано до управляючих входів першого і третього ключів, а другий ви хід схеми керування приєднано до управляючих входів др угого і четвертого ключів. На кресленні (Фіг. 1) представлена схема вимірювача. На малюнку (Фіг. 2) зображено графік залежності напруги на виході вимірювача від опору резистивного давача при умові, що опір ліній зв'язку дорівнює нулю (умови виконання експерименту: струм з генератора струму дорівнював 2 мА, опір опорного резистора дорівнював 53 Ом, як ключі комутатора використовувались МДП-транзистори, які перемикалися з частотою 12,5 кГц).На малюнку (Фіг. 3) зображено графік залежності напруги на виході вимірювача від опору ліній зв'язку, при умові, що опір резистивного давача дорівнює 53 Ом (умови виконання експерименту як для Фіг. 2). Вимірювач складається з клем 1 і 2, до яких підключається об'єкт 3 вимірювання (резистивний давач), генератора постійного струму 4, який через з'єднувальну лінію 5.1 підключений до клеми 1 аналогового інвертора 6, який через з'єднувальну лінію 5.2 підключений до клеми 1 і через з'єднувальну лінію 5.3 підключений до клеми 2 і складається з комутатора 7, до якого належать чотири ключі 7.1-7.4 запам'ятовуючого конденсатора 8 та схеми керування 9, опірного резистора 10, який підключений до інтегруючого конденсатора 11, та через з'єднувальну лінію 5.4 підключений до клеми 2. Генератор струму 4 формує стр ум, який через з'єднувальну лінію 5.1 і клему 1 подається на об'єкт 3 вимірювання і, проходячи через останній, з клеми 2 через з'єднувальну лінію 5.4 подається на опорний резистор 9, спричиняючи падіння напруги на резистивному давачі. З клем 1 і 2 через з'єднувальні лінії 5.2 і 5.3 і відкриті схемою керування 9 аналогового інвертора 6 ключі 7.1, 7.2 комутатора 7, напруга об'єкта фіксується не запам'я товуючому конденсаторі 8. Коли схема керування 9 аналогового інвертора 6 закриває ключі 7.1, 7.2 комутатора 7 і відкриває ключі 7.3, 7.4, то через останні напруга з запам'ятовуючого конденсатора 8 надходить до інтегруючого конденсатора 11, на якому від неї віднімається напруга з опорного резистора 10, тобто виконується нормалізація нижньої межі вимірювання опору резистивного давача 3. Нормалізація верхньої межі вимірювання опору резистивного давача 3 виконується регулюванням значення струму, що формується генератором струму 4. Лінійність перетворення опору резистивного давача 3 в напругу на інтегруючому конденсаторі 11 підтверджується результатами проведених випробувань схеми, які приведені на малюнку (Фіг. 2). Застосування чотирипровідної скеми підключення резистивного давача 3, а також незначні діючі струми з'єднувальних ліній 5.2 і 5.3, значно зменшили вплив опору ліній зв'язку 5, що підтверджують зображені на малюнку (Фіг. 3) результати 2 35769 проведених випробувань. Список літератури: 1. G 01 R 27/00 300839 Л.И.Волгин. Линейный преобразователь активного сопротивления в напряжение. 2. G 01 R 27/00 1626188 A1 А. И. Герасимов и В.Д.Мазин. Устройство для измерения сопротивления. 3. G 01 R 27/00 1283669 A1 С.А.Бекарюк. и В.А.Пискунов. Устройство для дистанционного иэ мерения сопротивления. 4. G 01 R 27/00 1697017 A1 Л.И.Макеева, В.Д.Шалинин и Б.А.Тимченко. Многоканальный измеритепь сопротивлений резистивных датчиков. 5. G 01 R 27/00 675373 В.С.Гутников. Устройство для измерения сопротивления резистивного датчика. 6. G 01 R 27/00 859957 А.А.Ридкокаша. Измеритель сопротивления резистивных датчиков. Фіг.1 Фіг.2 3 35769 Фіг.3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Measuring unit for resistance of resistive indicators

Автори англійською

Ridkokasha Anatolii Andriiovych, Nochevnov Dmytro Pavlovych

Назва патенту російською

Измеритель сопротивления резистивных датчиков

Автори російською

Ридкокаша Анатолий Андреевич, Ночевнов ДмитрийПавлович

МПК / Мітки

МПК: G01R 27/00

Мітки: вимірювач, резистивних, опору, давачів
