Просторовий блок покриття

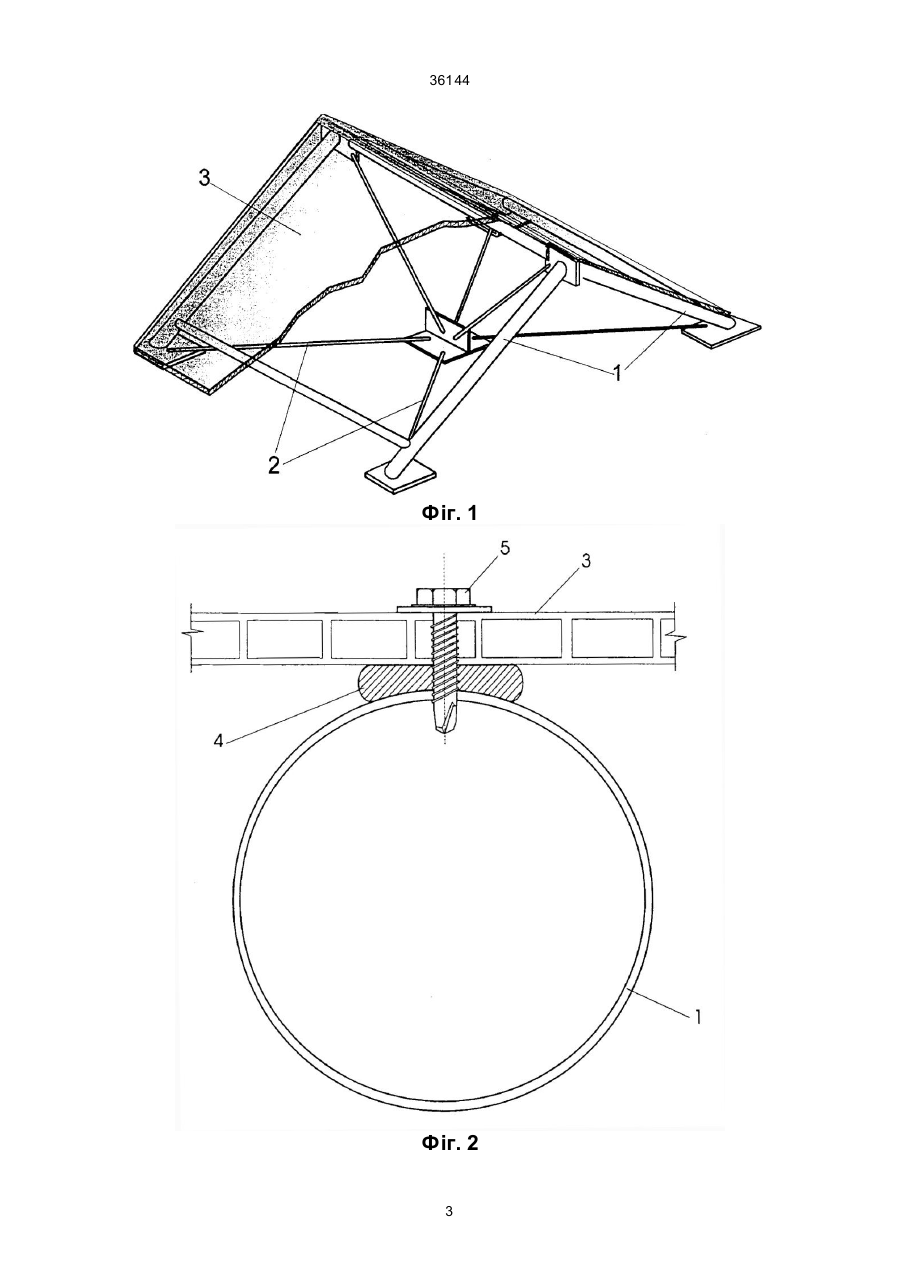

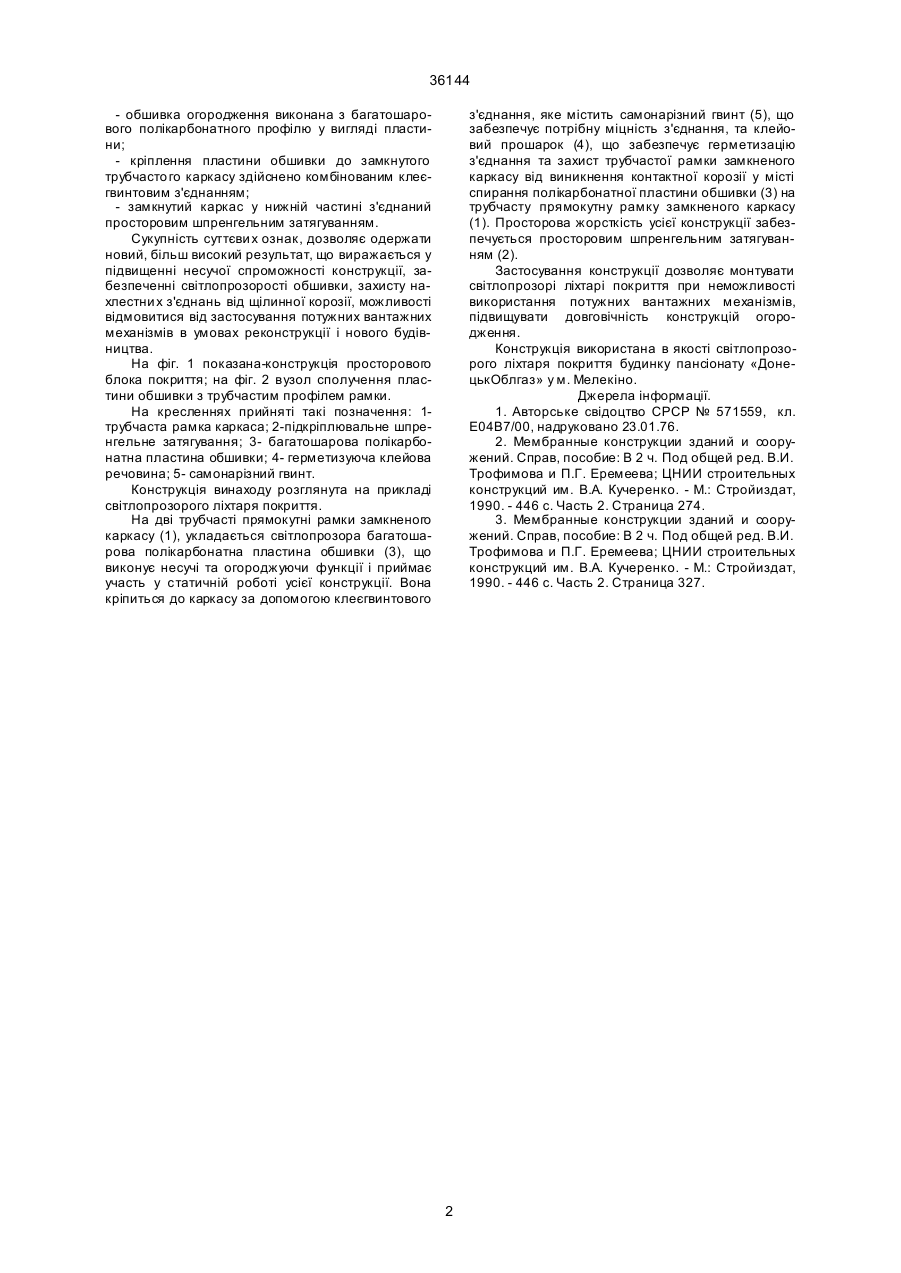

Просторовий блок покриття що містить каркас із шпренгельним затягуванням та тонколистову обшивку, відрізняє ться тим, що обшивка прийнята у вигляді мембрани-пластини з багатошарового полікарбонатного профілю, з'єднана, з замкненим трубчастим каркасом за допомогою клеєгвинтового з'єднання, замкнений трубчастий каркас у нижній частині з'єднаний просторовим шпренгельним затягуванням. (19) (21) 99116090 (22) 05.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Корольов Володимир Петрович, Гібаленко Олександр Миколайович, Войтова Жанна Миколаївна, Горохов Олександр Євгенович (73) ДОНБАСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА І АРХІТЕКТУРИ 36144 - обшивка огородження виконана з багатошарового полікарбонатного профілю у вигляді пластини; - кріплення пластини обшивки до замкнутого трубчасто го каркасу здійснено комбінованим клеєгвинтовим з'єднанням; - замкнутий каркас у нижній частині з'єднаний просторовим шпренгельним затягуванням. Сукупність суттєви х ознак, дозволяє одержати новий, більш високий результат, що виражається у підвищенні несучої спроможності конструкції, забезпеченні світлопрозорості обшивки, захисту нахлестни х з'єднань від щілинної корозії, можливості відмовитися від застосування потужних вантажних механізмів в умовах реконструкції і нового будівництва. На фіг. 1 показана-конструкція просторового блока покриття; на фіг. 2 вузол сполучення пластини обшивки з трубчастим профілем рамки. На кресленнях прийняті такі позначення: 1трубчаста рамка каркаса; 2-підкріплювальне шпренгельне затягування; 3- багатошарова полікарбонатна пластина обшивки; 4- герметизуюча клейова речовина; 5- самонарізний гвинт. Конструкція винаходу розглянута на прикладі світлопрозорого ліхтаря покриття. На дві трубчасті прямокутні рамки замкненого каркасу (1), укладається світлопрозора багатошарова полікарбонатна пластина обшивки (3), що виконує несучі та огороджуючи функції і приймає участь у статичній роботі усієї конструкції. Вона кріпиться до каркасу за допомогою клеєгвинтового з'єднання, яке містить самонарізний гвинт (5), що забезпечує потрібну міцність з'єднання, та клейовий прошарок (4), що забезпечує герметизацію з'єднання та захист трубчастої рамки замкненого каркасу від виникнення контактної корозії у місті спирання полікарбонатної пластини обшивки (3) на трубчасту прямокутну рамку замкненого каркасу (1). Просторова жорсткість усієї конструкції забезпечується просторовим шпренгельним затягуванням (2). Застосування конструкції дозволяє монтувати світлопрозорі ліхтарі покриття при неможливості використання потужних вантажних механізмів, підвищувати довговічність конструкцій огородження. Конструкція використана в якості світлопрозорого ліхтаря покриття будинку пансіонату «ДонецькОблгаз» у м. Мелекіно. Джерела інформації. 1. Авторське свідоцтво СРСР № 571559, кл. Е04В7/00, надруковано 23.01.76. 2. Мембранные конструкции зданий и сооружений. Справ, пособие: В 2 ч. Под общей ред. В.И. Трофимова и П.Г. Еремеева; ЦНИИ строительных конструкций им. В.А. Кучеренко. - М.: Стройиздат, 1990. - 446 с. Часть 2. Страница 274. 3. Мембранные конструкции зданий и сооружений. Справ, пособие: В 2 ч. Под общей ред. В.И. Трофимова и П.Г. Еремеева; ЦНИИ строительных конструкций им. В.А. Кучеренко. - М.: Стройиздат, 1990. - 446 с. Часть 2. Страница 327. 2 36144 Фіг. 1 Фіг. 2 3 36144 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
