Об’ємний пружинний блок

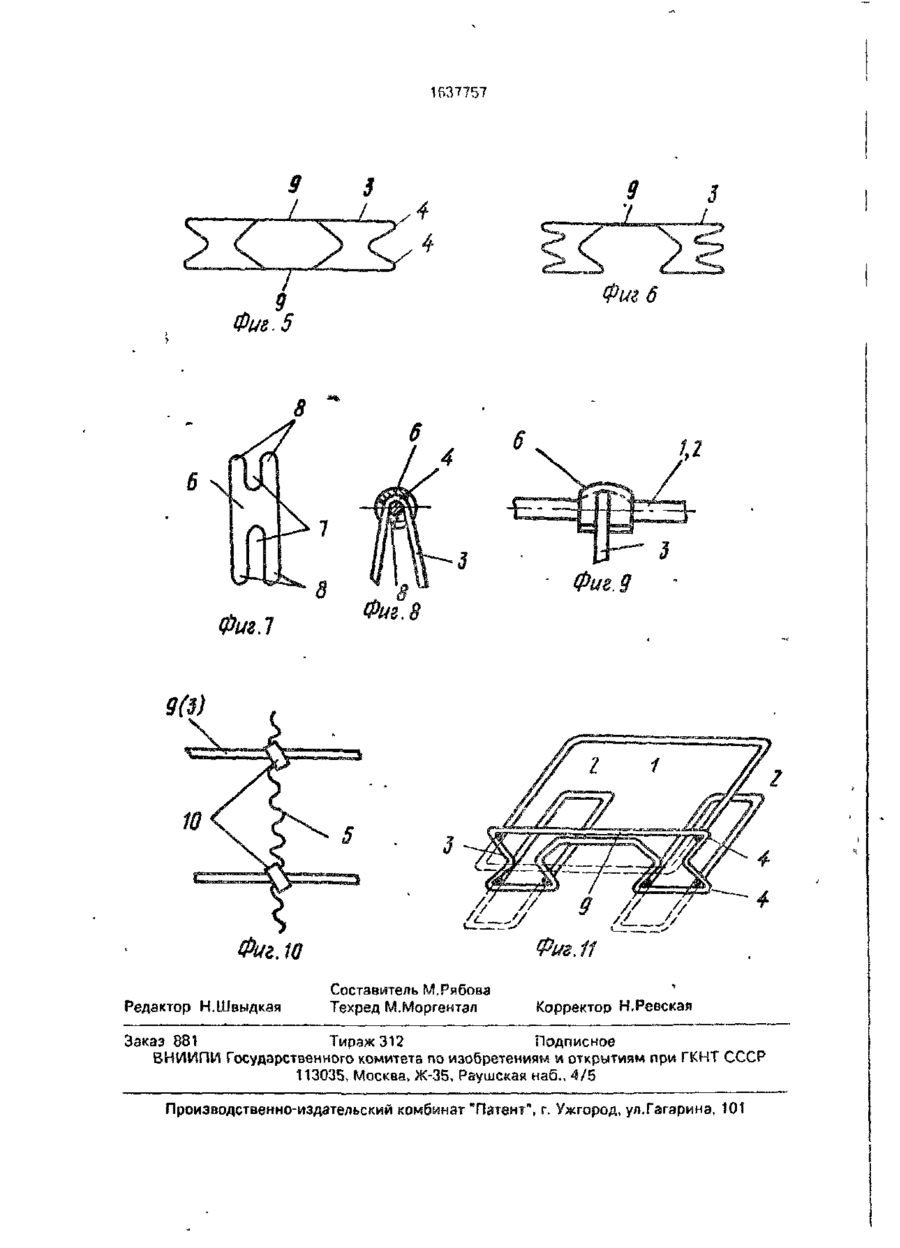

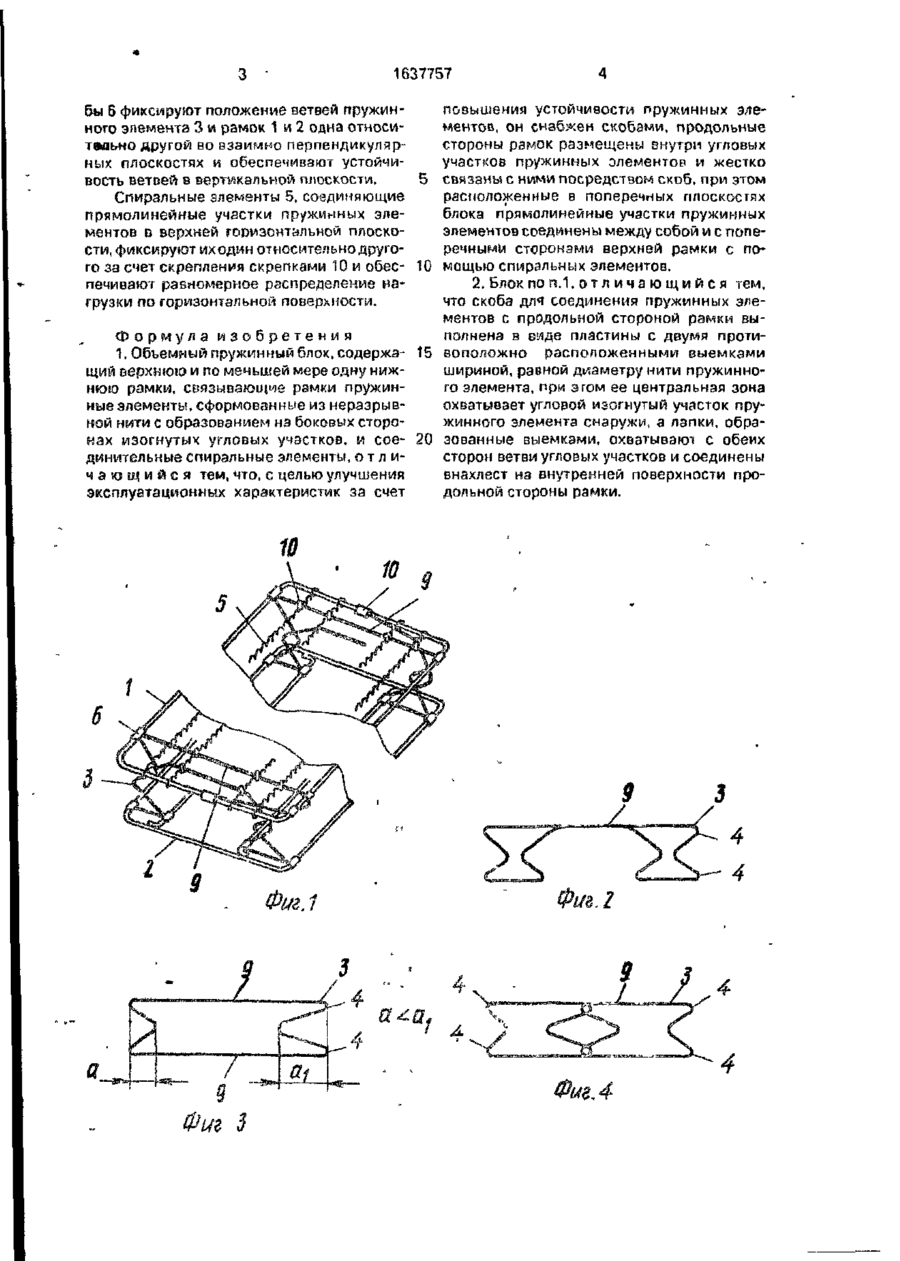

Изобретение относится к легкой промышленности и может быть использовано в мебели общего назначения, в транспорте и других областях народного хозяйства. Цель изобретения - улучшение эксплуатационных характеристик за счет повышения устойчивости пружинных элементов. Верхняя и нижняя (или нижние) рамки связаны пружинными элементами. Продольные стороны рамок расположены с внутренней стороны изогнутых угловых участков пружинных элементов и жестко связаны с ними скобами. Прямолинейные участки пружинных элементов соединены между собой и с поперечными сторонами рамок спиральными элементами и скрепками. 1 з.п. ф-лы, 11 ил. Изобретение относится к легкой промышленности и может быть использовано в мебели .общего назначения, в транспорте и других областях народного хозяйства. Целью изобретения является улучшение эксплуатационных характеристик за счет повышения устойчивости пружинных элементрв. На фиг. 1 представлен пружинный блок, общий вид; на фиг. 2 - 6 - варианты формы пружинных элементов; на фиг. 7 - скоба; на фиг. 8 - 10 - узлы скрепления; на фиг. 11 вариант установки рамок в пружинном элементе. Объемный пружинный блок содержит верхнюю 1 и по меньшей мере одну нижнюю 2 рамки, связывающие рамки 1 и 2 пружинные элементы 3, сформованные из неразрывной нити с образованием на боковых сторонах изогнутых угловых участков 4, и соединительные спиральные элементы 5. Продольные стороны рамок 1 и 2 размещены внутри угловых участков 4 пружинных элементов 3 и жестко связаны с ними посредством скоб 6. Скобы 6 выполнены в виде пластины с двумя противоположно расположенными выемками 7 шириной, равной диаметру нити пружинного элемента 3. Своей центральной зоной скоба 6 охватывает снаружи угловой участок 4 пружинного элемента, а лапки 8, образованные выемками 7, охватывают с обеих сторон ветви углового участка и соединяются внахлест на внутренней поверхности продольной стороны рамки. Прямолинейные участки 9 пружинных элементов соединены между собой и с поперечными сторонами верхней рамки 1 спиральными элементами 5. Нижних рамок может быть несколько и форма пружинных элементов может быть различной. Объемный пружинный блок работает следующим образом. Ветви пружинных элементов 3, поглощая, накапливая и отдавая механическую энергию при своей деформации - изгибе, растяжении и кручении, работают, гак пружины, обеспечивая упругость пружинному блоку матраца или сиденья. При этом ско 1637757 бы 6 фиксируют положение ветвей пружинного элемента 3 и рамок 1 и 2 одна относительно другой во взаимно перпендикулярных плоскостях и обеспечивают устойчивость ветвей в вертикальной плоскости. 5 Спиральные элементы 5, соединяющие прямолинейные участки пружинных элементов о верхней горизонтальной плоскости, фиксируют их один относительно другого за счет скрепления скрепками 10 и обес- 10 печивают равномерное распределение нагрузки по горизонтальной поверхности. повышения устойчивости пружинных элементов, он снабжен скобами, продольные стороны рамок размещены внутри угловых участков пружинных элементов и жестко связаны с ними посредством скоб, при этом расположенные в поперечных плоскостях блока прямолинейные участки пружинных элементов соединены между собой и с поперечными сторонами верхней рамки с помощью спиральных элементов. 2. Блок по п.1, от л ича ю щи й с я тем, что скоба для соединения пружинных элементов с продольной стороной рамки выполнена в вузде пластины с двумя протиФормула изобретения 1, Объемный пружинный блок, содержа- 15 воположно расположенными выемками щий верхнюю и по меньшей мере одну нижшириной, равной диаметру нити пружиннонюю рамки, связывающие рамки пружинго элемента, при этом ее центральная зона ные элементы, сформованные из неразрывохватывает угловой изогнутый участок пруной нити с образованием нэ боковых сторожинного элемента снаружи, а лапки, обранах изогнутых угловых участков, и сое- 20 эованные выемками, охватывают с обеих динительные спиральные элементы, о т л и сторон ветви угловых участков и соединены ч а ю щ и й с я тем, что, с целью улучшения внахлест на внутренней поверхности проэксплуатационных характеристик за счет дольной стороны рамки. 9 1637757 1 Редактор Н.Швыдкая Составитель М.Рябова Техред М.Моргентэл Корректор Н.Ревская Заказ 881 Тираж 312 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
