Дульний активно-реактивний артилерійський снаряд

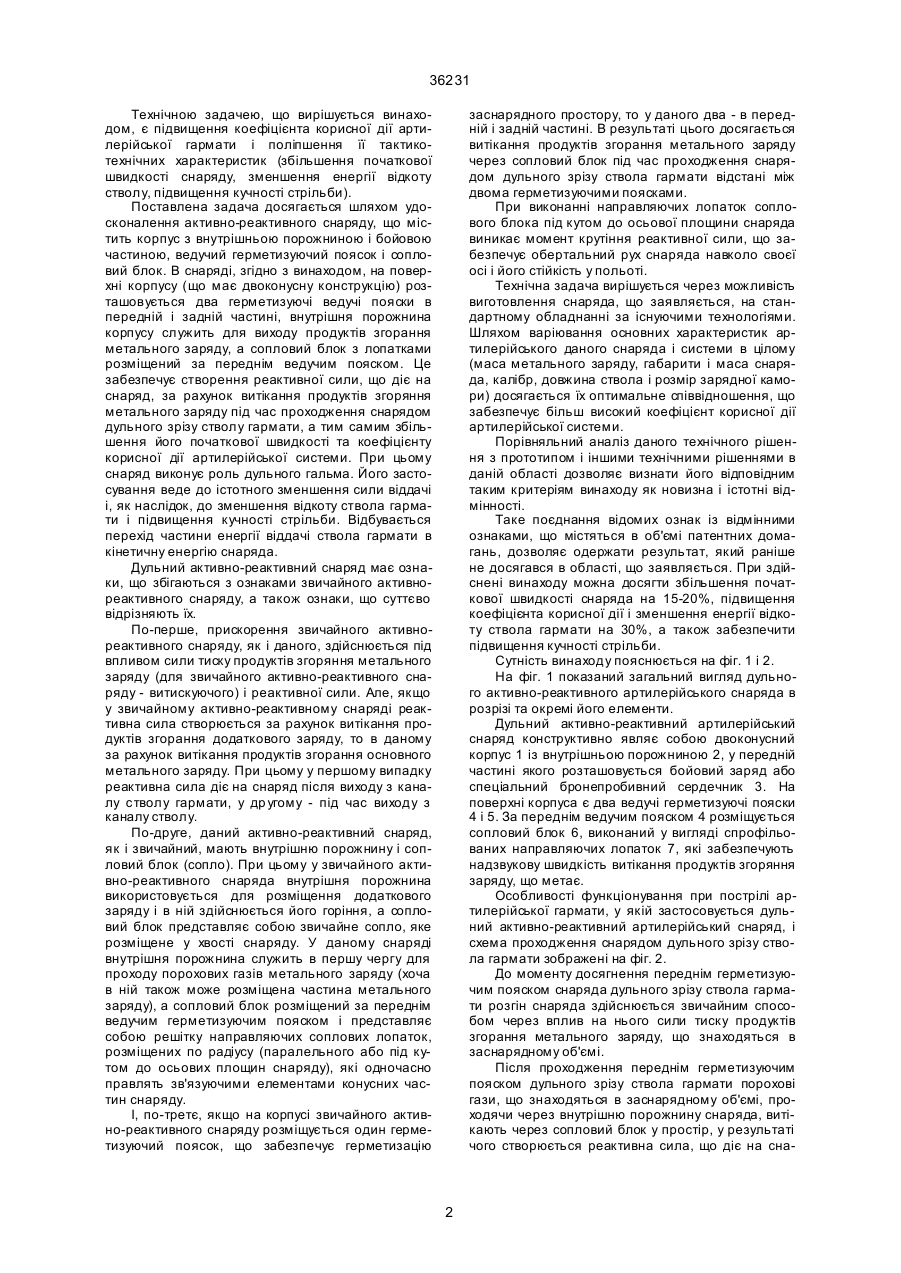

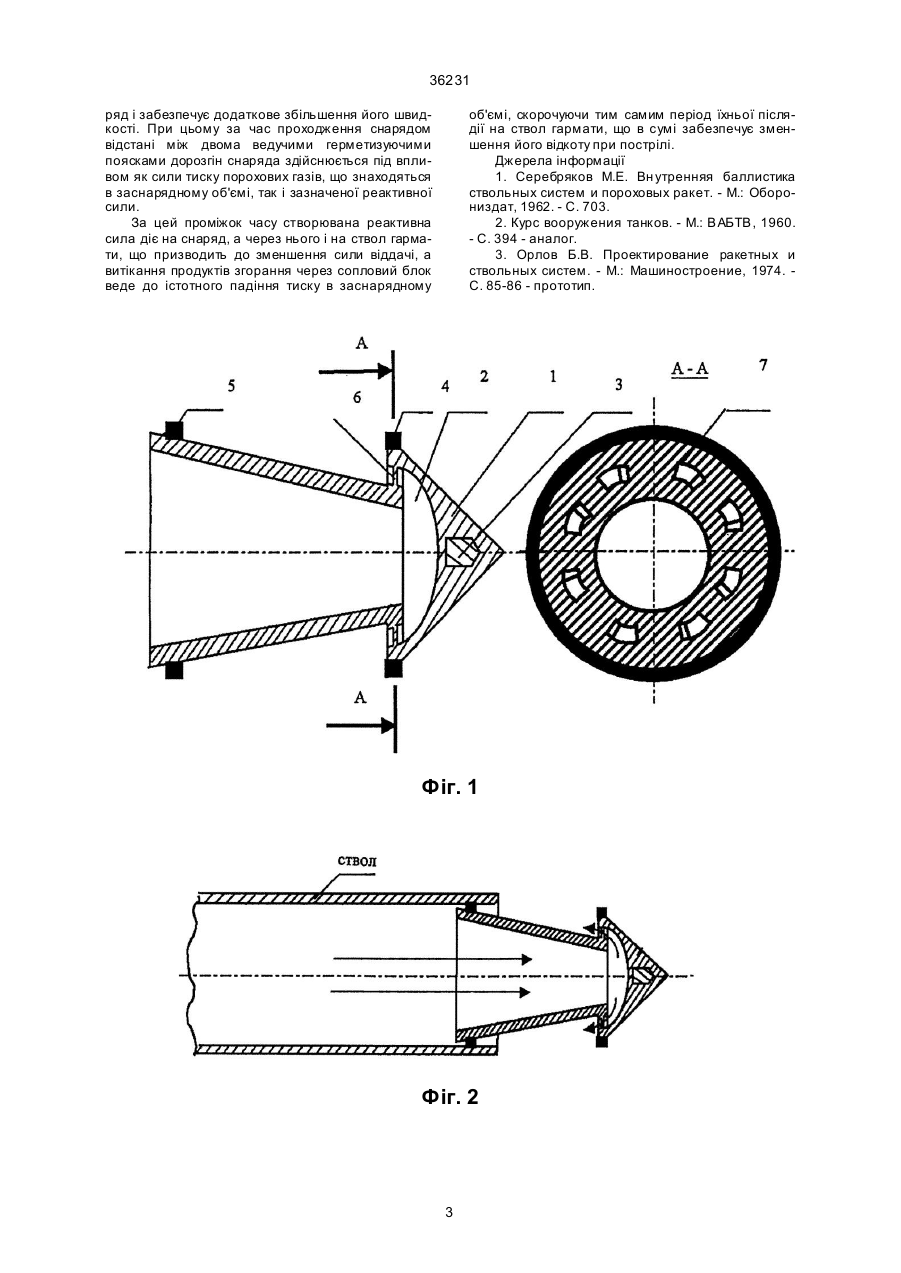

1. Дульний активно-реактивний артилерійський снаряд, що містить корпус із бойовою частиною, ведучим герметизуючим пояском і сопловим блоком, який відрізняється тим, що корпус має 36231 Технічною задачею, що вирішується винаходом, є підвищення коефіцієнта корисної дії артилерійської гармати і поліпшення її тактикотехнічних характеристик (збільшення початкової швидкості снаряду, зменшення енергії відкоту стволу, підвищення кучності стрільби). Поставлена задача досягається шляхом удосконалення активно-реактивного снаряду, що містить корпус з внутрішньою порожниною і бойовою частиною, ведучий герметизуючий поясок і сопловий блок. В снаряді, згідно з винаходом, на поверхні корпусу (що має двоконусну конструкцію) розташовується два герметизуючі ведучі пояски в передній і задній частині, внутрішня порожнина корпусу служить для виходу продуктів згорання метального заряду, а сопловий блок з лопатками розміщений за переднім ведучим пояском. Це забезпечує створення реактивної сили, що діє на снаряд, за рахунок витікання продуктів згоряння метального заряду під час проходження снарядом дульного зрізу стволу гармати, а тим самим збільшення його початкової швидкості та коефіцієнту корисної дії артилерійської системи. При цьому снаряд виконує роль дульного гальма. Його застосування веде до істотного зменшення сили віддачі і, як наслідок, до зменшення відкоту ствола гармати і підвищення кучності стрільби. Відбувається перехід частини енергії віддачі ствола гармати в кінетичну енергію снаряда. Дульний активно-реактивний снаряд має ознаки, що збігаються з ознаками звичайного активнореактивного снаряду, а також ознаки, що суттєво відрізняють їх. По-перше, прискорення звичайного активнореактивного снаряду, як і даного, здійснюється під впливом сили тиску продуктів згоряння метального заряду (для звичайного активно-реактивного снаряду - витискуючого) і реактивної сили. Але, якщо у звичайному активно-реактивному снаряді реактивна сила створюється за рахунок витікання продуктів згорання додаткового заряду, то в даному за рахунок витікання продуктів згорання основного метального заряду. При цьому у першому випадку реактивна сила діє на снаряд після виходу з каналу стволу гармати, у др угому - під час виходу з каналу стволу. По-друге, даний активно-реактивний снаряд, як і звичайний, мають внутрішню порожнину і сопловий блок (сопло). При цьому у звичайного активно-реактивного снаряда внутрішня порожнина використовується для розміщення додаткового заряду і в ній здійснюється його горіння, а сопловий блок представляє собою звичайне сопло, яке розміщене у хвості снаряду. У даному снаряді внутрішня порожнина служить в першу чергу для проходу порохових газів метального заряду (хоча в ній також може розміщена частина метального заряду), а сопловий блок розміщений за переднім ведучим герметизуючим пояском і представляє собою решітку направляючих соплових лопаток, розміщених по радіусу (паралельного або під кутом до осьових площин снаряду), які одночасно правлять зв'язуючими елементами конусних частин снаряду. І, по-третє, якщо на корпусі звичайного активно-реактивного снаряду розміщується один герметизуючий поясок, що забезпечує герметизацію заснарядного простору, то у даного два - в передній і задній частині. В результаті цього досягається витікання продуктів згорання метального заряду через сопловий блок під час проходження снарядом дульного зрізу ствола гармати відстані між двома герметизуючими поясками. При виконанні направляючих лопаток соплового блока під кутом до осьової площини снаряда виникає момент крутіння реактивної сили, що забезпечує обертальний рух снаряда навколо своєї осі і його стійкість у польоті. Технічна задача вирішується через можливість виготовлення снаряда, що заявляється, на стандартному обладнанні за існуючими технологіями. Шляхом варіювання основних характеристик артилерійського даного снаряда і системи в цілому (маса метального заряду, габарити і маса снаряда, калібр, довжина ствола і розмір зарядної камори) досягається їх оптимальне співвідношення, що забезпечує більш високий коефіцієнт корисної дії артилерійської системи. Порівняльний аналіз даного технічного рішення з прототипом і іншими технічними рішеннями в даній області дозволяє визнати його відповідним таким критеріям винаходу як новизна і істотні відмінності. Таке поєднання відомих ознак із відмінними ознаками, що містяться в об'ємі патентних домагань, дозволяє одержати результат,який раніше не досягався в області, що заявляється. При здійснені винаходу можна досягти збільшення початкової швидкості снаряда на 15-20%, підвищення коефіцієнта корисної дії і зменшення енергії відкоту ствола гармати на 30%, а також забезпечити підвищення кучності стрільби. Сутність винаходу пояснюється на фіг. 1 і 2. На фіг. 1 показаний загальний вигляд дульного активно-реактивного артилерійського снаряда в розрізі та окремі його елементи. Дульний активно-реактивний артилерійський снаряд конструктивно являє собою двоконусний корпус 1 із внутрішньою порожниною 2, у передній частині якого розташовується бойовий заряд або спеціальний бронепробивний сердечник 3. На поверхні корпуса є два ведучі герметизуючі пояски 4 і 5. За переднім ведучим пояском 4 розміщується сопловий блок 6, виконаний у вигляді спрофільованих направляючих лопаток 7, які забезпечують надзвукову швидкість витікання продуктів згоряння заряду, що метає. Особливості функціонування при пострілі артилерійської гармати, у якій застосовується дульний активно-реактивний артилерійський снаряд, і схема проходження снарядом дульного зрізу ствола гармати зображені на фіг. 2. До моменту досягнення переднім герметизуючим пояском снаряда дульного зрізу ствола гармати розгін снаряда здійснюється звичайним способом через вплив на нього сили тиску продуктів згорання метального заряду, що знаходяться в заснарядному об'ємі. Після проходження переднім герметизуючим пояском дульного зрізу ствола гармати порохові гази, що знаходяться в заснарядному об'ємі, проходячи через внутрішню порожнину снаряда, витікають через сопловий блок у простір, у результаті чого створюється реактивна сила, що діє на сна 2 36231 ряд і забезпечує додаткове збільшення його швидкості. При цьому за час проходження снарядом відстані між двома ведучими герметизуючими поясками дорозгін снаряда здійснюється під впливом як сили тиску порохових газів, що знаходяться в заснарядному об'ємі, так і зазначеної реактивної сили. За цей проміжок часу створювана реактивна сила діє на снаряд, а через нього і на ствол гармати, що призводить до зменшення сили віддачі, а витікання продуктів згорання через сопловий блок веде до істотного падіння тиску в заснарядному об'ємі, скорочуючи тим самим період їхньої післядії на ствол гармати, що в сумі забезпечує зменшення його відкоту при пострілі. Джерела інформації 1. Серебряков М.Е. Вн утренняя баллистика ствольных систем и пороховых ракет. - М.: Оборониздат, 1962. - С. 703. 2. Курс вооружения танков. - М.: ВАБТВ, 1960. - С. 394 - аналог. 3. Орлов Б.В. Проектирование ракетных и ствольных систем. - М.: Машиностроение, 1974. С. 85-86 - прототип. Фіг. 1 Фіг. 2 3 36231 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
