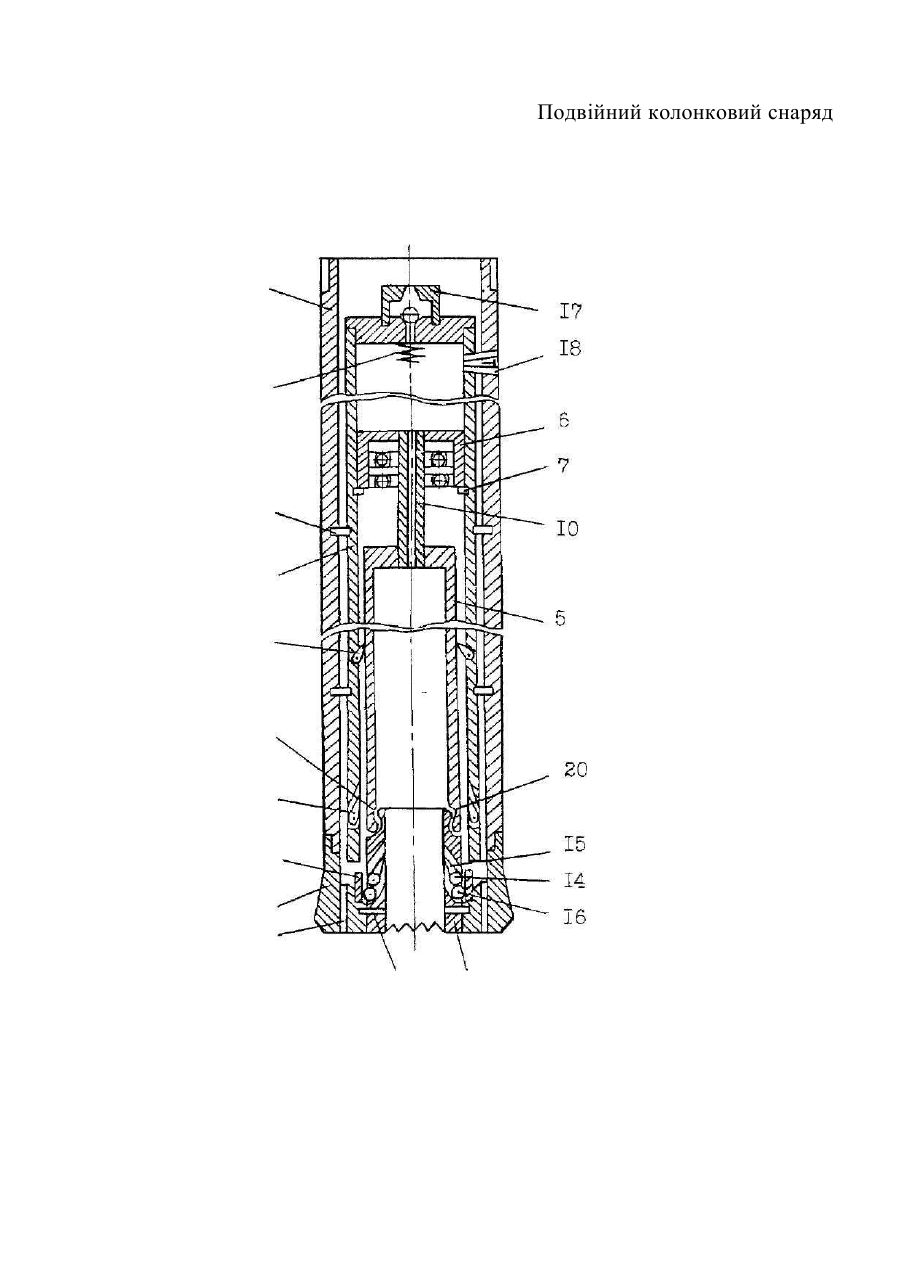

Подвійний колонковий снаряд

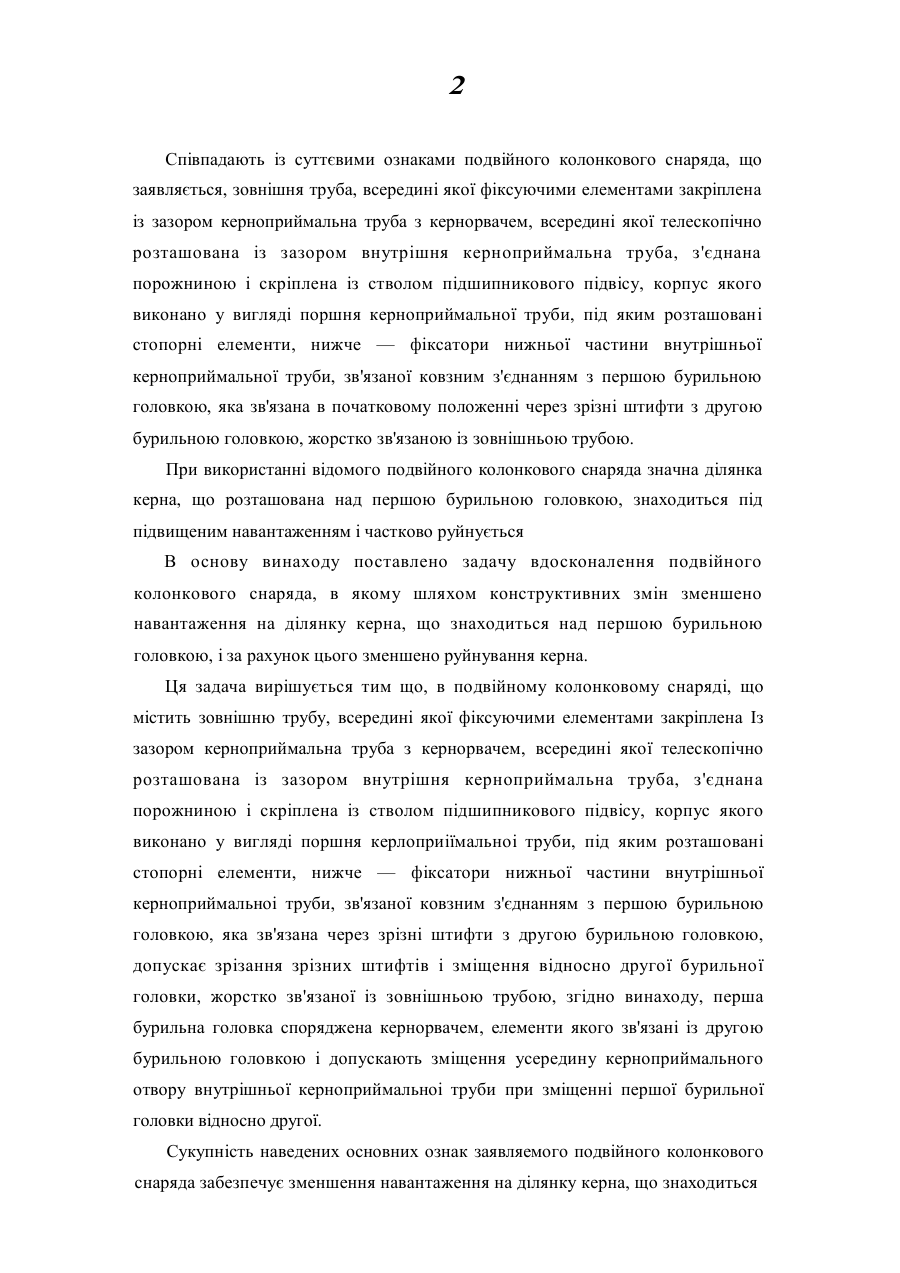

МКВ6Е2Ш 25/00 Подвійний колонковий снаряд Винахід стосується галузі буріння свердловин і може бути використаним для відбору керна при роторному способі буріння Відомий подвійний колонковий снаряд (ас № 874970, Е21 В 25/00), що містить зовнішню трубу, всередині якої шаровими кріпильними елементами телескопічно закріплена із зазором внутрішня керноприймальна труба, всередині якої розташована шдпружинена циліндрична втулка і підпружинений штовхач, закріплений із можливістю взаємодії одним кінцем з керном при бурінні, а іншим — зі стопорною втулкою, шаровий скидний клапан перекриття нагнітального каналу в стопорній втулці, першу бурильну головку, жорстко зв'язану із внутрішньою керноприймальною трубою, і другу бурильну головку, жорстко зв'язану із зовнішньою трубою Співпадають із суттєвими ознаками подвійного колонкового снаряда, що заявляється, зовнішня труба, всередині якої фіксуючими елементами телескопічно закріплена із зазором внутрішня керноприймальна труба, виконана з можливістю пересування разом з механізмом її орієнтації, перша бурильна головка, зв'язана із внутрішньою керноприймальною трубою і друга бурильна головка, жорстко зв'язана із зовнішньою трубою При використанні відомого подвійного колонкового снаряда значна ділянка керна, що розташована над першою бурильною головкою, знаходиться під підвищеним навантаженням і частково руйнується Відомий подвійний колонковий снаряд ( ас № 1571209, Е21 В 25/00), що містить зовнішню трубу, всередині якої фіксуючими елементами закріплена із зазором керноприймальна труба з кернорвачем, всередині якої телескопічно розташована із зазором внутрішня керноприймальна труба з кернорвачем, з'єднана порожниною і скріплена із стволом підшипникового підвісу, корпус якого виконано у вигляді поршня керноприймальної труби, під яким розташовані стопорні елементи, нижче — фіксатори нижньої частини внутрішньої керноприймальної труби, зв'язаної ковзним з'єднанням, з першою бурильною головкою, яка зв'язана через зрізні штифти з другою бурильною головкою, допускає зрізання зрізних штифтів і зміщення відносно другої бурильної головки, жорстко зв'язаної із зовнішньою трубою 2 Співпадають із суттєвими ознаками подвійного колонкового снаряда, що заявляється, зовнішня труба, всередині якої фіксуючими елементами закріплена із зазором керноприймальна труба з кернорвачем, всередині якої телескопічно розташована із зазором внутрішня керноприймальна труба, з'єднана порожниною і скріплена із стволом підшипникового підвісу, корпус якого виконано у вигляді поршня керноприймальної труби, під яким розташовані стопорні елементи, нижче — фіксатори нижньої частини внутрішньої керноприймальної труби, зв'язаної ковзним з'єднанням з першою бурильною головкою, яка зв'язана в початковому положенні через зрізні штифти з другою бурильною головкою, жорстко зв'язаною із зовнішньою трубою. При використанні відомого подвійного колонкового снаряда значна ділянка керна, що розташована над першою бурильною головкою, знаходиться під підвищеним навантаженням і частково руйнується В основу винаходу поставлено задачу вдосконалення подвійного колонкового снаряда, в якому шляхом конструктивних змін зменшено навантаження на ділянку керна, що знаходиться над першою бурильною головкою, і за рахунок цього зменшено руйнування керна. Ця задача вирішується тим що, в подвійному колонковому снаряді, що містить зовнішню трубу, всередині якої фіксуючими елементами закріплена Із зазором керноприймальна труба з кернорвачем, всередині якої телескопічно розташована із зазором внутрішня керноприймальна труба, з'єднана порожниною і скріплена із стволом підшипникового підвісу, корпус якого виконано у вигляді поршня керлоприіїмальноі труби, під яким розташовані стопорні елементи, нижче — фіксатори нижньої частини внутрішньої керноприймальноі труби, зв'язаної ковзним з'єднанням з першою бурильною головкою, яка зв'язана через зрізні штифти з другою бурильною головкою, допускає зрізання зрізних штифтів і зміщення відносно другої бурильної головки, жорстко зв'язаної із зовнішньою трубою, згідно винаходу, перша бурильна головка споряджена кернорвачем, елементи якого зв'язані із другою бурильною головкою і допускають зміщення усередину керноприймального отвору внутрішньої керноприймальноі труби при зміщенні першої бурильної головки відносно другої. Сукупність наведених основних ознак заявляемого подвійного колонкового снаряда забезпечує зменшення навантаження на ділянку керна, що знаходиться з над першою бурильною головкою, і за рахунок цього зменшення руйнування керна. На малюнку схематично зображено подвійний колонковий снаряд. Подвійний колонковий снаряд містить зовнішню трубу 1, всередині якої за допомогою фіксуючих елементів 2 закріплена Із зазором керноприймальня труба 3 з кернорвачем 4. Внутрішня керноприймальна труба 5 закріплена телескопічно із зазором у трубі 3 на підшипноковому підвісу, корпус якого виконано у вигляді поршня 6 у трубі 3, під яким розташовані стопорні елементи 7, а нижче — фіксатори 8 внутрішньої керноприймальної труби 5, зв'язаної ковзним з'єднанням з першою бурильною головкою 9. Ствол 10 підшипникового підвісу своєю порожниною з'єднаний і закріплений із внутрішньою керноприймальною трубою 5 Перша бурильна головка 9 з'єднана зрізними штифтами 11 із другою бурильною головкою 12, на якій закріплено обруч 13 із внутрішньою різьбовою насічкою. Шестерні 14 із жорстко закріпленими на них пелюстками кернорвача 15 знаходяться частково у зубчатому зчеплені із шестернями 16, що знаходяться також у зчеплені із різьбовою насічкою обруча 13 Зверху керноприймальної труби 3 розташовані дроселі 17 і 18, а також пружина 19 В нижній частині внутрішньої керноприймальної'труби 5 виконано кільцевий паз 20, у який входить виступ 21 верхньої частини першої бурильної головки 9 Промивочні канали 22 виконанні у другій бурильній головці 12 Подвійний колонковий снаряд працює таким чином. Початок буріння здійснюють бурильними головками 9 і 12 після подачі бурового розчину на вибій між зовнішньою трубою 1 і керноприймальною трубою 3 через промивочні канали 22 Внутрішня керноприймальна труба 5 завдяки ковзанню виступу 21 у кільцевому пазу 20 не обертається. Після її заповнення керном створюють таке додаткове навантаження на бурильні головки, яке призводить до зрізання зрізних штифтів 11. Оскільки тиск над поршнем 6 внаслідок дії дроселів 17 і 18 нижче, чим під ним, то керн рухається вгору разом із стволом 10, внутрішньою керноприймальною трубою 5 і першою бурильною головкою 9 При цьому шестерні 16 в результаті взаємодії із різьбовою насічкою обруча 13 обертаються і через зубчате зчеплення передають рух шестерням 14, в результаті чого пелюстки кернорвача 15 переміщуються всередину внутрішньої керноприймальною труби 5 і затискують керн. Буріння продовжують із навантаженням, оптимальним для роботи другої бурильної головки 12 до заповнення керноприймальної труби 3, яка обертається на штифтах 2. Після чого здійснюють відрив керну за допомогою кернорвача 4. Пружина 19 амортизує зупинку штока 6 і керна у верхньому положенні. Таким чином, при використанні подвійного колонкового снаряда, що заявляється, зменшено навантаження на ділянку керн, що знаходиться вище першої бурильної головки і за рахунок цього попереджає осипання кусків кернаі у проміжок між керноприймальною трубою? що рухається разом із другим долотом, і стовпчиком керна. Тим самим зменшується вірогідність повного руйнування керна, утвореного при буріння другим долотом, або його заклинення. Директор ЗАТ "Агр І \ _ >Р.І. Стефурак Подвійний колонковий снаряд 19 З8 21 4 12 12 22 II 9 Малюнок Автотэк: ОегРурак Р.ї. Островський С . А Мислюк М.А.
