Штангова глибиннонасосна установка з підвищеною депарафінізаційною здатністю

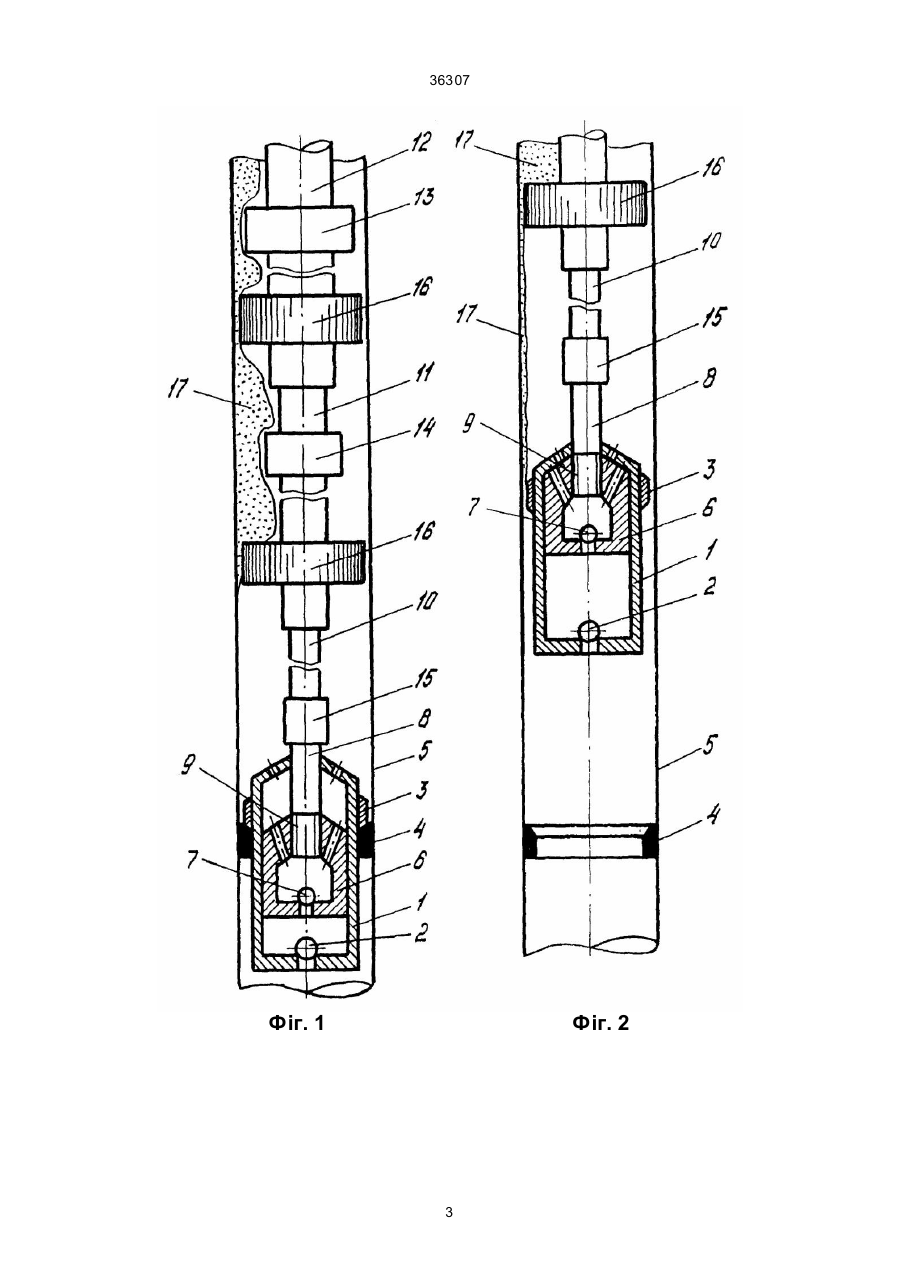

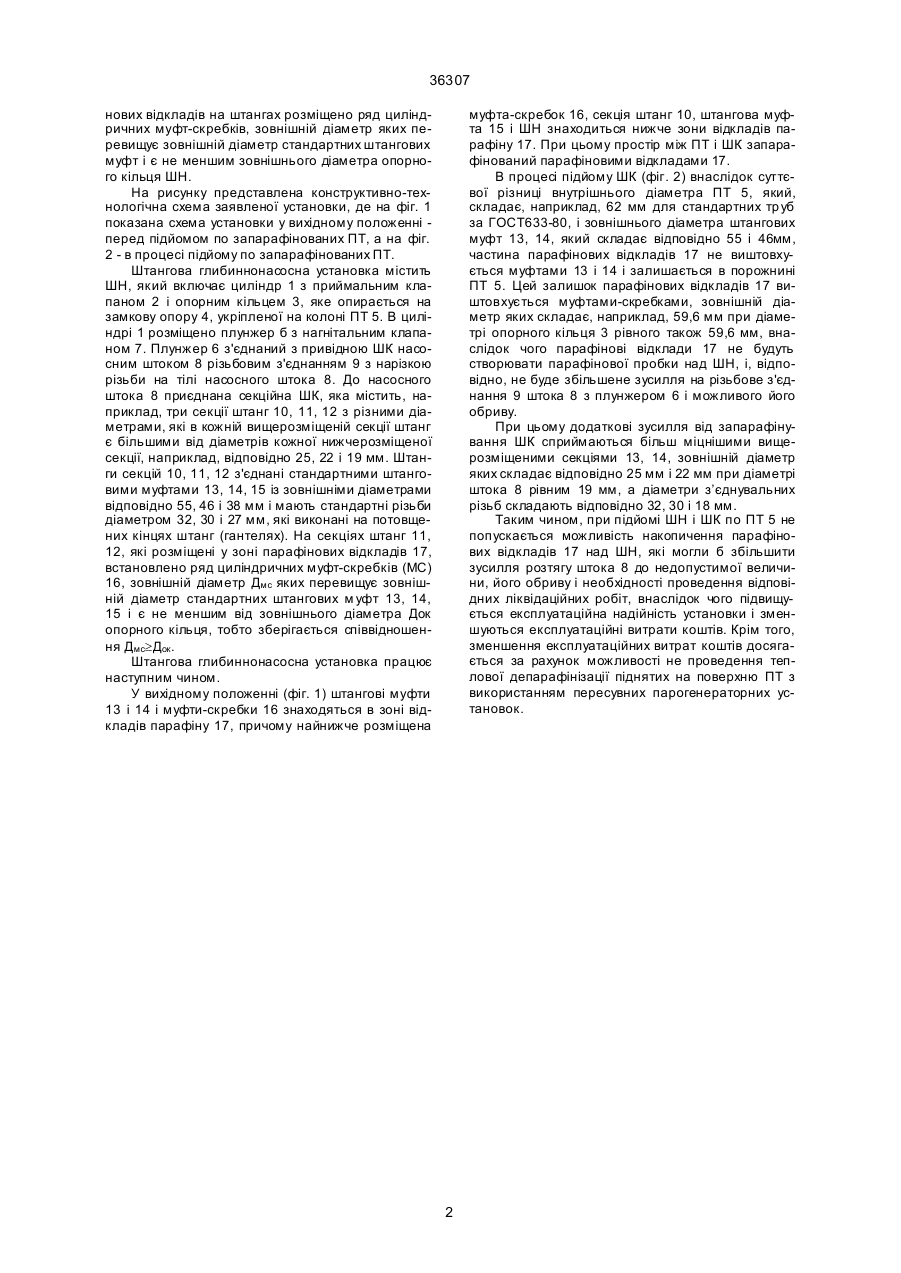

Штангова глибиннонасосна установка з підвищеною депарафінізаційною здатністю, яка містить підйомну тр убу і розміщений в ній штанговий 36307 нових відкладів на штангах розміщено ряд циліндричних муфт-скребків, зовнішній діаметр яких перевищує зовнішній діаметр стандартних штангових муфт і є не меншим зовнішнього діаметра опорного кільця ШН. На рисунку представлена конструктивно-технологічна схема заявленої установки, дe на фіг. 1 показана схема установки у вихідному положенні перед підйомом по запарафінованих ПТ, а на фіг. 2 - в процесі підйому по запарафінованих ПТ. Штангова глибиннонасосна установка містить ШН, який включає циліндр 1 з приймальним клапаном 2 і опорним кільцем 3, яке опирається на замкову опору 4, укріпленої на колоні ПТ 5. В циліндрі 1 розміщено плунжер б з нагнітальним клапаном 7. Плунжер 6 з'єднаний з привідною ШК насосним штоком 8 різьбовим з'єднанням 9 з нарізкою різьби на тілі насосного штока 8. До насосного штока 8 приєднана секційна ШК, яка містить, наприклад, три секції штанг 10, 11, 12 з різними діаметрами, які в кожній вищерозміщеній секції штанг є більшими від діаметрів кожної нижчерозміщеної секції, наприклад, відповідно 25, 22 і 19 мм. Штанги секцій 10, 11, 12 з'єднані стандартними штанговими муфтами 13, 14, 15 із зовнішніми діаметрами відповідно 55, 46 і 38 мм і мають стандартні різьби діаметром 32, 30 і 27 мм, які виконані на потовщених кінцях штанг (гантелях). На секціях штанг 11, 12, які розміщені у зоні парафінових відкладів 17, встановлено ряд циліндричних муфт-скребків (МС) 16, зовнішній діаметр Дмс яких перевищує зовнішній діаметр стандартних штангових м уфт 13, 14, 15 і є не меншим від зовнішнього діаметра Док опорного кільця, тобто зберігається співвідношення Дмс³Док . Штангова глибиннонасосна установка працює наступним чином. У вихідному положенні (фіг. 1) штангові муфти 13 і 14 і муфти-скребки 16 знаходяться в зоні відкладів парафіну 17, причому найнижче розміщена муфта-скребок 16, секція штанг 10, штангова муфта 15 і ШН знаходиться нижче зони відкладів парафіну 17. При цьому простір між ПТ і ШК запарафінований парафіновими відкладами 17. В процесі підйому ШК (фіг. 2) внаслідок суттєвої різниці внутрішнього діаметра ПТ 5, який, складає, наприклад, 62 мм для стандартних тр уб за ГОСТ633-80, і зовнішнього діаметра штангових муфт 13, 14, який складає відповідно 55 і 46мм, частина парафінових відкладів 17 не виштовхується муфтами 13 і 14 і залишається в порожнині ПТ 5. Цей залишок парафінових відкладів 17 виштовхується муфтами-скребками, зовнішній діаметр яких складає, наприклад, 59,6 мм при діаметрі опорного кільця 3 рівного також 59,6 мм, внаслідок чого парафінові відклади 17 не будуть створювати парафінової пробки над ШН, і, відповідно, не буде збільшене зусилля на різьбове з'єднання 9 штока 8 з плунжером 6 і можливого його обриву. При цьому додаткові зусилля від запарафінування ШК сприймаються більш міцнішими вищерозміщеними секціями 13, 14, зовнішній діаметр яких складає відповідно 25 мм і 22 мм при діаметрі штока 8 рівним 19 мм, а діаметри з’єднувальних різьб складають відповідно 32, 30 і 18 мм. Таким чином, при підйомі ШН і ШК по ПТ 5 не попускається можливість накопичення парафінових відкладів 17 над ШН, які могли б збільшити зусилля розтягу штока 8 до недопустимої величини, його обриву і необхідності проведення відповідних ліквідаційних робіт, внаслідок чого підвищується експлуатаційна надійність установки і зменшуються експлуатаційні витрати коштів. Крім того, зменшення експлуатаційних витрат коштів досягається за рахунок можливості не проведення теплової депарафінізації піднятих на поверхню ПТ з використанням пересувних парогенераторних установок. 2 36307 Фіг. 1 Фіг. 2 3 36307 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
